Предохранители лада гранта 2020

Разновидности блоков предохранителей устанавливаемых в Lada Granta (до 2016 года)

Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»

№	Номинал	Защищаемые цепи
F1	15A	Катушки зажигания
Форсунки
Контроллер системы управления двигателем
F2	25A	Центральный блок кузовной электроники
Модуль двери водителя
F3	15A	Контроллер управления автоматической коробкой переключения передач
Привод управления автоматической коробкой переключения передач
F4	15A	Контроллер системы надувных подушек безопасности
F5	7.5A	Клемма 15 приборов
F6	7.5A	Свет заднего хода
Контроллер управления автоматической коробкой переключения передач
Блок управления системой безопасной парковки
F7	7.5A	Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F8	25A	Обогреватель заднего стекла
Обогреватели наружных зеркал
F9	5A	Габаритные огни правого борта
F10	5A	Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F11	5A	Задние противотуманные огни
F12	10A	Ближний свет, правая фара
Электрокорректор правой фары
F13	10A	Ближний свет, левая фара
Электрокорректор левой фары
F14	10A	Дальний свет, правая фара
F15	10A	Дальний свет, левая фара
F16	10A	Правая противотуманная фара
F17	10A	Левая противотуманная фара
F18	20A	Обогреватели передних сидений
Прикуриватель
F18**	10A	Прикуриватель
F19	5A	Блок управления антиблокировочной системой тормозов
F20	15A	Звуковой сигнал
F21	10A	Топливный насос
F22	25A	Омыватель ветрового стекла
Центральный блок кузовной электроники
Омыватель заднего стекла
Очиститель заднего стекла
F23	5A	Комбинация приборов
Диагностический разъем
F24	7.5A	Муфта компрессора кондиционера
Контроллер системы автоматического управления климатической установкой
F25	7.5A	Сигналы торможения
F26	10A	Центральный блок кузовной электроники
F31	25A	(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Блок управления антиблокировочной системой тормозов
F32	30A	(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя
Контроллер системы автоматического управления климатической установкой

* Указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохра­нители из данного набора в других комплектациях могут не использоваться).

** Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.

Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»

№	Номинал	Защищаемые цепи
F1	15A	Катушки зажигания
		Форсунки
Контроллер системы управления двигателем
F2	5A	Дневные ходовые огни
F3	10A	Аварийная сигнализация
F4	15A	Контроллер системы надувных подушек безопасности
F5	7.5A	Клемма 15 приборов
F6	7.5A	Свет заднего хода
Указатели поворота
F7	7.5A	Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
F7	7.5A	Датчик фаз
Датчики концентрации кислорода
F8	25A	Обогреватель заднего стекла
F9	5A	Габаритные огни правого борта
F10	5A	Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F11	5A	Задние противотуманные огни
F12	10A	Ближний свет, правая фара
Электрокорректор правой фары
F13	10A	Ближний свет, левая фара
Электрокорректор левой фары
F14	10A	Дальний свет, правая фара
F15	10A	Дальний свет, левая фара
F16
F17
F18	15A	Прикуриватель
F19	20А	Моторедукторы блокировки замков дверей
F20	15A	Звуковой сигнал
F21	10A	Топливный насос
F22	15A	Омыватель ветрового стекла
Очиститель ветрового стекла
Омыватель заднего стекла
Очиститель заднего стекла
F23	5A	Комбинация приборов
Диагностический разъем
F24
F25	7.5A	Сигналы торможения
Плафон освещения салона
F26
F31	30A	(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi) Электростеклоподъемники передних дверей
F32	30A	(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi) Электровентилятор отопителя

Особенности системы предохранителей у лады гранты лифтбек

Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.

Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.

https://www.youtube.com/watch?v=eSW_JQyzuuc

Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса.Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

— электроусилитель рулевого управления;

— вентилятор отопительной системы;

— 2 предохранителя генераторов;

— предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

Перед тем как заменить перегоревший предохранитель, нужно узнать по какой причине перегорел предохранитель.

Перегоревший предохранитель указывает на перегрузку или замыкание, в какой либо цепи

Устанавливать новый предохранитель нужно только после исправления причины перегорания предохранителя.

Силовые предохранители находятся в моторном отсеке

Чтобы заменить предохранители в моторном отсеке:

Отключаем минусовую клемму аккумулятора;

Поддеваем крышку блока предохранителей

Снимаем ее с монтажного блока

На внутренней стороне крышки нанесена схема расположения предохранителей

Вынимаем поврежденный предохранитель, который определяется по перегоревшему волоску и вставляем с такими же параметрами номинального тока

Величина номинального тока предохранителя приведена на задней стороне зажима.

Кроме того, зажим имеет цветовую маркировку, по которой можно дополнительно определить величину номинального тока.

Если замененный в последний раз предохранитель через некоторое время вновь перегорает, нужно проверить соответствующую электрическую цепь.

В любом случае запрещается замена предохранителей проволокой или другими аналогичными средствами, т. к. это может привести к серьезному повреждению электрооборудования.

Рекомендуется постоянно иметь под рукой в блоке предохранителей запасные предохранители.

Установить крышку блока предохранителей.

Монтажный блок в салоне автомобиля

Для доступа к предохранителям и реле в салоне автомобиля:

потянув, снимаем крышку, преодолевая сопротивление пяти фиксаторов

Расположение фиксаторов на крышке монтажного блока

Отсоединяем колодку проводов от выключателя привода замка багажника

На внутренней стороне крышки нанесена схема расположения предохранителей и назначение

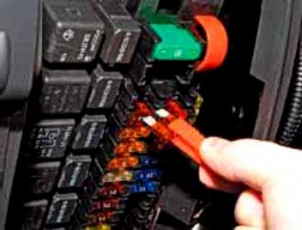

Пинцетом извлекаем предохранитель, определяем его исправность.

Заменяем перегоревший предохранитель

Большим пинцетом вынимаем реле.

Заменяем неисправное реле новым

Предохранители монтажного блока в моторном отсеке

Главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

Силовая цепь генератора

Силовая цепь генератора

Цепь питания вентилятора системы охлаждения

Цепь питания электроусилителя рулевого управления

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя

Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Схема расположения реле и предохранителей Лада Гранта (Lada Granta)

Перепрограммирование блоков управления SRS Airbag Коррекция показаний электронных одометров Компьютерная диагностика 8(927)654-34-86 8(963)911-34-75

Расположение монтажного блока предохранителей Лада Гранта

Расположение монтажного блока предохранителей Лада Гранта

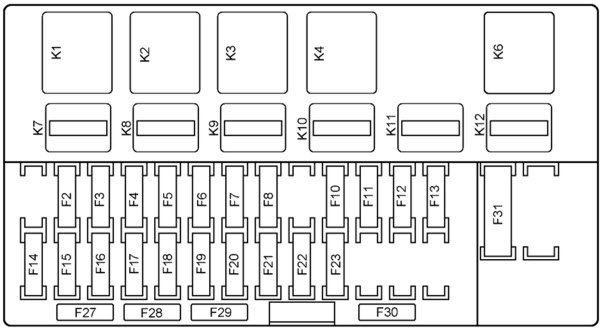

Расположение предохранителей в монтажном блоке Лада Гранта

Предохранители и защищаемые ими цепи

№	A	Защищаемые цепи
F1	15	-Реле включения вентилятора охлаждения двигателя -Катушка зажигания 2х2 -Контроллер (блок управления двигателем) -Форсунки -Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	-Стеклоочиститель -Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	-Клапан адсорбера -Датчик массового расхода воздуха -Датчик кислорода 1/2 -Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	-Звуковой сигнал -Замок багажника -Коробка передач -Прикуриватель -Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	-Плафон освещения салона -Стоп-сигнал
F26	25	АБС (Антиблокировочная система тормозов)
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	-Отопитель -Электроусилитель рулевого управления

Реле и включаемые ими цепи

Обозначение	Включаемые цепи
К1	Реле вентилятора отопителя
К2	Реле электростеклоподъемников
К3	Реле стартера
К4	Реле клеммы 15 замка зажигания
К5	Реле указателей поворотов и аварийной сигнализации
К6	Реле стеклоочистителя
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Реле ближнего света фар
К10	Реле обогрева заднего стекла
К11	Реле блока управления двигателем
К12	Реле электробензонасоса

Расположение блока силовых предохранителей Лада ГрантаСиловые предохранители и защищаемые ими цепи

№	Защищаемые цепи	А
F1	Электроусилитель рулевого управления	50
F2	Вентилятор отопителя	30
F3	Генератор	60
F4	Генератор	60
F5	Ближний свет фар	30

Диагностика и ремонт LADA тут!!!!!

Перепрошивка и ремонт блоков управления SRS Airbag тут!!!!!

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Запрос вернул пустой результат.

1. Если требуемый нам элемент находится в подкапотном блоке, то действуем несколько иначе, а именно открываем сам капот.
2. Находим где расположен блок.
3. Сдвигаем крышку вверх и снимаем. Определяем перегоревший элемент, так же как и в салонном блоке.
4. Ставим на место крышку.
5. Подсоединяем клемму «-» аккумуляторной батареи.
6. Поворачиваем ключ зажигания.
7. Если потребитель заработал, значит все в порядке.

Запрос вернул пустой результат.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Основные признаки неисправности

Если вами был обнаружен перегоревший предохранитель, не нужно спешить и поскорее менять его, постарайтесь отыскать причину, приведшую к перегоранию. Каждый из предохранителей отвечает за одну конкретную цепь, следовательно, вычислив эту цепь, вы сможете точно определить и неисправный элемент. При повторной поломке, случившейся уже после замены сгоревшего устройства, рекомендуется незамедлительно обратиться за помощью к электромеханику.

Таким образом, при выявлении любой поломки, связанной с электрическим оборудованием автомобиля, необходимо сразу же проверить состояние предохранителей и реле, заменить их в случае перегорания, но перед этим обязательно выяснить причину возникновения неисправности.

При самостоятельном определении неисправной цепи вам потребуется снять крышку монтажного блока. На ее внутренней стороне вы увидите правильную и актуальную схему по установке предохранителей, опираясь на которую вы сможете вычислить неисправную цепь. Схема электроники Гранты выглядит следующим образом:

Старое семейство (до сентября 2018 года):

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель — Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона — Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель — Электроусилитель рулевого управления

Реле:

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Перед извлечением сгоревшего устройства следует обязательно обесточить машину, отключив от АКБ провод, подсоединенный к «минусовой» клемме. При замене предохранителя рекомендуется воспользоваться плоскогубцами или же специальными щипцами и пинцетами. Открыв крышку, вы довольно быстро распознаете перегоревший элемент – он будет отчетливо выделяться на фоне рабочих предохранителей. Извлеките его с помощью пинцета, а после этого вставьте на положенное место новую деталь.

При частом перегорании какого-либо предохранителя следует задуматься о правильности функционирования всей цепи, и, возможно, обратиться за помощью к специалистам. Вносить самостоятельные изменения в схему не рекомендуется.

Не забывайте об осторожности при ликвидации любых поломок, связанных с электрооборудованием и электроприборами. Так, менять предохранители можно только при заглушенном моторе и выключенном зажигании

Внимательности требует и процесс их подключения, поскольку неосторожность в таком важном деле может привести к воспламенению машины

Что нужно знать о предохранителях

Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.

Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:

Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.

Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.

Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.

Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.

Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому

В противном случае есть риск расплавления вставки и у нового.

Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.

Источник
