Ford focus ii — замена и снятие бензонасоса

Способы снятия бензонасоса на Форд Фокус 2

До демонтажа агрегата следует разобраться со способом выполнения этой процедуры. Согласно инструкции, официальный модуль подлежит замене лишь при демонтированном топливном баке. Имеется и другой путь, который мы описали выше – прорезая резиновую накладку в днище машины, получив доступ к узлу. Данная методика пользуется широкой популярностью среди владельцев FF2, но имеет свои недостатки:

• Целостность днища нарушается;
• Снижается шумоизоляция интерьера машины;
• Возможно появление коррозии в этих местах;
• Топливный бак будет контактировать с салоном;
• Низкая безопасность при работах по снятию модуля.

Среди преимуществ этого способа можно выделить возможность проведения любых компонентов агрегата путем снятия лишь подушки задних сидений.

Что касается выбора нового изделия, следует отдать предпочтение одному из данных вариантов:

• Mesmer или ERA с каталожным номером 775238;
• EASultimate EFU201029;
• Mazda ZY081335XG;
• Mazda ZY081335XF;
• Насосы Ford с артикулами 1345817, 1364663, 1388677.

Как снять бензонасос на Форд Фокус 2?

Топливный насос является летним товаром и проблемы с ним, как правило, проявляются именно в этот период, поэтом в прошлом году дефицит пришелся именно на лето. В целом же причиной поломки бензонасоса является забивание сетки, выполняющей функцию встроенного фильтра в фокусовском бензонасосе, как следствие, ухудшается забор топлива с нижних уровней бензобака, таким образом, насос начинает сильнее греться, что приводит к его деформации и полной поломке, а в летнее жаркое время это особенно чревато.

Первыми симптомами выхода из строя бензонасоса является возникновение провалов при резком разгоне автомобиля. Какие есть альтернативы по замене? На данный момент на вторичном рынке есть альтернатива по бензонасосам для автомобилей Ford Focus II!

RU на 08 февраля года стоимость данного насоса составляет руб. Производителем, или даже точнее поставщиком данного бензонасоса является фирма ERA Италия. Почему не производителем, а поставщиком, спросите вы? Потому что фирма ERA ничего не производит, а является всего лишь упаковщиком тех или иных компонентов.

То есть они упаковывают автозапчасти других производителей, как правило, это запчасти оригинального производства, и реализуют их уже под своим брендом. В процессе ремонта бензонасоса Форд Фокус устройство придется разобрать. Также разбор бензонасоса осуществляется при чистке его топливного фильтра.

Разборку и ремонт бензонасоса можно осуществить своими руками при наличии должного навыка, инструментов, а также подробного описания процесса ремонта. Перед процедурой разборки бензонасоса Форд Фокус 2 его рекомендуется промыть — для этого можно использовать бензин, находящийся в корпусе бензонасоса. Ниже рассмотрим процесс разборки автомобильного насоса. Он начинается после того, как топливный модуль будет изъят из отверстия топливного бака. Как разобрать бензонасос Форд Фокус 2: Вначале снять уплотнительное кольцо с горловины топливного бака Поджать отверткой фиксатор датчика от указателя уровня топлива Сдвинуть датчик по ходу направляющих корпуса топливного модуля Наконечники проводов от датчика, который указывает уровень топлива, отсоединить от выводов, находящихся на верхней крышке модуля Снять датчик Отжать при помощи отвертки 4 шт.

Сборка и установка устройства осуществляется в обратной последовательности.

Ремонт бензонасоса Форд Фокус 2. Замена сеточки и мотора.

https://youtube.com/watch?v=gVz8iFDMXa4

После сборки следует проверить топливную систему на герметичность в местах соединений. В конце следует отметить, что разобрать топливный насос Форд Фокус 2, а также произвести его ремонт или замену достаточно сложно, и выполнить такую процедуру без определенных знаний и навыка практически невозможно.

Чистка бензонасоса Форд Фокус 2 В процессе эксплуатации автомобиля на его бензонасосе образуется налет грязи и смол коричнево-оранжевого цвета, которые необходимо время от времени удалять.

Чистить бензонасос в процессе его ремонта нужно обязательно. Для этого можно использовать обычный бензин.

Им моется внешняя и внутренняя часть бака бензонасоса — внутренняя полость протирается ветошью. Обычно процесс промывки бака необходимо повторить раза. Внутри корпуса могут находится твердые частицы грязи.

Где находится бензонасос на Форд Фокус 2?

Далее промывается фильтр тонкой очистки — сеточка бензонасоса. Кстати, если фильтр находится в неудовлетворительном состоянии, его необходимо заменить. В процессе промывки фильтра в бензине в его ячейках могут остаться загрязнения — их можно удалить при помощи средства для чистки карбюратора.

После полива средством сеточку необходимо сразу же промывать в бензине.

Неисправности бензонасоса Форд Фокус 2 Неисправности бензонасоса могут возникать по самым разнообразным причинам и выражаться различными признаками. Характерным свидетельством повреждения топливной системы является тот случай, когда явно гудит бензонасос Форд Фокус 2.

Замена топливного фильтра Ford Focus 2

Итак, чтобы самому поменять фильтр, придется попотеть. В идеале работа выполняется на подъемнике, но при желании можно обойтись смотровой ямой и парой домкратов. Главное – выкатать максимум бензина перед началом работы: и бак будет легче, и вероятность его пролить меньше.

Для безопасности рассоединения топливной магистрали нужно сбросить давление – проще всего это сделать, вытащив при работающем двигателе предохранитель бензонасоса. Его номер – F12.

Теперь можно приступать к снятию бака. Очень желательно выполнять работу вместе с помощником. Операции по порядку:

Откручиваем теплозащитный экран с одной стороны и отгибаем его вниз.

Подпираем бензобак домкратом или, если работа ведется на подъемнике, телескопической стойкой, чтобы снять нагрузку с лент крепления.

Откручиваем болты крепежных лент и снимаем сами ленты.

Отсоединив от бака все доступные шланги и патрубки, аккуратно отпускаем его так, чтобы получить доступ к верхней части, но не натянуть проводку. Снимаем разъем топливного модуля и штуцер топливной магистрали, нажав на быстросъемные пластиковые фиксаторы по бокам.

Последний разъем на баке находится ближе всего к краю. Также отсоединяем его, но, скорее всего, его придется залить WD-40 – в этом месте обычно задерживается грязь, и легко снять колодку не получится.

Теперь, максимально подняв машину с более удобной стороны и одновременно убрав домкрат из-под бака, выводим его наружу. Можно снимать сам модуль бензонасоса – он удерживается пластиковой гайкой, которую нужно стронуть с места аккуратными ударами через деревянную проставку и затем полностью отвернуть рукой.

Извлеченный насос переворачиваем над какой-нибудь подходящей емкостью, чтобы слить из его стакана бензин. Затем отсоединяется нижняя крышка модуля – сетка может сняться вместе с ней или останется на насосе.

Остается только выбросить ее и надеть на входной патрубок насоса новую, затем собрать корпус топливного модуля и установить его на место. Главное – правильно отцентровать его при затяжке гайки, так как он может сесть с небольшим перекосом, и уплотнительное кольцо не обожмется.

Операции по установке бака в принципе полностью обратны порядку снятия. Перед окончательной затяжкой креплений стоит покачать бак из стороны в сторону, чтобы он встал без напряжения – иначе при дальнейшей езде под воздействием вибрации могут появиться усталостные трещины. Установив бак и проверив все крепления и разъемы, вставим на место предохранитель прикуривателя и несколько раз включим зажигание, чтобы бензонасос выгнал воздух из магистрали, насколько это возможно – полностью она прогонится только после запуска.

Видео замены топливного фильтра на Форд Фокус 2

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.Провода на топливный насос помогут определить его местоположение
3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.Вырезанный ножницами лючок обеспечит свободный доступ к насосу
4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Как своими руками снять бензонасос на Форд Фокус 2

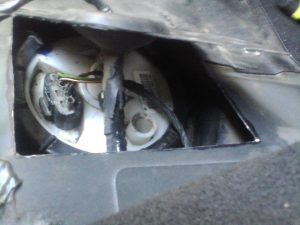

Вот такой вот пропил.

Перед тем как менять бензонасос, определимся с методикой, поскольку снимать модуль можно двумя способами — официально топливный модуль меняется только при снятом топливном баке. Есть и альтернативный способ: можно прорезать смотровой люк в днище автомобиля под подушкой заднего сиденья и так добраться до топливного модуля. Этот способ довольно популярен, но имеет некоторые минусы:

• мы нарушаем целостность днища;
• страдает шумоизоляция салона;
• могут появиться дополнительные очаги коррозии;
• появляется прямой контакт топливного бака с пассажирским салоном, страдает безопасность, особенно во время проведения работ, связанных с демонтажом топливного модуля.

Правильный метод (официальный)

Начнём с официального метода замены бензонасоса со снятием топливного бака. Работы на самом деле не так много, главное иметь смотровую яму, подъёмник или эстакаду.

Сбрасываем давление в топливной системе. Для этого при выключенном зажигании вынимаем предохранитель бензонасоса F111, запускаем двигатель и на холостых оборотах вырабатываем топливо, оставшееся в трубках.
Снимаем клемму с АКБ.
Установив автомобиль на эстакаду или подъёмник, идём под машину.
Снимаем топливный фильтр.

Как только сбросили давление, можете снять топливный фильтр.

Откручиваем 2 гайки крепления теплозащитного кожуха бака головкой на 10.
Отводим кожух в сторону.
Снимаем трубки с адсорбера, он расположен за топливным баком. Для этого нажимаем на кнопку фиксатора отвёрткой и просто стягиваем шланг.
В передней части бака снимаем топливный шланг с трубки, поддев белый пластиковый фиксатор плоской отвёрткой

Топливо находится под давлением, поэтому снимать трубку нужно осторожно, оно может пролиться или брызнуть.
Отсоединяем шланг заливной горловины. Он зафиксирован на баке при помощи хомута

Ослабляем хомут, выкручивая стягивающий винт и снимаем шланг
Внимание! Если уровень бензина выше патрубка, он может выливаться из бака.
Отсоединяем воздухоотводную тонкую трубку возле заливного патрубка, освободив её от хомута.
Головкой на 13 откручиваем болты крепления бензобака к кузову, но не до конца.
Пропускаем руку между днищем и передней частью бака, отключаем контактный разъем на крышке люка в верхней части. Для этого нажимаем отвёрткой на фиксатор разъёма и рассоединяем контактные колодки.
Снимаем бак, подавая его вперёд и опуская вниз.

Снимаем бак
Кому-ка, зато без варварства и пиления.

Тщательно очищаем поверхность бака от пыли и грязи, особенно в области топливного модуля.
Откручиваем пластиковую резьбовую шайбу. Для этого берём деревянную проставку, упираем её в ребро шайбы и лёгкими ударами отворачиваем шайбу крепления модуля.
Аккуратно вынимаем топливный модуль в сборе, осматриваем состояние бака изнутри, смотрим на наличие взвеси в топливе, при необходимости промываем бак.

Новый бензонасос установлен.

Новый топливный насос устанавливаем по меткам, совместив риску на баке и стрелку на насосе.

Сборка бензобака и его установка проводятся в обратном порядке.

Замена топливного насоса из салона

Будьте готовы к тому, что при замене бензонасоса на Форд Фокус, без снятия бензобака Вам придётся пилить металл.

Этот способ предполагает замену насоса без снятия бака с автомобиля, но для этого необходимо прорезать с помощью ножниц по металлу люк в днище под задним пассажирским сиденьем. Работы нужно проводить либо на открытом воздухе, либо в хорошо проветриваемом помещении, чтобы избежать скопления бензиновых паров. Люк вырезаем, ориентируясь на жгут проводов, пропущенный в днище под напольным покрытием.

Для эстетики можно вырезать и круг, диаметром не менее 250 мм.

Вырезав люк, мы получаем доступ к бензонасосу, но работать с трубками и с резьбовой фиксирующей шайбой будет не так удобно, как при снятом баке. Все операции по снятию-установке насоса проводятся по такому же алгоритму, который описан выше, а люк можно закрыть новой накладкой из жести диаметром около 300 мм, посадив её на короткие саморезы.

Длина саморезов должна быть такой, чтобы не повредить пластиковый бак.

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака  для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет.
Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание).
Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак.
Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика.
Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке.
Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

• ножницы для резки металла;
• болгарку и дрель;
• напильник;
• шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами;
далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода);
деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо;
теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь;
С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить.
Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто

Например, подходит лючок от ВАЗ «десятки».

Симптомы неисправности бензонасоса на Форд Фокус 2

Обнаружить подобного рода проблему довольно просто. Среди основных признаков неисправности следует выделить следующие:

• автомобиль отказывается заводиться, как на «горячую», так и на «холодную»;
• во время езды вы наблюдаете рывки и подёргивания, а также сопутствующее им снижение оборотов;
• на холостом ходу четко слышны различные шумы, в особенности в задней части автомобиля.

Если вы заметили данные симптомы, не стоит сразу же покупать новый бензонасос и менять его. Для начала нужно провести проверку и удостовериться, что проблема именно в нем.

Как проверить исправность бензонасоса

Диагностика топливного насоса включает в себя проверку давления и питания в магистрали.

В первую очередь следует прислушаться — при включении зажигания в первые несколько секунд вы должны услышать характерный звук(писк) работы электрического насоса. Это и есть бензонасос. При включении зажигания, как и писалось выше, он создает необходимое давление в системе.

Обратить особое внимание на предохранитель, который расположен рядом с блоком управления и при его поломке просто, заменить на новый элемент. Далее нужно проверит реле, которое спрятано под приборной панелью. Необходимо  снять с него крышку и включить зажигание

Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять

Необходимо  снять с него крышку и включить зажигание. Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять

Далее нужно проверит реле, которое спрятано под приборной панелью. Необходимо  снять с него крышку и включить зажигание. Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять.

Давление нужно проверять посредством манометра, который подключается к топливной рампе. Если после нажатия педали газа прибор не реагирует – пришло время начинать ремонтные работы.

Инструменты для замены бензонасоса на Форд Фокус 2

Данная процедура не отличается особой сложностью, а из инструмента вам потребуется:

• ножницы по металу.
• исправный бензонасос.
• плоская отвертка.

Что касается последнего пункта, то здесь есть одна важная рекомендация – не стоит жалеть деньги и приобретать устройства сомнительно производства. В данном случае лучше купить оригинальную запчасть, чтобы обеспечить нормальную работу топливной магистрали авто.

Неисправности бензонасоса Форд Фокус 2

Неисправности бензонасоса могут возникать по самым разнообразным причинам и выражаться различными признаками. Характерным свидетельством повреждения топливной системы является тот случай, когда явно гудит бензонасос Форд Фокус 2. Причем гудеть может даже новый бензонасос Форд Фокус 2. Громкое гудение чаще всего является признаком того, что бензонасос попросту сгорел.

Если не включается бензонасос Форд Фокус 2, это значит, что он не качает и не действует холостой ход автомобиля. Наконец, причиной неисправности может быть истекший срок службы. В среднем бензонасоса Форд Фокус хватает на 5-7 лет, но срок службы также тесно связан с условиями эксплуатации автомобиля и качеством заливаемого в него топлива.

Признаки неисправности бензонасоса:

• Снижение приемистости
• Появление рывков при движении
• Перебои в работе холостого хода
• Полное отсутствие холостого хода
• Не качает бензонасос
• При работе бензонасос шумит

Шумно работать бензонасос Форд Фокус 2 может из-за особенностей устройства – бытует мнение, что бензонасос Бош на Форд Фокус 2 имеет такую особенность и отличается более громким звучанием по сравнению с родным. Также загудевший бензонасос может быть симптомом необходимости его замены.

Причины того, что не работает бензонасос Форд Фокус 2:

• Засоренность топливоканалов
• Низкооктановый и некачественный бензин
• Частая езда с минимальным количеством топлива в баке
• Попадание с топливом ржавчины и прочих посторонних примесей
• Перегрев бортовой электросети авто, в следствии чего может отказать двигатель
• Механические повреждения компонентов топливной системы и потеря насосом герметичности

Прежде, чем приступать непосредственно к ремонту или замене компонентов топливной системы, следует визуально оценить состояние его узлов, фильтра очистки топлива, целостность топливоканалов, при помощи мультиметра проверить сопротивление форсунок.

Аварийная кнопка отключения бензонасоса Форд Фокус 2

Аварийное отключение бензонасоса Форд Фокус 2 необходима для  того, чтобы прекратить подачу напряжения на насос на тот случай, если автомобиль будет опрокинут во время аварии. Такая кнопка есть только на авто с бензиновым двигателем.

Снятие кнопки аварийного отключения осуществляется следующим образом:

• Отсоединить провод от минусовой клеммы аккумулятора
• Снять облицовку левого переднего порога кузова
• Отвернуть 2 шт. болтов крепления и отвести от панели кнопку
• При помощи отвертки отжать фиксатор и отсоединить колодку жгута проводов
• Снять аварийную кнопку бензонасоса Форд Фокус 2

Цветовая маркировка проводов бензонасоса Форд Фокус 2

Во втором Фокусе используется расцветка проводов двух типов – одноцветные провода и двухцветные полосатые провода. В мануале они соотносятся с обозначением проводов – у одноцветных это одинарный код, у двухцветных – соответственно, двойной. Ниже представлены цветовые обозначения проводов Фокус 2.

Черный	B	BLK
Синий	Bl	BLU
Коричневый	Br	BRN
Зеленый	G	GRN
Серый	Gr	GRY
Голубой	Lbl	LT BLU
Светло зеленый	Lg	LT GRN
Оранжевый	O, Or	ORN
Красный	R	RED
Белый	W	WHT
Желтый	Y	YEL
Розовый	P	PNK
Фиолетовый	V	PPL

Система бензонасоса состоит из нескольких важных узлов. Сбой в работе одного из узлов нередко приводит к постою всей цепочки. Топливная система является одной из ключевых систем автомобиля. При выявлении проблем, связанных с ее работой, требуется проведение немедленной ее диагностики с последующим ремонтом или заменой. Своевременное устранение неполадок позволит избежать более дорогостоящего ремонта автомобиля и продлит его жизненный цикл.
