Что такое асс на магнитоле и как правильно подключить

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

• отключить режимы рециркуляции и ECON;
• поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
• увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Варианты подключения

Питание на проигрыватель подается с помощью 3 проводов: 2 силовых 12В провода с разной полярностью (желтый и черный) и ACC. Контакт +В бесперебойно подает напряжение на присоединенное оборудование, что позволяет сохранять настройки даже после его выключения.

На неправильную установку через прикуриватель или замок зажигания (подключение полностью к данному элементу) указывает следующее:

• автомобильный аккумулятор за 2 дня полностью разряжается;
• подсветка на дисплее магнитолы непроизвольно мигает;
• проигрыватель полностью отключается при усилении мощности.

В случае возникновения неполадок контакт ACC на магнитоле следует оставить на замке зажигания, а остальные провода соединить с другими элементами.

Вариант №1

В этом случае желтый провод +В посредством нового предохранителя на 10 А подключается к контакту, идущему от аккумулятора к блоку предохранителей, и размещается в произвольном месте. Красный провод ACC от магнитолы сцепляется с замком зажигания, чтобы спровоцировать подачу тока на проигрыватель поворотом ключа, а оставшийся провод с отрицательной полярностью (GND) подключается на минусовую клемму АКБ.

Такой вариант установки исключает возможность ручного включения магнитолы, поэтому при заглушенном двигателе слушать музыку нельзя.

Вариант №2

Чтобы независимо от работы двигателя пользоваться проигрывателем, предыдущую схему совершенствуют диодами, выдерживающими напряжение в 15 В (не более 0,1 А), и использованием синего REM-провода, который подключают к контакту ACC. Диоды врезаются в ACC и REM таким образом, чтобы создать круговую цепь питания для устройства. При подаче напряжения на синий провод ограничивающий элемент должен возвращать его обратно на контакт ACC, разрывая цепь между замком зажигания и REM.

При корректном подключении магнитолу можно будет запускать вручную после поворота ключа. Для экономии ресурса АКБ рекомендуется извлекать ключ из замка зажигания после отключения проигрывателя.

Вариант №3

Эта схема не подразумевает использование REM-контакта, но понадобится пятиконтактное реле, к которому подключают все имеющиеся провода, кроме силового GND — он по-прежнему крепится на минусовой контакт аккумулятора или к кузову. Вариант работает следующим образом: поворот ключа провоцирует подачу тока от АСС-замка зажигания на контакт обмотки реле, подключающегося к положительному контакту (желтый провод), для автономной работы и подпитки ACC.

Диоды будут ограничивать ход тока, не позволяя ему возвращаться к замку зажигания, поэтому оборудование сможет работать независимо от положения ключа.

Это позволит разрывать цепь питания при включении охранной системы и активировать подачу напряжения к магнитоле поворотом ключа. Такой вариант исключает возможность случайного оставления проигрывателя включенным и бережет ресурс аккумулятора.

Что такое ACC

Питание автомагнитолы осуществляется силовым кабелем желтого цвета, подключенного к АКБ и черного (-12 В), соединенного с кузовом авто или отрицательной клеммой батареи. При такой схеме подключения ГУ работать не сможет, т. к. отсутствует управляющий сигнал. Для этого предусмотрен шнур красного цвета, подсоединенный к замку зажигания.

При повороте ключа в положение АСС, что означает «аксессуар» (accessory), получают питание бортовые потребители, в т.ч. управляющее напряжение подается на ГУ. После этого можно управлять устройством или оно включится автоматически, если было отключено обесточиванием автомобильной сети.

Что означает АСС на магнитоле

Питание на автомагнитолу подается двумя проводами: силовым с напряжением +12В желтого цвета, черным с напряжением -12В. Провод АСС (также встречается название сигнальный) выступает в роли управляющего и если он не запитан, то ГУ не запустится. Запитуется провод АСС на магнитоле при повороте ключа в замке зажигания.

Силовой провод +В имеет постоянное напряжение +12В и позволяет сохранить в памяти автомагнитолы необходимую информацию (частоты станций, последний воспроизводимый трек и т. д.) В отличии от +В с постоянным напряжением на сигнальный провод АСС сигнал подается только при работающем головном устройстве.

Что такое АСС на магнитоле и как правильно подключить

Зарегистрирован: 26.09.2008Сообщения: 21

Куда привязать ACC (красный) кабель питания магнитолы?

Последующие темы с «глупыми» названиями будут просто удаляться. Название исправил. Квазар

АндриК на Окуле

Зарегистрирован: 02.08.2007Сообщения: 3377Откуда: Таганрог 61 «ОКулА» Vmax 168,3км/ч

К «+» АКБ!

Зарегистрирован: 15.02.2008Сообщения: 445Откуда: Казань. Авто: Ока 111130 2006г-млечка

Зарегистрирован: 26.09.2008Сообщения: 21

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 28.07.2006Сообщения: 1183Откуда: Москванжелес

ALPINE Искал. Не нашел.

АндриК на Окуле На него должно подаваться +12 при включенном зажигании.

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 29.06.2007Сообщения: 16380Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

Зарегистрирован: 26.09.2008Сообщения: 21

Зарегистрирован: 14.08.2007Сообщения: 4697Откуда: Свярдловска область

Если чуть-чуть постараться, и сменить стоковую (очень рекомендую это сделать, как — в форуме на раз обсуждалось) на волговскую 3110, то. появляется 3 подолнительных выхода (проводок просто прокинуть на допоборудование.

К нему то и прицепляем магнитолу. Через пред (на 15-20А). Хочем — делаем пред работающим от замка (не мой вариант!), хочем — на постоянку.

Зарегистрирован: 26.11.2007Сообщения: 1646Откуда: г.Муром, MB A140 Classic, ML320

голос

Рейтинг статьи

Как работает адаптивный круиз-контроль

Рассмотрим вопрос, как устроен и как работает адаптивный круиз-контроль. Составными элементами АСС являются, прежде всего, радар или лидар (датчик расстояния), процессор, обрабатывающий данные, а также элементы, отвечающие за исполнение функций. Датчик позволяет системе просчитать скорость движения впередиидущего авто и, конечно же, расстояние до него. Радары работают по стандартному принципу: происходит излучение волн, которые отражаясь от машины, возвращаются «эхом» назад. Частота отражающихся волн позволяет прибору судить о скорости, а время возвращения – о расстоянии. Электромагнитные волны преобразуются в специальный сигнал, который позже обрабатывается и распознается на головном процессоре. Лидары имеют некоторые отличия от своих «собратьев». В данном случае используется инфракрасный луч, который по тем же самым характеристикам позволяет судить о параметрах впередиидущей машины. Лидар по своей себестоимости дешевле, чем радар, однако у него есть один существенный минус – во время дождя, снега или даже тумана лазерные датчики работают значительно хуже и являются менее надежными. Поэтому в автомобилях бизнес-класса практически всегда устанавливаются именно радары.

Стандартным местом установки датчика можно назвать бампер или фальшрадиаторную решетку. Зона действия составит порядка 140-150 м в зависимости от производителя прибора. Среди самых современных вариантов нельзя не отметить датчики короткого и длинного диапазона. Первый способен самостоятельно замедлить и полностью остановить машину при возникновении опасного сближения, а другой – снизит скорость до 25-30 кмч. Все это значительно упрощает передвижение в пробках или других «плотных» условиях.

Блок управления адаптивным круиз-контролем АСС является, так сказать «мозгом» всей системы. Именно он принимает всю информацию и данные с датчиков и выдает решение. Управляющее воздействие производится после сравнения ряда параметров с запрограммированными в памяти блока значениями. Это касается не только скорости движения обоих автомобилей и расстояния между ними, но и бокового ускорения, наряду с углом поворота руля. В качестве исполнительных устройств в АСС используются исключительно «органы» других схожих систем, т.к. свои не предусмотрены. Это может быть как дроссельная заслонка в двигателе, так и автоматическая коробка передач, тормозные клапаны и т.п.

Адаптивный круиз-контроль, чаще всего, работает на скоростях от 30 кмч до 170-180 кмч. Самые современные варианты способны функционировать и в более широком диапазоне – от 0 до 200 кмч, а также дополнены системой Stop’n’Go для пробок.

У системы АСС существует несколько стандартных режимов ограничения и контроля скорости: постоянная скорость, замедление или же ускорение. Они включаются автоматически. Например, если авто впереди постепенно увеличивает скорость, блок управления принимает решение ускорить машину. И наоборот, подтормаживает, когда нужно. Причем скорость, до которой автомобиль разгоняется, задает сам водитель. Замедление происходит также, если участники движения перестраиваются из ряда в ряд. Если скорость большая, то ее регулирование происходит за счет изменения положения дроссельной заслонки двигателя (уменьшение мощности). При малых скоростях задействуются тормозные контура. Многие производители для повышения безопасности машины дополняют АСС средствами экстренного торможения, GPS-навигаторами и т.п. Хочется отметить, что адаптивный круиз-контроль – это действительно основа для автоматических систем вождения автомобиля будущего, которую постоянно развивают, улучшают и дополняют разнообразными полезными функциями.

Варианты подключения

Питание на проигрыватель подается с помощью 3 проводов: 2 силовых 12В провода с разной полярностью (желтый и черный) и ACC. Контакт +В бесперебойно подает напряжение на присоединенное оборудование, что позволяет сохранять настройки даже после его выключения.

На неправильную установку через прикуриватель или замок зажигания (подключение полностью к данному элементу) указывает следующее:

• автомобильный аккумулятор за 2 дня полностью разряжается;
• подсветка на дисплее магнитолы непроизвольно мигает;
• проигрыватель полностью отключается при усилении мощности.

В случае возникновения неполадок контакт ACC на магнитоле следует оставить на замке зажигания, а остальные провода соединить с другими элементами.

Вариант №1

В этом случае желтый провод +В посредством нового предохранителя на 10 А подключается к контакту, идущему от аккумулятора к блоку предохранителей, и размещается в произвольном месте. Красный провод ACC от магнитолы сцепляется с замком зажигания, чтобы спровоцировать подачу тока на проигрыватель поворотом ключа, а оставшийся провод с отрицательной полярностью (GND) подключается на минусовую клемму АКБ.

Такой вариант установки исключает возможность ручного включения магнитолы, поэтому при заглушенном двигателе слушать музыку нельзя.

Вариант №2

Чтобы независимо от работы двигателя пользоваться проигрывателем, предыдущую схему совершенствуют диодами, выдерживающими напряжение в 15 В (не более 0,1 А), и использованием синего REM-провода, который подключают к контакту ACC. Диоды врезаются в ACC и REM таким образом, чтобы создать круговую цепь питания для устройства. При подаче напряжения на синий провод ограничивающий элемент должен возвращать его обратно на контакт ACC, разрывая цепь между замком зажигания и REM.

При корректном подключении магнитолу можно будет запускать вручную после поворота ключа. Для экономии ресурса АКБ рекомендуется извлекать ключ из замка зажигания после отключения проигрывателя.

Вариант №3

Эта схема не подразумевает использование REM-контакта, но понадобится пятиконтактное реле, к которому подключают все имеющиеся провода, кроме силового GND — он по-прежнему крепится на минусовой контакт аккумулятора или к кузову. Вариант работает следующим образом: поворот ключа провоцирует подачу тока от АСС-замка зажигания на контакт обмотки реле, подключающегося к положительному контакту (желтый провод), для автономной работы и подпитки ACC.

Диоды будут ограничивать ход тока, не позволяя ему возвращаться к замку зажигания, поэтому оборудование сможет работать независимо от положения ключа.

Второй контакт обмотки подключают к минусовому разъему для блокировки двигателя в блоке сигнализации.

Это позволит разрывать цепь питания при включении охранной системы и активировать подачу напряжения к магнитоле поворотом ключа. Такой вариант исключает возможность случайного оставления проигрывателя включенным и бережет ресурс аккумулятора.

Монтаж и подключение устройства

Выполнить установку и подключение головного устройства сможет любой автовладелец, который хоть немного разбирается в электричестве. Автомагнитолы тоже бывают двух видов:

• Встроенные со съемной лицевой панелью;
• Стационарные, которые устанавливаются производителями прямо с завода. Благодаря своим нестандартным размерам и необычной форме, устройство защищается от кражи злоумышленниками.

Особенности установки

Плюсовые провода на автомагнитолу

Решив заняться установкой автомагнитолы самостоятельно, следует учитывать некоторые особенности этого процесса:

Обязательно надо подключать автомагнитолу только после прочтения инструкции, которая продается в комплекте. Если проигнорировать это правило, то можно повредить устройство;

• Обычно схема подключения указывается на верхней крышке устройства;
• Если магнитолу следует установить в отечественный автомобиль, то не надо забывать, что при повороте ключа зажигания электрическая цепь размыкается. Из-за чего все настройки магнитолы могут быть утеряны.

Процесс установки и подключения

Этот процесс почти не отличается у магнитол разных производителей. Заключается он в следующем:

• Контейнер без автомагнитолы устанавливается в штатное место автомобиля;
• Его необходимо зафиксировать, разогнув наружу все металлические лепестки, имеющиеся на контейнере;
• Теперь приходит очередь и самой магнитолы. Однако сначала ее обязательно надо подключить. Если устройство имеет ISO разъем, то процесс будет очень простым. Необходимо просто поместить соединительную колодку магнитолы в ISO разъем, который есть в машине.

Другие способы связи

Отправить письмо можно и на почтовый адрес фонда: 107139, Россия, Москва, Орликов переулок, дом 3, корпус А. Для возможности отслеживания отправленной корреспонденции, лучше отправить заказное письмо с уведомлением о получении адресатом. В установленный срок, 10 дней с момента получения, должен быть предоставлен ответ. Этот вариант потребует денежных вложений.

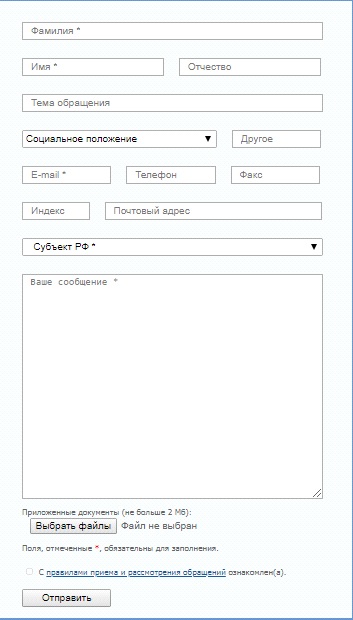

Необходимо заполнить форму, обязательно:

• Указав полные данные о себе:
  • фамилию, имя, отчество;
  • социальное положение;
  • почтовый адрес;
  • номер телефона;
  • адрес электронной почты.
• Дав согласие на обработку собственных персональных данных.

Представители организаций должны отправлять электронные запросы и обращения на официальных бланках, заверенных подписью уполномоченного должностного лица.

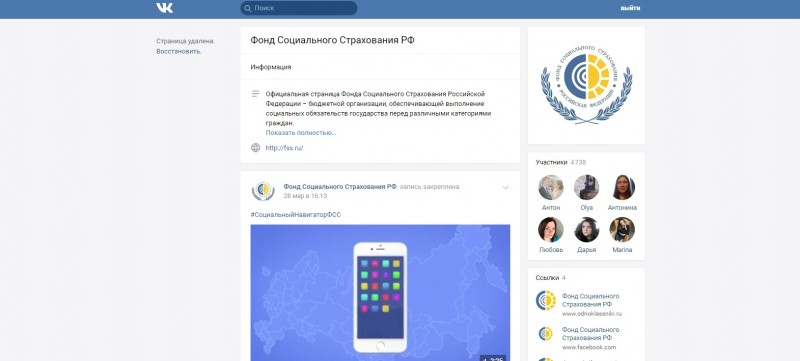

Связь с Фондом социального страхования можно осуществлять и посредством социальных сетей:

На страницах сайтов размещена интересная информация в простой и понятной форме, видеосоветы для работодателей и работников, рассказывается о деятельности Фонда. Зарегистрированные пользователи могут отправлять сообщения и получать ответы от представителей ФСС .

Варианты подключения магнитолы с АСС проводом

Первый вариант: способ подключение от прикуривателя, хоть и является наиболее простым, но в то же время это не самый оптимальный тип подключения. При данном подключении все провода питания головного устройства берутся с цепи прикуривателя. Схема на фото

Цепь прикуривателя не предназначена для дополнительных нагрузок такой мощности, что в конечном итоге приводит к просадке напряжения. Особенно часто это проявляется при максимальной нагрузке автомагнитолы. На фоне всех недостатков есть и небольшие плюсы, из достоинств, можно отметить, лишь простоту подключения. Такой вариант подключения, большинство мастеров, считают недопустимым и неправильным и в практическом плане он может применяться только как временные меры.

Второй вариант: подключение силового +В и сигнального АСС проводов от замка зажигания, а минусовый провод идет с наиболее удобного места. Как и в предыдущем варианте возникают проблемы с просадкой напряжения и стоит отметить что проявляются они даже сильнее, чем при подключении от прикуривателя. Из положительных сторон остается только простота подключения но, как и в прошлом случае, квалифицированные специалисты не рекомендуют подключать магнитолу таким образом.

При подключении двумя вышеописанными способами часто наблюдаются такие проблемы:

• мигание экрана и полное отключение головного устройства при включении на всю мощность;
• при выключении и последующем включении не сохраняются настройки в автомагнитоле;
• аккумулятор начинает быстро садится, особенно это заметно при попытке завести автомобиль утром.

При возникновении таких проблем, стоит обратить внимание на способ подключения головного устройства, возможно причина кроется именно там. Третий способ: подключение силового провода от аккумулятора через блок предохранителей, провод АСС берется с замка зажигания, а минус крепится в удобном и безопасном месте

При подключении провода +В подключать его следует через предохранитель, закрепить предохранитель можно как на блоке предохранителей так и отдельно

Третий способ: подключение силового провода от аккумулятора через блок предохранителей, провод АСС берется с замка зажигания, а минус крепится в удобном и безопасном месте. При подключении провода +В подключать его следует через предохранитель, закрепить предохранитель можно как на блоке предохранителей так и отдельно.

Этот способ более сложный в плане монтажа, но более правильный в техническом плане, именно по такой схеме советуют подключать автомагнитолы большинство инструкций к этим устройствам. Из недостатков, помимо сложности подключения, стоит отметить невозможность работы ГУ при выключенном замке зажигания. Эта проблема устраняется введением в схему подключения дополнительных элементов.

Четвертый способ: схема подключения та же что и в предыдущем способе, но здесь задействованы провод REM и 2 диода с помощью которых мы направим ток в нужном нам направлении.

GND на схеме материнской платы в магнитоле или камере: что это такое

Многие люди интересуются, какая роль на схеме материнской платы или магнитолы отводится GND и что это вообще такое. Если дословно, то это «земля» (от английского слова «ground»). Некоторые также используют термин в значении «масса» или «минус». По факту – это общий провод, который обычно бывает белым или черным. Последний вариант более распространён. При этом существуют и другие варианты провода питания. Например, синий, зеленый, оранжевый, красный и желтый.

Важно учитывать следующие расшифровки при ремонте материнской платы:

1. GND (ground или «земля»). Речь идет о точке нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter обозначает «напряжение эмиттер»). В данном случае имеется ввиду минус питания по отношению к GND.
3. VCC (Voltage Collector Collector – это «коллектор напряжения»). Это как раз-таки плюс питания по отношению к GND.

Также важно учитывать, что аббревиатура GND может иметь и несколько иной вид, например, DGND, GNDD. Так будет обозначаться цифровая земля

Аналоговая же земля, в свою очередь, может быть обозначена аббревиатурами AGND или GNDA.

Для понимания сути, следует привести элементарный пример. В компьютерном корпусе потребовалось подключить дополнительный вентилятор, чтобы блок не перегревался. Стандартных мощностей не хватало. Ноль вентилятор, черный провод был подключен к проводу молекс-разъема на блоке питания. Кстати, он тоже выполнен в черном цвете. В данном случае это и есть «земля».

Само же питание на вентиляторе было желтым. Оно подключалось к молексу кабеля питания такого же цвета.

Важно! В данном случае следует понимать простую «арифметику»:

1. Когда соединяются желтый и черные шнуры, на выходе получается заряд в 12 Вт.
2. Сочетание же красного и черного дает всего 5 вольт.

Это важно учитывать для того, чтобы рассчитать необходимое напряжение. В противном случае, может возникнуть замыкание и последующая неисправность, устранить которую иногда невозможно

Кстати на плате и коннекторах можно обнаружить еще и маркировку «POWER». Здесь это значит питание (со знаком плюс).

Обязательно следует обращать внимание и на гнезда с коннекторами. Порой, их конструкция способна исключить неверное подключение

Кстати, сами кнопки компьютера, к примеру, перезагрузка и включение, совершенно неважно, как подключать, потому что главным здесь становится замыкание. Плюсы и минусы здесь не играют никакой роли

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

1. Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
2. Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
3. Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
4. «FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
5. «FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
6. «FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
7. «RL» или «REAR LEFT» — задний левый. Провода зеленые.
8. «RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ

Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет

Но это уже отдельная тема.
