Как поменять задние тормозные колодки на рено дастер видео: рассматриваем развернуто

Возможные трудности

При обслуживании передних тормозных механизмов необходимо проверить состояние резиновых чехлов, закрывающих палец. Суппорт должен легко двигаться относительно направляющей, что обеспечивает отход колодок от диска при снятии усилия с педали тормоза.

Если на резиновых трубках обнаруживаются трещины или следы подтекания жидкости, то необходимо установить новые детали и прокачать контуры. При обслуживании механизмов диаметром 280 мм запрещается подвешивать суппорт на шланге подачи жидкости.

На тормозных дисках в процессе работы образуется выработка. Если остаточная толщина деталей составляет менее 19,8 мм, то требуется замена элементов с обеих сторон автомобиля. При эксплуатации поврежденных дисков ускоряется износ колодок.

Пошаговый процесс замены передних тормозных колодок

Для замены потребуется следующий инструмент:

• новые тормозные колодки.
• Плоская отвертка с широким жалом.
• Шестинганник на 7 мм.
• Плоскогубцы.

Итак, перед тем как приступить непосредственно к замене колодок обратите внимание на то, какое количество тормозной жидкости содержится в бачке, если её уровень находится ближе к максимуму, то с помощью медицинского шприца, откачайте её до такого уровня, что бы при замене колодок она не вышла за пределы бачка. По окончании всех операций не забудьте добавить её обратно

1. После того как вы сняли колесо, первоочередной задачей будет как можно дальше отодвинуть тормозной поршень от колодки. Для этого берем плоскую отвёртку с широким основанием и вставляем её в отверстие суппорта, расположенное между колодкой и корпусом. Отодвигает сам поршень на столько на сколько будет это возможным.

2. Далее демонтируем защитные пластиковые колпачки, закрывающие болты крепления суппорта, один находится сверху, другой снизу.

3. С помощью шестигранника отворачиваем эти два болта, первым сверху или снизу, не имеет значения.

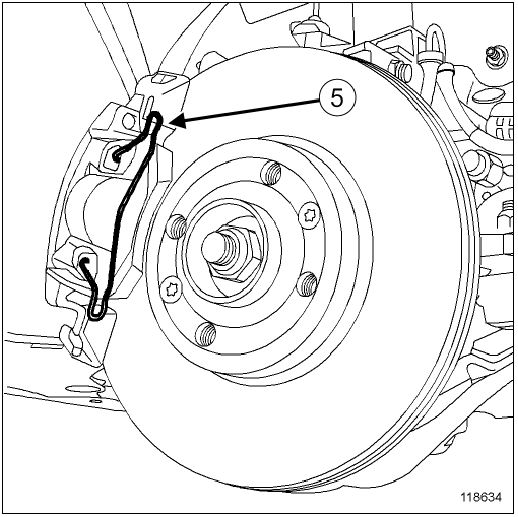

4. И крайним шагом для доступа к колодкам, будет снятие пружинного фиксатора или скобы со своего места, для этого с помощью отвертки или плоскогубцев достаём их из своих «колодцев».

5. После того как пружина удалена, аккуратно тянем суппорт от диска, не забывая о том, что к нему подсоединён тормозной шланг. При этом внешняя колодка останется на диске, а внутренняя должна выйти вместе с суппортом.

6. Перед заменой новых колодок, зачищаем все участки загрязнений с помощью металлической щетки от пыли и грязи.

7. Затем размещаем новую колодку на внешней стороне диске, а другую кладём на суппорт закрывая её внутреннюю сторону.

8. Фиксируем суппорт в сборе на тормозном диске и собираем всё в обратном порядке.

Такой же процесс замены проделываем и на другом колесе.

Внимание, не забудьте проверить уровень тормозной жидкости!

Обязательно перед началом движения, нажимаем на педаль тормоза несколько раз, чтобы поршень встал на своё место.

После того как вы установили новые тормозные колодки, будет наблюдаться несколько худшее торможение автомобиля, это вызвано тем, что фрикционный материал еще не полностью прилегает к всей поверхности тормозного диска, по прошествии некоторого времени эффективность тормозов будет восстановлена.

Когда нужно производить замену колодок

Определяя степень необходимости замены тормозных колодок, можно ориентироваться на рекомендации, данные производителем.

На Дастере могут быть установлены тормозные механизмы нескольких типов. В зависимости от этого, наименьшая толщина накладок должна составлять 7,5 или 8,1 мм. Толщина 7,5 мм допускается для тормозных дисков 280 мм с дизелем 1,5 dCi или бензиновым двигателем F4R. 8,1 мм допустима для дисков 269 мм, которые устанавливаются на машины с мотором К4М, имеющим объем 1,6 литра.

Если в ходе диагностики будет установлено, что тормозной диск изнашивается неравномерно, колодки нужно будет обязательно заменить, и степень изнашивания здесь не играет никакой роли. Для измерения толщины колодок придется ослабить крепежные болты колеса и поднять авто домкратом. После снятия колеса нужно приготовить глубиномер и штангенциркуль. Заодно проверьте толщину дисков — она должна быть не менее 21,8 мм для машин с моторами К9К и F4R и 19,8 — для двигателей К4М.

Большинство автолюбителей начинают задумываться о замене колодок, когда степень их износа начинает приближаться к критической. Это определяется характерным писком, который появляется при нажимании на тормоз. Лучше до этого не доводить, так как торможение в этом случае уже не будет таким эффективным, к тому же «убитая» колодка изнашивает тормозной диск. Лучше держать время эксплуатации этого механизма на контроле. Обычно колодки могут проехать 20 000 км, но лучше поинтересоваться их состоянием уже через 15 000 км.

Косвенные признаки стирания колодок

Показатели износа механизма торможения разделены на косвенные и прямые. На Renault Duster установлен индикатор износа — это металлическая полоска, размещенная ниже фрикционного материала. Когда большая его часть стирается, степень торможения ослабевает, и при нажатии на тормоз слышится характерный неприятный звук. Если же индикаторная полоска отсутствует, то свист появляется уже при полном износе.

Еще одним признаком появления проблемы является усилие, которое приходится прилагать, нажимая на тормоз. При почти «мертвых» колодках тормозной путь сильно увеличивается. Если же при нажимании на тормозную педаль начинает происходить незначительная вибрация, то это может свидетельствовать о том, что между диском и колодкой присутствуют инородные частицы или в больших количествах скопилась грязь. Но вибрация может появляться и при изнашивании суппорта или из-за неполадок с цилиндрами.

Еще один признак снашивания — невозврат педали тормоза после ее нажатия. Это говорит о том, что фрикционный материал почти полностью стерся.

Точные признаки

Определить неисправность можно и визуально по состоянию колодок и других компонентов:

• толщина накладки стала меньше нормы, установленной производителем;
• на накладке обозначились механические повреждения — сколы, трещины и прочее;
• микрометр показал, что толщина диска уменьшилась ниже нормы, на диске образовались сколы, на его крае появился бортик;
• основание колодки потрескалось или на нем появились сколы.

А самым явным признаком значительного износа колодок является присутствие под колпаком колеса налета, в котором присутствуют металлические частицы. Это говорит о полном уничтожении накладки и наличии трения о металлическую часть тормозного узла.

Артикул тормозных колодок

При изготовлении автомобилей Renault Duster используются детали, произведенные компанией Ferodo. Тип колодок зависит от диаметра используемых дисков и рабочего объема силового агрегата.

Машины с мотором объемом 1,6 л отличаются сниженной динамикой, что уменьшает нагрузку на тормозные механизмы. На автомобилях применены диски диаметром 269 мм, требующие установки передних колодок 410608481R (стоимость – от 1,6 тыс. руб.).

Следует учитывать, что в 2012-13 гг. были выпущены машины Дастер с мотором объемом 1,6 и системой полного привода, оснащенные увеличенными до 280 мм дисками и колодками с каталожным номером 440603905R. Перед первичной заменой требуется проверить диаметр дисков и тип колодок.

Компания Ferodo поставляет колодки в фирменной упаковке с индексом FDB1617, стоимость набора – от 1,5 тыс. руб. При выполнении работ необходимо менять все 4 накладки, детали для дисков диаметром 269 и 280 мм невзаимозаменяемые.

Особенности для переднеприводного автомобиля

Чтобы поменять накладки на машинах с 1,6-литровым бензиновым мотором, необходимо установить авто на домкрат, снять колесо и подставить под порог предохранительную опору. Затем открывается бачок с жидкостью.

Подвижная часть суппорта удерживается болтом, для снятия крепления потребуются гаечные ключи для 6-гранных гаек размером 13 и 15 мм. Для упрощения процедуры ремонта необходимо вдавить поршень в цилиндр суппорта, манипуляция выполняется отверткой.

Затем требуется открутить болт ключом на 13 мм, удерживая палец от прокручивания вторым ключом. После снятия тормозного шланга из кронштейна суппорт поднимается вверх. Колодки остаются в неподвижной части узла, детали удерживаются на прижимных пружинах.

Перед установкой новых элементов необходимо осмотреть эластичные детали. При обнаружении механических повреждений или следов коррозионного разрушения пружины подлежат замене.

После установки накладок (левая и правая детали взаимозаменяемые) суппорт ставится на место, затем прикручивается палец. Перед монтажом колеса необходимо проверить положение шланга, который должен находиться в металлическом кронштейне. Перед началом эксплуатации автомобиля следует проверить уровень жидкости в расходном бачке на главном тормозном цилиндре.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

• новый расходный материал;
• отвертка, имеющая широкий плоский наконечник;
• шестигранный ключ на 6 мм;
• пассатижи;
• домкрат для поднятия автомобиля;
• подставки опорные;
• монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Проверка и замена задних тормозных колодок

Проверку состояния колодок выполняем в соответствии с планом технического обслуживания или определяем необходимость такой работы при диагностике неисправностей автомобиля.

Для контроля состояния фрикционных накладок в тормозных щитах выполнены специальные отверстия.

Отверстия закрыты резиновыми заглушками.

Для выполнения работы потребуются смотровая канава, штангенциркуль или линейка, переносная лампа или фонарь. Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

5. Аналогично проверяем толщину фрикционной накладки в другом заднем тормозном механизме.

6. Если толщина накладки около 1,5 мм, заменяем тормозные колодки.

Для более тщательной проверки состояния колодок необходимо снять тормозной барабан.

Важный момент

Даже если тормозные колодки изношены только с одной стороны, то необходимо заменить колодки с обеих сторон автомобиля. При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости. Если это не было сделано ранее, снимаем тортормозного щита.

8. Снимаем пружину автоматического регулировочного устройства.

21. Устанавливаем детали в последовательности, обратной снятию. Перед установкой тормозного барабана, вращая шлицевой отверткой зубчатый диск регулировочного устройства.

22. Устанавливаем тормозной барабан.

23. Аналогично заменяем колодки с другой стороны автомобиля.

24. Несколько раз нажимаем педаль тормоза для самоустановки тормозных колодок.

25. Проверяем стояночную тормозную систему и при необходимости регулируем его.

Руководство по обслуживанию и ремонту Рено Дастер

https://www.youtube.com/embed/h1sRYz9aZcA»> Рено Дастер задние колодки. Какие

RENAULT DUSTER меняем подшипник заднего моста

Замена задних тормозных колодок на RENAULT LOGAN.Видео.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• чашка пружины;
• опорная стойка;
• передняя и задняя колодки;
• прижимная пружина;
• верхняя и нижняя стяжные пружины;
• распорная планка;
• колесный цилиндр;
• пружина регулятора;
• рычаг привода и трос стояночного тормоза;
• тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

• Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
• С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
• Удаляется чаша с пружиной.
• Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

1. Отвести заднюю колодку от щита.
2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
3. Снять данный элемент и пружину троса.
4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

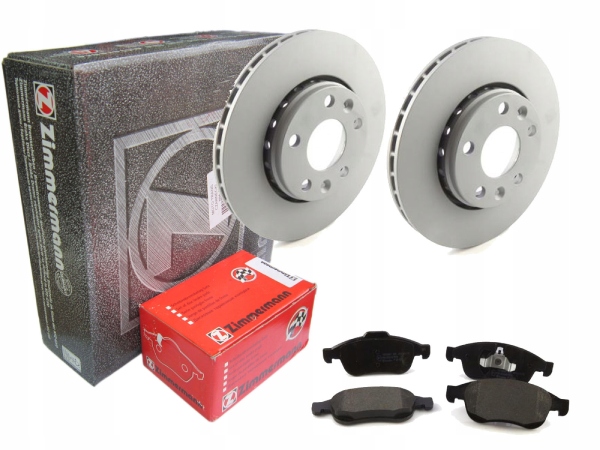

Артикулы и характеристики оригинальных дисков Дастера

Запчасти для Рено Дастера:

• Для Дастера с бензиновым двигателем (1,6 л) применяются изделия с номером 40266300. Их внешний диаметр равен 269 мм.
• На двухлитровых моторах (бензиновых) и полуторалитровых (дизельных) устанавливают тормозные диски размером 280 мм (артикул 402064151 R).

Оригинальные — 402064151 R

Характеристики оригинальных передних тормозов на Дастере (с двигателями 1,6 и 1,5 литров соответственно). Размеры даны в миллиметрах:

• толщина колодок (в т. ч. подложка) – 17,8-17,4;
• диаметр поршней функционирующих цилиндров – 54;
• наименьшая возможная толщина дисков – 21,8-19,8;
• их диаметр – 280-269;
• их номинальная толщина – 24-22;
• наибольшее возможное осевое биение функционирующей поверхности – 0,07;
• наименьшая возможная толщина колодок тормозов, включая подложку – 7,5-8,1.

Аналог

Хороший аналог — Ferodo

• Ferodo. Достоинство этой компании – производство передних тормозных дисков на Рено Дастер: колодок, гидравлических деталей, суппортов. Организация осуществляет исследования, реализуя разработки в производимые изделия.
• NiBk. Ассортимент этой компании из Японии включает модели из стали, имеющей антикоррозионное покрытие (для спортивных машин), стандартные изделия, со щелями (органическая структура), перфорированные.
• BOSCH. Выпускает среднеценовые изделия. Компания популярная в мире тем, что производит большой ассортимент тормозных дисков на Дастер, поставляя их на вторичный рынок, а также в качестве оригинала для автомобилей из Европы и Азии (в том числе Шкода, Ниссан, Хендай).
• Lucas TRW. Почти все модели направлены на эксплуатацию на бюджетных машинах, из-за чего стали популярными. Защищены от перегрева за счет большого количества углерода. Они лёгкие и теплопроводные.

Артикулы аналоговых тормозных дисков для Дастера с мотором 1.6:

BREMBO 09-B463-10

• NIBK RN-43008
• BREMBO 09-B463-10
• TRW DF-6200
• BOSCH 0-986-479-779

Каталожные номера заменителей для Duster с мотором 2.0 и 1.5:

TRW DF-6072

• TRW DF-6072
• FERODO DDF-1728
• NIBK RN-43007
• BOSCH 0-986-479-553

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada.

Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы.

В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене – после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть.

Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

https://youtube.com/watch?v=hEfqKsroBH0

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев.

Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску.

Не стоит игнорировать эту операцию.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Замена

Чтобы поменять передние тормозные колодки на Рено Дастер следует приготовить седлающие инструменты:

• Шестигранник на семь
• Плоская отвертка, у которой широкий конец
• Пассатижи

Прежде чем приступать к работе следует проверить состояние тормозной жидкости, и если ее много желательно взять шприц и убрать лишнюю жидкость, так как вовремя замены она может вылиться из бачка. Когда все работы будут окончены, жидкость нужно будет долить до нормы. Так же следует знать, что менять необходимо весь комплект, так как будет происходить неравномерный износ, и автомобиль при торможении будет вести в сторону.

Когда все подготовлено, переходим к работе:

1. Первым делом поднимаем автомобиль домкратом и снимаем необходимое колесо, затем берем отвертку и вставляем ее между корпусом и колодкой в отверстие суппорта, отодвигаем поршень как можно дальше, это нужно сделать для того чтобы раздвинуть колодки и поршень.
2. Снимаем колпачки у болтов, которые закрепляют суппорт, находятся они в нижней и верхней части.
3. Берем шестигранник и откручиваем эти болты.
4. При помощи пассатижей снимаем скобы и пружинный фиксатор
5. Когда пружины сняты, отделяем от диска суппорт, таким образом, чтобы внутренний остался на суппорте, а внешний на диске.
6. Прежде чем будет произведена замена передних тормозных колодок на Рено Дастер, нужно будет взять щетку и зачистить все места от грязи и пыли.
7. Когда все будет чисто, берем новую колодку и размещаем ее на внешнюю сторону диска, а вторую устанавливаем на суппорт
8. Когда на тормозном диске будет зафиксирован суппорт, можно все собирать обратно

Менять передние колодки Рено Дастер следует, когда происходит неравномерный износ, и вовремя движения появляется скрип, или когда толщина их будет меньше шести миллиметров.

Так же помимо колодок может потребоваться и замена тормозных дисков, поэтому необходимо знать их объём и каталожный номер.

Двигатели с объёмом полтора и 1.6 литров имеют диски 269 миллиметров, а номер:

• Оригинальные Renault 402066300R
• Аналог Bosch 098479779

Двигатель с объёмом два литра имеет диски с объёмом 280 миллиметров

• Оригинальные Renault 402064151R
• Аналог Bosch 0986479777

Есть, конечно, и другие аналоги, но эти пользуются большей популярность среди автовладельцев.

Замена колодок

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».
