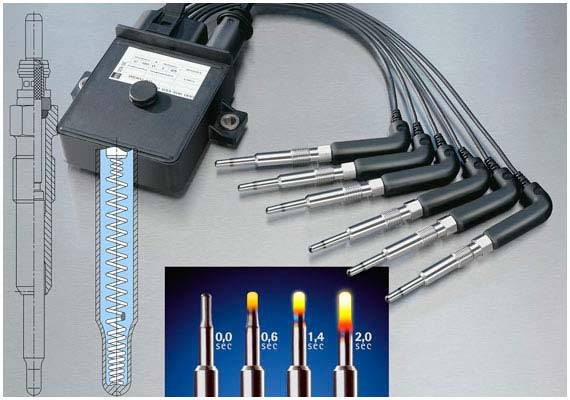

Принцип работы, устройство и замена свечей накаливания в дизельном двигателе

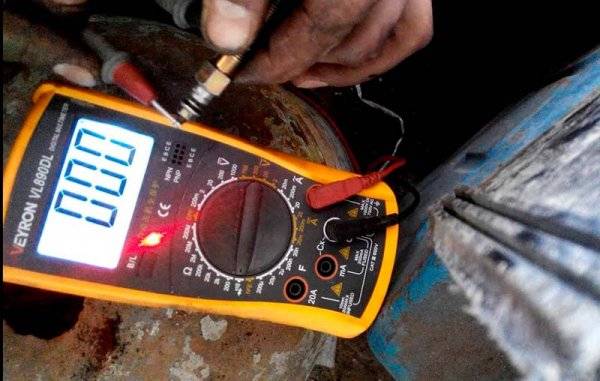

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

1. Обязательная диагностика перед осенне-зимним периодом.
2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Замена свечей накаливания своими руками

Изначально стоит отметить, что рекомендуется менять все изделия сразу, даже если неисправно только одно. Элементы накаливания располагаются в верхней части ГБЦ неподалеку от дизельных форсунок. Иногда свечи сверху закрываются пластиковой крышкой, оберегающей их от пыли, грязи. Защиту придется снимать.

Подготовительные работы

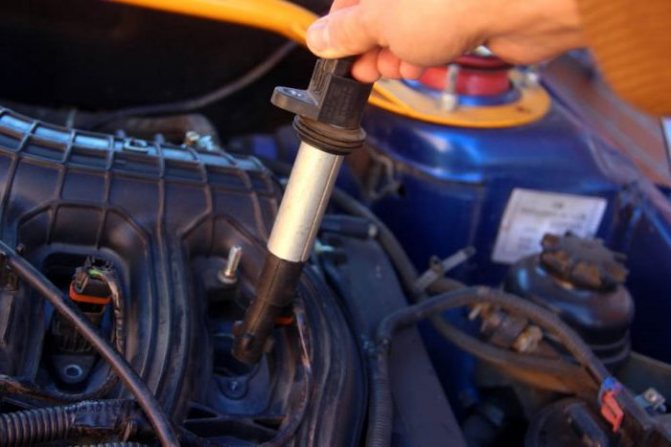

Сначала нужно снять клеммы от аккумуляторной батареи. Далее снимаем наконечники высоковольтных проводов (ВВ), присоединенных к контактам калильных свечей при помощи гаек. Сами ВВ сдвиньте немного в сторону, чтобы не мешал извлечению свечи накала.

Статья в тему: Как проверить регулятор напряжения генератора

Выкручивание свечи

Делать это необходимо с осторожностью, чтобы не допустить повреждения резьбы внутри головки блока цилиндров. Используйте торцовый ключ-трещотку

Еще есть риск сломать саму деталь, что чревато серьезными работами по высверливанию обломка и его извлечению.

Очистка свечных отверстий

Сначала удалите грязь из свечных отверстий. Данную процедуру рекомендуется выполнять с применением специальной развертки, позволяющей очистить отверстия с максимальной эффективностью. Перед вворачиванием на приспособление нанесите смазку. После окончания процедуры продуйте отверстия сжатым воздухом. Также не забудьте зачистить контакты на каждой свече и высоковольтном проводе.

Установка

Если свечи, которые вы решили поменять, не новые, предварительно убедитесь в их работоспособности, используя один из вышеприведенных методов. Затягивать детали нужно до появления сопротивления: момент затяжки лучше всего регулировать динамометрическим ключом – значение составляет 15 Нм. Не допускайте перетяжки – при последующем выворачивании появляется риск сломать свечу.

После того, как свечи будут правильно ввернуты на место, приверните высоковольтные провода: гайки желательно тоже зачистить наждачкой. Далее установите защиту и заведите машину: ровная работа двигателя свидетельствует о нормальной работе калильных свечей. Если это не так, придется провести диагностику дизеля на предмет работоспособности электронных блоков управления и целостности электропроводки. Процесс замены калильных свечей даже у неопытного водителя на «Пежо Боксер», «Форд Транзит» или другом подобном авто займет не более получаса (см. видео).

Способы проверки (диагностика)

Многие владельцы дизельных автомобилей скажут, что слабым звеном в их машине является свечи накаливания. И это не далеко от истины.

Данные изделия действительно часто выходят из строя, при этом поломка могла произойти еще летом, а проявится зимой, тогда, когда авто перестало заводится в холодную погоду.

Прежде чем диагностировать неисправность важно понять по какому принципу работает подогрев дизеля в вашей машине. На данный момент их существует два:. На данный момент их существует два:

На данный момент их существует два:

1. Включение свечей накаливания при каждом запуске мотора – свойственно для старых дизелей.
2. Периодическое включение элементов нагрева в зависимости от температуры двигателя и подающегося в систему воздуха.

Также важно понимать, какие виды свечей накала установлены, стержневые или керамические. Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические

Если Евро 5, 6 — керамические

Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические.

Последние имеют много дополнительных возможностей, основные из них:

1. Функция промежуточного накаливая, с помощью которой регенерируется сажевый фильтр DPF.
2. Предварительный и после пусковой нагрев – обеспечивает догорание топлива в холодном моторе.

Для проверки свечей накала, к примеру, на Рено Меган 2 универсал 1.5 86 л.с., Форд Мондео 2 1.8 90 л.с., Форд Транзит 2.2, Рено Лагуна 3 или других автомобилей с дизельными двигателями можно применить несколько способов. При чем подход к проверке будет одинаков вне зависимости от того, сняты они с мотора или стоят на месте.

Способы проверки:

1. ВИЗУАЛЬНЫМ ОСМОТРОМ. Проверяется целостность и состояние реле и проводки, после снятия – непосредственно изделия;
2. С ПОМОЩЬЮ ТЕСТЕРА (МУЛЬТИМЕТРА). Проверяется сопротивление обмотки или ее обрыв.
3. ИСКРООБРАЗОВАНИЕ. На новых дизелях с ЭБУ не применяется, так как последнее может выйти из строя.
4. С ПОМОЩЬЮ ЛАМПОЧКИ НА 12V. Простой способ проверки обрыва спирали.

Для быстрой диагностики, при условии, что у вас есть доступ к свечам накала и мультиметр, можно измерить их сопротивление. Проверять нужно на холодную. Преимуществом является наличие бесконтактного амперметра (индукционного типа). Показатели должны варьировать от 0.6 до 4.0 Ом. В новой свече может быть 0.7-1.8 Ом.

Если такое низкое сопротивление ваш тестер не показывает, тогда можно проверить обрыв спирали – показания в бесконечность (1), как раз и укажут на это.

Также многие мультиметры поддерживают функцию звукового сигнала при прозвоне проводки — звук есть, значит спираль целая.

Несмотря на полученные результаты рекомендован внешний осмотр свечей, особенно если пробег авто перевалил за 50 тыс. км. Наличие деформации наконечника, оплавления, сажевых отложений недопустимы.

Если результаты предварительной диагностики плачевны сразу для всех свечей накаливания, тогда скорее всего, потребуется полная диагностики электрооборудования входящее в систему подогрева, так как одновременный выход из строя всех изделий указывает на глобальную неисправность.

Для проверки свечей накала на дизеле, помимо визуального осмотра, необходимо использовать все ниже описанные способы.

Каждый из них потребует наличия определенных приборов и знаний в электрике, но если вы дома на бытовом уровне сами ремонтируете электропроводку, то и здесь разберетесь.

Также читайте как проводить диагностику автомобиля через ноутбук.

Советы по правильной замене свечей

Напоследок дадим вам несколько полезных советов, которые не только помогут вам правильно поменять свечи зажигания или накала, но и позволят избежать различных неприятностей.

1. Проследите за тем, чтобы нагар или грязь около колодцев ни в коем случае не попадали в камеру сгорания. Для этого удалите пыль и грязь еще до удаления старых свечей. Если это случилось, можно воспользоваться компрессором, чтобы выдуть грязь оттуда. Или на бензиновом двигателе можно попробовать запустить мотор без свечи, вследствие чего поршень сам выбросит топливную смесь с грязью в подкапотное пространство.
2. Для замены свечей (особенно это актуально для свечей зажигания) пользуйтесь специальным свечным ключом (или хотя бы головкой). Дело в том, что эти приспособления не только облегчают работу, но и плотно держат непосредственно свечу, не давая ей упасть в подкапотное пространство. Как правило, свечной ключ при покупке машины идет в наборе. Если у вас его нет, то купите в автомагазине, он недорого стоит.
3. Лучше всего менять свечи (как откручивать, так и закручивать) на холодном, а не на горячем двигателе. Это связано с тем, что теплая резьба больше подвержена деформации.
4. Независимо от того, сколько свечей вышло из строя, менять нужно сразу все. Причина — они имеют приблизительно одинаковый ресурс работы. И если приходит в негодность одна, значит скоро это случится и с остальными.
5. Для удобства замены свечей накала их рекомендуется раз в полгода выкручивать и вкручивать обратно, чтобы избежать прикипания. В противном случае, при замене из-за хрупкости этой запчасти они могут сломаться прямо в свечном колодце.
6. За 3 дня до замены свечей накала рекомендуется отмачивать их проникающей смазкой по 2-3 раза на день.

При установке или замене свечей нужно выбрать правильный момент затяжки. Если момент затяжки будет сильно большой, свеча может повредиться, а слишком низкий момент затяжки станет причиной плохого теплоотвода и уплотнения. Большинство производителей указывает на упаковке конкретные значения крутящего момента. Приведем для вас таблицу от известного производителя DENSO, на которую вы можете ориентироваться:

Размер резьбы	Рекомендуемый момент	Рекомендуемое число оборотов
Новая свеча	Использованная свеча
Прокладка	М8, Тип Y	9…10 Н·м	±1 обор.	±1/12 обор.
М10, Тип U, N	10…15 Н·м	±2/3 обор.	±1/12 обор.
М10, Прокладка из нержавеющей стали	10…15 Н·м	±3/4 обор.	±1/12 обор.
М12, Тип SXU, X, XE, XU, ZXE, ZXU	15…20 Н·м	±1/3 обор.	±1/12 обор.
М14, Тип FK, J, K, KJ, P, PK, PKJ, PQ, Q, QJ, QL, S, SF, SK, SKJ, SV, SVK, VK, VKJ, W, ZT	20…25 Н·м	±1/2 обор.	±1/12 обор.
М14, Прокладка из нержавеющей стали	20…25 Н·м	±2/3 обор.	±1/12 обор.
М18, Тип L, M, MA, MW	30…40 Н·м	±1/4 обор.	±1/12 обор.
Коническое гнездо	М14, Тип PT, PTJ, T	20…30 Н·м	±1/16 обор.	±1/16 обор.
М18, Тип MA	30…40 Н·м	±1/4 обор.	±1/12 обор.

Мечик для чистки свечного колодца

Еще один совет. В автомагазинах вы можете найти «Набор для ремонта свечных колодцев». Среди прочих инструментов в него входит мечик. Даже если резьба под свечку нормальная, все же рекомендуем вам пройтись этим инструментом по ней. Это нужно для того, чтобы очистить грязь и накал в резьбе. При этом смажьте мечик смазкой (например, графитовой) для того, чтобы мусор цеплялся именно к ней. Операцию проводите в несколько этапов. Например, один поворот, очистка инструмента, два поворота — аналогично. Главное, не спешить, а выполнять очистку качественно.

Желательно, но необязательно, мазать резьбу свечей смазкой, способной выдерживать значительные температурные режимы. Например, для этого можно использовать специальные смазки.

Иногда возникают ситуации, когда после замены свечей двигатель начинает «троить» или вовсе не заводится. Тут возможны разные варианты. В частности:

• новая или отремонтированная свеча повреждена;
• при установке вы нарушили целостность электропроводки (возможно, клеммы);
• плохой контакт между клеммой и свечой;
• при одновременной замене нескольких свечей вы перепутали местами контактные провода;
• неверно выбрали момент затяжки свечи.

В любом случае вам необходимо повторить процедуру по демонтажу проблемной свечи, после чего проверить ее и выполнить ревизию.

Итоги

Замена свечей зажигания и накала — несложная процедура, которая доступна любому, даже начинающему, автолюбителю. Для этого нужно минимум инструментов и опыта. Так вы сможете сэкономить, ведь цена на замену свечей на СТО немаленькая. Гораздо важнее в данной ситуации, вовремя выявлять неполадки и проводить ревизию или замену свечей. Соблюдайте график замены, рекомендуемый производителем вашего автомобиля. Также для продления срока службы пользуйтесь качественным топливом и заливайте хорошее масло.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

• На исправном нагревательном элементе образуется сильная искра.
• Если свеча слабо накаливается, искрение будет незначительным.
• На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Проверка свечей накала и симптомы поломки

К сожалению, на дизельных машинах редко встречается самодиагностика свечей накаливания. Если при сгоревшей свече зажигания «бензинка» сразу зажжёт ошибку Check Engine, то суровый дизель может молчать, как партизан, не информируя водителя о проблеме. Не всегда дефектную свечу накаливания видно и диагностическим сканером. Самостоятельно заметить неисправность летом тоже непросто, ведь при плюсовой температуре двигатель заводится хорошо. В итоге поиск сгоревшей свечи начинается с первыми морозами, когда машина начинает плохо заводиться и дымить.

Без снятия с двигателя свечи накала проверяют мультиметром двумя способами:

• В режиме омметра замеряют сопротивление каждой из свечей: оно колеблется от 0,7 до 1,8 Ом, в зависимости от модели, но обычно составляет около 1 Ома. Если сопротивление повышено, то свеча вряд ли раскаляется до расчётной температуры. А если электрической проводимости нет вовсе, то свеча полностью нерабочая.
• В режиме амперметра замеряют потребление тока в бортовой сети при включении реле накаливания. Например, если в автомобиле установлены 4 свечи с потреблением тока 5, А, то общее потребление во время накаливания должно увеличиваться на 20 А. Если эта цифра не 20, а 15, А, то одна из свечей не работает.

Но проверка мультиметром — не панацея: бывает, что и при нормальном сопротивлении свеча накаливания чудит. Поэтому самый надёжный способ проверки — выкрутить свечи и подключить их напрямую к аккумулятору, проверив нагрев визуально.

САМОСТОЯТЕЛЬНАЯ ПРОВЕРКА И ЗАМЕНА СВЕЧЕЙ НАКАЛИВАНИЯ

ПОДГОТОВКА

Перед тем как что-либо заменить или отремонтировать, необходимо проверить исправность детали. Для того чтобы осуществить первичную диагностику и замену свечей накаливания на дизеле вам понадобятся такие приспособления:

Также для успешной замены свечей накаливания в вашем автомобиле не помешает иметь мануалы с изображениями устройств, с которыми вам придётся иметь дело.

Современные свечи, установленные на большинстве автомобилей, являются довольно хрупкими изделиями

Поэтому с ними нужно обращаться предельно осторожно. Одного неверного движения достаточно, чтобы их сломать. К сожалению, несмотря на всю осторожность свечи при замене довольно часто ломаются.
В большинстве случаев — это происходит внутри гнезда

Поэтому вам заранее нужно озаботиться наличием сверла или дрели под рукой

К сожалению, несмотря на всю осторожность свечи при замене довольно часто ломаются.
В большинстве случаев — это происходит внутри гнезда. Поэтому вам заранее нужно озаботиться наличием сверла или дрели под рукой. С их помощью вы сможете убрать из отверстия остатки стержня

С их помощью вы сможете убрать из отверстия остатки стержня.

ПОШАГОВАЯ ИНСТРУКЦИЯ ЗАМЕНЫ СВЕЧЕЙ НАКАЛИВАНИЯ

Чтобы провести замену свечей на своём автомобиле, просто следуйте приведённому ниже алгоритму.

Дайте двигателю остыть. В противном случае вы рискуете получить ожог.
Откройте капот и снимите кожух.
Отсоедините провод, подключённый к минусовой клемме.
Снимите впускной коллектор.
Осмотрите двигатель визуально

Найдите место, где установлены свечи накаливания
Сконцентрируйте внимание на форсунках. Обычно нужные вам элементы, замену которых вы хотите осуществить, находятся именно там.
Открутите фиксирующие гайки.
Снимите наконечники кабелей.
Очистите отверстия форкамеры.
Почистите свечные каналы (это нужно делать с помощью развертки)
Впоследствии на канавки наносится смазка

В идеале для удаления нагара лучше всего подходит устройство, подающее поток сжатого воздуха.
Замена свечей накаливания происходит посредством специального ключа

С его помощью вам нужно выкрутить элементы, соблюдая при этом максимальную осторожность. Свечи очень легко ломаются у основания

После того как свечи накаливания извлечены — непосредственно перед их возможной заменой необходимо провести осмотр и проверку

При этом вам нужно использовать прибор. Большинство автомобильных экспертов сходятся во мнение, что даже если вы обнаружили всего одну неисправную свечу, лучше заменить весь комплект.

С помощью динамометрического ключа проведите замену деталей.
Наденьте наконечники от свечных проводов и закрутите гайки. Не забудьте проверить плотность посадки, также убедитесь, что контакты полностью закрыты.
Подсоедините минусовой провод к аккумулятору.

В конце процедуры замены нужно будет установить на место впускной коллектор. Чтобы проверить только что установленные детали просто запустите двигатель. Если мотор работает стабильно, значит, всё в порядке.

Внимание!
Только после того, как вами будет проверена работоспособность новых деталей, можно будет установить на место защитный кожух. Замена элементов накаливания под силу каждому водителю. Достаточно подготовить набор инструментов и следовать инструкции

У опытного водителя весь процесс может занять не более 20-40 минут

Достаточно подготовить набор инструментов и следовать инструкции. У опытного водителя весь процесс может занять не более 20-40 минут

Замена элементов накаливания под силу каждому водителю. Достаточно подготовить набор инструментов и следовать инструкции. У опытного водителя весь процесс может занять не более 20-40 минут.

Замена свечей накаливания на дизельном двигателе, стандартная процедура, благодаря которой выполняется успешный запуск автомобиля в холодное время года, а также увеличивается ресурс долгой эксплуатации устройства. В представленной статье пойдет речь о том, как выполняется процесс замены, принцип работы и прочее.

Как работают свечи накала на дизеле и их устройство

У калильных свечей есть небольшое визуальное сходство со своими бензиновыми аналогами, но для искрообразования они не применяются. Основной частью изделия является нагревательный элемент, выполненный в виде спирали, изготовленной на основе металлов либо керамических материалов.

В современном нагревательном наконечнике может скрываться пара спиралей, одна из которых является регулировочной, а вторая — нагревательная. Первая из них задействована для защиты от перегрева. Главным фактором выступает то, что из-за повышения рабочей температуры происходит рост электросопротивления.

Конструкторы предусмотрели наличие пространства в промежутке между нагревательной трубой и спиралями. Данная полость заполнена специальным изолятором, который выполняет несколько функций:

• эффективно передает тепловую энергию;
• защищает спираль от внешнего воздействия;
• формирует комфортные условия работы.

В устройствах с металлическими спиралями наконечник может раскаляться до 1000С. Нагрев занимает несколько больше времени, чем у керамики.

В приборах с керамическими вставками применяется аналогичный функционал. Разница лишь в том, что спираль скрыта в дополнительную оболочку из керамики. Такой конструкционный подход позволяет в считанные секунды осуществить накал.
