Как самостоятельно поменять ремень грм на автомобиле ваз 2110 (8 клапанов)?

Как заменить ремень ГРМ на ВАЗ 21124?

На ВАЗ 21124 ремень ГРМ вращает два распределительных вала. Его замена производится без прогрева двигателя, а перед началом работ вся электрическая система авто должна быть отключена. Для этого достаточно демонтировать аккумуляторную батарею.

Ремень ГРМ скрыт под защитной крышкой. Ее удерживают на месте четыре шестигранных болта. Кроме того, для удобства работы потребуется снять абсорбер, а также генератор и его приводной ремень. По завершении этого поршень первого цилиндра перемещаем в верхнюю мертвую точку. Использовать стартер для прокрутки поршневой группы категорически запрещено, все работы должны выполняться только руками. Повернуть поршня можно с помощью крепежного болта, расположенного на шкиву коленвала. Кроме того, на данном этапе необходимо проверить совпадение установочных меток. Первая пара меток размещена на корпусе масляного насоса и шкиве коленвала, а вторая пара – на распределительных валах и на задней части защиты ремня ГРМ.

Шкивы генератора и коленвала необходимо снять. Во время этого сам коленчатый вал должен быть жестко зафиксирован. Аналогичная процедура проводится и с распределительными валами. После ослабления гаек на натяжном ролике ремень можно снимать со своего места.

Перед установкой нового ремня все метки должны быть проверены повторно. Установка начинается со шкива коленчатого вала. Надеваем ремень на шкив, а затем проводим его левую половину через помпу и натяжной ролик. Правая половина ремня одевается на направляющий ролик и распределительные валы. Во время установки ремень обязательно должен быть немного натянут.

После завершения установки подтягиваем натяжной ролик, затягиваем шкивы и повторно проверяем метки. По завершении этого прокручиваем коленчатый вал на несколько оборотов и вновь проверяем состояние меток. В случае их совпадения можно начинать всю последующую сборку.

Верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

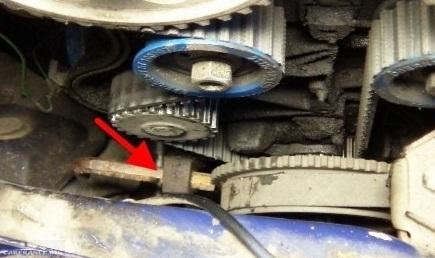

Блокирование шкива коленвала

Выставление меток на коленвале

Выставление меток на шкивах клапанов

Замена ГРМ Ваз 2110 — 8 клапанов

Для снятия и установки ремня ГРМ на Ваз 2110 необходимо выполнить следующие действия:

Снимаем ремень привода генератора

Ключом на 10 отворачиваем болты передней крышки ГРМ Ваз 2110: два сбоку и один в центре

Снимаем крышку ГРМ, правое колесо и пластиковый щиток моторного отсека

Головкой на 19 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B)

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров. Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика

Отворачиваем болт крепления шкива привода генератора и снимаем шкив привода генератора Ваз 2110

Ключом на 17 ослабляем гайку крепления натяжного ролика Ваз 2110 и поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен

Снимаем ремень ГРМ с двигателя Ваз 2110

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки под роликом установлена дистанционная шайба. Установка ремня привода ГРМ Ваз 2110 выполняется в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень. Затягиваем гайку крепления натяжного ролика и заворачиваем на место болт крепления шкива привода генератора и головкой на 19 проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. На этом замена ГРМ Ваз 2110 завершена.

Метки ремня Ваз 2110 8 клапанов

Схема привода распределительного вала Ваз 2110: 1 – зубчатый шкив коленчатого вала, 2 – зубчатый шкив насоса охлаждающей жидкости, 3 – натяжной ролик, 4 – задняя защитная крышка, 5 – зубчатый шкив распределительного вала, 6 – зубчатый ремень.

Ваз 2110 выставление метак ремня ГРМ: А – установочный выступ на задней защитной крышке, В – метка на шкиве распределительного вала, С – метка на крышке масляного насоса, D – метка на шкиве коленчатого вала.

Если после установки ремня ГРМ метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня Ваз 2110 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Помощь в выборе ремня и роликов ГРМ

От качества выбранных на замену роликов и ремней зависит надежность, эффективность и продолжительность работы мотора.

Как показывают исследования, стоимость ремня составляет от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

Покупая запчасти, ориентируйтесь на мнения владельцев автомобиля ВАЗ 2110. Существует множество форумов. Также проконсультируйтесь со специалистами на СТО. Они смогут дать профессиональный совет, или даже заказать для вас качественные комплектующие.

Опросы среди владельцев творения АвтоВАЗа, а именно ВАЗ 2110, показали, что самыми востребованными ремнями являются изделия производства следующих фирм:

• Gates;
• Bosch;
• Kraft;
• Power Grip;
• Dayco;
• Contitech.

Что же касается роликов, то здесь лучше обратить внимание на такие бренды:

• Gates;
• Power Grip;
• ВПЗ;
• БРТ;
• Dayco;
• Marel.

Разумеется, выбор сугубо индивидуален и зависит от финансовых возможностей и доступного ассортимента отдельно взятого магазина. Но если нужных элементов в вашем городе нет, их всегда можно заказать через Интернет. В наше время это не проблема.

Ресурс ремня

Чтобы понять, когда менять ремень необходимо, нужно периодически производить его визуальный осмотр. Делать это рекомендуется через каждые 25 000 км. А вот при обнаружении каких дефектов ремень нужно менять обязательно:

• поверхность ремня начала покрываться трещинами, на ней появились сколы и глубокие царапины;
• если обозначилось повреждение зубьев на внутренней поверхности ремня;
• на ремне стали видны масляные пятна.

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

А вот ремни каких фирм рекомендует покупать производитель:

• Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
• Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
• А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
• ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
• Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
• Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
• Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.

Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:

Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112, 2001

Комментарии 52

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой. P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик. Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

ВАЗ 2110 8 клапанов замена ремня грм

Последовательность замены:

1. Отсоединить минус на аккумуляторе.
2. Открутить шесть болтов и снять защиту ремня.
3. Со стороны места пассажира, снять колесо
4. Извлечь пластиковый щит со стороны мотора.
5. Прокрутить коленчатый вал, слева направо используя ключ.
6. Проделывать эту процедуру до тех пор пока отметки не совпадут.
7. Произвести блокировку маховика.
8. Снять с генератора шкив.
9. Сменить ремень.
10. Произвести тщательную очистку, и высушите место установки любой чистой губкой.
11. Вставить новую деталь (ролик), двигая его по стрелкам, слева на право, пока производится натяжение ремня.
12. Провести сверку соответствия отметок. Провести проверку уровня натяжения ремня.
13. Собрать механизм.

Замена

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;
• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Одна из составляющих долговечности работы вашего двигателя – своевременная замена ремня привода газораспределительного механизма. Особенно это касается владельцев 16-клапанных моторов. Думаю, нет смысла останавливаться на гнутых клапанах. Все всё про это прекрасно знают. Если вы владелец 1,5 — 1,6 литрового 8-клапанного агрегата, то негативных последствий обрыва ремня ГРМ у вас будет гораздо меньше. Но поверьте, будет очень неприятно неожиданно заглохнуть где-нибудь за городом. Поэтому не ленитесь и почаще снимайте пластиковый защитный кожух привода ГРМ, чтобы удостовериться в хорошем натяжении и состоянии ремня.

Замена ремня

Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.

8-клапанный

Последовательность работ будет следующая:

Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления

Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.

Замену можно считать завершенной.

16-клапанник

Схема механизма ГРМ 16 клаппаной ВАЗ 2110

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Потому в данном случае работу нужно выполнять следующим образом.

1. Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
2. Освободите датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
4. Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабьте гайку, которая располагается на ролике-натяжителе.
7. Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
8. Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
11. Натяните ремень, используя ролик-натяжитель.
12. Проверьте, упругость после натяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
14. Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
15. Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.
