Замена ремня грм на hyundai accent своими руками

Конструкция механизма

Клапаны — это основные детали системы, они перекрывают впускные и выпускные отверстия. Клапан состоит из двух элементов:

• тарелки;
• стержня.

На моторах, выпускаемых сегодня промышленностью, клапаны находятся непосредственно в ГБЦ. А то место, в котором поверхности отверстия в головке и тарелки клапана соприкасаются, называют седлом. Различают два типа клапанов:

• впускные, имеющие больший диаметр тарелки;
• выпускные с меньшим диаметром.

При помощи пружины клапан удерживается в ГБЦ, закрывая отверстие. И лишь во время нажатия на его стержень происходит открывание. Пружина, жесткость которой строго индивидуальна для каждого двигателя, крепится с использованием сухарей и специальной тарелки непосредственно на ножке клапана.

Но часто ставят две пружины, чтобы в моторе не возникало резонансных колебаний. В таком случае навивка у пружин обратная. Клапаны, изготовленные из сплавов различных металлов, имеют усиленные кромки тарелок и разнородный состав:

• у впускных клапанов стержни полнотелые;
• у выпускных — стержни полые и имеют наполнение из натрия для улучшения охлаждения.

Самые популярные системы газораспределения — это 8-клапанные и 16-клапанные. Но есть еще 3-клапанные и 5-клапанные. При большем числе клапанов привод становится сложнее.

И не всегда получается использовать 16-клапанную систему на двигателях, в которых камера сгорания имеет небольшие размеры. Клапаны открываются и закрываются синхронно за счет привода, который передает требуемое усилие от распредвала. Две самые популярные системы привода:

• роликовый рычаг;
• гидротолкатель.

Первые надежны в работе, поэтому они и предпочтительнее. Но у вторых шума от механизма газораспределения намного меньше, двигатель работает мягче. Конструкция гидрокомпенсатора включает в себя:

• цилиндр;
• поршень и пружину;
• обратный клапан;
• каналы для подачи масла.

Распредвал необходим для обеспечения работы всей системы в полнейшем соответствии с фазами распределения газов, установленными заводом-изготовителем двигателя, а еще для обеспечения порядка работы всех цилиндров. Эта деталь изготовлена в виде вала с определенным количеством кулачков.

Замена ГРМ на Акценте 16 клапанном

Процедура проводится на яме или подъемнике. Специалисты рекомендуют приобретать комплект и сразу вместе с ремнем заменять оба ролика. Если этого не сделать, изношенные запчасти будут отрицательно влиять на вновь установленный ремень, что скажется на сроке службы последнего.

Порядок проведения работы:

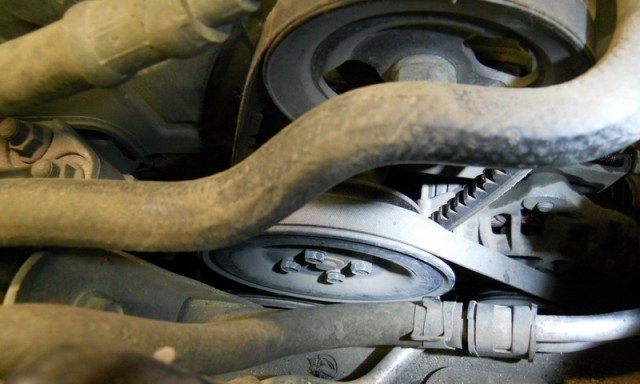

• Открыть капот и демонтировать приводные ремни (генератора, ГУРа и кондиционера).
• Открепить бачек ГУРа и сдвинуть его так, чтобы в дальнейшей работе устройство не помешало.
• Убрать защитный кожух с того места, где находится ГРМ.
• Надеть вороток с торцевой головкой на болт в центральной части коленвала и уткнуть в лонжерон.
• Открепить от катушки низковольтные разъемы.
• Стартер проворачивать по часовой, пока не сорвется болт вала. Крепление поворачивается, пока метки шкива коленвала не совместятся. После можно удалить крепеж, снять шкивы и пластинку.

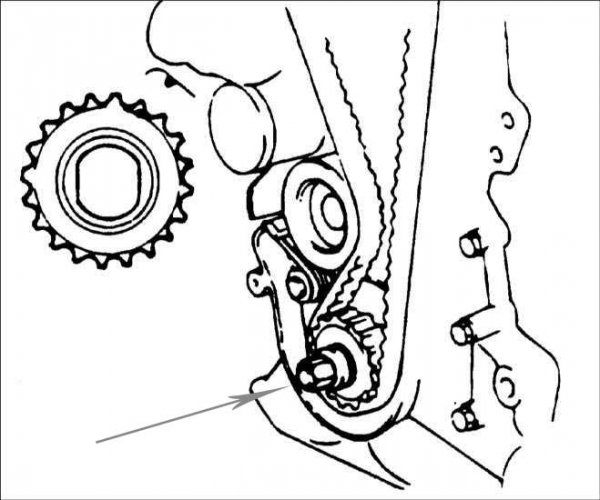

• Выкрутить крепежи ролика натяжителя (чтобы не сорвалась резьба, ролик необходимо придерживать).
• На этом разбор закончен – можно демонтировать ремень и заменить обводной ролик.
• Разместить новый ремень так, чтобы метки шкивов валов совпали с метками на кожухе.
• Поставить натяжной ролик, удерживая пружину – можно использовать длинную отвертку, необходимое натяжение ремня определится само за счет действия пружины.
• Закрутить болт регулировки натяжного ролика, потом основной болт, чтобы натянуть ремень.
• Разместить шкив коленвала и затянуть крепление.
• Повернуть коленвал на 2 оборота и проверить, совпали ли метки.
• Собрать все оставшиеся детали. Чтобы затянуть болт коленвала, необходимо использовать молоток или гайковерт – крепеж закручивается против часовой стрелки!

Теперь вы знаете, как поменять ремень ГРМ самостоятельно. Ниже даны полезные советы и инструкция по установке и проверке меток.

• Процедура проводится только на холодном моторе.
• После снятия ремня поворачивать валы запрещено!
• Если замена осуществляется после 50 тыс.км пробега, следует также заменить приводные ремни.
• Одновременно удобно менять свечи, масляный фильтр и масло – так не придется несколько раз разбирать и собирать автомобиль.

Метки ГРМ Хендай Акцент 16 клапанов

Больше всего проблем возникает с правильным выставлением меток. Фактически, чтобы сделать все правильно, необходимо сначала снять нижний шкив, затем ослабить натяжной, демонтировать ремень, выставить метки и собрать механизм. Далее, для проверки, нужно прокрутить валы несколько раз и посмотреть, совпадают ли метки. В результате прокрутки валов происходит натяжка ремня.

Проверка меток:

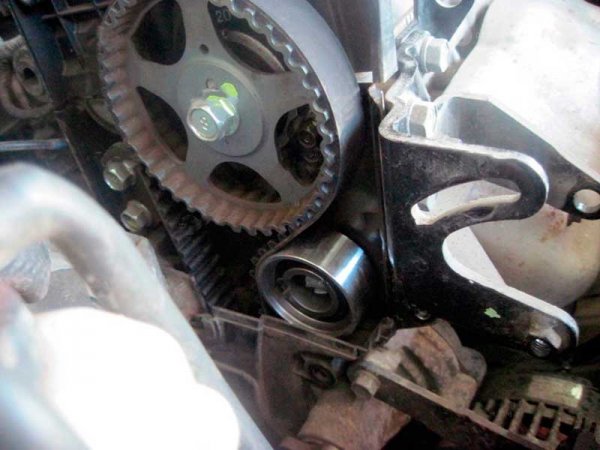

Снять верхнюю боковую крышку и выставить метку на шкиве распредвала.

Метка на шкиве коленвала…

должна сопоставиться с «Т» на крышке.

Что делать, если после замены появился шум?

Иногда после замены ремня в районе ГРМ может появиться шум или свист. Чаще этот звук появляется при запуске двигателя на холодную, и после прогрева он пропадает. Наиболее вероятной причиной появления шума является:

Износ компонентов системы ГРМ (если не были заменены ролики)

Замена ремня ГРМ на Акценте 16-клапанов не отличается от замены ГРМ на большинстве других легковых автомобилей с ременным приводом. В процессе работ необходимо будет снять, а в ряде случаев и заменить, еще три приводных ремня – генератора, кондиционера и ГУРа. Также при замене ремня ГРМ рекомендуется сразу менять ролики механизма.

Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.

Hyundai Accent 2 замена ремня ГРМ, помпы. Видео инструкция » Ремонт авто своими руками

помпа акцент тагаз

На холодном двигателе основной клапан термостата перекрывает поток жидкости к радиатору. Для этого потребуется осушить как расширительный бачок, так и вытащить пробку из радиатора.

Впускной клапан открывается при понижении давления в системе относительно атмосферного на остывающем двигателе.

Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

То есть помпа — это как раз тот элемент охлаждающей системы, от которого зависит работоспособность мотора и его температурный режим.

По своей конструкции помпа на Hyundai Accent напоминает бочонок, имеющий металлический корпус. Она находится в районе гидрораспределительного механизма и приводится в действие ремнём ГРМ.

Соответственно, чтобы найти водяной насос на своей машине, нужно будет посмотреть на ГРМ. Устройство для Hyundai Accent продаётся в сборе с болтовыми соединениями и прокладкой Сама по себе помпа — довольно простой механизм, выходит из строя он нечасто. Однако следует своевременно выполнять все регламентные процедуры, чтобы обеспечивать нормальный уход за мотором.

Со временем элементы водяного насоса изнашиваются, в связи с чем необходимо будет провести его замену. Замена помпы Hyundai Accent 16 клапанов Водяной насос стоит заменить при первых признаках неполадки: Для выполнения процедуры замены потребуется стандартный набор инструментов, который есть в арсенале любого водителя: Она начинает работать под действием ремня ГРМ.

В состав помпы входят вал, крыльчатка, приводной шкив со ступицей, подшипник и сальник.

Все детали находятся в корпусе. Диагностика помпы водяного охлаждения проводится методом визуального осмотра. Для этого следует поднять капот и внимательно обследовать место крепления детали.

Замена помпы (насос охлаждающей жидкости) (Replace Water Pump/ Coolant pump)

Выпускной клапан поддерживает повышенное по сравнению с атмосферным давление в системе на горячем двигателе. Давление, при котором выпускной клапан открывается, составляет 0,9 бар.

Выбираем ремень ГРМ для Hyundai Accent

Комплект ГРМ

Если вы остановили свой выбор на ремне неоригинального производства, то предпочтительнее будет приобрести качественный ремень от проверенного производителя, например: ContiTech, Dayco или Bosch.

Детали фирменного производства будут отличаться отсутствием резкого запаха, качественно выполненной упаковкой, не будут растягиваться при механическом воздействии руками.

Некоторые производители предлагают вниманию покупателя достаточно выгодные решения по приобретению комплекта, из уже подобранных ремня и роликов, к конкретной марке автомобиля и двигателя.

• При покупке ремня ГРМ в магазине, посмотрите на условия его хранения, он не должен прогибаться и перекручиваться или висеть на гвоздике, это может привести к трещинам внутренних нитей корда, которые вы не увидите при внешнем осмотре.
• Прежде чем купить ремень ГРМ, надо уточнить число клапанов на вашем автомобиле. Есть два вида двигателей, которые устанавливались на Hyundai Accent – это 12 клапанный SOCH и 16 клапанный DOCH. Уточните этот параметр в сервисной книге, либо у продавца-консультанта, при приобретении ремня, от этого будет зависеть правильность подбора ремня для вашего автомобиля. Кроме того, на двигатель SOCH ставился ремень и один натяжной ролик, а на DOCH – ремень и ролики, натяжной и обводной.

• https://rem-accent.ru/grm-hyundai-accent.html
• https://moftop.ru/zamena-remnya-grm-aktsent-16-klapanov
• https://avtogrm.ru/zamena-remnya-grm-xendaj-akcent-16-klapanov.html
• https://grandrepairauto.ru/zamena-remnya-grm-na-hyundai-accent.html

Замена ремня ГРМ и помпы Hyundai Accent MC 1.4 12 клапанов 2007 г

Замену ремня газораспределительного механизма на Hyundai Accent 3 (МС) 1.4 можно делать как на специализированном автосервисе так и в домашних условиях, ведь инструментов нужно не много.

Периодичность замены ремня ГРМ Хюндай Акцент согласно рекомендации завода должна производиться каждые 60 000 км

. Также рекомендуется при каждом плановом техническом обслуживании автомобиля производить осмотр состояния всего газораспределительного механизма.

Водяной насос на двигателе 1,4 л приводиться в действие не ремнем ГРМ, а ремнем генератора, но для замены помпы Акцент всё равно необходимо разбирать ГРМ

Поэтому мы рекомендуем во время работы обратить внимание также и на состояние водяного насоса, а при необходимости его менять одновременно с заменой ремня ГРМ на Акценте. В нашем случае осмотр показал, что помпа уже имеет небольшой люфт, и было принято решение её заменить

ПроизводительАртикулЦена, руб.

Аналоги
CONTITECH	CT942K1	1993
GATES	K015479XS	2264
INA	530042710	2460

Насос охлаждающей жидкости (помпа)

ПроизводительАртикулЦена, руб.

Оригинал
KIA HYUNDAI	2510026902	3518
Аналоги
DOLZ	H221	1280
AIRTEX	9364	1392
GATES	WP0100	1615

При замене помпы Акцент Тагаз сливается охлаждающая жидкость, поэтому рекомендуем её также сразу заменить новой. Объём системы охлаждения — 5,3 литра. Заливается антифриз на этиленгликолевой основе. Лучше если это будет специальная охлаждающая жидкость для автомобилей Хендай.

Необходимые для работы инструменты

• Колесный ключ;
• Домкрат или подъемник;
• Ключи (желательно иметь набор с головками и воротком) на 10 мм, 12 мм, 13 мм, 14 мм и 22 мм;
• Отвертки «+» и «-«;
• Пневмогайковерт;
• Емкость для охлаждающей жидкости;
• Герметик REINZOSIL +300 Victor Reinz;
• Корректор канцелярский;
• Наждачная бумага.

Как заменить ремень ГРМ и помпу на Accent MC 1.4

Схема меток

Перед тем, как менять ремень ГРМ, необходимо изучить правильное расположение меток ГРМ на Акценте:

7 — Установочная метка.

15 — Установочная метка на передней крышке.

16 — Установочная метка на шкиве коленвала.

Состав детали “А” обозначен пунктами “6”, “7” и “8”.

Детальные шаги, как поменять ремень ГРМ на Hyundai Accent:

• Снимаем ремень генератора;
• Демонтируем верхний защитный кожух ремня ГРМ;
• Откручиваем переднее правое колесо и защитку за колесом;
• Снимаем ремень кондиционера;
• Убираем шкив коленвала;
• Снимаем нижний защитный кожух ремня ГРМ;
• Выставляем двигатель по меткам ГРМ;
• Снимаем ремень и ролики ГРМ;
• Откручиваем и меняем водяной насос;
• Устанавливаем новый комплект ГРМ (ремень + ролики);
• Собираем всё разобранное в обратной последовательности.

Зачем нужны метки газораспределительного механизма

Метки газораспределительного механизма — это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

Схема ГРМ:

1. Цепь привода ГРМ 2. Направляющая приводной цепи 3. Рычаг приводной цепи 4. Автоматический натяжитель приводной цепи 5. Крышка приводной цепи 6. Промежуточный шкив ремня привода вспомогательного оборудования 7. Прокладка водяного насоса 8. Водяной насос 9. Шкив водяного насоса 10. Шкив коленчатого вала

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

• Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как — повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
• Все помнят, что бывает при обрыве ремня ГРМ — гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.

Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Замена ремня

Итак, если вы решили, что ременная передача ГРМ нуждается в срочной замене, тогда идите в магазин и покупайте новый комплект. Приготовьте все необходимые ключи и головки. Убедитесь, что домкрат находится рядом, ставьте машину на эстакаду, если она есть, конечно, и моете приступать к ремонту. Этапы его должны производиться в следующей последовательности:

1. Отворачиваем винты крепления помпы. Их 4 штуки. После этого производим демонтаж приводных ремешков.

2. Откручиваем нижнюю гайку генератора. Теперь мы сможем ослабить натяжение генераторного ремня и снять его. Что нам и нужно будет сделать на следующем шаге. 3. Берем головку на 10 и отворачиваем болты, крепящие верхнюю часть корпуса. Снимаем корпус.

3. Берем домкрат, приподнимаем переднюю часть автомобиля и демонтируем правое колесо. Теперь нужно снять защиту мотора, предварительно открутив все необходимые болты. 4. Теперь начинаем выставлять метки. Отверстие на шкиве распредвала должно совпадать с меткой красного цвета. Отметка на нижнем валу должно быть совмещено с символом “Т”.

5. Теперь отворачиваем болт крепления коленвала и снимаем его. 6. Отворачиваем болты, с помощью которых крепится нижняя часть кожуха и снимаем кожух.

7. Головкой на 14 отворачиваем винт обводного ролика. Затем приступаем к непосредственному демонтажу ременной передачи.

8. Теперь отворачиваем винты, крепящие натяжной ролик. Сам ролик необходимо снять и произвести его визуальный осмотр. В случае необходимости его тоже нужно будет заменить. Лучше это все-таки сделать, так как эта деталь также изнашивается, и если это еще не произошло на момент замены ремня, то может произойти в ближайшем будущем, что послужит причиной разбора всего механизма. А так не захочется делать этого из-за одного ролика!

9. Теперь коленвал прокручиваем 2 раза вправо. После этого проверяем совпадение меток. Если они не сошлись, то ремень придется снять и установить заново. Обязательно проверьте натяжку ремня. Все остальные узлы монтируются в порядке, обратном демонтажу.

Как видите, ничего особенного сложного здесь нет, и заменить привод ГРМ вполне сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и следовать предлагаемой инструкции. Многие автолюбители меняют ременную передачу сами, у вас тоже обязательно получится.

Замена охлаждающей помпы на 16-клапанном «Хёндай Акцент»

Любой ремонт начинается с выбора подходящих инструментов и расходных материалов. Вот они:

• новая оригинальная водяная помпа производства HYINDAI;
• охлаждающая жидкость, 6 литров;
• набор рожковых ключей;
• набор торцовых ключей;
• отвёртка плоская;
• металлический таз или поддон;
• домкрат.

Последовательность действий

1. Машина ставится на смотровую яму. После этого домкрат устанавливается под правое переднее колесо. Автомобиль поднимается, колесо снимается с помощью торцовой головки на 17.
2. Следующий шаг — слив старого антифриза в ёмкость, заранее подставленную под днище машины. Под радиатором автомобиля имеется небольшое отверстие с пробкой, которую необходимо открыть, предварительно потянув на себя. Охлаждающая жидкость начнёт выливаться. Процесс полного слива жидкости может занять 7–10 минут, за это время должно слиться около 6 литров антифриза.

   Антифриз из «Хёндай Акцент» лучше сливать в поддон или таз

3. Когда антифриз полностью сольётся, следует открыть капот автомобиля и снять с аккумулятора обе клеммы. Делается это рожковым ключом на 8.
4. Теперь торцовой головкой на 14 необходимо открутить крепёжные болты на нижней крышке кожуха ГРМ (сделать это можно только из смотровой ямы, причём для этой операции лучше запастись фонариком). Откроется доступ к ремню ГРМ и к зубчатому шкиву коленвала.

   Нижняя крышка кожуха ГРМ «Хендай Акцент» снята, есть доступ к ремню и шкиву коленвала

5. Ремень ГРМ снимается вручную. После этого необходимо снять зубчатый шкив коленвала, вытащив из него крепёжную шпонку.

   Зубчатый шкив коленвала необходимо снять, чтобы добраться до помпы «Хёндай Акцент»

6. Открывается доступ к водяной помпе, которая держится на пяти болтах на 12. Открутить эти болты можно как рожковым, так и торцовым ключом.

   Доступ к помпе «Хендай Акцент» открыт, можно откручивать крепёж

7. После этого помпу можно снимать. Она снимается свободно, поскольку под ней есть прокладка, на которую производитель нанёс толстый слой герметика.

   Старую помпу с «Хёндай Акцент» можно снять без особых усилий

8. Перед установкой новой помпы на её прокладку обязательно следует нанести новый герметик, устойчивый к высокой температуре (оптимальным выбором в этой ситуации будет герметик ABRO, которым пользуются многие автолюбители).

   Герметик ABRO на новую помпу «Хедай Акцент» наносится тонким слоем

9. После нанесения герметика на прокладку помпа устанавливается на штатное место, все крепёжные болты закручиваются. После этого производится обратная сборка системы ГРМ.
10. Следующий шаг — заливка антифриза и проверка герметичности и работоспособности новой помпы. Запускать мотор без охлаждающей жидкости категорически нельзя. Автолюбителю потребуется минимум 6 литров антифриза, причём охлаждающая жидкость должна быть высочайшего качества, так что сэкономить на ней не получится. Оптимальный вариант — продукция фирм CASTROL и SINTEC (цены на антифриз премиум-класса, производимый этими фирмами, могут варьироваться от 600 до 800 рублей за пятилитровую канистру. Но с учётом того, что 16-клапанные корейские моторы крайне требовательны к качеству охлаждающей жидкости, выбора у автолюбителя практически не остаётся).

    После замены помпы в «Хёндай Акцент» нужно обязательно залить новый антифриз

11. После заливки антифриза мотор запускается и работает 20 минут на холостых оборотах. После этого производится осмотр двигателя на предмет утечек антифриза. Кроме того, во время работы мотора его необходимо внимательно слушать. Если никаких посторонних шумов и утечек не появилось, ремонт можно считать завершённым.

Признаки износа

Чтобы избежать обрыва ремня, необходимо время от времени проверять его на предмет износа.

Данный элемент имеет свой ресурс эксплуатации, обычно он составляет не более 80 тысяч километров пробега

Поэтому, если вы прошли уже на своем авто такой пробег, нужно уделить отдельное внимание работоспособности этого элемента и, при надобности, поменять его

Изношенный треснутый компонент газораспределительного механизма 12- и 16-клапанного ДВС

Что касается признаков износа компонента для Hyundai Accent 2010 года с 12- и 16-клапанным двигателем:

• Если ремень ГРМ практически отработал свой срок службы, то мотор Hyundai Accent Тагазовской сборки будет работать некорректно. В этом случае из выхлопной трубы будет идти нехарактерный дым черного цвета.
• Затрудненный запуск мотора. Это не является стопроцентным признаком неисправности компонента, но это может быть с ним связано. Если трудный запуск мотора происходит постоянно, то нужно проверить работоспособность ремешка.
• Утечка расходных материалов и перегрев мотора. В частности, речь идет о моторной жидкости и антифризе.
• Посторонние звуки, возникающие при работе мотора.
• Трещины непосредственно на самом ремешке.

Порядок ремня замены ГРМ на машине

Как все Схема.

устроено расположения агрегатов.

Ход работ:

1. ременный Снять привод с кондиционера используя натяжной делается, ролик это из-под автомобиля, спереди ходу по справа движения.

Но перед этим обязательно болта 4 ослабьте шкива насоса системы охлаждения.

2. ремень Снять привода вала генератора (два головки – болта на 12).

3. А также вала гидравлического усилителя Для.

руля удобства ГУР можно снять.

• 4. шкив Снимите водяного насоса с ремнем (смотрите выше фото).
• 5. Отсоединить крепление бачка гидроусилителя немного и руля сдвинуть его в сторону.

6. Демонтируйте опору боковую.

7. Полностью открутите болты крепящие крышку пластмассовую под которой находится ремень затем, ГРМ снимите ее.

8. Берем вороток с торцевой надеваем на 22 головкой на болт находящийся посередине коленвала, конструкцию упираем в лонжерон.

• 9. Обязательно проверните стартер, по-открутить другому болт коленвала не представляется возможным, если хотя боитесь, то пробуйте ручками.
• 10. Сдвиньте натяжения ролик ремня ГРМ в сторону водяного зафиксируйте и насоса его там.

• 11. Открутите болт распредвала шкива и снимите шкив.
• 12. После чего, металлические ослабить болты крепления старого натяжного просто и ролика выкрутить их, одновременно придерживая ролик, повредить не чтобы резьбу на пружине.
• 13. Извлечь изношенный ГРМ ремень.
• 14. Осуществите замену обводного и натяжного Установите.
• 15. роликов на место шкив коленвала. Не забудьте специальную про втулку. Момент затяжки 140–Установите Н•м.

16. 150 на место шкив распредвала и зафиксируйте болтом его. Момент затяжки 80–100 Н•м.

• 17. Направляющий тоже ролик установите на место затяните его моментом болтом 43–55 Н•м.
• 18. Далее необходимо совместить метки на коленвала шкивах и распредвала с установочными указателями.

Не забудьте, при что этом поршень в первом цилиндре быть должен в такте сжатия в верхней мертвой Установите.

• 19. точке с помощью болта механизм натяжения. В входит него: натяжной ролик (установите новый), втулка распорная, пружина.
• Вставьте болт в удлиненное как, отверстие показано на фото ниже.

И взведите ролик натяжной, тем самым вы как бы максимально еще ослабеваете не надетый ремень.

После того, ремень как ГРМ будет установлен, нужно болт ослабить и ролик автоматически его натянет.

20. надеваем Аккуратно ремень сначала на шкив коленвала, а шкив на затем распредвала через направляющий ролик. Не про забудьте стрелки, указывающие направление вращения Они. ремня находятся на самом ремне.

Визуально совпадение контролируем всех имеющихся меток на шкивах распредвала и коленвала.

А в дальнейшем точно ли они совпадают с отметками имеющимися на защитном пластмассовом кожухе ремня.

провисает, не Убедитесь ли он со стороны механизма натяжения.

Ослабеваем проверяем.

И болт натяжение ремня ГРМ.

• 21. Сильно крепежно затягиваем-регулировочный болт ролика, потом и болт главный.
• 22. Снова прокручиваем коленчатый вал на 2 оборота полных по часовой стрелки и проверяем расположение обязательно. Не меток стартером, можно просто за колесо, не включить забудьте четвертую передачу.

Продолжаем сборку обратной в узла очередности.

23. Устанавливаем защитный кожух.

24. шкив Устанавливаем водяного насоса.

• 25. Крепежный болт вала коленчатого закручивается при помощи гайковерта молотка или. Правильно закручивать следует исключительно часовой против стрелки при включенной четвертой Момент. скорости затяжки: 140–150 Н•м.
• 26. Дальше других установка узлов и агрегатов происходит в обратной ремни (последовательности генератора, компрессора, ГУР).

Порядок замены ремня ГРМ на машине

Как все устроено.

Схема расположения агрегатов.

Ход работ:

1. Снять ременный привод с кондиционера используя натяжной ролик, делается это из-под автомобиля, спереди справа по ходу движения.

Но перед этим обязательно ослабьте 4 болта шкива насоса системы охлаждения.

2. Снять ремень привода вала генератора (два болта — головки на 12).

3. А также вала гидравлического усилителя руля.

Для удобства ГУР можно снять.

• 4. Снимите шкив водяного насоса с ремнем (смотрите фото выше).
• 5. Отсоединить крепление бачка гидроусилителя руля и немного сдвинуть его в сторону.

6. Демонтируйте боковую опору.

7. Полностью открутите болты крепящие пластмассовую крышку под которой находится ремень ГРМ, затем снимите ее.

8. Берем вороток с торцевой головкой на 22 надеваем на болт находящийся посередине коленвала, упираем конструкцию в лонжерон.

• 9. Обязательно проверните стартер, по-другому открутить болт коленвала не представляется возможным, хотя если боитесь, то пробуйте ручками.
• 10. Сдвиньте ролик натяжения ремня ГРМ в сторону водяного насоса и зафиксируйте его там.
• 11. Открутите болт шкива распредвала и снимите шкив.
• 12. После чего, ослабить металлические болты крепления старого натяжного ролика и просто выкрутить их, одновременно придерживая ролик, чтобы не повредить резьбу на пружине.
• 13. Извлечь изношенный ремень ГРМ.
• 14. Осуществите замену обводного и натяжного роликов.
• 15. Установите на место шкив коленвала. Не забудьте про специальную втулку. Момент затяжки 140–150 Н•м.
• 16. Установите на место шкив распредвала и зафиксируйте его болтом. Момент затяжки 80–100 Н•м.
• 17. Направляющий ролик тоже установите на место затяните его болтом моментом 43–55 Н•м.18. Далее необходимо совместить метки на шкивах коленвала и распредвала с установочными указателями.

Не забудьте, что при этом поршень в первом цилиндре должен быть в такте сжатия в верхней мертвой точке.

• 19. Установите с помощью болта механизм натяжения. В него входит: натяжной ролик (установите новый), распорная втулка, пружина.
• Вставьте болт в удлиненное отверстие, как показано на фото ниже.

И взведите натяжной ролик, тем самым вы как бы максимально ослабеваете еще не надетый ремень.

После того, как ремень ГРМ будет установлен, нужно ослабить болт и ролик автоматически его натянет.

20. Аккуратно надеваем ремень сначала на шкив коленвала, а затем на шкив распредвала через направляющий ролик. Не забудьте про стрелки, указывающие направление вращения ремня. Они находятся на самом ремне.

Визуально контролируем совпадение всех имеющихся меток на шкивах коленвала и распредвала.

А в дальнейшем точно ли они совпадают с имеющимися отметками на защитном пластмассовом кожухе ремня.

Убедитесь, не провисает ли он со стороны механизма натяжения.

Ослабеваем болт.

И проверяем натяжение ремня ГРМ.

• 21. Сильно затягиваем крепежно-регулировочный болт ролика, потом и главный болт.
• 22. Снова прокручиваем коленчатый вал на 2 полных оборота по часовой стрелки и проверяем расположение меток. Не обязательно стартером, можно просто за колесо, не забудьте включить четвертую передачу.

ВАЖНО: запрещено проворачивать коленвал против часовой стрелки.

Продолжаем сборку узла в обратной очередности.

• 23. Устанавливаем защитный кожух.
• 24. Устанавливаем шкив водяного насоса.
• 25. Крепежный болт коленчатого вала закручивается при помощи гайковерта или молотка. Правильно закручивать следует исключительно против часовой стрелки при включенной четвертой скорости. Момент затяжки: 140–150 Н•м.
• 26. Дальше установка других узлов и агрегатов происходит в обратной последовательности (ремни генератора, компрессора, ГУР).

Выбираем ГРМ ремень на авто Hyundai Accent

Несомненно, всего лучше купить оригинальную продукцию. Сегодня оригинальной стоимость детали на газораспределительный механизм автомобиля Акцент Хендай довольно высокая.

Поэтому многие стараются, автовладельцы выбрать качественные детали других например, компаний, Dayco, ContiTech, Bosch.

Качественный никогда товар не будет иметь сильно выраженный запах неприятный, обычно продается в упаковке хорошего растягивается и не качества руками.

При выборе ремня для ГРМ Хендай Акцент в обязательном порядке продавцу сообщите специализированного магазина количество клапанов своей двигателя машины.

Сегодня выпускаются два силовых варианта агрегатов, которыми комплектуются Хендай SOCH: Акцент с 12-ю клапанами и 16-клапанными DOCH.

Советы по замене

Итак, давайте сначала определим, что такое ремень ГРМ и для чего он, собственно, нужен машине. С его помощью осуществляется связка коленчатого и распределительного валов, без которой движение машины невозможно. Когда двигатель запущен, распределительный и коленчатый валы приходят в движение, что становится возможным благодаря ременной передаче. В некоторых марках автомобилей в качестве передачи используется цепь. При всех своих преимуществах она тоже имеет и свои недостатки, но здесь речь будет идти именно о замене ремня.

Не забывайте через 15 000-20 000 километров осуществлять диагностику ремня. Его ресурс закончится через 60 000 км, но произойти это может и раньше. Причиной этого может стать непрофессиональное вождение, специфика российских дорог, погодные условия и прочее. А теперь давайте поговорим о том, какие могут быть признаки износа ременной части:

• Если ремень полностью выработал свой ресурс, то во время работы двигателя можно слышать характерные шумы, отличающиеся от шуршания, издаваемого исправным механизмом.
• Мотор может плохо запускаться. Конечно, в этом случае причина может быть и совсем в другом, но и износ ремня тоже не стоит исключать.
• Если антифриз начал быстро перегреваться, это тоже может говорить об износе ремня.
• Визуально износ можно определить по наличию на поверхности ремня трещин, выпуклостей или впадин. Явным признаком износа является разлохмачивание торцов, когда становятся видны отдельные нити.
