Как отремонтировать и заменить печку на газель бизнес

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Последовательность диагностики и ремонта неисправностей печки Газель

В любом случае поиск неполадок начинают с контроля состояния радиатора Для этого необходимо:

1. подсоединить его к горячей воде — нужны два резиновых шланга соответствующего диаметра;
2. при сильном напоре произвести контроль равномерности нагрева радиатора. Если какая-либо из зон прогревается недостаточно, это говорит о наличии засора.
3. При наличии засора радиатор проливают до его очистки. В особенно тяжелых случаях корпус потребуется разбирать. Параллельно очищают место установки радиатора от пыли и других имеющихся загрязнений.
4. По завершении очистки радиатор устанавливают и собирают, после чего вновь проводят испытания работы печки.

Зачастую работы по очистке радиатора сопровождаются заменой патрубков, поскольку иначе есть риск, что из-за скопившейся в них грязи свежеочищенный радиатор быстро выйдет из строя.

Особенностью патрубков является то, что по внешнему виду невозможно определить, какой именно повреждён — сделать это можно, только разрезав трубку. Поэтому патрубки меняют одновременно.

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

• Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.
• Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
• Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
• Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
• Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
• Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
• Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
• Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
• Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
• Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
• Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
• Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
• Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
• Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
• До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.

Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.

Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.

Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.

Для более хорошего действия системы обогрева салона при циркуляции жидкости по малому кругу, а подобная ситуация может поддерживаться очень долго при невысоких минусовых температурах окружающего воздуха, в канале выхода жидкости через нижний клапан терморегулятора есть дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления при входе и выходе отопительного радиатора и более насыщенной циркуляции жидкости через этот отопительный прибор.

Более того, дросселирование клапана на выходе жидкости через нижний клапан терморегулятора понижает вероятность аварийного перегрева мотора в случае отсутствия терморегулятора, так как шунтирующее действие малого круга циркуляции жидкости при этом значительно ослабляется, благодаря этому большая часть жидкости пойдёт через охладительный радиатор.

Дополнительно для поддержки нормальной рабочей температуры охлаждающей жидкости в холодный период года на автомобилях УАЗ перед отопительным прибором могут стоять жалюзи, благодаря которым можно настраивать кол-во воздуха, проходящего через отопительный прибор.

Как только температура увеличивается жидкости до 80 градусов и более открывается верхний клапан терморегулятора, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через отопительный прибор.

Для хорошего функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве мотора объем жидкости возрастает, излишек ее выталкивается за счёт увеличения давления из замкнутого объема циркуляции в бак расширительный. При снижении температуры жидкости, к примеру после прекращения работы мотора, жидкость из бака расширительного под воздействием возникающего разрежения идет назад в закрытый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 бак расширительный конкретно связан с атмосферой. Управление обмена жидкости между баком и замкнутым объемом системы охлаждения изменяется 2-мя клапанами, впускным и выпускным, находящимися в пробке отопительного прибора.

Газель Бизнес Замена Радиатора Печки

Как поменять радиатор печки газель | Бизнес

Для качественного ремонта требуется правильный диагноз, а для его выполнения необходимо знать, как устроен механизм и принципы его работы. Для начала внимательно рассмотрим принцип работы системы отопления в автомобиле. Газель. Как и в большинстве автомобилей, нагрев происходит через нагретую жидкость. Нагревание является побочным эффектом двигателя. Нагрев происходит в результате сгорания топлива и от протирки поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оснащен системой отопления, которая является неотъемлемой частью системы охлаждения. И чем выше температура охлаждающая жидкость в системе охлаждения двигателя, горячее радиатор изоляции.

Затем вентилятор подает воздух, который, проходя через соты, нагревается и распространяется через салон автомобиля. Органы управления Газель установлены для контроля всех параметров нагревателя. Он расположен на центральной консоли автомобиля и имеет такие настройки, как температура, интенсивность и направление воздушного потока. Все элементы управления являются электронными, а все исполнительные механизмы — электрическими. Это очень удобно: для изменения настроек водителю не нужно отвлекаться от вождения. Также возможно регулировать температуру автоматически. Температура контролируется путем изменения количества горячей охлаждающая жидкость, проходит через обогреватель. Это регулирует электрический клапан. Затвор управляется редукторными двигателями.

Кредит 9,9% и рассрочка 0%

диагностика

После подробного ознакомления с устройством вы можете рассказать о неисправностях, точнее, причинах их возникновения. Качественная диагностика — это 50% успешного ремонта

Важно устранить причину неисправности, а не ее последствия. Если из печи дует холодный воздух, это может быть вызвано несколькими причинами:

Gazell замена радиатор отопления (плита)

Игры приветствуют профессора, который нарисовал и придумал панель и прибор.

1. Низкий уровень охлаждающей жидкости в системе охлаждения.
2. Воздушный шлюз.
3. Неисправный термостат системы. Он отвечает за прогрев двигателя до рабочей температуры и предотвращает перегрев двигателя. Вы можете проверить его работоспособность, попробовав форсунки до и после термостата, но двигатель не грелся. Они должны быть разной температуры (прогреть перед термостатом, а затем остудить).
4. Электрический кран вышел из строя. Чтобы проверить эту неисправность, вы должны попробовать насадки до и после крана. При полностью открытом клапане (рукоятка находится в чрезвычайно горячем положении) температура должна быть одинаковой. Также будет полезно проверить утечку на входе в смеситель, жидкость должна свободно течь через отверстия. Если это не так, его необходимо почистить или заменить.
5. Температура окружающей среды слишком низкая. При температуре ниже 20 ° C двигатель автомобиля не может прогреться до рабочей температуры. Вы можете закрыть часть радиатора охлаждения (максимум 50%) для лучшего прогрева двигателя.
6. Радиатор отопителя засорен. Поток жидкости через мусор или накипь.

Ремонт

После диагностики и точной причины неисправности вы можете приступить к ремонту. замена радиатор печки В стало легче, чем в предыдущих версиях. Вы можете провести самостоятельно за небольшое количество времени. Чтобы заменить нас, нам нужно:

1. Слить охлаждающую жидкость из системы охлаждение двигателя.
2. Открутите и снимите нижнюю панель в центральной консоли.
3. Снимите нижнюю перчатку с пассажирской стороны.
4. Открутите хомуты на трубах и снимите их (они будут содержать остатки охлаждающей жидкости; необходимо принять меры для предотвращения попадания жидкости в кабину).
5. Снимите пластиковую крышку, которая крепится тремя болтами до 8.
6. Теперь вы можете вытащить радиатор из его места (нужно аккуратно достать его, чтобы не повредить уплотнение).
7. Мы ставим печать на новый радиатор и собираем все в обратном порядке.
8. После сборки залейте охлаждающую жидкость, запустите и осмотрите все соединения и соединения на предмет утечки охлаждающей жидкости.
9. Если утечек не обнаружено, замените пластиковое дно панели и перчатку.

Эта работа не занимает много времени и не требует большого опыта в ремонте автомобилей. Вы можете сделать ремонт самостоятельно или с помощью специалистов. Следуя приведенным выше рекомендациям, вы сможете качественно диагностировать причину неисправности, после чего будет легко заменить радиатор отопителя.

Лучшие цены и условия покупки новых автомобилей

Ремонт моторчика печки Газель

Моторчик печки является одним из наиболее уязвимых узлов на новых Газелях моделей Бизнес и старше. Причина в том, что в корпусе печки установлен резистор скорости мотора, который в процессе эксплуатации неизбежно покрывается пылью. Через несколько лет резистор неизменно сгорает, зачастую полностью выводя из строя моторчик печки.

В этом случае остаётся заменить радиатор, который сильно обгорает и обычно восстановлению не подлежит. Если моторчик получил серьезные повреждения, то также потребуется его замена.

Данная операция является достаточно трудоемкой из-за особенностей устройства автомобиля. Так, для того чтобы получить доступ к моторчику, необходимо:

1. Полностью разобрать торпеду автомобиля, отсоединив все проходящие там провода;
2. Демонтировать корпус печки и в буквальном смысле распилить его пополам (потребуется верстак);
3. После замены повреждённых узлов корпус собирают и устанавливают на место.

Выполнение данной операции желательно доверять профессионалам, так как при разборке и сборке легко повредить проходящие под торпедой провода. Если ранее проводились какие-либо ремонтные работы или, например, дополнительно устанавливались электрические стеклоподъемники, то провода часто оказываются слишком короткими и их приходится обрезать. Для того чтобы в будущем не возникло проблем с эксплуатацией других узлов, крайне важна высокая квалификация и опыт выполнения соответствующих работ у мастера.

После этого необходимые элементы обрабатывают герметиком. Затем в систему заливают охлаждающую жидкость и проводят прокачку системы охлаждения двигателя — для этого потребуется открутить специальный винт прокачки.

Как снять радиатор печки на газели бизнес

Так как эта Газель у меня на обслуживании, ранее я поменял на ней родную дополнительную электропомпу на электропомпу BOSH. Это мера по помощи в циркуляции ОЖ по патрубкам.

Причин нарушения циркуляции ОЖ по контурам отопления может быть несколько:

• завоздушивание системы
• засорение радиатора отопителя
• засорение резиновых патрубков
• исчерпала свой ресурс основная помпа

Завоздушивание в моём случае отпадает. Весь воздух был удалён из системы и не помогло. Точнее помогло, но не сильно.

Поэтому решено было идти от простого к более сложному — сначала проверить радиаторы и патрубки на засор и потом уже смотреть дальше.

Прежде всего, для удобства работы снимаем пассажирское переднее сидение.

Снимаем, кожух с задней печки. Саму печку откручиваем и снимаем боковую крышку для того, что бы вынуть дополнительный радиатор отопителя салона Газели.

Радиатор отнёс на проливку. В домашних условиях подсоединяем с помощью двух резиновых шлангов к горячей воде и даём напор. Рукой определяем равномерность зон нагрева радиатора. В моём случае, радиатор грелся нормально и равномерно, но установлен был низовым патрубком вверх. И соответственно имел постоянную воздушную пробку вверху. Кто-то из предыдущих установщиков накосячил…

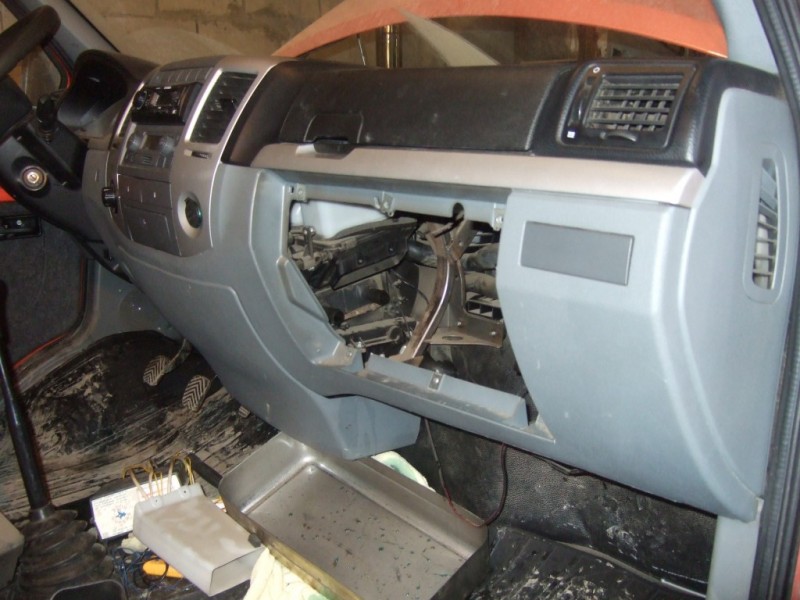

Затем, снимаем радиатор отопителя водителя. Для этого откручиваем бардачёк и вынимаем его.

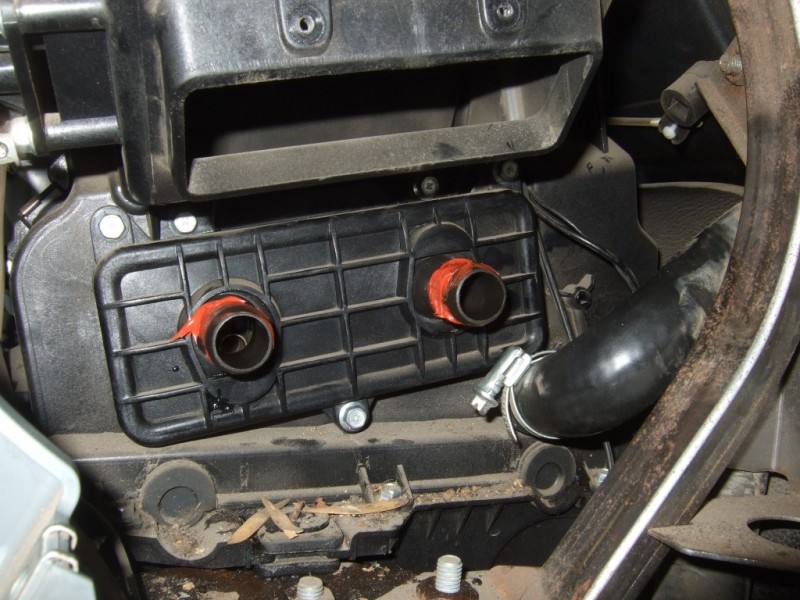

Теперь можно добраться до радиатора отопителя водителя

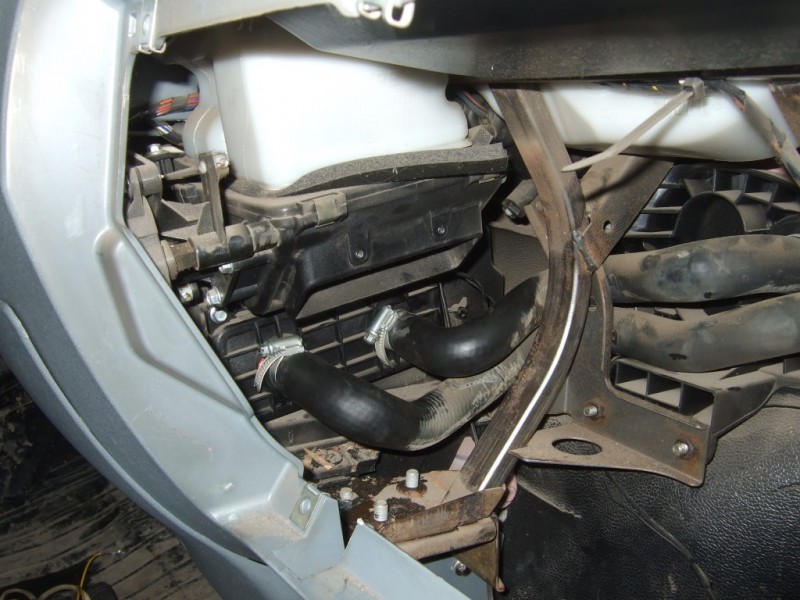

Прежде всего надо обратить внимание на возможные подтёки ОЖ в районе радиатора и патрубков. В моём случае, всё сухо

Правда полость в которой находится отопитель, засрана прилично…

Несём радиатор на проливку. При проливке оказалось, что этот радиатор был подзабит. Пришлось его чистить и проливать серьёзно. После всех процедур радиатор равномерно прогревался и его можно ставить обратно.

Затем, необходимо пролить и продуть все магистрали, по которым идёт ОЖ до и после отопителей. Если где есть засоры прочистить. Если где есть старые и потерявшие эластичность шланги — заменить.

После того, как всё это проделано, собираем всё обратно используя герметик. Некоторые родные хомуты я заменил на обычные.

Выехал на Газели на испытательный прогон. Циркуляция по патрубкам есть. Радиаторы прогреваются, но не достаточно. Заехал на горочку, передом машины вверх. Дал 4000 оборотов в течении 3 минут. Из печек «африка»!

Еду обратно по дороге, опять воздух средней теплоты… Ну, думаю, что-то здесь не так. Останавливаюсь. Даю опять 3000 оборотов. Из печек «африка»…

Вердикт понятен и неприятен — подошла основная помпа. Гонять ОЖ по двигателю, она ещё гоняет, а вот обеспечить нормальную циркуляцию в салон уже не хватает производительности…

Для качественного ремонта необходима правильная диагностика, а для её проведения нужно знать, как устроен механизм и принципы его работы. Для начала подробно рассмотрим принцип действия системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя. Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения. И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Далее, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону автомобиля. Для управления всеми параметрами отопителя Газель установлен электронный блок управления. Он расположен на центральной консоли автомобиля и имеет такие регулировки, как: температура, интенсивность и направления обдува. Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом. Регулировка заслонками осуществляется моторедукторами.
