Замена крестовины карданного вала

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107?

Примечание! Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «Замена карданного вала на автомобиле»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание! Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание! Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик: Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Признаки неисправности крестовин

Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:

• удары и стуки;
• вибрации ходовой части;
• скрипы во время движения или ускорения.

Щелчки и удары

Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.

Видео: люфт крестовины кардана

Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.

Скрипы

Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.

Крестовина может скрипеть из-за отсутствия смазки

Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.

Видео: как скрипит крестовина кардана

Вибрация

Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.

Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.

Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.

Как провести шприцевание?

Давайте рассмотрим процесс проведения этой работы. Стоит отметить, что практически на всех моделях он полностью одинаков, имеются только незначительные различия. Итак, смазка производится в следующем порядке:

• Загоните автомобиль на эстакаду. Под колеса ставят противооткатные упоры;
• Очистите крестовину. Для этого ее сначала протирают ветошью, потом моют соляркой или средством для очистки карбюратора;
• Подготавливают к работе шприц, для этого в него закачивают необходимое количество смазки;
• Открывают доступ к шлицам крестовины, и с помощью шприца через масленку накачивают деталь смазкой. Обязательно открывайте масленку с двух сторон, накачка производится до тех пор, пока с обратной стороны не станет выходить новая смазка, она будет заметно отличаться по цвету.

На этом работу можно считать завершенной.

Выводы

. Как видите, тут нет ничего сложного. Чтобы ответить на вопрос чем шприцевать крестовины кардана, достаточно знать технические особенности этого узла автомобиля. В целом, ни подбор инструмента, ни сам процесс работы не должен вызывать никаких сложностей. Стоит учитывать, что от качества смазки напрямую зависит срок службы крестовин и кардана. Поэтому, не пренебрегайте этой работой.

Шприцевание крестовины карданного вала – достаточно простая работа, которую необходимо регулярно выполнять для поддержания трансмиссии в рабочем состоянии. Тем не менее, многие водители решают обращаться за подобными работами на станции технического обслуживания, тогда как их вполне можно выполнить самостоятельно. Главное, что требуется для выполнения подобного рода работ – это иметь необходимый инструментарий и правильно выбрать, чем шприцевать крестовины кардана. В рамках данной статьи рассмотрим этот вопрос.

Когда и по какой причине нужно менять крестовину кардана

Крестовина – это деталь сама по себе очень прочная и долговечная. Теоретически она способна служить на протяжении пятисот тысяч километров пробега авто. Однако, на практике ресурс значительно сокращается. Он зависит от условий эксплуатации автомобиля, а также от качества изготовления (а точнее, от качества материалов) самой детали. Чаще всего, менять или ремонтировать крестовину кардана приходится при прохождении нескольких десятков тысяч километров.

Наиболее распространенной причиной, по которой потребуется заменить крестовину карданного вала, считается люфт в самом шарнирном соединении. О том, что он предположительно возник, будут сигнализировать различные посторонние звуки при вращении кардана: скрип, стук или металлический звон, а также характерная вибрация в определенных скоростных режимах или во время трогания с места.

Отметим, что в салоне все это хорошо слышно, поэтому водитель быстро поймет, что что-то не так и пора проводить диагностику. В данном случае диагностика – это очень простая операция. Правда, для ее проведения нужна смотровая яма, эстакада или подъемник. Далее нужно включить нейтральную передачу и спуститься вниз, то есть под автомобиль. Затем, удерживая одной рукой крестовину кардана, другой нужно попытаться вращать карданный вал. Если люфт имеется – он сразу будет заметен.

Причин возникновения люфта, как правило, две: износ игольчатого подшипника или износ самой крестовины. В свою очередь, износ происходит из-за вытекания или высыхания смазки в подшипнике, воздействия влаги и пыли, попавшей туда из-за того, что сносился или вообще вылетел сальник

На его состояние необходимо обращать внимание во время покупки и установки крестовины. А также не будет лишним уделять элементу внимание во время любого планового осмотра авто

Иногда явного люфта может и не быть тогда, когда износ подшипника не слишком велик. Кстати, эта неисправность характеризуется специфическими скрипами и писками во время вращения. В этом случае, возможно, не придется сразу менять всю деталь, а будет достаточно лишь заменить смазку. Как это делается, будет рассказано чуть позже.

Не стоит забывать и о том, сколько крестовин в кардане. Их две: передняя и задняя. Осматривать во время диагностики нужно обе

Обратите внимание, как показывает практика, сильнее и чаще изнашивается именно задняя крестовина. Дело в том, что она испытывает большие нагрузки и на нее сильнее воздействуют грязь и вода

Общие сведения о карданном вале и крестовине

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.

Процесс замены

Итак, первый этап – это подготовительные работы. Вы к этому моменту уже должны все собрать и купить.

Так, крестовина кардана (цена на модели ВАЗ) в любом автомагазине обойдется всего от 500 руб. Далее – демонтажные работы. Здесь снимаются сам вал и крестовины.

Прежде чем начинать демонтаж, следует пометить, где конкретно расположены вилки. Для этого вы и подготовили молоток с зубилом. Эти действия позволят затем на этапе сборки значительно облегчить вам задачу. Если не сделать этих меток, то возможна неточная установка. Это грозит появлением биений и вибраций

Конечно, это случается довольно редко, однако чтобы в будущем не было проблем, примите вышеприведенный совет во внимание

Основные неисправности карданного вала

Дефекты, возникающие в кардане, могут иметь различные внешние признаки. Среди наиболее характерных – удары под днищем авто, вибрация и гул, особенно сильный при разгоне. Характер признаков может многое сказать о том, какие части придется заменить.

Ряд несложных неисправностей вполне поддается ремонту своими руками. Для успешного выполнения процедуры необходимо обладать хотя бы минимальными знаниями устройства КВ, а также иметь набор инструментов. Если проблема серьезная, то лучше доверить ее решение профессиональным сервисам. Самостоятельное вмешательство в данном случае может привести кардан в неремонтопригодное состояние.

1. Удары, пинки при включении коробки передач

Если трогание с места сопровождается металлическими ударами, а при разгоне ощущается вибрация:

• Первым делом нужно осмотреть крестовину на карданному валу. Весьма вероятно, что она разрушилась. А удары – следствие люфта в игольчатом подшипнике. В данном случае необходимо заменить деталь.
• Также необходимо проверить степень затяжки болтов карданного вала
• Подвижные шлицы также изнашиваются с образованием люфта. В случае обнаружения дефекта необходимо заменить шлицы.
• Удары могут быть вызваны люфтом в неподвижных шлицах подвесного подшипника. Данная неисправность также устраняется лишь заменой деталей.
• Возможен люфт ШРУСа кардана. В некоторых случаях достаточно перебрать шарнир с заменой смазки. Если же в результате этих действий неисправность не ушла, нужно менять ШРУС.

2. Скрип с постоянным или периодическим характером

При нажатии на педаль акселератора может появляться скрип или писк. Рекомендуется внимательно изучить его особенности, в первую очередь определить – постоянно или периодически возникает посторонний звук. Например, при прогреве машины скрип уходит или остается.

• Заклинивание крестовины кардана, которое также проявляется вибрацией. Явный признак такого дефекта – ржавые подтеки из сальника игольчатого подшипника. Придется потратиться на замену крестовины, так как старая уже повреждена игольчатым подшипником.
• Изношен подшипник промежуточной опоры карданного вала. Такой результат диагностики влечет за собой замену неисправного элемента. Дефект часто проявляется при низких температурах.

3. Постоянный гул, вой или свист, нарастающий со скоростью

Гул, шум или свист постоянного характера, лишь увеличивающийся по мере разгона машины, свидетельствует о неисправности подшипника промежуточной опоры. Значит, смазка в нем уже высохла, и в него проникла влага, вызвав коррозию.

В данном случае не обойтись без тщательной диагностики промежуточной опоры. Если результаты подтвердят неисправность подшипника, нужно как можно быстрее заменить его новой деталью.

Вероятна ситуация, когда подшипник заклинивает. В этом случае он проворачивается в посадочном месте, куда его запрессовывают на заводе. Если это произошло, то просто заменой подшипника уже невозможно решить проблему. Нужно либо восстановить посадочную поверхность, либо менять и эту деталь.

4. Масляные подтеки в месте примыкания кардана к коробке передач

• Там, где соединяется карданный вал и коробка, есть приемный фланец с сальником. Это уплотнительное кольцо с течением времени теряет эластичность и способность обеспечить герметичное соединение. Поэтому необходима периодическая замена сальника.
• Если конструкция КВ такова, что подвижные шлицы соединены с КПП, следует осмотреть шлицевую втулку. Вероятно образование заусенцев и шероховатостей на этом элементе. Есть два возможных пути решения проблемы. Хорошо, если получится убрать эти дефекты наждачной шкуркой. Если же не помогло – тут только замена шлицов.

5. Звон в карданной трубе

• Крышка, предохраняющая от проникновения смазки в трубу, может отвалиться. Проблему решают разрезанием КВ и фиксацией крышки при помощи сварки.
• Произошло отслоение или обрыв опоры сердечника, сделанного из свинца. В продаже нет труб со свинцовыми сердечниками, поэтому придется заменить кардан целиком.
• Образовавшаяся во время сварки карданного вала окалина может остаться внутри. Чаще всего водитель никак не замечает этого. Но бывают случаи, когда особенно большие куски окалины звенят во время движения. Необходимо разрезать кардан и извлечь их.

6. Звон от карданного вала

Наиболее вероятная причина звона – плохое крепление грязеотражателя промежуточной опоры. Нужно выставить его по центру и приварить в четырех местах.

7. Скребущий или шоркающий звук во время движения

Карданный вал во время вращения задевает детали корпуса авто. Наиболее часто кардану мешают картер КПП или детали выхлопной системы.

Демонтаж изношенных деталей

Замена таковых не представляет особых сложностей, и вовсе не обязательно гнать свою «семёрку» на СТО, чтобы произвести такую простую операцию.

Замена крестовин на ВАЗ-2107 невозможна без демонтажа карданного вала.

Для этого не нужна ни специальная подготовка, ни большие навыки или особые инструменты — всё очень просто делается и в гаражных условиях. Порядок работы:

1. Открутить крепление подвесного устройства — 2 болта при помощи ключа № 13. Перед откручиванием желательно обработать резьбовые соединения WD-40 или керосином, а уже через две минуты — откручивать. Это облегчит процесс разборки, да и сохранит резьбу на болтах и гайках.
2. Открутить болты с гайками (4 пары) фланцевого соединения, применив вначале средство для отмачивания ржавчины. Здесь предпочтительнее использовать накидной ключ из-за малых зазоров между фланцем и гайкой (болтом).
3. Та сторона, что входит в муфту, снимается просто — достаточно потянуть на себя уже открученный кардан — там шлицевое соединение без какого-либо другого вида крепежа.
4. Уже снятый карданный вал нужно очистить от грязи и пыли — в чистоте работать и лучше, и правильнее. К тому же грязь может попасть в подшипники, что явно не улучшит их эксплуатационные качества.
5. Следует убедиться в целостности муфты и рабочем состоянии шлицев — было бы неправильным поменять крестовину на ВАЗ-2107, не убедившись в исправности узла в целом. Это делается визуальным осмотром и предварительной проверкой соединения ступицы муфты со шлицевой частью вала. Покачав в разные стороны карданный вал, нужно убедиться в отсутствии слишком большого люфта.
6. Перед заменой следует сделать метки на карданном соединении. Это нужно для того, чтобы избежать дисбаланса после замены деталей — вал тщательно балансируется навариванием пластин на заводе-изготовителе, а изменение положения вынудит вновь перебирать соединение, что, конечно, не входит в планы автовладельца.

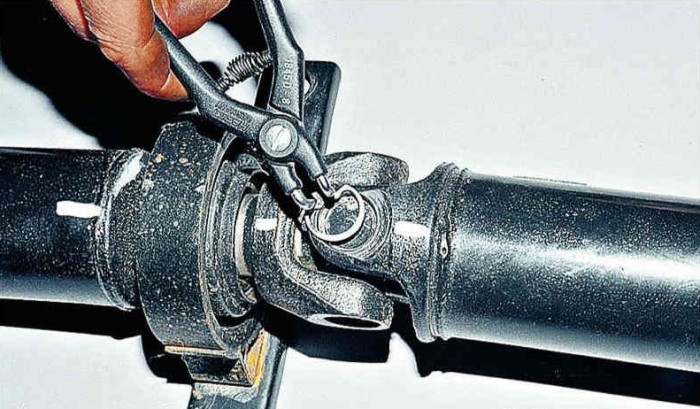

7. Перед тем, как заменить крестовину на ВАЗ-2107, надо снять стопорные кольца, которые фиксируют подшипники-колпачки — их четыре. На каждой шейке крестовины есть кольцевая проточка, в которую защёлкивается стопорное кольцо. Их лучше всего снимать при помощи специальных щипцов с заострёнными концами, которые надо вставить в отверстия стопорного кольца — их два в каждом стопоре. ​Если стопор снимается плохо, то нужно применить ещё и тонкую отвёртку с плоским лезвием.

Такой инструмент может быть как универсальным (работающим как на сжатие, так и на разжим), так и одностороннего действия. Впрочем, многие умельцы умудряются это делать простой отвёрткой или шилом, что нежелательно из соображений техники безопасности.

После того, как все кольца убраны, можно снимать крестовину на ВАЗ-2107. Делается это так:

1. Держа одной рукой за карданный шарнир, нужно выбивать молотком колпачок крестовины, нанося лёгкие удары по нему. Нужно бить до тех пор, пока таковой не опустится до того положения, что выйдет из карданного соединения полностью.
2. Перевернув карданный вал, нужно наносить теперь лёгкие удары по его корпусу максимально близко к крестовине, что позволит демонтировать и другой, противоположный колпачок.
3. Таким образом, шарнир разъединён, и осталось, сбив последние два колпачка, вынуть крестовину. Для этого нужно двумя пальцами, держа крестовину с валом на весу, наносить лёгкие удары по нему, сначала выбив один колпачок. После снятия крестовины оставшийся колпачок выбивается выколоткой.

Это интересно: Как поменять переднее стекло на Mitsubishi ASX

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала
вторичной коробки переключения передач необходимо заменить разрушенные элементы.
При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник,
а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её.
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля,
смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях. Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала –
в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам
для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

• МКПП (механическая коробка передач)
• Задний мост
• АКПП (автоматическая коробка передач)

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

• Вывешиваем любое ведущее колесо с помощью домкрата;
• Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
• Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

• Теперь можно разъединить кардан и фланец дифференциала:
• Выворачиваем гайки крепления поперечины и снимаем ее;
• И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

Замена крестовины карданного вала

Замену крестовин карданного вала удобнее всего производить на снятом валу. Для снятия вала понадобится смотровая яма или подъемник.

Перед снятием вала необходимо пометить расположение всех его деталей относительно друг друга, также отметить положение задней вилки шарнира относительно фланца редуктора заднего моста.

После того, как все детали помечены, открутить 4 гайки крепления вала к фланцу моста, открутить 2 гайки крепления промежуточной опоры подвесного подшипника и вытащить вал из шлицов коробки передач.

Для замены крестовины с помощью специального съемника или подручных средств (двух плоских отверток и шила) изъять из проушин карданного вала и вилки шарнира стопорные кольца.

Далее при помощи молотка и какого-нибудь круглого тупого предмета, желательно такого же диаметра, как и проушина, насквозь выбить из нее противоположную удару пробку.

Так как старая крестовина вышла из строя и уже не представляет никакой ценности, ударами через проставку прямо по ней выбить противоположную пробку. После того, как обе пробки одной вилки выбиты, крестовина свободно извлекается из проушин.

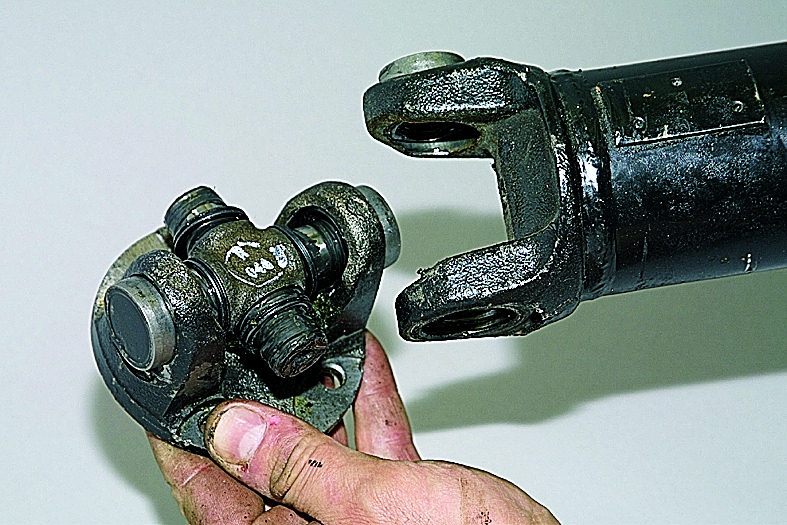

Аналогично изъять остальные пробки и полностью снять крестовину.

После того, как крестовина снята, хорошо очистить от грязи и пыли посадочные места пробок и всю область вокруг крестовины, чтобы при установке в подшипники не попал песок. Напильником удалить все зазубрины в проушинах, пробка должна входить туго, но свободно.

После того, как вилка и карданный вал очищены от грязи, можно приступать к сборке. Для этого новую крестовину завести в проушины вала и слегка вбить одну пробку.

Пробка с подшипником должны быть хорошо смазаны. После того, как пробка слегка вбита, вставить крестовину в подшипник (рабочая поверхность крестовины при этом должна быть чистой) и, придерживая ее рукой, забить пробку вровень с проточкой стопорного кольца и установить его на место.

После этого перевернуть вал и через бронзовую или алюминиевую проставку слегка простучать по крестовине так, чтобы забитая пробка уперлась в стопорное кольцо. Это нужно для того, чтобы зазор между краями крестовины и пробками был максимальным для ее свободного вращения, она не должна подклинивать.

После этого повторно проверяем чистоту рабочей поверхности крестовины и забиваем вторую пробку. Вторая пробка забивается аналогично первой – ровно до проточки стопорного кольца. При установленных пробках крестовина должна свободно вращаться, подклинивание недопустимо.

Установить второе стопорное кольцо и проделать аналогичные операции с вилкой карданного шарнира. Вилку установить по меткам, чтобы исключить дисбаланс и биение карданного вала.

Установить карданный вал на автомобиль в порядке, обратном снятию.
