Замена пыльника шруса на лада калина

Содержание:

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео
Замена шрусов на Калине
Граната
Основные сведения о LADA Kalina
- Характерные неисправности LADA Kalina-1
- Неполадки электрики на LADA Kalina появляются в основном трех видов:
Основные признаки неисправности
Замена шруса калина. Замена пыльника ШРУСа на Лада Калина
Замена внешнего шруса
- Пошаговый порядок разборки
- Пошаговый порядок сборки
Как заменить пыльник ШРУСа на Лада Калина?
Заключение

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

Торцевые головки на «17» и «30».
Вороток или трещотка.
Удлинитель для воротка.
Домкрат.
Противооткатные упоры.
Молоток.
Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
Ставим автомобиль на домкрат и вывешиваем колесо.
Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.
Отмеченные красным маркером болты выкручиваем с двух сторон.
При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

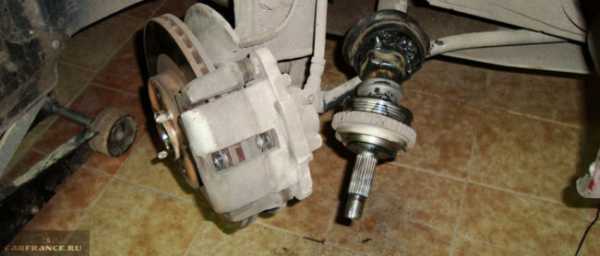

Демонтированный шрус
Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.
Нанося не сильные удары ШРУС сойдёт с места
Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
Затем добавляем смазку в ШРУС.
Новая смазка добавлена в ШРУС
А остатки в пыльник.
Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

ВИС.
GNK.
Оригинальная упаковка ШРУСа GNK

Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

Внешний ШРУС GNK установлен
GLO.

Замена шрусов на Калине

Сначала выложу видео, а под ним уже немного текстового описания:

Первым делом срываем ступичную гайку переднего колеса, предварительно поддев пылезащитный колпачок
Также ослабляем болты крепления колеса и подняв машину домкратом, отворачиваем их до конца и снимаем колесо
Откручиваем гайку крепления шарового пальца рулевого наконечника и при помощи съемника выпрессовываем его
Отворачиваем два болта крепления шаровой опоры
До конца выворачиваем гайку ступицы
Отводим весь узел передней подвески вместе со стойкой назад, тем самым освобождая наружный шрус
Чтобы высвободить внутренний, монтировкой поддеваем его из коробки передач и вынимаем до конца весь привод в сборе
Сбивать шрусы удобнее в тисках, предварительно сняв хомут и вывернув чехол наизнанку

Так как в ролике все показано более наглядно, то все тонкости описывать, думаю, нет смысла! Будут скоро и другие темы, по подвеске в основном, так что следите за обновлениями блога!

Граната

Шрус Калина или «граната», как этот узел на водительском сленге именуют владельцы машин, – это механизм, передающий вращение на колёса. Конструктивно гранаты достаточно просты, при этом обеспечивая вращение колёс, расположенных не параллельно. Функциональный узел надёжно укрыт под ребристым чехлом, содержащим внутри смазочный материал. Через несколько лет напряжённой работы резиновый пыльник шарнира исчерпывает эксплуатационный ресурс: его поверхность покрывается разрывами, позволяющими смазке просачиваться наружу, а из внешней среды внутрь узла начинает активно проникать пыль и вода. Если своевременно не выявить возникший дефект, граната Лада Калина может очень быстро выйти из строя, поскольку механизм не переносит влаги, песка и грязи, попадающих на контактирующие поверхности. Профилактика всегда дешевле лечения, поэтому намного дешевле выйдет сменить пыльник, чем, дождавшись поломки, менять всё устройство.

Основные сведения о LADA Kalina

LADA Kalina выпускается заводом «АвтоВАЗ» с 2004 года, в 2013 году стартовало производство популярного автомобиля второго поколения. «Калина-1» представлена тремя типами кузова: хэтчбек (модель 1119), седан (модель 1118), универсал (модель 1117). Имеются в наличии машины с бензиновыми моторами трех модификаций: 1,4-литровый 16-клапанный движок мощностью 89 л. с., 1,6-литровый 8-клапанный движок мощностью 81 л. с., 1,6-литровый 16-клапанный движок мощностью 98 л. с. На автомобиле LADA Kalina-1 в наличии лишь механическая КПП на пять передач. На передней оси установлена классическая подвеска «МакФерсон», на задней — балка со стабилизатором, пружинами, амортизаторами.

Характерные неисправности LADA Kalina-1

Значительные неисправности с «Калиной» происходят редко, но разных нежелательных пустяков достаточно. Сцепление машины не радует большой надежностью и внушительным ресурсом независимо от типа движка, поэтому забарахлить оно может уже после 40-50 тыс. км пробега. Главный источник неисправности — разрушившийся диск сцепления.

Нужно всё время наблюдать за уровнем масла в моторе — иногда оно вытекает сквозь прокладки или прогорает через поршневые кольца. На панели приборов находится всего лишь аварийная лампочка давления масла, а стрелочного указателя нет. Если индикатор всё время загорается, есть вероятность того, что застучит коленвал.

Частая неисправность вазовских КПП — повышенный шум. От гудения коробки передач отделаться сложно, иной раз не приходит на помощь ни замена подшипников, ни заправка первосортного трансмиссионного масла. Шумит коробка даже в новеньких автомобилях, из-за этого Волжский автозавод многократно доделывал трансмиссию.

Проблематичным элементом еще со времен ВАЗ 2108 и ВАЗ 2109 являлся термостат в движке, притом, клапан в термостате был способен заклинить в каком угодно положении. Досадно, когда мотор не нагревается до необходимой эксплуатационной температуры, но если двигатель перегревается — это более проблематично.

Неполадки электрики на LADA Kalina появляются в основном трех видов:

часто повреждается модуль зажигания;
очень скоро «умирают» подшипники, диодный мост;
обрывается тросик стеклоподъемника на двери водителя.

Когда искрит катушка зажигания, прекращают функционировать первый и четвертый цилиндры или второй и третий цилиндры. Обрывание троса ЭСП возникает через его слетание с направляющих.

Главным источником возникновения треска наружных ШРУСов является недостаточное количество смазки; на заводе в целях экономии её кладут скудно. Последствием этого становится сильное изнашивание шарниров, в итоге «гранату» нужно заменить.

Разрывание ремня ГРМ — очень обидная проблема. И если на 8-клапанном моторе 21114 есть возможность сменить привод ремня и двигаться дальше, то на движках 11194 или 21126 сгибаются клапаны от встречного толчка с поршнями, починка будет стоить дороговато. Обрывание вдобавок может случиться через заклинивший водяной насос, из-за этого, если насос начал шуметь, его нужно немедленно поменять.

Основные признаки неисправности

Иногда водители просто не обращают внимания на то, что при повороте руля появляется какой-то нехарактерный звук, или автомобиль ведет себя не так, как обычно. Такое бездействие приводит к быстрому выходу из строя всей системы привода. В то время как на начальной стадии можно заменить лишь некоторые детали гранаты, что обойдется автовладельцу не слишком дорого, то в случае установки нового механизма затраты будут более значительными.

Вот признаки, помогающие сделать вывод о характере неисправности автомобиля:

характерный звук, напоминающий хруст. Он может возникать при резком повороте руля, старте, изменении динамики авто. Причина – износ шариков и появление зазоров между их поверхностью и канавками;
появился люфт вала. Если взяться рукой за полуось и подвигать ее из стороны в сторону, в области ШРУСа будет ощущаться значительный люфт, что говорит об износе его внутренних деталей;
при старте и переключении передач наблюдаются рывки автомобиля. Но это признаки достаточно серьезной неисправности, и лучше не доводить автомобиль до подобного состояния.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.
Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.
Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Замена внешнего шруса

В процессе замены внешнего шруса

Торцевые головки на «17» и «30».
Вороток или трещотка.
Удлинитель для воротка.
Домкрат.
Противооткатные упоры.
Молоток.
Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
Ставим автомобиль на домкрат и вывешиваем колесо.
Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.
При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).
Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.
Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
Затем добавляем смазку в ШРУС.
А остатки в пыльник.
Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
Затягиваем все гайки и опускаем автомобиль с домкрата.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

Первым делом ставим машину на ручной тормоз (или устанавливаем противооткаты). Затем срываем колесные болты и ступичную гайку. Последняя может не подаваться, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, что крепят гранату к поворотному кулаку.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Оттягиваем поворотный кулак вместе с амортизационной стойкой. Далее извлекаем наружную часть ступицы с внешней «гранатой». Если она туго идет, можно использовать молоток. Но бить нужно через деревянный брусок, иначе деталь сильно повредится.

Дальше (если это внешний шарнир) извлекаем старый пыльник и хомут. Теперь нужно доставать саму «гранату» из ступицы. Для этого можно воспользоваться съемником либо проводить удары молотком по ШРУСу. При этом нужно вращать его полуоси.

В случае если предполагается замена внутренней «гранаты» на «Калине», все операции проводятся аналогичным образом. Единственное – деталь вынимается из коробки при помощи монтировки, без ударов молотком.

Заключение

Итак, мы узнали, как делается подмена гранаты на «Калине» своими руками. Операцию можно выполнить за 1-2 часа без ассистента. Из особенных инструментов рекомендуется приготовить съемник и динамометрический ключ. С ними дело пойдет еще проще. замена пыльника шруса лада калина замена наружного и 2108-099 своими руками. Также необходимо верно избрать смазку. Она должна быть стойкой к температурным перепадам и не поменять свои характеристики длительное время. Посреди производителей необходимо отметить ШРУС-4, ШРБ-4, также завезенные из других стран Ликви Моли и Мобил-1.

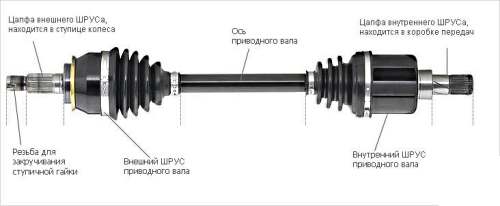

Шарнир равных угловых скоростей (ШРУС), в обиходе часто называемый «граната» — один из узлов привода ведущих колес автомобиля, неисправность которого может обездвижить авто в самый неподходящий момент. Поэтому каждый водитель должен уметь своевременно определить неисправность ШРУСа, диагностировать ее и устранить (самостоятельно или с помощью специалистов СТО).

В приводе ведущих колес автомобиля ШРУС отвечает за передачу крутящего момента от двигателя к колесам. При этом в конструкции привода каждого ведущего колеса используется комплект, состоящий из двух шарниров — внутреннего и внешнего, которые обеспечивают вращение двух полуосей (цапфы) в условиях постоянно изменяющегося угла между ними. Внешний и внутренний ШРУСы имеют разные размеры.

Наружный ШРУС передает вращательный момент от приводного вала на полуось ступицы ведущего колеса. Однако изнашивается он быстрее, чем внутренний, так как установлен на ступице колеса и подвергается более интенсивным нагрузкам, в том числе сильным ударам.

Все детали «гранат» изготавливаются с большой точностью и из высокопрочных материалов. Благодаря этому срок их службы соизмерим со сроком эксплуатации автомобиля. Единственное условие — щадящая эксплуатация последнего (хорошие дороги + неагрессивная манера вождения).

Несмотря на то что конструктивных вариантов исполнения ШРУСов достаточно много, проявляются их неисправности одинаково. При этом слышен характерный «хруст», который ни с чем нельзя спутать:

Его появление свидетельствует о необходимости срочного посещения СТО или самостоятельной замены «гранаты».
