Карбюраторный двигатель ваз 2107: характеристики, возможности замены

ВАЗ 2107 / Я 7.2. Где находятся массы ЭСУД?

#1 SerVag

Пользователи

74 сообщений

• Город: Казахстан
• Пол: Мужчина

Всем привет. Ремонт ВАзовских впрысков не мой конёк, по сему нужна помощь. Приволокли на галстуке ВАЗ 2107, оборудованный ЭСУД Январь 7.2. Хозяин говорит что нет искры. После запуска на морозе, двигатель немного поработал, потом, со слов хозяина начал двоить. После перезапуска, всё равно на 2х цил. работал, затем сдох вовсе. Пропала искра. Он заменил ДПКВ, катушку зажигания, даже дважды, но толку нет.

Начали смотреть, что и как. Батарея посажена полностью. Контроллер на связь вышел, Сканматик показывает параметры, но ошибки не читает, говорит нет ответа от ЭБУ, хотя параметры кажет, в дате кажет что кодов неисправностей аж 21. Батарею подзарядили, в дате кажет напряжение питания ЭБУ 8V, при отключении разъёма катушки зажигания поднимается до 12V. Пало подозрение на ключи в ЭБУ, тем более что старая, родная катушка вздутая. Вскрыли ЭБУ, ключи катушек на месте, только то-ли лак, то-ли флюс потёк во-круг них. Шунт не обуглился, дорожки тоже, но переходы К-Э обоих ключей звонятся накоротко (ключи запаяны). Я так понимаю не должны звониться.

Прозвонил пины 2 и 5 (на катушку) разъёма ЭБУ , на предмет замыкания на шину 15 и между собой. Не звонилась масса цепи зажигания вывод 3 контроллера, Провод уходит куда-то под панель, было решено его оттяпать и соединить на шпильку под бардачком. В итоге, звонтятся массы ЭБУ, выводы 3, 51, 53, 80. Массу на выводе 61 так и не нашёл, хотя она тоже должна быть по схеме. В этих ТАЗах сам чёрт ногу сломит, чёрт бы их побрал, да и машина колхозная. Ребят, подскажите, кто в курсе. где находятся точки массовых соединений на классике. От АКБ на кузов и двигатель есть, на шпильке под бардачком (этот провод завязан на пины 51 и 53). Один уходил за панель (пин 3 с ним завязан и 80й). Где ещё? Не звонится 61й с массой, где находится соединение?

#2 geka25

APC-Пользователи

596 сообщений

• Город: Георгиевск Ставрополье
• Пол: Мужчина

За бардачком, на шпильках крепления панели. Больше нигде нет.

Сообщение отредактировал geka25: 16 January 2016 – 17:15

Какой двигатель можно поставить на ВАЗ 2107 вместо штатного

Некоторые автолюбители, которые привыкли модернизировать машины своими руками, решают заменить установленный мотор на более продуктивный. Как и любой другой автомобиль, «семёрка» может быть переделана и оснащена двигателем от другого авто, однако следует соблюдать ряд правил:

1. Двигатель для замены должен точно соответствовать габаритам и весу штатного устройства. В противном случае могут наблюдаться проблемы с эксплуатацией нового мотора.
2. Новый двигатель должен стыковаться с имеющейся трансмиссией.
3. Нельзя сильно завышать мощность нового силового агрегата (не более 150 л.с.).

Моторы от других моделей ВАЗ

Разумеется, первым делом владельцы «семёрки» обращают своё внимание на двигатели других моделей ВАЗ. Оптимальный вариант (чуть мощнее и долговечнее) — это карбюратор с ВАЗ 2114

Он полностью соответствует габаритам карбюратора ВАЗ 2107, однако является более современным и продуктивным устройством. К тому же установить мотор с ВАЗ 2114 можно практически без всяких переделок — единственные проблемы могут возникнуть с РПД, однако они легко решаемы.

Двигатели от иномарок

На ВАЗ 2107 можно поставить и двигатель от импортного автомобиля. Идеально подходят для замены силовые агрегаты с марок Fiat и Nissan. Всё дело в том, что прародителем ВАЗовских моторов были двигатели марки Fiat, они же послужили основой для разработки двигателей Nissan.

Уменьшение веса

Итак, борьбу с лишними кило авторазработчики ведут уже давно. Успех переменный и сказать, что удалось достичь каких-либо существенных улучшений, можно с натяжкой. Как правило, облегчить кузов, не затрагивая стандартные линейные размеры геометрии кузова Ваз 2107, удается с помощью инновационных на определенный период времени технологий. Но инновации бывают очень затратны, и редко получается их внедрять в общее производство.

На примере вазовских моделей бывало так: если одному из КБ удавалось снизить вес каркаса или ДВС, то другое бюро находило и внедряло на зависть востребованные на этот момент устройства в систему автомобиля, без которых представить себе современное транспортное средство было уже немыслимо. Вот и приходилось заново ломать голову над тем, а как снизить вес автомобиля с новыми приборами и устройствами, и все возвращалось на круги своя.

Так, если взять нашу «семерку» и снабдить ее всем современным опциональным комплектом дорогой иномарки, она изрядно потеряет в динамике, повысится расход топлива.

Интересно, а насколько можно снизит массу такого автомобиля, как «семерка»? Как утверждают авторитетные знатоки, благоразумная черта находится в пределах пятиста килограммов. Дальше уже нельзя – возникнет неустойчивость, а сильный толчок ветра сбоку может просто сдуть автомобиль с дороги.

Кроме того, надо знать, что полная масса слишком облегченного автомобиля будет кардинально меняться в зависимости от количества седоков.

Лишним поводом к изменению массы автомобиля становится новый закон, установленный в рамках Евростандартов. Теперь средний выброс вредных веществ в атмосферу не должен превышать 120 гр на 1 км пробега. За каждый лишний грамм владельца будут штрафовать на 95 евро! А при чем тут масса?

Фактически, все здесь понятно. Единицы вредного вещества, выделяемые в атмосферу, прямо пропорциональны сожженному топливу, а этот показатель, как знаем, напрямую зависит от массы автомобиля.

Современные заводы по производству металла или проще, металлургические предприятия сегодня начинают внедрять новые технологии и инновационные программы, подразумевающие использование сверхлегких материалов для изготовления отдельных частей кузова. Например, уже выходят двери, сделанные из суперкомпозитных материалов, отличающиеся той же прочностью, что и металлические.

Модернизация затрагивает и колеса. Сложно что-либо сопоставить с легковесными, изящными и непогрешимыми в плане прочности дисками. Они в последнее время пользуются высоким спросом, и не зря. Правда, цена на них высокая, но это того стоит.

С другой стороны, и такие диски уйдут вскоре в прошлое. Инновационные марки стали, такие как DP600, разрешают снизить вес диска на 20 процентов. А биометаллический стальной диск, сваренный не обычным методом, а лазерным из 2-х различных сортов стали, вообще, весит лишь 5,3 кг. Как известно, масса алюминиевого больше 6 кг.

Интересные решения по уменьшению веса автомобиля Ваз 2107

Инновации инновациями, а многим из нас приходится решать проблему с массой автомобиля прямо сегодня. Можно ли собственными силами изменить вес «семерки», тем самым, улучшая ее динамику и уменьшая расход топлива. Конечно, это возможно.

Как можно облегчить кузов:

• Заменить где можно панели кузова на пластиковые;
• Некоторые элементы салона и панели приборов удалить;
• Стекла заменить на пластиковые;
• Убрать ребра жесткости;
• Оборудовать место для АКБ сзади в багажном отсеке;
• Капот и крышку багажника сделать из пластика и заменить родные (отличная идея, но осуществить своими руками в некотором роде сложно);
• Подумать о доработке топливного бака (слишком тяжелый). Заменить его можно спортивным бензиновым баком, что даст снижение веса на целых 10 кг;
• Печка тоже вместе со своими узлами весит немало;
• Снять внутренние усилители в различных деталях кузова, не являющихся несущими. К примеру, можно это сделать на капоте или дверях.

Уменьшение массы автомобиля является одним из основных путей по улучшению динамических показателей машины. Одновременно с такими улучшениями, как повышение аэродинамики или реформы в области усовершенствования сцепных свойств машины с дорожным покрытием, снижение веса авто может кардинально изменить общие показатели.

Ваз. Какой двигатель лучше???ВАз 2106 или 2103?

только чуть чуть форсированией

ага, щас, одинаковые. объемы то разные, на некоторых 2106 есть 1.5

дык они одинаковые вроде….

Троечный всегда был самым лучшим мотором на ВАЗАХ..

Калл и то и другое-их в Италии изобрели в 1969 году, для ВАЗа, а в Тольятти до сих пор их на новые автомобили ставят -пизд. ц!!!!

2106 — это 1,6л, 2103 — 1,45л. 2106 чуть мощнее.

1500 и 1600 объем—Вся разница

2106 который с объёмом 1600 самый долговечный из жигулёвских

смотря какая модификация двигателя

Самый надежный двигатель 1300 кубиков для классики, за ним 1600 и последний 1500. У меня есть аргументы и наработанный опыт в 80-90 годы ремонта не одной сотни этих движков.

тазообразной формы, все одинаковы

однозначно 2103!!! сам отъездил на таком 195000 км. Проблем не было и ремонта тоже. Своевременная регулировка клапанов, подтяжка цепи, масло кастрол 10 даболью 60 замена каждые 10,000 км.

Троечный-самый ремонтнопригодный! Кстати, на 21063 устанавливался двигатель 21011 — 1300куб.

touch.otvet.mail.ru

Технические характеристики автомобиля

Эксплуатационные характеристики ВАЗ 2106 шестерка

Максимальная скорость: 150 км/чВремя разгона до 100 км/ч: 17.5 cРасход топлива на 100км по городу: 10.1 лОбъем бензобака: 39 лСнаряженная масса автомобиля: 1035 кгДопустимая полная масса: 1435 кгРазмер шин: 175/70 SR13

Характеристики двигателя

Тормозная система

Передние тормоза: ДисковыеЗадние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редукторУсилитель руля: нет

Трансмиссия

Подвеска

Передняя подвеска: Двойной поперечный рычагЗадняя подвеска: Винтовая пружина

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, предусматривавшую оснащение особенными бамперами — алюминиевыми, без клыков, с накладками и законцовками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускавшаяся в 1990 — 2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21067 — сборки «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили изготавливались для спецслужб. Внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, созданный по заказу технической дирекции. Проект был отвергнут головной дирекцией завода, а единственный серебристый экземпляр перекрасили в красный цвет и впоследствии использовали в качестве внутризаводской технички.

Вес машины (полностью со снаряжением), кг	1045
Полезная нагрузка, кг	400
Допустимый наибольший вес, кг	1445
Клиренс (перед/зад), мм	175/170
Допустимый вес груза на багажный отсек, кг	50
Максим. скорость (с допустимой полной массой груза – 150 кг, с шофером и одним пассажиром), км/ч	152
Время разгона до 100 км/ч (с допустимой полной массой груза – 150 кг, с шофером и одним пассажиром), с	17,2
Время разгона до 100 км/ч (с шофером и одним пассажиром), с	16
Расход топлива на 100 км при скоростях: 90-120 км/ч трасса/город, л	10,1/10,3
Остановочный путь с наибольшей допустимой массой при внезапном торможении (80 км/ч), м	36

Характеристика двигателя ваз 2106:

• Блок цилиндров выполнен из чугуна
• Может работать как с системами питания как карбюраторного, так и инверторного типа
• Цилиндры двигателя имеют рядный тип расположения
• Всего имеется 4 цилиндра
• На цилиндре имеется 2 клапана
• Расстояние от нижнего до верхнего положения поршня – 80 миллиметров
• Каждый цилиндр имеет диаметр 79 миллиметров
• Степень сжатия агрегата составляет 8,5 атмосфер
• Мощность у двигателя ваз 2106 – 75 лошадиных сил
• Объем двигателя – 1,569
• Можно использовать бензин АИ92
• На каждые 100 километров по трассе расход составляет в среднем 7,4 литра, а в городе – 10 литров
• На каждую 1000 километров расходуется 700 грамм масла
• Можно использовать следующие типы масла: 5w-30, 5w-40, 10w-40, 15w-40
• При замене масла нужно использовать 3,5 литров
• Согласно заводским данным агрегат может проходить до 125000 километров. По факту он работает и до 200000 километров
• Ставится как на Ваз 2106, так и на Ваз 21074, а также на Ваз 2121, Ваз 21053, Ваз 2103.
• Свечи нужно использовать следующего типа: А17ДВР, А17ДВ-10, FE65CPR
• Вес у двигателя Ваз 2106 – 121 килограмм

Тормозная система

Рулевое управление

Трансмиссия

Подвеска

Производство

Какими моторами оснащался ВАЗ 2107

«Семёрка» выпускалась очень длительное время — с 1972 по 2012 годы. Разумеется, на протяжении этого периода комплектации и оснащение автомобиля менялись и модернизировались. А ведь изначально (в 1970-х годах) ВАЗ 2107 комплектовался только двумя типами двигателей:

1. От предшественника 2103 — мотор 1.5 литра.
2. От 2106 — мотор 1.6 литра.

На некоторых моделях устанавливались и более компактные 1.2 и 1.3 литра, но в широкую продажу такие автомобили не поступали, поэтому о них говорить не будем. Самым же традиционным для ВАЗ 2107 является карбюраторный мотор на 1.5 литра. Лишь более поздние модели стали комплектоваться инжекторными двигателями 1.5 и 1.7 литра.

Неисправности КПП ВАЗ 2107

ВАЗ 2107 по праву считается «рабочей лошадкой». Но и эта модель не может служить вечно. Рано или поздно, но машина начинает «капризничать». Если какие-либо неисправности появляются в коробке, владельцу нужно сразу же принять необходимые меры, так как эти дефекты напрямую влияют на возможность эксплуатации авто.

Почему не включаются передачи или включаются произвольно

Это страшный сон любого водителя, когда машина не подчиняется его приказам или выполняет действия в произвольном порядке. Чтобы этого не произошло в реальности, следует при первых же проблемах с включением передач выяснить источник происхождения этих неполадок:

1. Сильный износ подвижных деталей коробки (шарниры, пружина) — лучше всего провести капитальный ремонт КПП.
2. Стёрлись блокирующие колечки на синхронизаторах — рекомендуется просто их заменить на новые.
3. Сломалась пружина синхронизатора — поможет замена.
4. Износились зубчики на шестернях — рекомендуется заменить шестерню.

Если рычаг перестаёт «слушаться» водителя, нужно немедленно выявить причину неисправности

Почему выбивает передачу при её включении

Нередки случаи, когда водитель не может включить ту или иную передачу. Соответственно, мотор испытывает повышенные нагрузки, что негативно сказывается на езде. Нужно разобраться, в чём именно заключается проблема, и принять меры:

1. Сцепление не может выключиться до конца — необходимо провести регулировку механизмов сцепления.
2. Заклинил шарнир на рычаге переключения — провести зачистку шарнирных соединений.
3. Поломка самого рычага — нужно заменить его на новый.
4. Деформация вилок в коробке (обычно бывает после аварий) — лучше сразу заменить целый набор, не пытаясь выправить.

Водителю трудно управлять машиной, если хотя бы одна передача сразу после включения выбивает

Из коробки слышится шум и хруст

Очень неприятно, когда во время движения раздаются громкие звуки и душераздирающий хруст. Кажется, будто машина вот-вот развалится надвое. Однако всему причиной неполадки в работе КПП:

1. Шумят подшипники на валах — необходимо сменить разбитые детали.
2. Сильный износ зубцов на шестернях — произвести замену.
3. Недостаточно масла в коробке — долить жидкость и найти место утечки, чтобы предотвратить последующие неисправности.
4. Валы начали перемещаться по своей оси — необходимо заменить подшипники.

Валы в КПП должны всегда стыковаться под определённым углом и быть хорошо смазаны

Почему из коробки вытекает масло

Полноценная работа КПП на ВАЗ 2107 невозможна без хорошей смазки. В коробку заливается примерно 1.6 литра масла, которое обычно меняется полностью только при капитальном ремонте. Само по себе масло не может куда-либо вытекать, так как корпус максимально загерметизирован.

Однако если под машиной во время стоянки скапливается лужица, а внутренние части под капотом сильно замаслены, необходимо срочно искать причину утечки:

1. Износились сальники и прокладки — с этим и связана разгерметизация коробки, нужно немедленно заменить резиновые изделия и долить масло.
2. Ослабилось крепления картера — рекомендуется просто подтянуть все гайки.

Излишки жидкости могут привести к короткому замыканию электроприборов

Какой мотор можно поставить на «семёрку» вместо штатного

Водитель начинает задумываться о смене мотора тогда, когда по каким-либо причинам его перестаёт устраивать работа штатного оборудования. Вообще модель 2107 отлично подходит для разного рода технических экспериментов и тюнинга, однако рациональность подхода к выбору нового оснащения ещё никто не отменял.

Поэтому перед тем, как вообще задумываться о новом моторе для своей ласточки, нужно взвесить все «за» и «против», а именно:

• какие цели требуется достичь при замене штатного двигателя;
• имеются ли технические возможности для безопасного подключения мотора;
• есть ли возможность выполнить замену своими руками и т. п.

Двигатели от других моделей ВАЗ

Естественно, на ВАЗ 2107i без значительных переделок и потерь времени можно установить двигатели от автомобилей этого же семейства. Опытные автолюбители советуют «приглядеться» к моторам от:

• ВАЗ 2114;
• «Лады Нивы»;
• «Лады Приоры».

Это более современные силовые агрегаты с увеличенным количеством «лошадей». К тому же габариты двигателей и разъёмы подключений практически идентичны штатному оснащению «семёрки».

Двигатели от иномарок

Импортные моторы по праву считаются более надёжными и долговечными, поэтому идея установить на ВАЗ 2107i иномарочный двигатель часто будоражит умы водителей. Надо сказать, что идея эта вполне осуществима, если брать в качестве донора модели Nissan и Fiat выпуска 1975–1990-х годов.

Всё дело в том, что прототипом отечественных «Жигулей» стал «Фиат», поэтому конструктивно у них много общего. А «Ниссан» так же схож технически с «Фиатом». Потому и без значительных переделок можно установить на ВАЗ 2107 двигатели от этих иномарок.

Nissan Silvia — отличный донор для ВАЗ 2107i, так как процедура замены моторов возможна без привлечения специалистов СТО

Роторные силовые агрегаты

На «семёрках» роторные моторы не такая уж редкость. На самом деле благодаря специфике своей работы, роторные механизмы способны значительно оптимизировать работу ВАЗ 2107i и придать автомобилю ускорения и мощи.

Экономичный роторный двигатель, идеально подходящий для 2107 — это модификация РПД 413i. Агрегат объёмом 1.3 литра развивает мощность до 245 лошадиных сил. Единственное, о чём водитель должен знать заранее, это недостаток РПД 413i — ресурс в 75 тысяч километров пробега.

Очень мощный роторный двигатель заставит летать любую «семёрку»

На сегодняшний день ВАЗ 2107i уже не выпускается. В своё время это была хорошая машина по доступной стоимости для жизни и работы. Инжекторная модификация «семёрки» считается максимально адаптированной под российские условия эксплуатации, к тому же автомобиль легко поддаётся разного рода подкапотным модернизациям и переделкам.

Причины ремонта поршневой двигателя

Разобрав двигатель автомобиля, конечно, можно определить изношена ли шатунно-поршневая группа или нет. Но даже без разборки опытные мастера могут сказать, нужна ли замена поршневых колец ВАЗ 2107 вашему или нет. Это определяется по нескольким факторам:

• Во-первых, выхлоп. Цвет выхлопных газов при значительном износе поршневой имеет синий оттенок. Это происходит за счет попадания моторного масла в камеру сгорания, а затем, естественно, в выхлопную систему. Если дым из выхлопной явно синий – это признак совсем уж «ушатанного» двигателя и необходимости срочного ремонта.
• Во-вторых, расход топлива и масла. Расход заметно увеличится. Бензин будет просто улетать в выхлопную трубу. Масло проходит через кольца и остается в камере сгорания, так как не сгорает, и остается на деталях двигателя. Масляный нагар можно наблюдать на свечах зажигания.
• Третья причина – потеря мощностных характеристик двигателя. Если было замечено, что двигатель уже не тянет под горку или не способен развивать такую скорость, как раньше – все это является признаками износа поршневой и необходимостью ее замены.

Синеватый выхлоп – признак износа поршневой

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

Полезная информация о «семерке»

Ваз 2107 длина кузова

Вес «семерки» составляет ровно 1030 килограммов. При этом кузов машины самый тяжелый среди всех остальных деталей и частей (600 кг). Схема его сборки отличается стандартной, классической для Вазов последовательностью и включает следующие элементы:

• Детали передка вместе с крыльями, дополненными усилителями;
• Крышу;
• Днище, тоже хорошо усиленное, особенно в передней и задней части;
• Боковины.

Каждая из деталей получена из особого типа стали, имеет свой ИД номер, определенную корпуленцию и шаблон отливки. Так, крыша «семерки» всегда имеет толщину в 0,9 мм.

Совмещаются части кузова между собой с помощью сварки. Если на элементы, например, такие как пол, ложится солидная нагрузка, их вспомогательно укрепляют дуговой сваркой.

Кроме основных элементов, кузов «семерки» имеет и навесные части, называемые «оперением». Это те детали, которые могут соединяться болтами и петлями к основному каркасу – бамперы, капот и так далее.

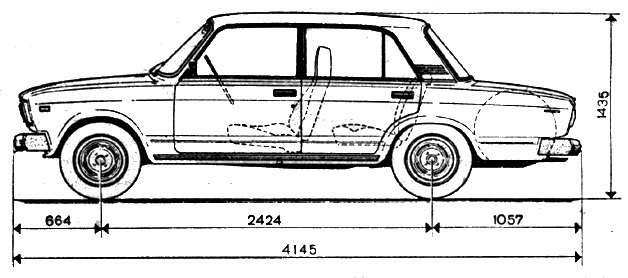

Вне зависимости от комплектации Ваз 2107 имеет определенные размеры.

Длина кузова Ваз 2107 достигает 4126 мм, ширина 1620 мм, а высота – 1435 мм.

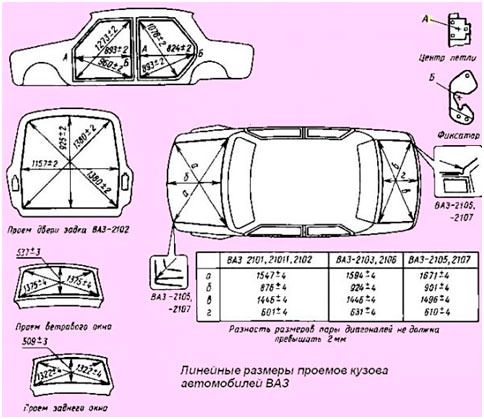

Контрольные размеры или правильная геометрия кузова

Владельцу «семерки» недостаточно знать только стандартные параметры автомобиля. Полезно будет изучить еще и контрольные кузовные размеры Ваз 2107 или точки остова машины, особенно если хозяин намечает улучшить динамику автомобиля, путем облегчения кузова.

Ниже на схеме приводятся основные контрольные размеры Ваз 2107.

Размеры кузова геометрия Ваз 2107

Базовая, стандартная линия
1, 2, 3	Верхнее крепление радиатора, картера, рулевого механизма и оси педалей сцепления/тормоза
4	Центр рулевого механизма
5	Центр заднего колеса
6, 7	Крепление амортизаторов задней подвески и заднее крепление глушителя
8	Крепление глушителя спереди
9	Крепление поперечной штанги задней подвески
10	Ось задних колес
11, 12	Крепление верхних и нижних продольных штанг задней подвески
13	Центр переднего колеса
14, 15	Точки крепления поперечины передней подвески и крепление стабилизатора поперечной устойчивости
16	Нижнее крепление радиатора
17	Ось автомобиля
18	Верхнее крепление радиатора
19	Заднее крепление мотора
20	Крепление опоры карданного вала
21	Крепление амортизаторов задней подвески

На этой же схеме показывается, как проверить контрольные точки пола кузова.

Контрольные размеры кузова ваз 2107 пол

Линия отсчета
1	Пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов
2	Центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага
3	Пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов
4	Пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов
5, 6	Центр осей болтов крепления нижних и верхних продольных штанг
7	Пересечение оси болта крепления поперечной штанги с кронштейном кузова
8	Пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя
9	Центр осей передних болтов крепления стабилизатора поперечной устойчивости
10	Пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов
11, 12	Центры передних и задних технологических отверстий лонжеронов переднего пола
13	Пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова
14	Пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов
15	Пересечение оси болта крепления поперечной штанги с кронштейном кузова
16	Центр заднего технологического отверстия центрального усилителя заднего пола
17	Продольная ось автомобиля

Контроль геометрии кузова и точек крепления узлов шасси и пола выполняется на специальной установке. Это станок специального типа, предназначенный для контроля и ремонта кузова. Вот как он выглядит.

Ваз 2107 контрольные размеры кузова и их исправление

На таком станке не только проводятся измерения, но и дальнейшая правка кузова. Цель операции – воссоздать изначальные линейные размеры кузова.

ИД Ваз 2107

На «семерке», наподобие других машин, указана индивидуальная техническая информация. Она представлена в таблице, которую можно найти под капотом.

ИД подразумевают сведения не только о модели автомобиля. Здесь содержатся подробные данные о номере кузова и его массе.
