Замена вариатора x-trail: как выбрать нужную модель и выполнить ремонт

Распространенные поломки и методы их устранения

Сразу приведем список симптомов, которые свидетельствуют о ненормальной работе CVT:

• автомобиль начинает буксовать на ровной дороге (без грязи и снега);
• на панели прибора X-Trail засветилась лампочка включения аварийного режима коробки передач;
• автомобиль притормаживает, при этом из коробки раздается шум;
• скорость не переключается или переключается с трудом;
• пропадает мощность авто (при нажатии педали газа двигатель гудит, как будто на «нейтралке»);
• вибрирование коробки (систематическое или периодическое);
• при переключении скоростей автомобиль начинает дергаться, троить.

Шум

Распространенная поломка CVT — выход из строя подшипников. Если они уже отработали свой ресурс, водитель услышит шум или гул из коробки. Такая проблема возникает не раньше, чем при пробеге 50 тысяч км. Сколько это будет стоить? Замена элементов на станции техобслуживания обойдется не меньше, чем в 35 тысяч рублей (около 10 тысяч гривен).

CVT Nissan X-Trail в разобранном виде

Есть ряд причин, из-за которых появляется шум подшипников. Это может быть попадание продуктов износа в систему вариатора. Не стоит в этом случае надеяться на два масляных фильтра с магнитом, которыми оснащены ваши CVT. Потому что они не предотвратят попадание металлической пыли в трансмиссионную жидкость.

Некоторые «умельцы» советуют сократить периодичность замены ATF до 30 тысяч км, чтобы избежать разрушения и увеличить срок службы подшипников. Но, ранняя замена жидкости (через 30 тысяч км пробега вместо 50 тыс.) не влияет на ресурс работы подшипников.

Потеря мощности

Если возникла проблема, то вы никогда не меняли масло в АКПП или делали это давно. Тогда нужна срочная замена жидкости с полной промывкой системы

Здесь важно избавиться от всех продуктов износа в вариаторе, иначе авто так и будет время от времени терять «тягу» на дороге. Сколько стружки и пыли в КПП, сможете увидеть слив жидкость из него

Аварийный режим

Изначально проверьте, есть ли масло в авто. Возможно, произошла утечка трансмиссионной жидкости, а ее отсутствие в АКПП приведет к полному выходу из строя агрегата. Тогда придется выложить кругленькую сумму на покупку нового CVT.

Х-Трейл под капотом

Езда рывками

Если во время движения на транспорте с постоянной скоростью заметили рывки, то это может свидетельствовать еще об одной проблеме. В частности, на один километр дороги автомобиль 1-2 раза дергается без причины. Эти рывки ощущаются во время езды в режиме круиз-контроля. Обычно возникают проблемы с гидроклапаном, которые лучше решать на СТО со специализированным оборудованием. Сколько обойдется ремонт — зависит исключительно от типа поломки.

Конструкция вариатора

Вариатор Ниссан в разрезе

Вариаторная трансмиссия или CVT (Continuously Variable Transmission) отличается возможностью плавной смены передаточных отношений. Это позволяет реализовать тяговые возможности двигателя с максимальной полнотой.

Шестерни передачи заменены ремнем с двумя шкивами. Шкив вариатора представляет собой конус переменного диаметра. Схождение и расхождение конусов меняет радиус, по которому движется металлический ремень.

https://youtube.com/watch?v=fZQj4a3lro8

Это основное отличие конструкции, позволяющее отказаться от привычного переключения передач.

Стальной ремень является уязвимой частью системы и его необходимо периодически заменять.

Металлический ремень вариативной трансмиссии

Масляный насос выполнен в формате единого узла с цепным приводом и при повреждениях редукционного клапана подлежит замене.

Масляной насос для вариатора Nissan X-Trail

Первые двигатели с вариатором массового производства были размещены на автомобилях Ниссан Кашкай. В моделях Х-Трейл установлены новые двигатели с рядом конструкционных доработок и защитой от неправильных действий пользователя.

Ремонт вариатора X-Trail T31

Вариатор CVT RE0F06A

Японская фирма Jatco ассоциируется с вариаторами. Первым бестселлером в 1999 году стал CVT RE0F06A. Спустя шесть лет появилось новое поколение с индексом RE0F10A.

Автосервисы давно изучили тонкости ремонта, да и необходимые для этого запчасти легко купить. Этот вариатор устанавливали на Ниссан Х-Трейл второго поколения. Если не доводить коробку до плачевного состояния и вовремя провести ремонт, то можно смело ездить еще три-четыре года до следующей переборки.

Вариатор CVT RE0F10A

Что первым выходит из строя?

Делая капитальный ремонт вариатора Х-Трейл, замените фрикцион блокирующий гидротрансформатор, масляные фильтры, сальники и прокладки. Если причиной ремонта стал вой коробки, то замене подлежит насосный клапан, ремень и подшипники шкивов. В отдельных случаях к этому списку может прибавиться ещё и степ-мотор с соленоидами.

Гидроблок JF011E

1. Передаточное число и дистанцию между конусами регулирует степ-мотор. При его неисправности вариатор перестаёт менять обороты. Поломка происходит из-за перегрева или выработанного ресурса.

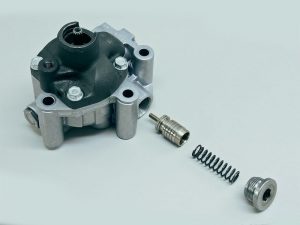

2. Типичная ситуация для JF011 — выход из строя клапана в масляном насосе. При этом снижается давление масла, начинают проскальзывать ремень и фрикционы. Для устранения проблемы клапан ставят ремонтный большего диаметра, а его посадочное место обрабатывают развёрткой или же меняют масляный насос в сборе.

3. Гидротрансформатор для X-Trail можно купить в сборе.

4. Полный комплект прокладок лучше покупать фирмы Транстэк. В этом наборе есть всё, вплоть до больших тефлоновых колец. Толщина колец 2,5 и 3 мм.

Детали для ремонта можно найти в продаже по следующим артикулам:

• гидротрансформатор 321001-RP;
• комплект прокладок 321002А-ТК;
• степ-мотор 321440В;
• ремонтный клапан 321504;
• масляный насос 321500.

Подшипники валов и ремень CVT

Ещё одна причина ремонта вариатора X-TrailT31 − подшипники шкивов. Причина в перегрузках и в проскальзывании изношенного ремня. Если из вариатора появились гул и вибрации, то не тяните и меняйте все четыре подшипника. Старый проскальзывающий ремень портит поверхность конусов. Поэтому экономить на замене дороже.

Подшипники шкивов

На рынке этот элемент можно найти только под маркой Бош. И цена кусается. Если автомобиль используете только для поездок в гипермаркет по выходным, то можно поставить бэушный

Но важно, чтобы ремень при этом имел в запасе больше половины ресурса

Ресурс толкающего ремня возрос, но регламент обслуживания рекомендует менять этот расходник после 150 тысяч пробега, если Х-Трейл Т31 много эксплуатируется в зимнее время или часто выезжает на бездорожье.

Ремень 321700B

Также можно сэкономить, установив купленные на разборке шкивы. Покупку деталей бывших в употреблении доверьте знающим людям, только они смогут определить остаточный ресурс. Конусы могут отличаться шестернями, но это проблемы не вызывает. Шестерня имеет «вечный» срок службы, деталь можно снять со старого конуса и установить в новый.

Артикулы деталей для ремонта:

• подшипники шкивов 321228-…321236;
• ремень 321700B;
• комплект конусов 321701.

Комплект конусов 321701

5 копеек о Nissan X-Trail

Алексей
2 недели назад

X-Trail, 2021 год, 2000 куб. см., Бензин, Вариатор, Полный привод, Se Top

Шумоизоляция 5, из салона выехали на летней резине r18, но проездя неделю понял, что под конец марта нам зимние шины ни к чему, по снежной каше едет отлично, в горку по льду паркуется без пробуксовки
и дальше может продолжить подъём без труда, так что проходимость даже на летней резине ставлю 5.
Музыка даже через блютуз с телефона звучит на твёрдую 5
Посадка высокая и обзорнось отличная, управляемость понятная, есть камеры кругового обзора с передними и задними парктрониками очень выручают, теперь не выходя из машины умудряюсь развернуться там, где на asxсе с ручником разворачивался в пару заходов.
Расход =трасса 7.4 город:10—13.
Кто-то пишет, что багажник маленький, так я вообще смеюсь, после митсубиси это вагон, мне и там перевезти всё хватало, для V есть Газель 18 м³. Зная законы физики, чем меньше выступает зад багажника относит. зад оси,тем меньше её выкинет центробежная сила и тем она безопаснее на виражах.
Салон ткань. Была кожа на asx: летом потеешь, зимой ждёшь пока нагреется.
Панорамная крыша пока ждёт лета, но фишка очень приятная, +есть микропроветривание салона через люк.
Свет авто а поворачивающими LEDоптикой даёт больший обзор на поворотах и это +
И мн. др….
Если плохо установить шторку перегородки багажника может поскрипывать пластик штанги, зная это можно предпринять меры и скрипов не будет.
Пока больше минусов не нашёл
Пока всё слава БОГУ всё хорошо!!!

Полезный отзыв?
/

(+5/-1)

Игорь
2 месяца назад

X-Trail, 2020 год, 2000 куб. см., Бензин, Вариатор, Полный привод

Небольшой расход топлива,после обкатки неплохая динамика,хорошо держит дорогу,подогревы руля и всех сидений,автозапуск и встроенная навигация,4 камеры,датчик давления в шинах.
Их много,к сожалению!Магнитола глючит,при включении задней скорости или на парковке,музыка становится на паузу,экран гаснет,перезагружается,уже 4 раза ездил в сервис,дважды перепрошивали мультимедиа,но всё повторяется снова,сказали что будут менять магнитолу,но Яндексу нужны какие-то научные исследования,им мало моих видеофайлов!Машина запрограммирована на торможение двигателем,как только она видит снег,с ней случается истерика,она начинает дёргаться,стоит отпустить педаль газа для сброса скорости,как она сама тормозит и ты едешь как на телеге!Дважды мне снимали в сервисе эту функцию,но через день всё становится на место!!Обтекаемость автомобиля-это просто ужас!Стоит махнуть посильнее дворниками и все передние боковые стёкла заливает потоками грязи,едешь вслепую!Сразу надо ставить дефлекторы!Штатные дворники уже выбросил,в мороз они просто свернулись в трубочку и обледенели,лобовое стекло не протиралось,от слова «совсем»!Купил новые.Это несмотря на подогревы и обдувы!Фэйдер лучше не включать,музыка не гаснет постепенно,а обрубается резко!Датчик дождя живёт своей жизнью,работает как попало!Багажник так себе,зачем сделана пластиковая полка-загадка,место скрадывается значительно!!
Магнитола под замену,машине три месяца!Функция торможения двигателем просто бесит,зачем она??Задумался о замене автомобиля,за эти деньги я должен минимум три года ездить с комфортом только на ТО и не думать ни о чём,а я уже 4 раза побывал в гарантийном сервисе и мой вопрос так и не решён!

Полезный отзыв?
/

(+43/-11)

white25 Артём
5 месяцев назад

X-Trail, 2016 год, 2000 куб. см., Гибрид, Вариатор, Полный привод

Красивый дизайн, много наворотов и опцдля упрощения эксплуатации
Очень нежный и ненадёжный вариатор, нельзя НИЧЕГО ни буксануть, ни с дороги съехать (грозит поломкой варика), только эксплуатация по асфальту. Замена жидкости в варике с фильтрами очень дорого 18 т.р. и каждые 20 000 км. Так специ рекомендуют.
Поломка вариатора на пробеге 80 т.км. Разлетелся подшипник паразитной шестерни, в сервисе сказали это классический случай. Итог: полная переборка с заменой ВСЕГО, родной остался только корпус варика. Цена 150 000 руб. НЕ БЕРИТЕ ЭТО Г…НО

Полезный отзыв?
/

(+55/-11)

Посмотреть
еще 28 мнений
Добавить 5 копеек о Nissan X-Trail

АКПП, МКПП и вариатора на автомобилях Ниссан Х Трейл Т31

На автомобиле Nissan X Trail T31 используется шестиступенчатая МКПП RS6F52A. Ее внутризаводским кодом обозначения является 32010JG20C. Механикой комплектуются на машины с бензиновым 2.0-литровым мотором MR20DE. Нашла свое применение МКПП и совместно с дизельным силовым агрегатом M9R. Крайне редко механическая коробка встречается на Икстрейл Т31 с 2.5-литровым бензиновым силовым агрегатом QR25DE.

На X Trail применяется вариатор Jatco JF011E. Согласно внутренней классификации концерна он получил модель RE0F10A/B/C. Бесступенчатая трансмиссия Jatco JF011E используется на сборочных конвейерах и других автогигантов. Концерн Митцубиши обозначает данный вариатор — F1CJA/W1CJA, а Рено — FK0/FK8.

Бесступенчатая трансмиссия Jatco JF011E была представлена в 2005 году. В качестве ее основы лежит более ранняя модель RE0F06A образца 1999 года. Первые серийные X Trail комплектовались RE0F06A.

Вариатор используется в комплектации совместно с бензиновым 2.0-литровым мотором MR20DE. Нашла свое применение бесступенчатая трансмиссия и на более мощной версии машины. CVT можно встретить в паре с 2.5-литровым бензиновым силовым агрегатом QR25DE.

Автоматическая шестиступенчатая коробка перемены передач Jatco JF613E используется исключительно на X Trail с двухлитровым дизелем M9R. Компанией Nissan данной АКПП присвоена модель RE6F01A.

Автоматическая трансмиссия Jatco JF613E обладает отменными техническими характеристиками. Она способна работать в паре с моторами объемом до 3.5 литра и крутящим моментом до 330 Нм. Поэтому АКПП используется и другими автоконцернами. Согласно классификации Мицубиси она называется F6AJA/W6AJA. Используется Jatco JF613E под внутризаводской моделью AJO и компанией Рено.

Распространенные проблемы и их устранение

Вышедший из строя конус вариатора

Прежде чем проверить и отремонтировать вариатор, ознакомьтесь с признаками его поломки:

• при езде по ровному покрытию машина пробуксовывает;
• на контрольном щитке авто в салоне появился индикатор активации аварийного режима функционирования;
• транспортное средство сбрасывает обороты двигателя, при этом из трансмиссии доносится гул;
• возникли проблемы при переключении передач, рычаг вовсе не переключается либо переключается, но с трудом;
• снижается мощность машины, водитель жмет на педаль газа, а мотор авто не набирает обороты, а только громче гудит;
• в районе селектора коробки передач появилась вибрация, она может присутствовать постоянно или периодически;
• появляются рывки, когда водитель переключает селектор КПП в другое положение.

Неправильная эксплуатация и обслуживание приводит к появлению проблем в работе машин и необходимости выполнения ремонта. В своих отзывах владельцы Х Трейлов часто делятся тем, что после замены трансмиссионного масла коробка передач гудит, а автомобиль дергается или вовсе не едет. Разберем неисправности, характерные для КПП японских внедорожников.

Шум

Одной из самых распространенных проблем вариаторных коробок передач Х Трейл t31 либо в другом кузове является поломка подшипниковых деталей. Когда ресурс эксплуатации устройств подходит к концу, из трансмиссии начинает доноситься шум. На практике это обычно происходит через 50 тысяч километров пробега. Выход из строя подшипников обычно связан с конструктивными особенностями вариаторных коробок.

В результате быстрого изнашивания, если у водителя не получается правильно использовать CVT, продукты износа забивают масляные каналы агрегата. Два фильтрующих устройства с магнитами не смогут притянуть к себе всю металлическую пыль. Стружка в итоге оседает в каналах трансмиссии и забивает их, что приводит к необходимости замены подшипниковых деталей.

Если снизить интервал замены трансмиссионной жидкости до 30 тысяч км пробега, как советуют некоторые автолюбители, это не решит проблему и не поможет увеличить ресурс эксплуатации подшипников.

Подшипник вариаторной трансмиссии Ниссан

Потеря мощности

С проблемой снижения мощности автовладельцы обычно сталкиваются, когда своевременно не меняют трансмиссионную жидкость. Скорей всего, причина кроется в засорении масляных каналов, что приводит к необходимости выполнения не только смены расходного материала, но и промывки агрегата. Выполнять проверку работы коробки передач надо после того, как вы убедитесь в работоспособности двигателя и основных узлов, влияющих на падение мощности. Речь идет о топливном фильтре и всевозможных датчиках. При замене масла в коробке передач надо максимально удалить все продукты износа и загрязнения из КПП, в противном случае машина в дальнейшем продолжит терять «тягу».

Езда рывками

Если уровень в норме, а качество жидкости хорошее или удовлетворительное, рекомендуем выполнить диагностику гидравлического клапана. При его поломке автомобиль будет дергаться 1-2 раза на один пройденный километр при включенном круиз-контроле. Доверить проверку лучше специалистам, имеющим необходимое оборудование.

Замена вариатора

При желании автовладелец может произвести замену вариаторной трансмиссии на механику. Механические коробки передач в силу своих технических характеристик и конструктивных особенностей более надежны, в отличие от CVT. Но замену коробки необходимо выполнять только на специализированном сервисе у квалифицированных мастеров. При смене агрегата потребуется перепрошить и адаптировать управляющий модуль под работу с механикой. В противном случае блок управления будет постоянно выдавать ошибку, а сама вариаторная трансмиссия станет работать нестабильно. Будут проявляться рывки, толчки и вибрации. Если замена будет выполнена некорректно, то завести двигатель не получится.

Подробнее о ремонте CVT узнайте из ролика, снятого каналом DDK Motor.

Первая стадия

Снимаем аккумулятор.Снимаем воздуховод.Отсоединяем разъемы с блоков управления двигателя и коробки передач. На моторах 2.0 перед аккумулятором сначала идут мозги коробки TCM с одним разъемом, за аккумулятором мозги двигателя ECM с 3 разъемами.

Отсоединяются легко, интуитивно понятно. Откручиваем головкой на 13 два болта крепления мозгов коробки и отводим ее в сторону, снимать не нужно она не помешает

Прежде всего, транспортное средство ставится на домкрат, смотровую ямы или эстакаду. Снимается левое переднее колесо. Демонтируется накладка, защищающая двигатель от ударных нагрузок. При помощи ключа и головки на 19 снимается пробка.

Под отверстие заранее нужно подставить емкость, куда стечет отработанная техническая жидкость

После этого необходимо поменять фильтрующий элемент, установленный в модуле охлаждения вариатора. Алгоритм действий следующий:

• Снимается накладка элемента, защищающего от брызг. Под накладкой расположена пара фиксирующих болтов.
• Пока сливается техническая жидкость, демонтируется аккумуляторная батарея, воздуховод, снимаются разъемы блока управления силовой установкой и вариатором. Все манипуляции проводятся ключом с головками на 10 и 13.
• Снимаются трубки, по которым циркулирует антифриз. Делается это для того, чтобы тщательно очистить их от следов старого масла.
• Выкручиваются болты, фиксирующие модуль охлаждения. Чтобы снять фильтр, достаточно немного отодвинуть охладитель. Фильтр меняется вместе с прокладкой, она также подвержена загрязнению и механическому износу.

Обзор вариатора Nissan X-Trail

История

Бесступенчатая передача – идея отнюдь не новая, и была известна еще в средневековье. В частности, ее отражал в своих чертежах Леонардо да Винчи. И коробка CVT воплощает эти идеи в современном, высокотехнологичном исполнении.

Вариатор Jatco на Ниссан Х Трейл начали ставить около 10 лет назад, и с тех пор производителем, автосервисами и автомобилистами уже накоплен солидный опыт по эксплуатации этих коробок, ремонту и устранению различных проблем.

Устройство коробки

В основе вариатора Ниссан лежит принцип клиноременной передачи: в коробке имеются состоящие из двух конусов шкивы, соединенные специальным ремнем, который и отвечает за передачу крутящего момента. Передаточное число коробки меняется за счет изменения расстояния между ведущим и ведомым шкивами, чем занимается специальный шаговый мотор коробки. Кроме того, в состав коробки CVT входят планетарные шестерни, отвечающие ща включение задней передачи.

В корпусе коробки CVT от Jatco скрыто несколько основных элементов:

• вариаторные шкивы;
• соединяющий их стальной ремень;
• клапаны и соленоиды коробки;
• планетарные шестерни;
• пакеты муфт для заднего хода и режима Drive коробки;
• помпа высокого давления;
• контрольный блок коробки.

Крайне упрощенно вариатор можно сравнить с цепным велосипедным приводом, где есть ведущая и ведомая звездочки, соединенные цепью, только вместо звездочек – шкивы, а вместо цепи – ремень коробки.

Входной шкив коробки имеет соединение с двигателем в виде муфты, всегда работающей в режиме D. Вторичный вал коробки при работе толкается первичным за счет передаваемого специальным ремнем усилия.

Ремень коробки состоит из множества соединенных друг с другом плотной стальной лентой стальных же сегментов.

Предполагается, что ремень коробки мало подвержен износу, поскольку сталь очень прочная и не сжимается. Весь ременной элемент коробки работает как одно стальное тело, передающее крутящий момент.

Если нужно изменить передаточное число, модуль контроля трансмиссии (TCM) изменяет расстояние между шкивами коробки, в результате чего:

• первичный шкив коробки вращается медленнее – передача понижается;
• быстрее – повышается.

Если нужно переключиться на задний ход, задействуется планетарная передача коробки (в обычном режиме движения она пассивна). При этом возможность смены передаточного коэффициента коробкой заблокирована в целях безопасности – чтобы избежать случайного разгона при движении задним ходом.

Номинальное давление, развиваемое масляной помпой коробки – 55 бар, а максимально возможное – до 60. В коробке CVT применяется несколько регуляторов, обеспечивающих показатели:

• максимум 4 бар – для смазочно-охладительной системы коробки;
• до 10 бар – для блока гидротрансформатора;
• до 15 бар – для сцеплений коробки.

Подробное описание замены масла в CVT

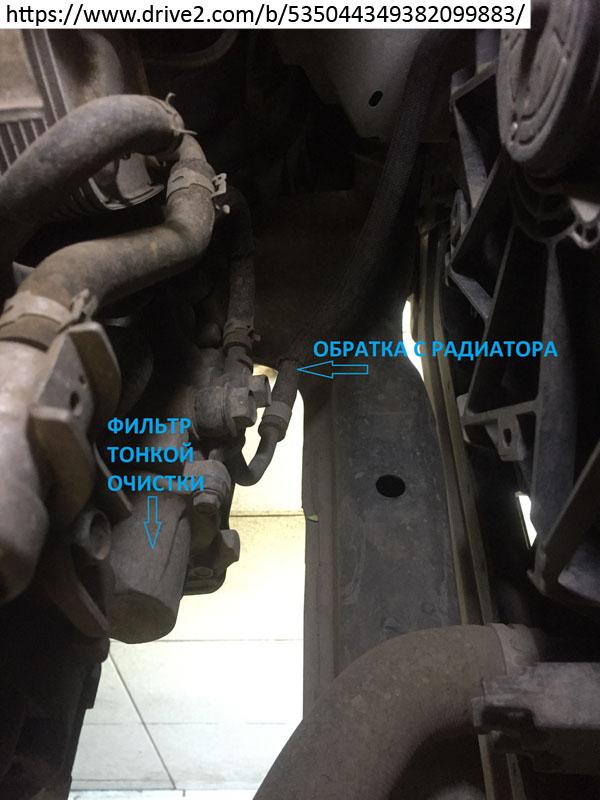

фильтр тонкой очистки 31726-3XX0A

Замена масла в вариаторе Ниссан Икстрейл т32 существенно упростилась за счет того, что фильтр тонкой очистки смонтирован со стороны мотора. Снимать колесо и подкрылок с водительской стороны, убирать АКБ больше не нужно. Доступ к крышке открыт, если спуститься в смотровую яму, или встать под авто, поднятом на подъемном устройстве. Фильтр можно менять чаще и самостоятельно. Каковы особенности замены масла в бесступенчатой трансмиссии кроссовера х-Трейл т32, и какова последовательность действий?

шланг, идущий от радиатора к коробке и фильтр тонкой очистки (ссылка на источник фото)

Проверка уровня

Проверку уровня масла в вариаторе Ниссан Х-Трейл т32 организуют на прогретом автомобиле. В зимний сезон для достижения отметки в 50-60 градусов придется проехать порядка 25 км, летом достаточно 10 км. Горячему маслу нужно дать немного остыть. Кроссовер необходимо выставить строго горизонтально, мотор при этом нужно оставить включенным.

Новый вариатор Nissan x-Trail T32, слева виден маслоохладитель с заглушками (ссылка на источник фото)

Нюанс модели Ниссан х-Трейл т32 в том, что щуп конструктивно не предусмотрен, вместо него стоит обыкновенная заглушка. По этой причине проверка уровня осложняется. Самый простой вариант здесь — обратиться в сервис, но есть способ самостоятельной проверки уровня масла в вариаторе.

Проверка:

1. Коробка х-Трейл т32 прогревается до 40 градусов.
2. Откручивается пробка, должно политься масло.
3. Если смазка не вытекает тонкой струей, требуется доливка (до появления струи трансмиссионной жидкости).
4. Пробка ставится назад.

Сливаем старую смазку

Вариатор без поддона (ссылка на источник фото)

Первый этап замены смазывающей жидкости на автомобиле Ниссан х-Трейл т32 подразумевает слив отработанной трансмиссионной жидкости. Алгоритм действий такой:

1. Снимается защита, за которой расположены все интересующие детали трансмиссии (на авто этой модели не нужно демонтировать подкрылок, подлезать под аккумулятор и т.д.).
2. Демонтируется шланг, идущий от радиатора к коробке. Причем образовавшееся отверстие необходимо заглушить. Для этого подойдет небольшой кусочек шланга, заглушенного болтом.

3. Снятый шланг нужно продлить (достаточно 30 см) и опустить край в минимум 5-литровую емкость.

4. Двигатель запускается и через шланг начинает течь масло. Глушить мотор нужно тогда, когда масляный насос начнет захватывать воздух (этот звук не перепутать с другими). Сольется приблизительно 4 литра смазки.
5. В поддоне также останется смазка, которую нужно слить. Затем откручивается крепеж, удерживающий поддон. Причем передние болты имеет смысл не откручивать. Когда поддон отойдет сзади, выльется еще немного масла. После чего завершается демонтаж.
6. На крышке фильтра также стоит крепеж, который необходимо открутить. Выйдет еще немного смазки.

Таким образом проводится предварительный (сливной) этап замены масла в вариаторе Nissan X-Trail t32.

Меняем фильтры и завершаем работу

Поддон вариатора до и после чистки (ссылка на источник фото)

Масляный фильтр тонкой очистки на кроссовере Ниссан х-Трейл т32 подлежит замене. Фильтр грубой очистки можно промыть, но лучше все-таки заменить его на новый. Вопрос остается на усмотрение водителя. Перед сбором конструкции необходимо тщательно промыть поддон, очистить магниты от металлической стружки. Прокладку стоит поменять, но если она в хорошем состоянии, можно временно оставить. Перед прикручиванием поддона, его нужно обезжирить, аналогичные действия проводятся и на плоскости коробки, куда будет примыкать прокладка.

фильтр грубой очистки (ссылка на источник фото)

Крепеж подтягивается без значительных усилий. Свежее масло вливается в х-Трейл через заливную трубку (ту, в которой на предыдущих моделях стоял щуп). Под шланг ставится еще одна емкость, запускается ДВС (лучше выполнять действия с помощником). Рычагом вариатора нужно провести по всем положениям от P до R с 5-секундной задержкой. Глушится ДВС, когда раздается характерный звук захватывающего воздух насоса. В итоге в емкости оказывается смешанная жидкость (из трубки должна пойти чистая).

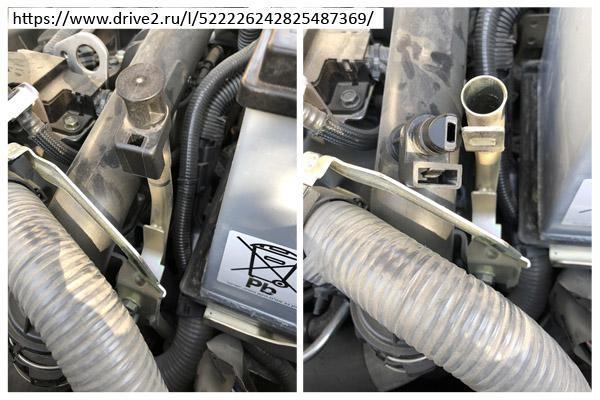

заливная трубка (ссылка на источник фото)

Трубка возвращается на место. В вариатор заливается свежее масло из второй канистры. Мотор кроссовера Ниссан Х-Трейл т32 заводится и прогревается до рабочей температуры. Во время прогрева можно проверить вариатор на предмет утечек. Когда прогрев заканчивается, рычаг остается в положении P, мотор не глушится и наступает этап проверки уровня масла. Действия те же — откручивается пробка, из отверстия должна пойти свежая трансмиссионная жидкость зеленого цвета.

Надежность вариатора и его срок службы

Надежность вариатора X Trail на прямую связана с применяемым маслом и частотой его смены. Компания Nissan выпускает оригинальное масло CVT NS-2. Для того, чтобы ремонт бесступенчатой трансмиссии не потребовался раньше отведенного срока замену смазки рекомендуется выполнить при достижении 100 тыс. км.

Так как вариатор RE0F10A применяется на автомобилях причих брендов, для заливки подходят нижеперечисленные масла:

• ELF ELFMATIC CVT;
• Mitsubishi DIA QUEEN CVTF-J1;
• PSA 9735.EF;
• MOPAR CVTF + 4.

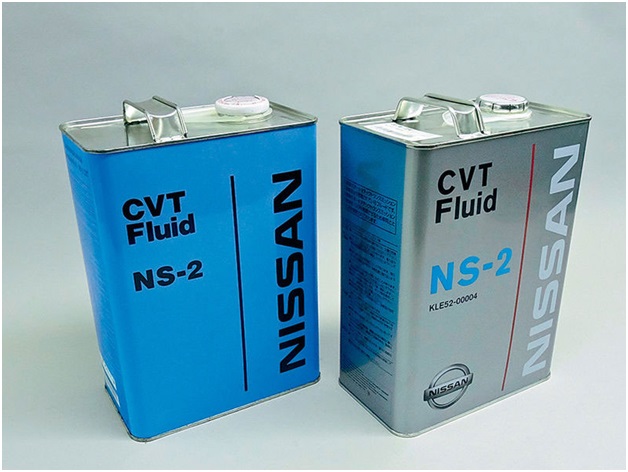

Все вышеперечисленные смазки, в том числе и Nissan CVT NS-2, выпускаются на производственных мощностях, которые принадлежат компании Total (ELF) и Idemetsu. Соответственно все эксплуатационные их характеристики идентичны. Поэтому, если предстоит замена масла в вариаторе X Trail рекомендуется приобретать смазку от вышепредставленных брендов, обладающую наименьшей ценой.

При движении ремня вариатора по двум конусам образуется металлическая стружка. Она возникает из-за стирания контактирующих поверхностей. Для предотвращения циркуляции стружки по масленой системе и повреждения абразивными частицами элементов вариатора в его поддоне присутствуют магниты. Они улавливают кусочки металла и задерживают его.

При большом количестве стружки магниты не способны ее удержать. «Свободное плавание» абразивных частиц запускает процесс «повышенного износа вариатора». Это ведет к скорому капитальному ремонту, который может потребоваться при достижении 130 тыс. км.

Для того, чтобы штатные магниты справлялись с возложенной на них функцией их требуется очищать при каждой замене масла. Опытные автовладельцы рекомендуют выполнять чистку не реже раза в 60 тыс. км при пробеге до 100 тыс. км. Если же одометр показывает более 100 тыс. км, чистка магнитов необходима каждые 40 тыс. км. При отсутствии экстремальных нагрузок вариатор без абразивных частиц в смазке способен прослужить 150-350 тыс. км.

При выборе масла важно учитывать, что компания Jatco не производит никаких оригинальных трансмиссионных жидкостей. На автосборочные конвейеры Nissan вариаторы поставляются без залитой смазки

При старом загрязненном масле для нормальной работы бесступенчатой трансмиссии электроника принудительно поднимает давление смазки

Поэтому после заливки новой трансмиссионной жидкости важно сделать сброс. В противном случае вариатор будет работать с повышенным давлением масла, что негативно скажется на ресурсе его основных элементов

Подробное описание замены масла в вариаторе Ниссан Х-Трейл т31

Инструменты и запчасти

Чтоб произвести замену масла в вариаторе Ниссан Х-Трейл т31, потребуются:

• ключ «на 10» и набор головок (10, 13 и 19);
• домкрат и подпорки (авто можно выставить над смотровой ямой);
• емкость под отработанную трансмиссионную жидкость;
• промывочный спрей для обработки поддона и улавливающих стружку магнитов (подойдет средство для очистки карбюратора);
• воронка для удобства при заливке свежего масла;
• средства защиты (перчатки).

Также понадобятся:

• две металлических канистры NS-2 (оригинал идет под номером KLE52-00004);

• прокладка поддона (Ниссан — 31397-1XF0C, от Митцубиси — 2705A015);
• прокладка маслоохладителя (каталожный номер Митцубиси 2920A096);

• фильтры — тонкой очистки (317261XF00) и грубой очистки (31728-1XF03);

• прокладка под сливной пробкой (каталожный номер 11026-01M02).

Начало смены смазки

Замена масла в вариаторе Икстрейл начинается с того, автомобиль поднимается домкратом, ставится на подпорки. Демонтируется левое колесо. Предварительно колесные болты лучше слегка ослабить. Снимается защита мотора. Откручивается пробка (19-й головкой), под нее заранее ставится емкость для слива отработанной смазки.

Ссылка на источник фото

Смена фильтра в маслоохладителе CVT Nissan X-Trail t31

1. Для доступа к маслоохладителю X-Трейл T31 нужно частично снять накладку брызговика. Откроется вид на два крепежных болта.

2. Масло сливается долго, за это время можно снять АКБ, воздуховод, отсоединить разъемы от БУ мотора и коробки. Здесь понадобятся 10-я и 13-я головки.

3. Площадку, на которой стояла АКБ, снимать не нужно (она завязана на опору ДВС). Маслоохладитель связан с радиатором охлаждения бесступенчатой коробки посредством двух тонких трубок, антифриз идет по двум толстым трубкам. Итого четыре трубки. В радиаторе вариатора может остаться масло, поэтому тонкие трубки лучше снять и выдуть из него остатки.

4. Маслоохладитель держится за счет четырех болтов «на 10». Как только он будет освобожден, необходим отвести его в сторону и достать фильтр. Старому фильтру требуется замена, обновляется также прокладка. Деталь ставится на место, болты закручиваются.

Снятие поддона и замена (очистка) фильтра

Когда масло сольется, откручивается поддон картера. Он крепится при помощи 21 болта. Снимать поддон нужно аккуратно, чтобы не облиться остатками масла. Крепеж фильтра откручивается головкой «на 10». Уплотнительную резинку нужно убрать. Очистка производится средством для карбюратора, подойдет и WD-40.

Ссылка на источник фото

Фильтр при желании подлежит замене. Затяжку крепежа после монтажа деталей ведут диагонально и постепенно от центра.

Заливка нового масла в вариатор Х-Трейл т31

Ссылка на источник фото

Заливать жидкость нужно аккуратно (по 150-200 мл). Точный уровень масла в вариаторе Ниссан Х-Трейл т31 определяется на горячем ДВС, поэтому после заполнения коробки требуется прогрев. Затем рычагом бесступенчатой коробки проходятся все положения (с задержкой и при зажатом тормозе), выставляется режим P и начинается проверка.

С первого раза добиться должного результата не всегда удается, иногда требуется слив масла или дополнительное вливание. Контрольный замер производится после пробной поездки.

Ссылка на источник фото

Сброс счетчика старения смазки CVT Nissan простым сканером

Сам алгоритм предполагает учет параметров работы мотора и вариатора, поправочные коэффициенты, которые заложены производителем с учетом задачи сохранения ресурса коробки.

Автомобильный сканер M.U.T.-III

Если нет автомобильного сканера M.U.T.-III., предназначенного для сброса, то сбросить уровень снижения эксплуатационных характеристик можно при помощи адаптера и ELM-327 версии 1.5

Приобретать такой адаптер нужно с осторожностью, поскольку недобросовестные продавцы под рабочей версией реализуют неподходящие устройства (версия 2.1)

Сброс счетчика старения масла вариатора Ниссан осуществляется так:

• Скачивается и устанавливается программа (под смартфон или планшет).
• Адаптер вставляется в разъем, расположенный возле ручки открывания капота.
• Через Bluetooth находится устройство, вводится пароль 1234.
• Запускается программа, на экране появляется Data Monitor (показатель старения находится в самом низу экрана).

• В главном меню нажимается кнопка «Read CVTF DETERIORATION«, отвечающая за сброс.

• Если обнуление не произошло, процедуру следует повторить (возможно, что несколько раз).
