Газ-33106 валдай

Самосвал Валдай

Сборку данного агрегата осуществляют в городе Саранске, на заводе автосамосвалов. Там устанавливают кузовное оборудование на шасси валдай, имеющее маркировку ГАЗ-33106. Сконструированное на автомобильном заводе в Горьком, оно относится к модернизированному семейству «Валдай».

Как и любой автосамосвал, данная машина может перемещать и разгружать насыпные грузы. Это, к примеру, стройматериалы типа щебенки, гравия, песка, керамзита. Возможно заполнить кузов снегом, мусорными отходами, углем. Незаменимы подобные самосвалы в арсенале фермеров или коммунальщиков — они помогают зимой посыпать песком скользкие мостовые, убирать осенние листья, снег и мусор.

Востребован автомобиль и фермерскими хозяйствами. Его удобная кабина такая же, как у «Газели», а в кузов можно поместить гораздо больше груза.

К слову, изготовители позаботились о фермерах особо, сконструировав модификацию, которую так и назвали – «Фермер». Ее отличие — увеличенная кабина, помещающая уже не три, а пять человек. Можно целую бригаду рабочих перевезти с удобствами.

Особенности

Шасси для агрегата начали делать в 2010 году. На него вместо белорусского (применяемого ранее) поставили новый американский дизель известной фирмы Cummins. Аппетиты у данного мотора весьма скромные, поэтому топлива стало использоваться на одну десятую меньше. И ресурс у него солидный – полмиллиона километров без капремонта.

Впрочем, это еще не все конструктивные особенности улучшенного шасси, пришедшего на замену ГАЗ-33104. У него стала крепче и надежней рама, были поставлены новая коробка передач, рессорная подвеска со стабилизаторами, сцепление. Рессоры удлинились. У рулевого гидроуправления появился новый насос, а у дисковых тормозов – система пневмоуправления. Ход стал мягче, машина стала меньше шуметь, была снижена тряска при движении.

Отметим еще способность колес самосвала осуществлять сорокапятиградусный поворот. Именно эта особенность дает возможность так ловко маневрировать в тесноте улиц города и разворачиваться на узких дорогах.

Преимущества и недостатки

Положительные качества:

• Посадка машины низкая, а радиус поворота маленький. Это позволяет водителю легко работать в городе.
• Экономичный, мягко работающий и долго живущий дизель, скорректированный под условия нашей страны (у него есть спираль для подогрева воздуха зимой).
• Достаточно комфортабельная кабина, где могут разместиться три человека. Наличие модификации с пятиместной кабиной.
• Задние зеркала, которые закреплены на разведенных в стороны кронштейнах, способствуют отличной обзорности.
• Удобно расположенные приборы управления, повышенная защита от шума и тряски.
• Не очень высокая высота погрузки (чуть больше метра). Это позволяет пользоваться электрокаром для погрузки.
• Топливный фильтр находится в удобном месте – за кабиной. Его замена занимает пару минут.
• Состоящий из трех частей бампер легко отремонтировать.
• Наличие системы Cruise control, включающейся при достижении скорости 48 км/ч.

Отрицательные качества:

• Когда машина не загружена, сказывается жесткость подвески рессорного типа.
• Педаль газа электронная, и в обслуживании она не является дешевой.
• В сильную жару начинает нагреваться дизельный мотор, теряя в мощности. Умельцы «лечат» это, установив дополнительные вентиляторы.
• Со временем начинают подтекать сальники заднего моста и КПП.
• Конструктивные особенности передней подвески могут вызвать колебания колес, находящихся спереди. Это происходит до полной остановки машины.

Фото самосвала ГАЗ-33106 на базе Валдай

4.7. Электрооборудование

Начало производства

Маневренность не очень волновала предшественниов «Валдая» – среднетоннажные грузовики семейства «ГАЗ-3307». Которые, как известно, разрабатывались ещё в 80-х годах ХХ века и были рассчитаны на эксплуатацию, главным образом, в сельской местности.  Да и в городах тогда совсем не было так тесно, как в нашу эпоху.

«Валдай», в отличие от своего предшественника, имеет более низкую посадку (погрузочная высота автомашины в гружёном состоянии составляет всего 985 мм). Уменьшению погрузочной высоты способствовала, в том числе и замена традиционных ГАЗовских 20-дюймовых колёс на привычные для европейских развозных грузовиков –размерностью в 17,5 дюймов.

Разумеется, по проходимости «Валдай» не может потягаться с «ГАЗ-3307». Это преимущественно «городской житель», развозной грузовик класса N-2, категории MCV, для дорог с твёрдым покрытием. В отличие от «Газели», прав категории «В» для вождения «Валдая» будет недостаточно: для него требуется категория «С».

Первые образцы грузовика «Валдай» создавались в сотрудничестве с Минским автозаводом, ещё в 1999 году. Однако в итоге «МАЗ» опередил нижегородцев, первым запустив в массовое серийное производство свой низкорамный среднетоннажник – пятитонный «МАЗ 4370 «Зубрёнок».

Была идея оснастить ГАЗовский среднетоннажный грузовик безкапотной кабиной типа «МАЗ-5336», но конкретного воплощения она не получила. Решено было использовать массовую кабину нижегородского супербестселлера – «Газели».

Тем более, что под капотом моторного отсека этой кабины, который, как известно, рассчитан на короткий 4-х цилиндровый двигатель, получилось довольно компактно разместить рядный 6-ти цилиндровый дизельный мотор «ГАЗ-562» (лицензионный «Steyr», первый движок «Валдая»). Это позволило, несмотря на выдвигающийся вперёд кожух двигателя, сохранить место для второго пассажира, посередине. То есть, кабину можно охарактеризовать как «условно трёхместную» – для коротких поездок и двухместную – для продолжительных и междугородных.

Внешне «ГАЗ-33106 «Валдай»  очень похож на «Газель», но, вместе с тем, заметно отличается от неё своим массивными бампером и решёткой радиатора, а также более внушительными размерами. При аналогичной кабине и внешней схожести, «Валдай» выглядит гораздо серьёзнее: его ширина и высота больше, чем у «Газели» на 284 и 125 мм соответственно.

Конструкция кузова данного грузовика – рамная. Сама рама собирается из лонжеронов, взятых у модели «ГАЗ-3307», с оригинальными траверсами и кронштейнами. Построенный на платформе пятитонника, «Валдай» обладает значительным запасом прочности, позволяющим перевозить грузы массой и более четырёх тонн. В итоге эволюции модели получился «ГАЗ-33106» – современный бизнес-развозник с удобной погрузочной высотой, довольно-таки комфортабельной подвеской, безопасной тормозной системой и экономичным дизельным двигателем. Машина, на которой получается зарабатывать неплохие деньги!

На седьмой Международной специализированной выставке «Коммерческий автотранспорт», проводившейся в 2006 году в Москве, новая, на тот момент, модель горьковского автозавода – автомобиль «Валдай» – была признана  победителем в номинации «Лучший отечественный грузовик».

Состоявшийся в 2010 году переход с минских дизелей на современные моторы «Камминз» китайской сборки сделал «Валдай» значительно более комфортным и тихим, ушли излишние вибрации на холостых и снизился расход топлива. Сторонников данной модели значительно прибавилось. В связи с этим, прекращение её производства был многими принято резко отрицательно.

Последний автомобиль «Валдай» сошёл с конвейера Горьковского автозавода в последних числах декабря 2015 года. На смену «Валдаю» компания вывела на рынок пятитонный грузовик «ГАЗон Некст», модификация «Сити» – также обладающий низкой погрузочной высотой, на низкопрофильных колёсах, городской развозник.

Однако до сих пор высказываются мнения о неравнозначности данной замены. По сравнению с обладающим малыми габаритами и маневренностью «Газели» «Валдаем», «ГАЗон Некст» называют неповоротливым, «слоноподобным» и, к тому же, стоящим на порядок дороже автомобилем. Отмечается также, что «ГАЗон Некст» – модель ещё «сырая», недоработанная. Подобные настроения сказываются на спросе: рынок принял «ГАЗон Некст настороженно, и его продажи в первые годы производства не блещут.

Внешний вид и салон

Если говорить про кабину грузового автомобиля ГАЗ-3310 «Валдай», то она представлена «газелевским» вариантом, однако ее все же чуть-чуть изменили. Например, использовали пластиковые расширители крыльев, обновили облицовку радиатора. Бампер теперь состоит из 3 деталей, средняя из каких имеет металлический материал. Как и внешне, внутри ГАЗ 3310 «Валдай» полностью идентичен самой простой и распространенной «ГАЗели».

Сиденье водителя отделено от сиденья пассажиров. Передняя панель была сделана из не очень качественного пластика. Рулевое колесо имеет тонкий обод и пару спиц. Сразу за ним расположились рычаг управления указателей поворота (слева) и звукового сигнала, а также рычаг управления дворниками (справа).

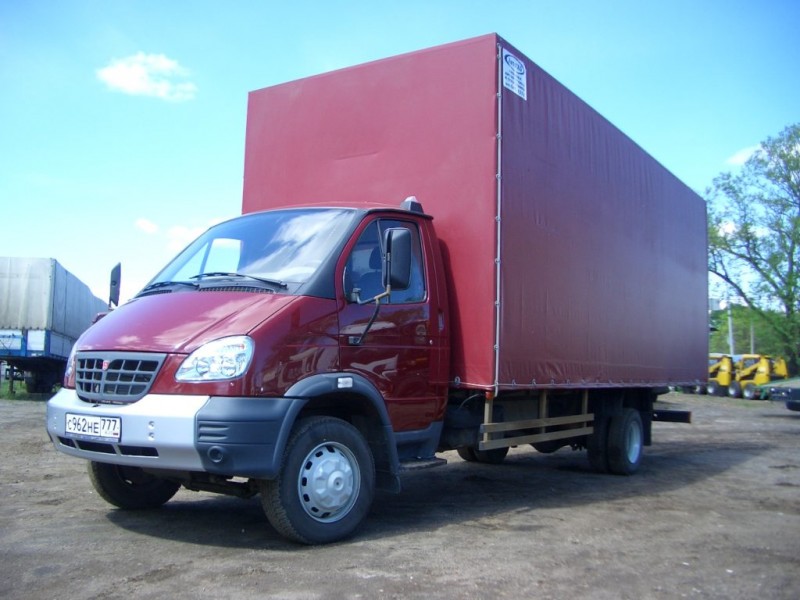

Фотография ГАЗ-Валдай

На приборной панели есть два больших круглых датчика, где левый – это спидометр, а правый – тахометр. В крайнем левом углу расположился датчик уровня топлива, а в правом датчик, который показывает температуру двигателя. Немного ниже, под ними, по бокам расположились датчики давления воздуха.

Замок зажигания установлен с левой стороны от рулевого колеса. Середина передней панели имеет отделения для установки музыкальных плееров. Перед лобовым стеклом, по бокам, установили уже привычные колонки музыкальной системы.

Салон ГАЗ-Валдай

Расположение дефлекторов достаточно стандартное, что позволяет поддерживать в кабине необходимую температуру. Все органы управления довольно понятные. Справа есть небольшой бардачок для хранения необходимой мелочевки. Сидения получили подголовники, что сделало поездки более комфортабельными.

В целом, кабина довольно просторная, по высоте места хватает. Помимо манометров, добавили электронную педаль газа, что не сильно водителям пришлось по душе, ибо она весьма дорогостоящая в обслуживании, да и преимущества у нее достаточно сомнительные.

Что нового в ходовке ГАЗ-3310 Валдай?

Рама автомобиля состояла из лонжеронов. В каждой части высота профиля менялась, а толщина металла была везде неизменна — 6 миллиметров. Для снижения себестоимости производства модификаций инженеры внедрили в конструкцию рамы возможность устанавливать вставки на заклёпках в лонжероны. Это удобно и экономично, так как для каждой разновидности требовалась разная колёсная база и прочность. Вставки позволяли быстро регулировать данные параметры, не нарушая работу редуктора.

Подвеску подвергли серьёзным изменениям. Коренные листы рессор получили витые ушки. В областях соединения с рамой установили сайлентблоки. Рессоры, устанавливаемые в передней части, состояли из 75-миллиметровых листов. Сзади рессоры получили три прямых листа из одиннадцати. Их также лишили подрессорников, которые много лет использовали на различных продуктах Горьковского автомобильного завода. В совокупности все конструкционные решения подвески обеспечили плавный ход, высокую устойчивость на любом покрытии и стабильную работу редуктора.

Так как руководство компании изначально планировало поставлять ГАЗ-3310 в другие страны, инженерам пришлось «подгонять» его под европейские стандарты. Один из таких — ISO, который фиксирует способ крепления колёс. Ступицы оснастили посадочными местами. Колёса фиксировались шестью гайками с шайбами.

ГАЗ-3310 технические характеристики:

• Полный вес — 7,4 тонн;
• Снаряжённая масса — 3,4-3,5 тонны (зависит от модификации);
• Грузоподъёмность — 3,4-3,8 тонны;
• Колёсная база — 3,3-4 метра;
• Вместимость — 3 или 6 мест;
• Максимальная скорость — 95-105 км/ч.

Кабину делали в соответствии с привычным «газелевским» стилем. Однако изменения были видны с первого взгляда. Конструкторы увеличили крылья посредством пластиковых элементов, изменили дизайн решётки радиатора, переделали бампер (сделали его из трёх частей, центральная — металлическая). На приборную панель добавили новые индикаторы. Единственным минусом считалась педаль газа с электронным приводом. Она не сильно отличалась от классического варианта, но требовала дополнительных затрат при обслуживании автомобиля.

4.2. Двигатель и его системы

4.1. Общие данные

* — 1 Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

Предыстория появления модификации ГАЗ-33104

Сложно сказать, почему в 1996-м была приобретена лицензия именно на «альпийскую легенду» – дизельный двигатель «Steyr M1», который ни до того, ни после так и не был установлен ни на одну серийную автомашину в мире. Однако этими моторами, переименованными в «ГАЗ-560», и стали оснащать новую серию среднетоннажных грузовиков из Нижнего Новгорода – «ГАЗ-3310 Валдай».

Австрийские двигатели «Штайр» собирались на ГАЗе из импортных комплектующих; далее планировалось наладить собственное их производство, с проектной мощностью в 250 тысяч моторов в год.

Однако при непосредственной эксплуатации этих экономичных двигателей на «Валдаях» выявилось, что надёжность «Steyr M1» оставляет желать много лучшего. И денег, сэкономленных на топливе, вряд ли хватит на их дорогостоящие ремонты.

Опыты с вариантами, предложенными «Ивеко» и «Перкинс», также оказались неудачными. Тогда решено было оснащать «ГАЗ-3310 Валдай» автомобильной модификацией двигателя Минского моторного завода – «Д-245.7». Им уже долгое время комплектовали схожий с «Валдаем» по ТТХ грузовик «ЗИЛ Бычок». И, несмотря на своё «тракторное происхождение» и соответствующий нрав (шумность, вибронагруженность), минский мотор показал себя хорошо: был не только экономичным, но и надёжным, и неприхотливым.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Модификации

ГАЗ Валдай имеет довольно много модифицированных версий. Базовыми из них являются модели ГАЗ-3310 и ГАЗ-33101. Они комплектовались дизельной силовой установкой марки ГАЗ-562, которая имела систему турбонаддува. Максимальная мощность на выходе у этого двигателя составляет 150 лошадиных сил при рабочем объеме в 3.13 литра. Однако обе версии так и не дошли до массового производства. Вместо них Горьковский автомобильный завод представил модификацию ГАЗ-33104, имеющую под капотом дизельный силовой агрегат марки Д-245.7, предоставленный Минским моторным заводом.

Наиболее популярной модификацией данного грузового автомобиля стала версия под индексом ГАЗ-33106. Она комплектовалась дизельным мотором марки Cummins ISF, который к тому же оборудован системой турбонаддува. Для потребителей эта модификация стала доступна в 2010 году и выпускалась до 2015. Существовала также и экспортная вариация, которая отличалась от базовой версии наличием дизельного двигателя марки Cummins CIV.

Другими не менее популярными версиями стали:

1. Модификация ГАЗ-331041. Обладает дизельным двигателем марки Д-245.7 от Минского моторного завода. Помимо этого имеет удлиненную колесную базу;
2. Модификация ГАЗ-331042. Комплектуется тем же дизельным двигателем марки Д-245.7 от Минского моторного завода. Помимо этого имеет удлиненную колесную базу;
3. Модификация ГАЗ-331043. Представляет собой аналог предыдущих модификаций. Под капотом установлен мотор марки Д-245.7. Использует удлиненную колесную базу и двойную кабину;
4. Модификация ГАЗ-331061. Оснащается импортным двигателем марки Cummins и удлиненной колесной базой;
5. Модификация ГАЗ-331063. Оснащается импортным двигателем марки Cummins и удлиненной колесной базой. Также в модификации присутствует двойная кабина, имеющая внутри два спальных места;

Если стандартная версия обладает длиной колесной базы в 3310 миллиметров, то на удлиненных модификациях она была увеличена до 4000 и 4750 миллиметров. Длина бортов грузовой платформы при этом также увеличилась до 5000 и 6000 миллиметров.

Редкие модификации:

1. Модификация ГАЗ-33104В. Является тягачом седельного типа, предназначенным для перевозки каких-либо грузов в бортовом полуприцепе. Производством данной модели занимается фирма «Чайка-Сервис», но только по заказу;
2. Модификация ГАЗ-43483. Является экспериментальной модификацией, имеющей усиленную подвеску, двойную кабину и полную массу в 8500 килограмм;
3. Модификация САЗ-2505. Представляет собой грузовик, оснащенный самосвальным кузовом с задней разгрузкой. Устанавливаемый кузов имеет объем в 3.78 метра кубических. Максимальная грузоподъемность при этом составляет 3000 килограмм;
4. Модификация САЗ-2505-10. Является грузовиком с самосвальным кузовом, имеющим трехстороннюю разгрузку и объем в 5 метров кубических. Максимальная грузоподъемность такой модификации составляет 3180 килограмм;
5. Модификация САЗ-3414. Является тягачом седельного типа. Предназначен для буксировки полуприцепа марки САЗ-9414. Выпускается также по заказу;
6. Модификация КАвЗ-32081. Представляет собой автобус с компактными габаритными размерами;
7. Модификация ПАЗ-3202. Представляет собой автобус с компактными габаритными размерами;
8. Модификация ГалАЗ-3207. Представляет собой автобус с компактными габаритными размерами;
9. Модификация «Касатка». Является пожарным автомобилем. На борту имеет специализированное оборудование для проведения спасательных работ.

История выпуска ГАЗ-33016 «Валдай»

История автомобиля берет начало в 1999 году, когда на международной выставке в Москве был представлен первый опытный образец. На тот момент грузоподъемность «Валдая» по паспорту составляла 4 тонны, что полностью соответствовало всем потребностям. Массовому производству помешали разногласия с белорусским МАЗ, осуществлявшим поставки кабин. После длительных доработок и усовершенствований техника в 2003 году была поставлена на конвейер. Основой проектирования была популярная на то время модель Газель ГАЗ-3302.

По мере производства транспортное средство неоднократно модифицировалось, становясь комфортнее, экономичнее и надежнее.

Автомобиль создан для различных перевозок

Изменения затронули такие узлы и механизмы:

1. Обустройство места для второго пассажира и разработка шестиместной кабины. Версии для междугородных перевозок имеют одно кресло рядом с шофером.
2. Установка шестицилиндрового дизеля ГАЗ-562, который был впоследствии заменен на более эффективные силовые установки ММЗ Д-245.7, Cummins 3.9 140 CIV и IVECO-8143.
3. Доработана передняя подвеска, установлены низкопрофильные колеса и более эффективные пневматические тормоза.

Модификации «Валдая»

Исходные характеристики автомобиля «Валдай» позволили конструкторам проводить его неоднократные модернизации, приспосабливая транспортное средство под нужды многочисленных пользователей. За период выпуска были выпущены такие версии грузовика:

• ГАЗ-3310 — базовая версия с бортовым кузовом, который с установленным краном или лебедкой использовался в качестве эвакуатора для легковых машин;
• САЗ-2505 — самосвал с задней разгрузкой (модификация 2505-10 имела разгрузку на 3 стороны)
• ГАЗ-33104 (331041, 331042, 331043) — грузовик с удлиненной рамой и дизельным двигателем с турбонаддувом;
• ГАЗ-331063 — грузовик с удлиненной рамой, турбодизелем и 2 спальными местами;
• ГАЗ-33104В — тягач седельного типа для буксировки бортовых прицепов массой до 10 т;

Обязательно почитайте: Самосвал ГАЗ САЗ-3507

Опытные модели ГАЗ-43483 и ГАЗ-33101 не нашли приверженцев и пошли в массовое производство. В ходе модернизации грузоподъемность автомобиля Газель «Валдай» варьировалась в пределах 3-5 т. Кабины собственного производства вмещали 2-6 чел, при наличии 1-2 спальных мест. Длина кузова составляла 3,5-5 м.

О производителе

С момента основания в 1932 году предприятие выпускало легковые автомобили, автобусы, грузовики. Первые машины производились в сотрудничестве с компанией Ford, внедрялись и собственные автомобили.

Во время Великой Отечественной войны Горьковский завод работал на нужды обороны. ГАЗ выпускал танки, бронемашины, легковые, грузовые автомобили высокой проходимости.

В послевоенные годы завод производил гражданские автомобили «Победа», «Волга», «Чайка». Также был начат выпуск третьего поколения тралов.

Прототип ГАЗ-51 создали во время ВОВ, грузоподъемность ТС составляла до 2,5 т. ГАЗ-52 и ГАЗ-53 могли перевозить 2,5 и 3,5 т. груза соответственно.

После 50-х годов ХХ века модели претерпевали постоянные трансформации. С конвейера сходили легковые, грузовые машины. Малотоннажный автомобиль «Газель», выпущенный в 1994 году, стал отличным вариантом для коммерческих грузоперевозок. Впоследствии на его базе начали выпуск пассажирского микроавтобуса.

В настоящее время завод выпускает грузовые автомобили малого, среднего тоннажа: «Некст», «Валдай», ГАЗ-3307, 3309 и др. Налажено производство марок «Соболь», сборку отдельных моделей Volkswagen, Skoda.

Детальная информация видна на видео:

Устройство

Кузов

Чтобы поднять или опустить металлический кузов, применяют гидросистему, управлять которой можно с водительского места. Гидравлический цилиндр телескопической конструкции состоит из пяти секций. Разгружать сыпучие вещества возможно назад, влево и вправо. Для этого нужно вручную откинуть борта. Устанавливается нужное направление наклона кузова с помощью пальцев-фиксаторов. Когда машина едет, происходит запирание кузова специальным устройством, имеющим прямую связь с клапаном блокировки гидравлики.

Двигатель

Дизель марки Cummins, хоть и является американским, делают на фирменном заводе в Китае. У него четыре закрепленных рядно цилиндра и турбонаддув (используется компрессор HE211W). Горячий воздух охлаждается жидкостным способом.

Применяется система подачи горючего Коммон Рэйл с регулятором давления электромагнитного типа и радиальным насосом. Зажигание осуществляется с помощью микропроцессорной схемы, управляющей стартером.

Трансмиссия и ходовая часть

У синхронизированной механической КПП, собранной в заднем и переднем картерах, имеется пять ступеней. Соответственно, при движении вперед выбирается одна передача из пяти, а при движении назад выбора нет – скорость только одна. Синхронизаторы работают со всеми передачами, кроме первой и задней. Главная передача – винтовая, одинарного типа, с зубчатыми коническими колесами.

Сухое сцепление с одним диском, которое постоянно замкнуто, оснащено пружиной диафрагменного типа и демпферным механизмом, находящимся на ведомом диске. Его гидропривод управляется подвесной педалью, включающей основной гидроцилиндр. Он находится в передней части кабины, на щитке.

Передняя и задняя подвески являются зависимыми, они снабжены рессорными механизмами и стабилизаторами, дающими устойчивость в поперечном направлении. Продольные рессоры задней оси являются многолистовыми, а передней – малолистовыми. К раме рессоры прикрепляются шарнирами. Для амортизации используются телескопические гидравлические устройства.

Тормоза

Рабочая система тормозов состоит из двух контуров (для каждой оси свой). Механизмы торможения дискового типа срабатывают от пневматического привода. Стоит антиблокировочное устройство для тормозов типа АБС от фирмы «KNORR-BREMSE». Стояночная система торможения включается ручным рычагом, воздействует на ось задних колес. Используются пневмоцилиндры, оснащенные аккумуляторами пружинного типа.

Рулевое управление

Вал руля, оснащенный компенсатором, имеет шарнирную конструкцию. Рулевое колесо регулируется с помощью специального устройства. Механизм управления руля представляет собой соединение из шариковой гайки и винта. Для облегчения поворота колес встроена система гидравлического усиления руля с пластинчатым насосом.

Кабина

Как уже упоминалось, кабину самосвал получил от «Газели». Она оснащена удобными подножками, имеет полукапотный тип, сделана полностью из металла. Имеется дополнительное пластиковое покрытие от коррозии.

Стандартная кабина вмещает троих, но существуют некоторые ее вариации: со спальным местом, а также двухрядная (для пяти человек). Смонтированы отопительная и вентиляционная системы.

Электрика

Напряжение на борту самосвала – 12 вольт. «Минус» по традиции идет на корпус. Стоят две аккумуляторных батареи типа 6СТ-110, а также генератор с выпрямительным блоком и регулятором. Питание подается на стартер, микропроцессорную систему управления дизелем, фары, задние и передние фонари, контрольные приборы и звуковую сигнализацию, стеклоочиститель, вентиляцию и отопление.
