Порты usb в автомобиле в качестве зарядки телефонов: плюсы и минусы

Необходимые инструменты и компоненты.

Инструменты, необходимые для создания USB динамо зарядки:

• Паяльник, олово
• Мультиметр (необязательно)
• Тиски (необязательно)
• Стриппер (необязательно)

Необходимые компоненты для создания универсальной USB зарядки с питанием от динамо:

• Плата Veroboard (8,22 евро)
• Разъём USB-A (необязательно, также можно использовать дополнительный USB-кабель Micro или Mini USB)
• Стабилизатор напряжения LDO (с малым падением напряжения) на 5 В LM2940 (CT) (1,31 евро)
• Кулер для стабилизатора напряжения LDO (необязательно) (0,5 евро)
• Конденсатор C1 на 2200 мкФ 16 В (0,65 евро)
• Миниатюрный дисковый танталовый конденсатор C4 на 47 мкФ (0,22 евро)
• Миниатюрный дисковый танталовый конденсатор C5 на 22 мкФ (0,5 евро)
• Мостовой выпрямитель на 1,5 A 100 В (0,5 евро)
• Термоусадочные трубки (необязательно)
• Коробка и рубашки ABS (необязательно) (1,17 евро)
• Кабельный сальник контргайки или уплотнительное кольцо (необязательно)
• Разъём для динамо-втулки

Цены невысокие из-за того, что компоненты заказывались в больших объёмах. У вас могут выйти другие цены.

Как выбрать автомобильную зарядку для телефона

Популярность гаджетов (телефонов, смартфонов, плееров и пр.) в жизни современного человека имеет и определённое неудобство – для работы все эти устройства должны быть заряжены. Автомобильные зарядные устройства весьма востребованы и широко представлены. Однако выбрать автомобильную зарядку для телефона не так просто, как может показаться на первый взгляд.

Как правило, автомобильное зарядное устройство подзаряжает вашу электронику от прикуривателя (иногда от USB-разъёма, если он имеется в автомобиле). Принцип работы у всех АЗУ общий: они работают при заведённом двигателе автомобиля и оснащены предохранителем, который защищает батарею заряжаемого устройства от перегрузки. Чтобы знать, как выбрать автомобильную зарядку для телефона, нужно иметь представление о различиях в параметрах:

• Конструкция. Автомобильные зарядные устройства могут быть оснащены встроенным проводом либо представляют собой USB-адаптер.

• Сила тока на выходе. Этот параметр влияет на скорость зарядки. Если сила тока слишком мала, зарядка не будет происходить, а если избыточна – аккумуляторная батарея может быстро выйти из строя.

• Напряжение на выходе.

Критерии выбора

Чтобы выбрать зарядку для телефона в машину, вам нужно определиться, что вы будете заряжать – только телефон или ещё и другие гаджеты. Внимательно ознакомьтесь с техническими характеристиками своих электронных помощников и приступайте к выбору. Нужно учесть несколько моментов:

• Тип коннектора. Если у вас модель с фирменными разъёмами, подбирайте тот коннектор, который подойдёт для неё. Большинство современных устройств оснащаются разъёмом питания micro USB.

• Величина тока на выходе. Если для зарядки телефона оптимальной является сила тока в 1А, то для планшета – от 2,1А. Соответственно, при желании заряжать различные устройства выбирайте зарядку, которая обеспечит силу тока, достаточную для всех гаджетов.

• Напряжение на выходе. Величина напряжения, указанная в технических характеристиках АЗУ, не должна превышать величину, указанную на аккумуляторе телефона, более чем на 5%.

При выборе зарядки со встроенным проводом обратите внимание на длину провода. Интерьер современных автомобилей достаточно разнообразен, и положение прикуривателя может быть различным. Наиболее удобны витые провода, длина которых регулируется в зависимости от потребностей

Немаловажным является защита на местах креплений провода к зарядке и коннектору

Наиболее удобны витые провода, длина которых регулируется в зависимости от потребностей. Немаловажным является защита на местах креплений провода к зарядке и коннектору.

Учтите, что глубина гнезда прикуривателя в разных моделях автомобилях может различаться, как и шетекеры различных зарядных устройств. Подбирайте АЗУ так, чтобы шекер плотно входил в гнездо.

Что касается остальных параметров, то, какую автомобильную зарядку выбрать, зависит от ваших потребностей и желаний. Такие характеристики, как цвет, размер, дизайн, количество портов, наличие подсветки и прочие дополнительные опции, – ваш выбор. Широкий ассортимент качественных зарядок предлагает компания promoclip.ru. Главное – качество, надёжность и правильный подбор характеристик.

Какие бывают беспроводные зарядки

Зарядные устройства на базе технологии Qi, существующие в данный момент на рынке, отличаются друг от друга по области применения. Они бывают переносные или встроенные в мебель, выпускаются для дома, офиса или автомобиля. “Домашние” беспроводные зарядные устройства работают от розетки или от ПК. Это самый распространенный тип зарядок, который оптимально смотрится в интерьере.

Беспроводная зарядка Nillkin Phantom — еще и оригинальная лампа

Автомобильные беспроводные зарядки работают от прикуривателя в машине. Они имеют удобные крепления для размещения зарядки в салоне авто — к примеру, на лобовом стекле или вентиляционной решетке.

Автозарядка Mophie крепится к решетке, а смартфон к ней — на магните

Портативные беспроводные ЗУ обычно совмещены с внешним зарядным устройством (пауэрбанком). Это позволяет носить их с собой во время прогулок или путешествий и подзаряжать смартфон на ходу, даже если поблизости нет розеток.

Ёмкий беспроводной пауэрбанк Harper на 8 000 мАч защищен от ударов.

Наконец, самый футуристический тип — это встраиваемые беспроводные зарядки. Они подключаются к скрытой розетке или напрямую к электропроводке и встраиваются прямо в мебель: столы, тумбочки, барные стойки. Такими устройства успешно пользуются кофейни Starbucks, предлагая посетителям зарядные коврики Powermat.

Зарядные коврики Powermat

Будущее технологий беспроводной зарядки очень перспективно. Это может быть и интеграция в состав умного дома, и пункты зарядки мобильных устройств в общественных местах — в кафе, метро, аэропортах. Пока технологию Qi поддерживают только флагманские смартфоны, но неудивительно, если со временем беспроводная зарядка станет доступна устройствам из среднего и бюджетного сегмента.

USB зарядка для автомобиля от прикуривателя своими руками

Далеко не всегда есть возможность подзарядить свой телефон, особенно в долгих поездках на машине. Как вариант решения данной проблемы, я предлагаю сделать usb зарядку от прикуривателя своими руками. Конечно, в магазинах продаются таки устройства, но зачем платить, если можно сделать своими руками.

Для изготовления зарядки нам понадобятся:

Инструменты: паяльник, супер клей, канцелярский нож, прямошлицевая отвертка, кусачки. У меня большие, поскольку они самые надежные, но можно, в принципе, использовать любые.

Материалы: вам нужна будет зарядка с исходящим током 5 вольт

Важно, чтобы диаметр провода был таким же, как и у переходника USB. Также вам потребуется переходник USB, если у вас есть просто часть провода с «мамой», этого будет вполне достаточно

Разбираем зарядку

Разбираем на части зарядное устройство. Не сломайте ничего, а также удостоверьтесь, что ни одной мелкой детали в процессе разборки зарядки не было потеряно, иначе ничего работать не будет. Вытаскиваем микросхему, находящуюся внутри и определяем, какой провод на минусе, какой на плюсе. У меня провода красного и черного цвета. Красный – плюс, черный (или белый) – минус. Иногда провода промаркированы соответствующими символами. Если нет – можно использовать вольтметр, я не использовал, поскольку у меня его нет. Отпаиваем оба провода от мест соединения с платой. Нужно подготовить дырочки для продевания и припаивания новых проводов.

Готовим USB кабель

Отрезаем таким образом, чтобы получился провод необходимой длины с «мамой» USB. Я обычно оставляю около 12-15 сантиметров провода. Не открывайте пока цветные проводки. Вам нужно будет просунуть его в воротничок оригинальной зарядки. Протягиваем провод через воротничок, иногда это достаточно сложно проделать, особенно если воротничок длинный.

Откройте с помощью канцелярского ножа около 2,5 сантиметров внутренних проводков. Зеленый и белый провод служат для передачи данных, поэтому их можно отрезать.

Оголите совсем немного края проводков и припаяйте их к нужным клеммам, продев через отверстия со стороны, противоположной зеленой. Откусите излишек медного провода с помощь кусачек. Нанесите каплю суперклея на USB провод и подтяните воротничок таким образом, чтобы воротничок и провод USB приклеились друг к другу. Можно и не склеивать, но я решил, что так будет надежней.

Устанавливаем обратно новую начинку в старую зарядную коробку и прикручиваем, чтобы все выглядело как и раньше.

Вот собственно и все.К стати, если на вашей машине установлены литые диски, и они потеряли свой вид, рекомендую почитать о том, как отремонтировать литые диски. С детальными фото и видео.

ЗаБаранкой

Предлагаю вашему вниманию альтернативные способы зарядки телефона в машине, не от прикуривателя как  обычно это бывает (ведь иногда он может быть занят питанием навигатора, антирадара или видеорегистратора). Так что полезно знать, чем еще можно подзарядить ваш смартфон, причем некоторые решения лежат на поверхности, ну что же не будем тянуть поехали …

Все способов будет пять, три из которых доступны для каждого обывателя, два других это способы альтернативной зарядки (для любителей зеленой темы). НУ что же стартуем с обычных систем.

Обычные системы

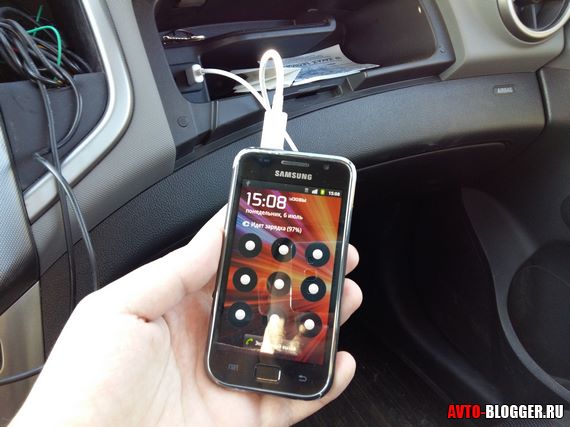

1) Обычный USB порт магнитолы

Многие про это забывают, но если взять USB кабель от вашего смартфона и воткнуть его в стандартный разъем вашей магнитолы, то она начнет заряжать ваш телефон (да еще и песни может воспроизводить с карты памяти).

Причем такое зарядное устройство будет работать как на обычных магнитолах, не штатных, так и на встроенных в машину.

2) Планшет, ноутбук

От них также можно запитать ваш телефон. Зачастую многие люди берут их с собой в дорогу, так что включаем и «запитываемся».

Однако нужно понимать – что эти устройства будут разряжаться от потребления телефона, решайте – что вам нужнее.

3) POWER BANK

Банально, но отметить нужно. Сейчас куча таких приспособлений, начиная от действительно компактных, заканчивая от достаточно больших, которые могут заряжать планшеты и ноутбуки.

Так что «компактный» можно прикупить, уж наполовину он точно зарядит ваш смартфон.

Альтернативные системы

Что же ребята, сейчас небольшие две конструкции которые действительно являются альтернативными.

Основаны они на небольшой плате – повышающий стабилизатор напряжения от USB. Такую можно заказать на известном китайском сайте, стоимость всего 100 рублей (можно найти и дешевле, однако я брал у проверенного продавца). Конструкция этой платы имеет USB выход с одной стороны и два полюса «+» и «-» с другой.

К этой микросхеме можно подключить любой источник питания до 5 Вольт (хоть батарейку 1,5 Вольта, хоть аккумулятор в 3,2 Вольта), он автоматически поднимет напряжение до нужной для телефона. Просто вставляете кабель в USB порт и заряжаете смартфон. Так вот, два способа:

1) Это обычная батарейка

Подсоединяем к плате, к выходам, другой стороной к телефону и все зарядка пошла, смотрим фото и ниже на видео.

2) Солнечная батарея

Можно подсоединить к этой плате и солнечную батарейку, положить конструкцию на солнце и также пойдет зарядка.

В моем эксперименте это не удалось, солнце было вечернее, а солнечная панелька слабая, так что заряд не шел. Однако при дневном свете зарядка идет. Для такой системы нужна панелька помощнее, тогда все будет работать, буквально на 100 – 200 мА.

Сейчас видео версия статьи, смотрим.

Источник

Для планшета

Почему не подойдет зарядка от телефона для планшета? Очень распространённый вопрос! В своем большинстве, планшеты используют другой ток заряда. Обычно это 9 Вольт и все те же 1 – 2 Ампера на выходе.

А как мы уже сверху разобрали, для смартфона нужно 5 Вольт, если вы гипотетически «воткнете» телефонную зарядку в планшет – то контроллер у последнего просто выгорит! Попадаете на дорогостоящий ремонт. Поэтому запомните – нельзя, использовать телефонные зарядные устройства для планшетных компьютеров.

Так что же делать, как зарядить?

Если честно, то сейчас производители электроники начали так называемое «укрупнение». Суть проста – сделать один универсальный разъем – который подойдет как для сотовых, так и для планшетников! Тогда можно будет «запитаться» напрямую от прикуривателя, главное выбрать правильный ток.

Однако очень много девайсов, которые используют старый не универсальный разъем  с другими характеристиками. И тут выхода два:

1) Купить зарядное устройство специально для планшетного компьютера.

2) Использовать специальные POWER BANK,  у которых есть выходы под все девайсы, даже под ноутбуки. Суть такова – его «питаем» от прикуривателя, а устройства от него. Также плюс такого «аппарата», он может питать вас вдали от машины.

Замена прикуривателя USB

Самый простой способ заменить прикуриватель USB — просто впустить более легкую часть и подключить адаптер 12V с низким профилем. Некоторые 12-вольтовые зарядные устройства USB являются большими и громоздкими, но есть ряд вариантов, которые больше или меньше подходят для тире с тире и поставляются в различных цветах, чтобы лучше соответствовать отделке. Этот вариант оставит ваш прикуриватель на месте в качестве гнезда для принадлежностей 12 В, на всякий случай, когда вы захотите подключить насос шины или что-нибудь еще, что не может питаться от USB. Выполнено правильно, это также приведет к чистой установке, которая создаст впечатление, что вы забрали вашу прикуриватель в пользу USB-порта.

Другой вариант — снять гнездо прикуривателя и установить на его место USB-порт. Это также вполне жизнеспособный вариант, и есть тонна опций послепродажного обслуживания. Некоторые из них обеспечивают два USB-порта в том же пространстве, что и старая прикуриватель, а другие — другие.

Замена гнезда прикуривателя с USB-портом 12 В является относительно простой операцией, но у вас могут быть проблемы с посадкой и отделкой. Хотя существуют более или менее прямые замены, вам, возможно, придется немного наброситься на вашу тире или сделать некоторые отделочные работы, чтобы все выглядело чистым, как только вы закончите.

Подключение USB-порта на 12 В вместо гнезда прикуривателя — это просто, как только вы нашли тот, который поместится в вашем автомобиле. Гнездо для прикуривателя будет иметь положительные и отрицательные выводы, которые вам придется отключить от гнезда и снова подключиться к порту USB. В зависимости от того, как подключается сокет, а терминалы, встроенные в USB-порт, могут быть некоторые резания и пайка проводов и клемм.

Недостатки

К сожалению, на данном этапе технология беспроводной зарядки имеет больше недостатков, чем преимуществ. Вот лишь некоторые из этих минусов:

• невысокая эффективность;
• низкая скорость работы;
• сравнительно высокая стоимость;
• скорость зарядки аккумулятора устройства зависит от расстояния между ним и станцией.

Например, коэффициент полезного действия любой проводной зарядки составляет 97 процентов. Однако такие результаты пока что недостижимы для беспроводной технологии. В результате возникает лишний расход электроэнергии, которая затрачивается во время ожидания зарядной станцией подключения устройства. В случае с проводной зарядкой эта проблема решается простым отключением, однако от Qi ожидается гораздо больше.

Кроме того, большинство представителей этой технологии имеют большее (по сравнению с классической зарядкой) время работы. Стоит отметить, что некоторые модели заряжают АКБ даже быстрее, но для этого нужно положить устройство прямо на станцию. Разве такой эксплуатации ожидают пользователи, которые покупают беспроводную зарядку? Тем более что стоимость таких девайсов гораздо выше.

Описание адаптера USB в прикуриватель

У современного водителя обычно в автомобиле находится большое количество девайсов, которые через время требуют подзарядки.

Предназначение и функции

Автомобильный адаптер USB используется для зарядки различных девайсов: мобильного телефона, планшета, ноутбука и др. С его помощью можно подключить гаджет к бортовой сети и зарядить его.

В последнее время может возникнуть потребность в подзарядке сразу нескольких гаджетов, появилась необходимость в создании устройства, которое будет подключить их к бортовой сети автомобиля.

Разветвитель с розетками и USB-слотами

Принцип работы

Работа преобразователя в АП заключается в том, что на вход поступает напряжение от аккумулятора 12 – 24 В, которое преобразуется в небольшой ток для мобильных девайсов 1А, для планшета — не менее 2,1 А (автор видео — КИТАЙ В ПОМОЩЬ).

Существует несколько разновидностей переходников АП:

1. Устройства со встроенным проводом. Они не универсальны, так как к ним можно подключить только определенные виды гаджетов.
2. USB-переходники универсальны, потому что современные мобильные устройства почти все имеют соответствующий разъем для подключения.
3. Существует еще адаптер, преобразовывающий поступающий ток от автомобильной сети в 220 В. С одной стороны такое устройство подключается в АП, а с другой — находится розетка на 220 В. К розетке можно подключать планшет или другие девайсы, требующие большого количества электроэнергии. При использовании такого преобразователя следует учитывать, что для него необходим более мощный аккумулятор, иначе автомобильная аккумуляторная батарея быстро разрядится.

Универсальный двойной переходник

Подключение AUX и Bluetooth к магнитоле

Если на авто USB магнитола изначально не установлена, а также нет AUX, вместо попыток интегрировать разъем USB, можно подключить  AUX или использовать  беспроводную связь Bluetooth. Подключение AUX  также предполагает необходимость припаять такой выход к плате, после чего устройства можно будет подключать к магнитоле через AUX.

Как показывает практика,  хотя АУКС имеет определенные преимущества, данное решение менее удобно, так как сегодня можно передавать музыку с USB-флешки или смартфона без проводов практически на любую магнитолу. Более того, головное устройство не потребуется снимать, разбирать, вносить какие-либо изменения в конструкцию и т.д.

Достаточно приобрести FM-модулятор (решения зачастую оснащены Bluetooth и USB)  и вставить его в гнездо прикуривателя.  Фактически, FM-модулятор может принимать сигнал со смартфона, умеет читать флешки или карты памяти. Далее сигнал в модуляторе преобразуется и передается по отдельному радиоканалу.

Например, если модулятор имеет возможность соединения по Блютус (самый удобный вариант),  тогда он соединяется (сопрягается) со смартфоном или планшетом.  После модулятор настраивается на определенную радиочастоту. Далее на смартфоне или планшете запускается музыка, в то же время на магнитоле следует поймать ту FM волну, на которой модулятор выдает радиосигнал.

Такой способ воспроизведения  музыки очень простой и доступный, даже качественные модуляторы не отличаются высокой стоимостью (30-50 У.Е.). Единственный недостаток — несколько страдает качество звука по сравнению с USB и AUX подключением, особенно в зоне сильных радиопомех.

Также, если кто-то другой поймает волну вашего модулятора, то можно прослушать не только музыку и аудио файлы, но и телефонные переговоры (если модулятор используется для передачи звука на колонки авто во время телефонных разговоров).

Изучение других вариантов USB-прикуривателя

Непосредственная замена прикуривателя жестким проводным USB-портом — отличный вариант, если вы ищете действительно чистый внешний вид OEM без каких-либо грязных проводов. Однако, оставляя гнездо прикуривателя на месте и устанавливая USB-зарядное устройство для скрытого монтажа, открывается множество других вариантов по дороге.

Большинство жестких аксессуаров USB 12V, которые предназначены для замены гнезда прикуривателя, обеспечивают только один порт USB или два максимум. Аналогично, большинство низкопрофильных USB-зарядных устройств, которые вы найдете, обеспечивают только один порт USB. Это нормально, если вы единственный в машине, но если вы когда-либо захотите предоставить власть одному или нескольким пассажирам, это может оказаться проблематичным.

Оставив розетку на месте и используя низкопрофильное зарядное устройство USB для чистого внешнего вида, вы оставите открытым возможность вытащить низкопрофильное зарядное устройство и подключить мультипринтер, если ситуация когда-либо потребует его. Некоторые устройства с несколькими приставками для прикуривателя обеспечивают четыре или более гнезда для принадлежностей 12 В, в дополнение к портам USB, которые могут выдвигаться прямо против возможностей зарядки гнезда прикуривателя, одновременно обеспечивая питание для всех ваших пассажиров одновременно. Эти устройства не выглядят такими же чистыми, как низкопрофильное зарядное устройство или жесткий USB-аксессуар, но вы всегда можете спрятать их под сиденьем или в перчаточном отсеке, когда он не используется.

Другой вариант — заменить прикуриватель с помощью сквозного устройства, которое подключается к вашему головному устройству. Этот тип устройства не подключается к существующей проводке от прикуривателя, поэтому его необходимо безопасно обрезать и наклеить, чтобы предотвратить короткое замыкание.

Вместо этого этот тип устройства будет включать USB-порт и 3,5-мм дополнительный порт на передней панели, а также кабели на задней панели, которые вы можете подключить к головному устройству, при условии, что ваш головной блок имеет вспомогательные входы и USB-соединение сзади. Это, по существу, обеспечивает вспомогательный вход и USB-соединение, удобно расположенное на вашей приборной панели или центральной консоли без необходимости вырезать дополнительные отверстия.

Для телефона

Нужно понимать – для того чтобы зарядить смартфон нужно иметь напряжение около 5 Вольт, и силу тока минимум 0,5 Ампера, как максимум который я встречал 2 Ампера, для очень больших батарей. Самый универсальный ток и напряжение на выходе – это 5 Вольт и 1 Ампер!

Запомните это важно. Смотреть нужно на выходе такого «зарядника» обычно есть надпись «OUTPUT»

Такое напряжение не убьет ваш телефон, а батарея прослужит долго! По формам они также отличаются. Сейчас основных вида всего два:

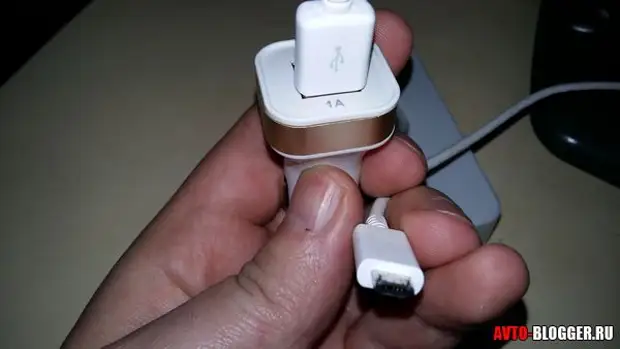

1) Это уже с готовым кабелем, втыкаем одним концом в прикуриватель, другим в определенную модель телефона и идет зарядка. Такой тип сейчас отмирает, потому как он не универсален. ТО есть если заряжает, скажем SONY то Samsung «подпитать» не сможет! Однако сейчас идут глобализации у многих компаний и поэтому выходы становятся одинаковы.

2) Универсальный с USB портами. Тут уже выбор получше, как правило есть два – три порта USB в которые вы можете воткнуть кабель от своего телефона и выбрать нужные показатели амперов. Например, у меня есть такая зарядка и там есть два выхода на 1 Ампер, и на 2,5 Ампера.

Большой плюс еще и то, что там обычные порты, то есть вы можете заряжать не только телефоны но и другие девайсы.

Делаем USB-розетку в авто своими руками

Для начала разберемся, что вообще значит это понятие — USB-розетка? А ничего особенного по сути: USB-порт на панели автомобиля, оснащенный линией питания, но с незадействованной линией передачи данных, то есть, грубо говоря, универсальный интерфейс для питания всяких там USB-примочек от мала до велика и самое главное — для зарядки всего и вся, что способно заряжаться от USB: телефоны, фото-/видеоаппаратура, mp3-плееры и прочее.

• К слову сказать, для того, что по умолчанию не заряжается от USB, а только от розетки, всегда можно спаять соответствующий конкретному устройству кабель для зарядки от USB, знай только распиновку — в общем, это несложно.
• Итак, приступим к делу давнишней задумки… Для начала разберемся с распиновкой USB-разъема.

Как видно из первой взятой из поисковика картинки, все просто до безобразия! Итак, нам нужно задействовать 1 и 4 контакты разъема: на 1 подать стабилизированные 5 вольт, а 4 закоммутировать на массу. Где взять стабилизированные 5В в автомобиле?

Для этого нам потребуется линейный стабилизатор напряжения LM7805 и пара-тройка емкостей к нему, а именно: два малоемких керамических конденсатора на вход и выход стабилизатора для сглаживания высокочастотных помех и желательно — электролитический конденсатор не очень большой емкости на вход для сглаживания низкочастотных помех, которые в автомобильной бортовой сети — далеко не редкость.

Как видно из картинки, стабилизатор — радиодеталь трехногая, имеет вход, выход и массу. Собираем все это дело и вешаем на вход электролит.

В принципе, на этом можно было и ограничиться, но Влад где-то на просторах интернета поднял схему для зарядки популярных ныне mp3-плееров I-Pod. Как оказалось, продукция фирмы Apple слегка более капризна и требует особых условий, а именно: поднятия напряжения на Data-ножках USB (2 и 3) до 2В, что будет представлять собой управляющий сигнал зарядки для устройства I-Pod.

1. Реализуется это подключением двух этих ног к стабилизированным 5В через резисторы определенных номиналов. Меньше слов, схема скажет намного больше, лаконичнее и быстрее:
2. Собственно, в начале пути у нас было (пока еще отдельно друг от друга) следующее:
3. — линейный стабилизатор напряжения LM7805;
   — керамический конденсатор 0,1мкФ — х2;
   — электролитический конденсатор 470мкФ, 16В;
   — резистор 75КОм — х2;
   — резистор 51КОм (ближайший к 49,9) — х2;
   — двухразъемный USB-интерфейс;
   — кусочек алюминиевой пластинки для использования в качестве радиатора для стабилизатора, который имеет обыкновение весьма сильно нагреваться в процессе работы;
4. — кусок термоусадки нужного диаметра.
5. Влад, конечно, выдвигал желание спаять все аккуратненько на маленькой вытравленной платке с использованием SMD-радиодеталей, но вполне естественная лень и вроде бы как простота предприятия взяли свое, и мы сделали все на коленке, навесным монтажем, а потом затянули все это в термоусадку.

Быть может, и не особо аккуратно… Но кто там в недрах моей панели будет ковыряться-то?!

Разъемы расположил возле диагностического, почти под пепельницей, чуть правее — там он не бросается в глаза, в то же время легко доступен. И подключить можно сразу два устройства, а кабели развести в разные стороны, как только пожелается.

Как заряжать телефон в машине

Вам, вероятно, доводилось сталкиваться с весьма неприятной ситуацией в дороге, когда уж очень срочно необходимо сделать телефонный звонок, а зарядка батареи в вашем гаджете вот-вот сойдет на нет (или уже сошла). Подобная ситуация может не только расстроить пассажира или водителя авто, но и – что тоже не редкость – стать причиной провальных деловых сделок, любовных свиданий и прочего. Чтобы этого избежать, следует знать, как заряжать телефон в машине. Вроде, ничего сложного, обычная манипуляция, которую вы проделываете каждый день. Но в дороге и она порой может застать врасплох.

Расскажем вам о стандартном способе решения не всегда ожидаемой ситуации.

Практически каждое авто снабжено прикуриватель, который часто многие используют совсем не по его прямому назначению. Одной из таких ситуаций и является зарядка мобильного телефона.

Для начала узнайте, каково напряжение в бортовой сети вашего автомобиля.

Приобретите заранее именно то зарядное устройство, которое подходит вашему телефону (не забудьте указать продавцу, что вам нужно оно для автомобиля) и сети авто (24 либо 12 В), оставьте его в своем авто (в бардачке либо еще где-либо) и пользуйтесь им при первой необходимости.

Вы скажете, что это далеко не всегда удобно? И правда, ведь если в дороге вы пользуетесь навигатором, и он постоянно стоит на подзарядке, то вставить «зарядку» для телефона уже не представляется возможным. Однако и здесь есть выход. Купите зарядное устройство с коаксиальной вилкой, при наличии которой вы сможете пользоваться одновременно несколькими гаджетами, стоящими на подзарядке.

А для того, чтобы вопрос «как зарядить телефон в машине?» беспокоил вас не так часто, всегда выключайте зарядное устройство после того, как заглушили автомобиль. В противном случае, «зарядка» будет действовать обратным способом, и телефон начнет разряжаться вновь.

Как работает беспроводная зарядка Qi поток энергии по воздуху

Стандарт питания для беспроводной зарядки мобильных устройств называется Qi. Название читается как «Ци», потому что стандарт был назван в честь энергии Ци — ключевого понятия в восточной философии, обозначающего жизненную энергию. Технология Qi разработана Консорциумом беспроводной электромагнитной энергии (Wireless Power Consortium, WPC) почти десять лет назад — в 2009 году.

Беспроводную зарядку Qi поддерживают флагманские смартфоны многих производителей: Apple, Asus, HTC, Motorola, Nokia, Samsung. Как правило, все совместимые зарядные устройства помечаются официальной маркировкой стандарта.

Официальный логотип стандарта Qi

Технология Qi позволяет передавать электромагнитные сигналы на небольшое расстояние (до 4 см). Внешне процесс зарядки довольно прост: зарядное устройство подключается к источнику питания (например, к розетке или USB-порту компьютера), смартфон кладется на специальную контактную площадку устройства, и аккумулятор гаджета начинает заряжаться. Для этого в зарядном устройстве имеется специальный передатчик, а в смартфоне — приемник.

Зарядка AirPower от Apple может одновременно подпитывать три устройства

С помощью беспроводной зарядки с поддержкой Qi можно заряжать не только смартфоны, но и планшеты, умные часы и другие мобильные устройства с Qi-приемником. У некоторых зарядок есть возможность подпитывать несколько гаджетов одновременно — в зависимости от количества контактных площадок устройства. На текущем этапе развития технологии их обычно две, хотя Apple в прошлом году представила зарядку AirPower с тремя площадками.

Ноутбуки

Про ноутбук ничего не сказал – но тут практически такая же ситуация как со вторым «претендентом». Опять нужно определять потребляемое напряжение и амперы. Забегая вперед скажу оно может быть – 19 Вольт, и примерно 3,5 А, это много!

Поэтому заряжать достаточно проблематично! Даже через POWER BANK. Тут сложно отказаться от розетки. Конечно, продаются специальные устройства именно для ноутбуков – в прикуриватель, но это дополнительное устройство и причем недешевое.

Про альтернативные источники, опять же скажу пару слов – на многих Китайских сайтах, можно без проблем заказать солнечные батареи, которые подойдут практически всем гаджетам. Однако из минусов, это то что солнца нет, заряда тоже, да и ток там слабый длительное время заряда. Посмотрите мое видео, там в середине есть про солнечные батареи.

Подводя итог ребята, можно констатировать факты, сейчас практически нет универсального устройства, которое будет питать все ваши гаджеты в машине от прикуривателя. Если смартфон и планшет можно запитать от POWER BANK, то вот с ноутбуком не так все просто.Но технологии не стоят на месте, скоро как я думаю, будет придумано что-то подходящее на все устройства.
