Строение и принцип работы полного привода рено дастер

КАК РАБОТАЕТ МУФТА (Геннадий Емелькин)

Конструктивно схемы работы подключаемого полного привода «Рено-Дастер» и «Мазды СХ-5» близки. У обоих автомобилей есть электронная муфта, расположенная в корпусе редуктора задней оси. Она, руководствуясь информацией о разности скоростей вращения передних (основных ведущих) и задних колес, приходящей через датчики антиблокировочной системы на блок управления, при необходимости блокируется, подключая вторую ось. Алгоритм управления муфтой довольно сложный и зависит от ряда внешних факторов.

Схема открывается в полный размер по клику мышки.

Схема работы полного привода «Мазды СХ-5» такова. При равномерном движении, когда скорости колес одинаковые, крутящий момент подается на корпус муфты (4)
. Диски (5)
управляющей муфты разомкнуты. Ведомый (1)
и ведущий (7)
диски неподвижны друг относительно друга и вращаются вместе с ведомым валом муфты (9)
, соединенным с валом главной передачи задних колес. Крутящий момент на задние колеса не передается.

Как только колеса передней оси начинают проскальзывать (угловая разница 15–20 градусов), блок управления полным приводом подает сигнал на электромагнитную катушку (2)
. Под действием магнитного поля якорь (8)
притягивается к ней и сжимает диски управляющей муфты (5)
, которые соединяют ведущий диск с корпусом муфты (6)
. Из-за разности их скоростей ведущий диск проворачивается, шарики (3)
смещаются по наклонной направляющей канавке и сдвигают ведомый диск, который сжимает диски главной муфты, — муфта включена.

Для отключения муфты блок управления снимает сигнал с катушки, диски управляющей муфты размыкаются, ведущий диск проворачивается, шарики возвращаются в исходное положение — диски главной муфты размыкаются. Это произойдет не только при установившемся равномерном движении, но и при срабатывании антиблокировочной системы и системы динамической стабилизации.

Чтобы сберечь муфту от повреждений в тяжелых условиях, предусмотрена защита. При нагреве масла в редукторе до 100 градусов блок управления отключает муфту и не включит ее до тех пор, пока температура не понизится до 60 градусов.

С попаданием на отечественный рынок автомобилей Рено Дастер получил весьма широкую популярность. Связано это с тем, что за относительно невысокие деньги потребитель получает качественный кроссовер с полным приводом. Для многих автолюбителей функция 4х4 является необходимостью, поскольку приходится ездить по бездорожью довольно часто. Особенно это касается фермерских и лесных угодий. Но, какой же принцип работы полного привода на Рено Дастер?

Как работает полный привод Рено Дастер рассказано на видео:

Сначала рассмотрим не техническую сторону вопроса, а функциональную. Поскольку современные автомобильные тенденция стремятся к уменьшению расхода горючего, то на автомобилях зачастую устанавливают переключатели с полного привода на обычный. Этой полезной функциональности не лишился и Рено Дастер. Так, в салоне автомобиля размещена шайба-переключатель, которая позволяет включать разные режимы. Рассмотрим вопрос более детально:

Таким образом, видно, что как и блок управления, так и сам водитель может выбирать на каком режиме ездить.

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

В этом случае, на автомобиле установлена раздаточная коробка, которая перенаправляет крутящий момент и на задние колеса. Система была придумана достаточно давно, еще в далекие 50-е, но принцип остался по наши дни, хотя эти устройства все время совершенствуются.

Классическая схема подключаемого полного привода

Она может включаться как принудительно водителем, так и с помощью ЭБУ. Рассмотрим все более просто и наглядно: двигатель подает крутящий момент на КПП, а с нее он попадает на распределительную коробку.

Подробная схема полного привода на Дастере

Через карданный вал он попадает на задний редуктор, в котором стоит муфта-регулятор включения заднего привода. Если она включена, то работает полный привод, если выключена, то только передний. В .

Еще раз напомним, что принудительно использовать муфту-переключатель не стоит в течении длительного срока, поскольку она может выйти со строя под силовой нагрузкой. Поэтому, режим АВТО считается самым оптимальным в использовании.

Как работает полный привод Duster?

В наше время не многие хотят вникать в тонкости работы механизмов в автомобиле, предпочитая проводить техническое обслуживание в автосервисе. Поэтому первым делом рассмотрим в общих чертах, как активировать на Рено Дастер полный привод.

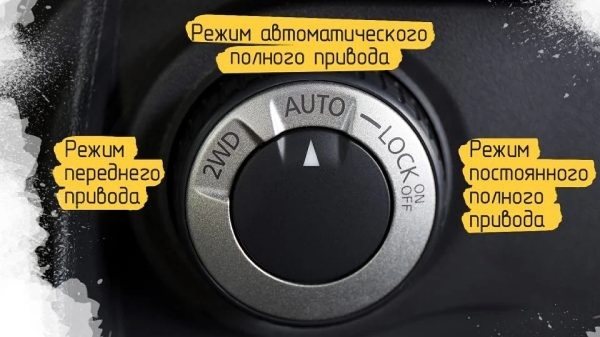

Чтобы включить 4WD, достаточно повернуть удобную шайбу, расположенную на центральной консоли.

Режим 2WD

Если повернуть шайбу управления системой полного привода в положение 2WD, то у Renault Duster будет задействована только передняя ось. При этом на приборном щитке загорится соответствующий индикатор. Также система ЕТС может сама перейти в этот режим, при неполадках в трансмиссии Рено Дастер. К таким неисправностям относятся:

Режим 2WD

• Внутренняя поломка системы.
• Механические неполадки в блоке, управляющем системой впрыска.
• Серьёзные межсистемные неисправности.

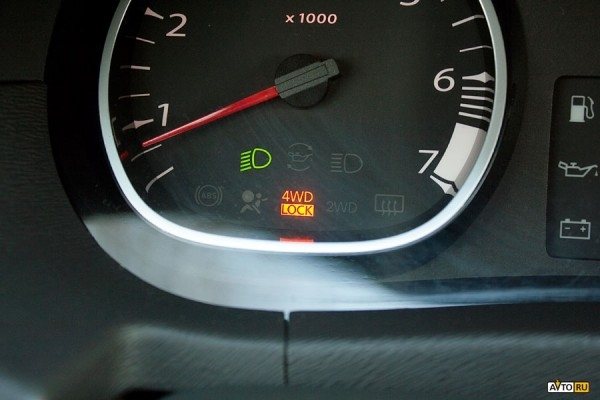

При этом на приборке засветятся лампы, сигнализирующие о поломке и о переходе в режим монопривода. Так же полный привод отключается при перегреве муфты (220 градусов по Цельсию или больше). В этом случае индикатор 2wd будет мигать.

AUTO

Чтобы на Renault Duster 4×4 активировать режим автоматического включения полного привода в нужный момент, надо повернуть шайбу в позицию «Auto». После этого на приборном щитке погаснут индикаторы «2WD» и «4WD Lock». При активации этого режима электроника контролирует усилие, поступающее через кардан от двигателя на заднюю ось. Соотношение момента, распределяемого между задними и передними колёсами, зависит от разницы в их скорости вращения.

Режим AUTO

Такая регулировка происходит при следующих условиях:

• Работающий двигатель.
• Автомобиль ускоряется, при этом педаль газа нажата больше чем на 20 %.
• Не выполняется торможение.

Тогда возможен один из вариантов:

• Если нагрев муфты составит более 160, и менее 220 градусов электроника переведёт систему в режим 4wd Lock. При этом муфта полностью блокируется, что снижает трение её дисков между собой. На панели приборов начнёт мигать индикатор «4wd Lock». Если температура муфты превышает 220 градусов, то задняя ось отключается полностью, весь крутящий момент поступает только на передние колёса. На приборке замигает сигнализатор «2wd». Когда ЕТС остынет до 142 °С, вновь заработает автоматический полный привод. Так система предохраняет узлы трансмиссии от серьёзных поломок.
• Подводим итог вышесказанному: в системе полного привода Рено Дастер распределяемый между осями крутящий момент зависит от соотношения частоты их вращения. При перегреве сначала включается режим 4WD LOCK, а при повышении температуры до 220 °С задний мост отключается вовсе. Об этом надо помнить, передвигаясь по бездорожью, иначе можно, упустив момент, увязнуть в грязи, оставшись лишь с одной работающей осью.

4WD LOCK

Когда передвижение в условиях близких к экстремальным (по грязи, песку, снегу или при штурме крутого склона) выручит режим 4wd Lock. В этом случае постоянно задействованы обе оси. Для активации надо повернуть шайбу так, чтобы её белая метка оказалась напротив надписи «Lock». Затем переключатель сам возвратится в положение «Auto», а на приборной панели засветится индикатор «4wd Lock». Владельцам Рено Дастер полезно знать, как работает полный привод. Это позволит использовать его эффективней.

Режим 4WD LOCK

При выбранном режиме 4WD электроника обеспечит подачу наибольшего крутящего момента на низкой скорости (30 км/ч и ниже). С повышением скорости будет пропорционально снижаться и момент.

Для того, чтобы такая регулировка крутящего момента была доступна, необходимы следующие условия:

• Работающий двигатель.
• Ускорение автомобиля.
• Скорость более 30 км/ч.
• Не выполняется торможение.
• В противном случае блокируемый 4WD будет не доступен.

История появления АКПП на Рено Дастер

Изначально данный автомобиль выпускался в трех комплектациях, затем к ним добавились еще две. Так, до 2013 года машина выпускалась в переднеприводной и полноприводной версиях, причем полноприводные модификации оснащались лишь пятипозиционной механической коробкой передач. На тот момент существовали Дастеры, как с АКПП, так и с МКПП, причем как в моноприводных, так и в полноприводных конфигурациях.

Рукоятка АКПП Дастера довольно внушительно смотрится, но со временем к этому привыкаешь и даже в чем-то видится удобство при довольно высокой посадки в водительском кресле.

В 2013 году модель подвергалась обновлению, за которое взялся российский дизайнер Евгений Ткачев. Обновление коснулось не только внешности и интерьера, также добавилась одна дополнительная комплектация Рено Дастер 4×4 автомат, где в качестве КПП выступала 4-х позиционная АКПП. Вместе с данной комплектацией машина выпускается и с пятискоростной «механикой» для российского рынка.

Технические характеристики автоматической трансмиссии

Renault Duster с 4-х позиционной автоматической коробкой передач работает в паре лишь с 2,0 литровым, бензиновым мотором с мощностью в 143 л.с. и только в полноприводной версии машины. Рено Дастер 2,0 автомат оснащен довольно старой гидромеханической, автоматической коробкой переключения передач, которая устанавливалась еще в Сандеро и в Логан. Но, несмотря на старую конструкцию, инженеры «Рено» смогли правильно подобрать передаточные числа, благодаря чему машина способна довольно резво разгоняться и развивать максимальную скорость. По сути, данная КПП – это модернизация АКПП Логана/Сандеро. Расход топлива у Рено Дастер 2,0 с автоматом примерно на 30% выше, чем у механических аналогов.

4 позиционная АКПП Дастера во многом идентична 6-ти позиционной МКПП от «Рено», однако в автоматической КПП появляется дополнительный редуктор с хвостиком. Хвостик вращается постоянно, точнее до того момента, пока крутятся колеса спереди, к хвостику крепится карданный вал, который передает крутящий момент на задний редуктор к колесам сзади. Задний привод подключается при помощи электромагнитной муфты, расположенной перед редуктором.

Передаточные числа Duster отличаются такими значениями:

• 1-я скорость – 2,727;
• 2-я – 1,499;
• 3-я – 1,0;
• 4-я – 0,711;
• Задняя передача – 2,457.

Максимальная скорость, которую может развить Дастер с «автоматом» составляет 174 км в час, разгон с 0 до 100 осуществляется за 11,5 секунд. Полноприводный вариант на «автомате» сегодня является довольно прожорливым автомобилем, хоть и со значительно меньшим потреблением топлива, чем у конкурентов. Так, машина потребляет в моноприводном режиме:

• В городе – 11,0-11,6 литров на каждые 100 км езды;
• На трассе – 7,0-7,4 литра;
• Смешанный режим — 8,7 л.

При подключении заднего привода автомобиль становится прожорливей еще примерно на 25-30% в зависимости от типа грунта.

Достоинства

Рено Дастер с автоматической коробкой – отличный автомобиль за свою стоимость. Так, версии авто с АКПП но с передним приводом, которые выпускались до 2013 года в РФ, были максимально просты в конструкции и в обслуживании, вдобавок, цена на ТО этой части кроссовера была не так велика, как у конкурентов. Стоит отметить, что в полноприводных версиях АКПП также является довольно экономной в обслуживании, вдобавок машина имеет неплохую динамику на старте и на протяжении всего путешествия на машины. Немаловажным будет отметить и то, что полноприводный Рено Дастер имеет функцию автоматического переключения между передним и полным приводом при перегревании муфты, что защищает как АКПП, так и весь автомобиль от серьезных поломок.

Недостатки

Дастер с АКПП это не только отлично сбалансированный бюджетный кроссовер, это еще и целый набор минусов, среди которых:

• Довольно большой расход топлива в городском режиме езды;
• Заторможенность АКПП при переключении передач на трассе;
• Наличие непонятных скрипов и шумов при переключении передач на средних скоростях.

Несмотря на все минусы данный автомобиль является одним из самых желанных в РФ.

Сравнение с механикой

Выбирая, какому варианту отдать предпочтение, автомат или механика, автомобилисты учитывают такие моменты:

• будущие финансовые вложения (учитываются не только стоимость при покупке, но и дальнейшее обслуживание);
• место и цели использования транспортного средства.

Что касается условий эксплуатации, то для передвижений по городу водители выбирают Рено Дастер с АКПП. Для сельских дорог и пересеченной местности более предпочтительный вариант – МКПП.

Преимущества АКПП

Одним из главных преимуществ для водителей является надежность кроссовера.

К удобствам АКПП можно также отнести:

• недорогой ремонт при возникновении неполадок;
• бюджетное техобслуживание;
• стойкость оборудования к износу благодаря автопереключению с переднего привода на полный и наоборот, что защищает муфту от перегрева.

Недостатки и частые неисправности коробки-автомат

Запаздывающее переключение АКПП не является недостатком. Есть водители, которые относят это к преимуществам, объясняя, что на плохом дорожном покрытии такое свойство смягчает смену скоростей и позволяет машине двигаться более плавно. Однако на трассах ждать, пока включится нужная передача, неудобно.

Автомобилисты отмечают, что в коробке слышны шумы и скрипы, которые создают неприятные ощущения при вождении. Еще одним минусом является большое количество расходуемого бензина.

По отзывам водителей, могут возникать и другие проблемы:

• толчки в момент переключения;
• сбои в работе соленоидов ТСС (отвечают за блокировку ГДТ) и ЕРС (обеспечивают линейное давление);
• нарушение герметичного прилегания уплотнительных колец, вследствие чего из АКПП может подтекать масло;
• нарушение охлаждения из-за загрязнения радиатора.

Встречаются заводские недоработки:

• недостаточное количество масла;
• некачественный маслорегулятор.

Подвеска Рено Дастер

К нашим «ровным» дорогам подвеска Рено Дастер очень хорошо приспособлена. Она энергоемкостная и хорошо ведет себя на мелких и средних выбоинах. Крупные ямы, понятное дело, могут привести к повреждениям. Но это у любого автомобиля так.

Повышенную проходимость в Дастере обеспечивают шины с высоким профилем 215/65 R16. Но, есть факт, который ухудшает комфорт — длинноходные амортизаторы. Из-за них автомобиль сильно раскачивается на неровных, волнистых дорогах. С такими «качалками» быстро ездить желание нет.

Рено Дастер очень хорош на проселочной дороге. Именно на грунтовой дороге подвеску Дастера можно оценить по достоинству, уж очень уверенно он по ней едет. Благоприятной езде способствуют, кроме колес, высокий клиренс и не длинные обвесы кузова. Так что если по дороге встретятся глубокие канавы и ямы, то можно не беспокоиться, что повредиться бампер.

Как и во многих других моделях этого класса, у Рено Дастер применяется всем известная независимая подвеска McPherson вместе со стабилизаторами поперечной устойчивости. У моноприводных моделей сзади же установлена наполовину зависимая балка, когда как у моделей с полным приводом — многорычажка.

Теперь о главном. Какие неприятности ждут владельца б/у Рено Дастер на наших дорогах?

Очень много и очень часто владельцам придется ремонтировать переднюю часть подвески. Там проблем хватает: шаровые опоры, стулки стабилизатора, ступичные подшипники. Все это пройдет около 60 тысяч км и начнет сыпаться

Хочу сразу же обратить внимание, что фирменные шаровые можно поменять только в комплекте с рычагами и сайлент-блоками. Это дороговато, потому большинство владельцев Дастера берут расходники низкого качества отдельно

Стойки стабилизатора могут пройти около 80 тысяч км без проблем.

Если сравнивать переднюю и заднюю подвески, то задняя в несколько раз крепче. Как уверяют эксперты на СТО, детали задней подвески могут пройти около 200 тысяч км. А вот многорычажная версия чуть слабее и проездит вполовину меньше — 100 тысяч.

Что же касается рулевого управления Рено Дастер, то здесь он имеет усилитель руля. Примечательно, что в разных версиях автомобилей этот самый усилитель разный. Так, у бензиновых моделей он работает на гидравлике, дизельные модели оснащены электрогидравлическим усилителем. Как показывает практика, последний из них доставляет больше всего хлопот. В нем, как говорят специалисты, очень часто перетирается провод, через который идет управление электромотором. Поэтому усилитель выходит из строя. Но, если говорить в общих чертах, то оба вида рулевого усилителя, а также расходники рулевого управления не могут похвастаться долговечностью. Например, средний пробег наконечников составляет примерно 40 тысяч км, а тяги выдержат все 80 тысяч.

Механики на СТО рассказали о том, что тормозная система Дастера должна обслуживаться каждые 60 тысяч. В обслуживание входит чистка задних барабанов, производится смазка опор колодок. Если этого не делать, то при торможении колодки начинают сильно стучать и дребезжать.

Что можно сказать еще? Рено Дастер — отличный автомобиль для людей, которые часто ездят по грунтовым дорогам, так как на таких путях проявляется вся его сущность, как внедорожного автомобиля.

» внизу статьи, чтобы не пропустить новые материалы — это лучшая благодарность от Вас за работу!

Как работает полный привод на Дастере

Когда все режимы автомобиля описаны, указано, как их включать, можно более подробно остановиться на том, как устроен и как работает полный привод на Дастере.

Устройство автомобилей марки Дастер с передним приводом довольно простое. Крутящий момент уходит в коробку передач и распределяется между ведущими колесами. На концах которых установлены ШРУСы. Если говорить точнее, ШРУСы там только внешние. Внутренние шарниры имеют триподы, в результате чего оси перемещаются с некоторым зазором.

Таким образом, можно говорить, что конструкция Дастера с передними ведущими колесами проста и типичная для большинства переднеприводных машин. И это является несомненным плюсам. Рено Дастер – машина бюджетная. Чем проще устроена, тем проще и быстрее ремонтировать. Переднеприводный Дастер, увы, не сможет уверенно проехать там, где пройдет Дастер с подключаемым полным приводом.

Устройство автомобилей Дастер, которые имеют возможность подключать к работе заднюю ось, схоже с устройством таких машин как Икс-Трейл и Кашкай от компании Ниссан. Тоже, все достаточно просто, но определенные особенности имеются.

Особенностью коробки передач полноприводной модели является то, что она имеет раздатку, благодаря которой крутящий момент направляется на редуктор, находящийся сзади. В редукторе, как уже было отмечено, находится электромагнитная муфта. Движением шайбы можно блокировать муфту. Блокировка муфты, также, может осуществляться при помощи автоматики в режиме AUTO.

Если муфта заблокирована, то крутящий момент не может быть направлен на заднюю ось. При незаблокированной муфте крутящий момент передается на ось. Таким образом, собственно говоря, и осуществляется запуск и работа полного привода на Дастере.

Стоит повториться, что использовать ручной полный привод длительное время не рекомендуется. Если муфта будет испытывать на себе регулярные сильные нагрузки, то она быстро выйдет из строя. Как правило, в такой ситуации требуется не ремонт, а замена муфты. А она, увы, стоит недешево.

Таким образом, передний привод на автомобиле Рено Дастер имеет простое устройство, легко включается, причем можно устанавливать один из двух режимов. Можно отметить, что, учитывая класс автомобиля и его стоимость, полный привод реализован добротно. Может быть, можно было бы и лучше. Но лучшее – враг хорошего.

Что может пойти не так

Залогом долгой эксплуатации машины является своевременное техобслуживание. Поскольку Дастер часто используется в экстремальных дорожных условиях, следует периодически проверять натяжение ремня и исправность подвески. Слабым местом могут оказаться крестовины карданного вала. Необходимо проверять их на наличие люфтов во всех четырех точках крепления. Существуют компании, которые меняют карданный вал в сборе и производят его балансировку.

Следует не забывать о своевременной замене масла в раздатке (переднем угловом редукторе) и редукторе заднего моста. Сроки зависят от условий эксплуатации. Если автомобиль часто подвергается перегрузкам при езде по бездорожью, то масло в указанных агрегатах меняется каждые 30000-40000 км.

Уход за трансмиссией

Чтобы механическая и автоматическая трансмиссии Рено Дастер могли выработать свой ресурс с минимальными проблемами и затратами за КПП нужен уход.

Главное проверить уровень масла сразу после приобретения машины. Было очень много нареканий на банальный недолив на заводе, особенно в МКП. Чтобы необходимо приподнять машину горизонтально (не домкратом), найти на передней стенке картера пробку контрольного отверстия и открутить ее. Уровень масла должен быть вровень с нижним краем отверстия. Если нет, то необходимо долить.

Но иногда при очень длительном пробеге, экстремальной эксплуатации или после замены сальника, поменять или залить новое придется.

Сливается масло через отверстие внизу картера, а заливается специальным шприцом через контрольное отверстие.

В автомат подойдет ATF RENAULTMATIC D3 SYN.

В остальном, достаточно посматривать на внешний вид картера и бить в колокола, только если обнаружили потеки масла из-под прокладки или сальника. Часто потеки на картере путают с брызгами другой природы. Трансмиссионное масло красно-коричневого цвета. Если из-за грязи цвет определить трудно, отчистите грязь и на небольшой скорости проедьтесь пару километров по асфальту и посмотрите на цвет жидкости, если она там вообще будет.

Конструкция передней ходовой Дастер

Спереди здесь традиционный для бюджетных кроссоверов рычажно-пружинный McPherson, состоящий из телескопических стоек амортизаторов, витых пружин равномерно-цилиндрического сечения, поперечных рычагов, торсионных стабилизаторов поперечной устойчивости.

Основную часть работы, которую выполняет передняя подвеска Рено Дастер, берёт на себя пара амортизационных стоек. Эти телескопические механизмы принимают на себя вертикальные колебания колёс, направляя их перпендикулярно кузову. Именно эти демпфирующие элементы отвечают за плавность передвижения по ухабистым дорогам.

В верхней части каждой стойки амортизатора установлена пружина и буфер сжатия, окружённый защитным кожухом. Над ними расположена верхняя чашка, в которую упирается пружина, а ещё выше − опора стойки с подшипником. Верхняя опора принимает на себя, передаёт на кузов не погашенную нагрузку. Под пружиной к амортизатору прикручена через проушину стойка стабилизатора, а нижний край крепится к рычагу подвески посредством поворотного кулака и шаровой опоры.

К подрамнику через резиновую втулку скобами прикреплены две штанги стабилизатора. С амортизаторами их соединяют стойки стабилизатора. Так же к подрамнику посредством резинометаллических шарниров присоединены рычаги. Ступицы, к которым прикручены передние колёса, крепятся к поворотным кулакам через ступичные радиально-упорные подшипники (шариковые, двухрядные).

agu1954 › Блог › 11 Электромуфта заднего редуктора на Дастер 4х4

Сразу извиняюсь, что эта статья не про Лачетти. Но думаю очень многим Дастероводам пригодится.Это авто сына, а я чем могу помогаю удержать его в узде. С этой проблемой столько народу мается.В общем загоралась «пила» — отказ работы этой самой муфты и авто из полноприводного скакуна превратилось в кроссовер двуногий .Тыканье и мыканье не помогло. Решили снять муфту. Снимается легко, без снятия редуктора.— Слить масло с редуктора.— Снять трубочку сапуна— Отсоединить колодку провода и клипсы гофры— Отсоединить кардан— Открутить 6 болтов крепления муфты и один крепления проводов.— Сделать пометку на фланце для кардана, как соединена муфта с редуктором.— Оторвать муфту от герметик-прокладки и резиновый уплотнитель проводов от редуктора и снять муфту.Самое трудное оторвать прокладку-герметик Я домкратом снизу уперся во фланец кардана и ударом молотка по щёчке домкрата оторвал.Берём муфту в руки и несём на стол.Отсоединяем внутренний разьём и изучаем провода. У нас чёрный был надорван внутри изоляции.Меняем провода. Для этого:Из внутреннего разьёма выталкиваем клеммы в сторону проводов. Туго но только так. Замков нет, приклеены. Провода взяли от сдохшего блока питания компьютера. Припаяли к контактам внутреннего разьёма и к оставшемуся хвостику внешнего. Поджимаем заднюю часть контактов для лучшего контакта и вставляем в корпус до упора,Чистим торцы редуктора и муфты от старой герметик-прокладки, наносим новую на редуктор. Ставим муфту совместив нашу метку на фланце. Ловим стопор на упорное место, вставляем резиновый уплотнитель для проводов в выемку. Аккуратно усаживаем муфту до упора и притягиваем болтиками. Болтики верх/низ длинные 4шт. и 2 покороче по бокам. Ставим кардан, соединяем сапун, разьём и клипсы гофры проводки.Даём герметик-прокладке подсохнуть и заливаем масло в редуктор.Эпилог.Стопор, фото 2, позволяет контактной группе «качаться» и провод на колодке разьёма ломается. Ход этого люфта примерно сантиметр туда/сюда. Стопор имеет форму круглого штырька, а паз(забыл сфоткать) квадратный.Колодка ставится проводами вперёд на муфте, резиновая муфта на редуктор. Разворот проводов от колодки на 180`В общем мудак конструировал этот редуктор.Проблема исчезла. Авто стало опять полноприводным.

Ходовая

Двигатель и трансмиссия размещены на крупном подрамнике. Это решение впервые было использовано в 1980 году на небольшом седане Renault 9, а затем перекочевало в более современные модели французской марки. Подрамник удерживает и передние стойки Макферсон — с помощью поперечных рычагов. Их конструкция и форма напоминают те, что устанавливались еще на старые Рено, например Megane I или Clio II. Конфигурация рычага представляет собой равносторонний треугольник.

Долговечность передней подвески во многом зависит от условий эксплуатации. Обновление расслоившихся сайлентблоков может понадобиться уже после 60-100 тыс. км, а износившихся шаровых опор – после 100 000 км. Стоимость нового оригинального рычага – 12 000 рублей, а аналога – от 2 000 рублей.

Задняя подвеска бывает двух типов. В переднеприводных модификациях используется торсионная балка, а в полноприводных – независимая схема с двумя параллельными поперечными рычагами и одним продольным. Такая конфигурация уже в течение многих лет широко применяется японскими, корейскими и итальянскими производителями.

Компоненты задней подвески более выносливые – практически не требуют внимания до 150-200 тыс. км. А вот амортизаторы на передней или задней оси могут засопливить уже после 50-100 тыс. км. Спустя 60-100 тыс. км может загудеть один из задних ступичных подшипников. Новый элемент стоит около 2 000 рублей.

Основные неисправности и проблемы АКПП Дастер

Так или иначе, даже с учетом всех доработок, частые проблемы, характерные для 4‑ступенчатых АКПП Рено-Ниссан, никуда не делись. Могут появляться толчки при переключениях, осталась задумчивость, страдает логика при выборе передач и т.п.

Как утверждает производитель, коробка является необслуживаемой, то есть трансмиссионное масло в АКПП Дастер менять не требуется. При этом специалисты по ремонту АКПП утверждают, что замена масла в коробке — автомат Duster просто необходима каждые 40-50 тыс. км. Такой подход позволит увеличить срок службы агрегата, который и так не большой (в среднем, около 150 тыс. км).

Также отметим, что «зимний» режим автомата позволяет демпфировать педаль газа для более точного дозирования тяги. Так вот, при включении такого режима часто появляются рывки АКПП, на панели может загореться ошибка. В этом случае дилеры предлагают перепрошивку блока управления, хотя и это не всегда решает проблему.

Еще одной неполадкой данного автомата является проблема с электромагнитными клапанами в гидроблоке. Если просто, соленоиды TCC, которые отвечают за блокировку ГДТ, а также соленоиды EPC (линейное давление), часто начинают работать со сбоями. Плюсом можно считать только их быструю и недорогую замену.

Также некоторые владельцы отмечают, что встречаются случаи того, что на заводе залито мало масла в АКПП и раздаточную коробку. Еще в масло может попадать антифриз по причине проблем с уплотнительными кольцами,  в ряде случаев замены требует маслорегулятор АКПП.

Что касается перегревов, наличие дополнительного радиатора охлаждения и доработанный масляный дефлектор решили ряд проблем, однако автомат все равно может падать в аварийный режим по причине перегрева. Причина — загрязнение радиатора охлаждения.

Характеристики мультимедийных систем внедорожника

Радио Connect устанавливают за доплату в версии Life, а для Access предлагают платно обычную аудиосистему MP3. В более продвинутых сборках новый мультимедийный комплекс с большими шайбами регулировки радио установлен в базе. Самое интересное внутри мультимедийной системы – цифровое радио DAB и синхронизация электроники со смартфоном при помощи бесплатного приложения R&GO. В качестве опции для Drive и Drive Plus предлагается новая MediaNav 4.0.

Radio Connect устанавливается в базе с версии Drive

Дастер второго рестайлинга собирается на московском заводе. В российском офисе корпорации обещают, что Renault Duster 2 в новом кузове появится в нашей стране в 2020 году. Запуск автомобиля откладывали в связи с производством нового Coupe Arkana.

Внедорожник Duster 2 остался без атмосферных двигателей.

Рено Дастер: коробка автомат или механика, сравнение и выводы

Коробка передач Рено Дастер

Кроссовер Renault Duster – один из лидеров продаж, производится в Российской Федерации и комплектуется автоматическими и механическими коробками передач. Приобретая Дастер, можно выбрать из:

Универсальная 5-ступечатая механическая КПП может устанавливаться на переднеприводные Дастеры с бензиновыми двигателями объемом 1.6 или 2.0 литра.

МК6 предназначена для дизельной модели и бензиновой полноприводной с двигателем 2.0. АКП может устанавливаться только на полноприводный Рено с двухлитровым мотором.

В Дастере применяется классическая двухвальная коробка передач JR5 для переднеприводных автомобилей с пятью передними передачами и одной задней. Вся механика закрыта в алюминиевом корпусе. Сообщение с атмосферой происходит через сапун, расположенный в верхней части агрегата.

КПП хорошо передает динамику автомобилю Рено в городских условиях и на трассах. Передачи управляются рычагами, поэтому вибрация может передаваться на ручку переключения скоростей.

Шестиступенчатая механическая коробка передач Рено TL8 отличается тем, что имеет тросовый привод переключения скоростей и не передает вибрацию ручке. МКП несколько усложнена, увеличившимся количеством передач, и тем, что она передает крутящий момент не только на передние колеса, но и на задние по мере необходимости. Задний привод Рено в нормальном состоянии отключен, но механизм постоянно передает крутящий момент кардану. Как только передние колеса начинают пробуксовывать, электромагнитная муфта, находящаяся в заднем редукторе подключает задний привод.

В связи с тем, что раздатки в полном смысле этого термина у Дастера нет, инженерами Рено было принято решение пересчитать передаточные числа шестерней механики таким образом, чтобы первая стала пониженной. Поэтому на Дастере в нормальных дорожных условиях принято трогаться на второй скорости.

Отношение шестерней передач:

Четырехдиапазонный автомат DP 8 у Дастера подключается так же, как и МКП. В этом плане они идентичны. Автомат Дастера отличает от других подобных авто Рено безупречно подобранными передаточными числами передач:

Автомат Рено проектировали специально для российского Дастера на базе переднеприводного автомата. Так как нагрузка на механизм возросла, чтобы он не перегревался, к нему подвели дополнительный контур охлаждения и изменили передаточные числа.

Коробки автомат постепенно вытесняют механику. Старшее поколение сетует на ненадежность, молодое хочет ездить комфортно. На сегодняшний день можно смело говорить, что автоматы сравнялись по качеству с механической КПП. Об этом говорит то, что при покупке автомобилей в 2020 году будущие владельцы авто в 60% случаев предпочитали выбирать машины с автоматом.

Безусловно, автоматическая трансмиссия удобнее механики и практически не уступает в динамике, но если вы любите ездить экономно, то должны знать, что автомат добавляет к обычному расходу как минимум 10-15 %.

Уход за трансмиссией

Чтобы механическая и автоматическая трансмиссии Рено Дастер могли выработать свой ресурс с минимальными проблемами и затратами за КПП нужен уход.

Главное проверить уровень масла сразу после приобретения машины. Было очень много нареканий на банальный недолив на заводе, особенно в МКП. Чтобы проверить уровень масла в КПП необходимо приподнять машину горизонтально (не домкратом), найти на передней стенке картера пробку контрольного отверстия и открутить ее. Уровень масла должен быть вровень с нижним краем отверстия. Если нет, то необходимо долить.

Согласно техническому регламенту Рено, механические и автоматические коробки передач предназначены для всего срока службы автомобиля и в обслуживании, замене не нуждаются.

Но иногда при очень длительном пробеге, экстремальной эксплуатации или после замены сальника, поменять или залить новое масло КПП придется.

Сливается масло через отверстие внизу картера, а заливается специальным шприцом через контрольное отверстие.

В 6МКПП (TL8) рекомендуется заливать 2.8 литра масла TRJ 75W-80 или NFJ 75W-80, а в 5МКПП (JR5) – 2.5 литра. Вязкость масла должна быть APIGL -4.

В автомат подойдет ATF RENAULTMATIC D3 SYN.

В остальном, достаточно посматривать на внешний вид картера и бить в колокола, только если обнаружили потеки масла из-под прокладки или сальника. Часто потеки на картере путают с брызгами другой природы. Трансмиссионное масло красно-коричневого цвета. Если из-за грязи цвет определить трудно, отчистите грязь и на небольшой скорости проедьтесь пару километров по асфальту и посмотрите на цвет жидкости, если она там вообще будет.
