Автозапуск tomahawk 434 freequency

Всё про брелок

В комплект входит два пейджера: основной и запасной. Дополнительный брелок отличается отсутствием экрана и малой дальностью команд (до 30 м). Подробную инструкцию к пульту можно найти в документе, ссылка на который расположена выше. При потере или выходе брелка из строя следует приобрести новую деталь. Её стоимость составляет порядка 1500 рублей. Пульт имеет совместимость с другими моделями компании, включая марки X3, X5, Z5.

После покупки необходимо провести повторное программирование, привязать деталь к системе автомобиля.

1. Зажать сервисную кнопку Override на шесть секунд при включённом зажигании.
2. Машина издаст четыре сигнала.
3. Нажать и держать на пульте кнопки с изображением открытого и закрытого замка вплоть до сигнала машины.
4. Повторить процедуру до 4-х раз (на столько брелков рассчитана память системы).
5. Выключить зажигание, закончив прописку пейджеров. Также выход осуществится автоматически, спустя 15 секунд после последней отданной команды.

Инструкция по применению

Как подключить?

Автосигнализация Томагавк подключается по классической схеме, которую содержит инструкция по эксплуатации. Перед установкой выключите двигатель и отключите отрицательную клемму на аккумуляторе.

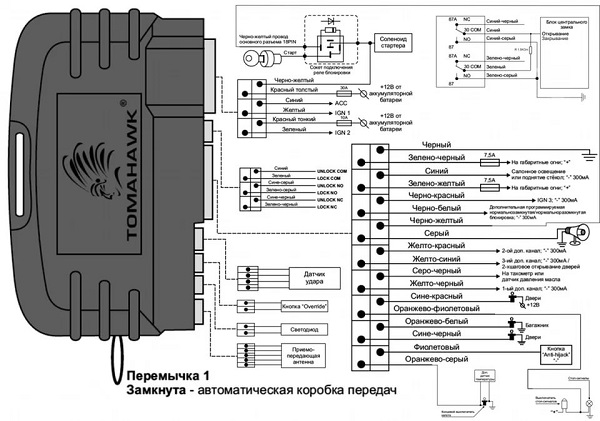

Схема подключения сигнализации

Затем выберите для всех компонент сигнализации место установки, руководствуясь следующими принципами:

• секретность расположения;
• удаленность от источников тепла и влаги;
• расположение на максимальном расстоянии от других электронных систем авто, чтобы исключить помехи.

Таким образом, элементы располагают по следующим правилам:

1. Основной блок устанавливают внутри салона.
2. Антенну следует поместить как можно выше для получения лучшего сигнала, при этом она не должна соприкасаться с металлическими деталями и электропроводкой.
3. Сирена устанавливается в подкапотном пространстве. Рупор следует опустить вниз, чтобы не скапливалась внутри влага.
4. Датчик удара устанавливать нужно внутри салона, желательно по центру машины.
5. Концевики багажника и капота помещаются в защищенных от влаги местах.

Подключение всех проводов выполняется согласно схеме подключения, которую можно посмотреть в руководстве пользователя.

Как настроить?

После подключения проводов следует выбрать тип КПП с помощью перемычки. Далее подключается центральный замок, настраивается чувствительность датчика удара.

Настраивается датчик следующими действиями:

• сначала включается режим программирования;
• затем выбирается чувствительность по шкале от 1 до 10;
• увеличивать чувствительность следует постепенно.

Если необходимо отметить введенные настройки, это делается путем нажатия кнопки Override.

Брелок с ЖК дисплеем

Как установить сигнализацию?

1. На первом этапе рекомендуется подключить все элементы сигнализации к блоку управления и 12-вольтному источнику питания. Нужно проверить работу системы, реагирует ли она на отправку команд с брелока. Если да, то можно приступать к дальнейшей установке.
2. Производится монтаж блока управления в салоне машины. Следует расположить устройство за приборной комбинацией, это позволит обеспечить минимальную длину проводов при подключении. Фиксация модуля осуществляется на ровной поверхности. Для того, чтобы защитить устройство от вибраций и влаги, его можно дополнительно обмотать целлофаном и поролоном.
3. На остеклении авто устанавливается трансивер. Его фиксация выполняется с применением клея или двусторонней наклейки. Рабочую поверхность стекла следует заранее зачистить и обезжирить. Нельзя скручивать кабель для трансивера в бухту, это приведет к снижению качества сигнала.
4. Кнопка входа в сервисный режим устанавливается скрытым образом в салоне машины. Ее следует разместить так, чтобы пользователь мог получить к ней доступ, будучи в кресле водителя.
5. Сирена устанавливается под капотом. Нельзя размещать устройство рядом с головкой блока цилиндров или металлическими деталями, примыкающими к ней. Рупор сирены должен быть направлен вниз, это позволит исключить вероятность скопления влаги в нем. Если используется автономное устройство, то при его размещении следует обеспечить свободный доступ к замочной скважине.
6. Кнопка включения режима «Антиограбление» устанавливается в салоне авто, рекомендуется разместить ее скрытно.
7. Триггеры ставятся на капот, двери и багажный отсек машины. Монтаж устройств не рекомендуется на водостоках и в местах скопления влаги. Провода прокладываются от концевых переключателей к блоку управления.

Таблица: порядок подключения 18-пинового разъема микропроцессора

Цвет контакта	Описание
Черный	Отрицательный сигнал системы, «масса». Провод нужно подключить к любому болту, вкрученному в кузов автомобиля, чтобы обеспечить заземление контакта. Необходимо обеспечить максимально надежное соединение.
Синий	Контакт для управления системой освещения салона или поднятия стекол. Во втором случае стеклоподъемники должны быть оснащены электрическим приводом.
Черно-красный	Выход IGN3, использующийся для автоматического запуска двигателя, а также организации дополнительных электроцепей зажигания
Черно-желтый	Контакт реле блокировки стартерного механизма
Красно-желтый	Выход для организации второго дополнительного канала
Черно-серый	Контакт для подключения тахометра или контроллера давления моторной жидкости
Красно-синий	Плюсовой контакт для подсоединения триггеров, установленных в дверях
Бело-оранжевый	Отрицательный выход для подключения концевого переключателя багажного отсека
Фиолетовый	Кабель дя подсоединения опции «Антиограбление». При ее активации на проводнике должен появляться отрицательный сигнал.
Черно-зеленый и желто-зеленый	Контакты для организации питания внешних световых приборов. Электроцепь должна быть защищена предохранительными элементами, рассчитанными на 7,5 ампер.
Черно-белый	Выход предназначен для программирования дополнительной блокировки мотора
Серый	Плюсовой контакт для подключения сирены
Желто-синий	Выход для реализации третьего дополнительного канала управления вспомогательным оборудованием. Также контакт может применяться для настройки двухэтапного открытия дверных замков.
Черно-желтый	Вход для реализации дистанционного открытия багажного отсека
Оранжево-фиолетовый	Контакт, предназначенный для соединения с датчиком стояночного тормоза. Если автомобиль оборудован механической трансмиссией, то выход подключается к «ручнику», если автоматической — к электроцепи стоповых огней.
Черно-синий и серо-оранжевый	Отрицательные контакты триггеров дверей и капота соответственно

Установки и особенности

В первую очередь предлагаем ознакомиться с руководством по установке сигнализации с автозапуском или без него своими руками. Вне зависимости от модели, устанавливать сигналки нужно по одному принципу.

Обозначение кнопок и опцией пульта

Как установить?

Процесс монтажа противоугонного оборудования вкратце выглядит так:

Сначала осуществляется обесточивание бортовой сети, для этого отключается АКБ.
Затем устанавливается управляющее устройство — блок, его следует ставить в салоне, за приборной панелью, чтобы до него не мог добраться преступник в случае взлома авто.
Далее, производится установка антенного адаптера. Его лучше поставить в верхней части лобового стекла, на внутренней стороне, то есть в салоне

Важно — антенный адаптер не должен соприкасаться с металлическими частями кузова и проводкой, иначе могут возникнуть помехи при передаче сигнала от брелока.
Затем осуществляется монтаж сирены — ее нужно поставить рупором вниз в подкапотном пространстве. Доступ к сирене также желательно ограничить, также учтите, что на ее работу могут оказать негативное влияние высокие температуры и влага.
Если система оснащается датчиком температуры, то этот элемент желательно разместить в моторном отсеке, в непосредственной близости с двигателем

Так устройство будет передавать наиболее точные данные.
Концевые переключатели монтируются в дверях, на крышке багажника и капоте.
Диодную лампочку также нужно установить в районе лобового стекла — ее моргание даст понять потенциальным злоумышленникам, что машина находится под охраной.
Контроллер удара монтируется в салоне автомобиля, желательно его разместить в центральной части кузова. Фиксируется устройство при помощи стяжек или скотча.
Затем осуществляется подключение всех элементов к управляющему модулю, при этом провода лучше защитить предохранителями, а также дополнительно заизолировать.

Функционал модели 9010

Комплектация автосигнализации модели TZ 9010 включает в себя сирену, блок управления, концевики, антенную диодный индикатор, монтажные элементы, а также руководство по использованию.

Эта модель относится к бюджетному сегменту рынка, тем не менее, она имеет множество полезных для потребителя функций:

• наличие антиграббера и антисканера, позволяющих предотвратить перехват сигнала;
• функцию обратной связи с пультом управления;
• возможность блокировки работы мотора, а также дверей и багажного отделения;
• систему управления центральным замком;
• одной из ключевых особенностей является функция автоматического запуска мотор.

Функционал модели 9020

Как показывает к модели автосигнализации 9020 инструкция, эта сигналка обладает стандартным функционалом, но кроме этого, она также поддерживает и дополнительные опции:

• кроме датчика удара, в комплекте идет контроллер вибрации;
• возможность запуска мотора дистанционно;
• возможность приема сигнала на расстоянии 1.2 км;
• двухсторонняя связь с пультом управления;
• защита от ложных включений;
• кроме того, система предупреждает автовладельца о том, что в его авто остались незакрытыми двери (автор видео — Петр Пермяков).

Функции 9030

В комплекте к модели 9030 инструкция описывает все нюансы установки и использования сигналки. Основные функции:

• защита системы от перехватов сигналов;
• множество вспомогательных функций, позволяющих удаленно ставит авто на охрану;
• при необходимости автовладелец может запрограммировать пульт управления под свои предпочтения;
• двухсторонняя связь с системой посредством брелока с ЖК-дисплеем;
• возможность завести и отключить мотор дистанционно;
• опция прогрева ДВС до установленной температуры;
• радиус приема сигнала составляет 1.2 км.

Возможные неисправности

Неисправности сигнализации в основном связаны с брелоками.

Если не работает брелок, возможны такие причины:

• сели батарейки;
• машина находится в зоне с большим количеством радиопомех;
• брелок неправильно запрограммирован.

Сигнализация Томагавк Х5 имеет функцию включения бензонаноса, если она не работает, следует обратиться к специалистам, которые ее устанавливали. Если не закрываются двери, необходимо проверить исправность центрального замка.

При самопроизвольном срабатывании охранной системы нужно проверить датчик удара и уменьшить его чувствительность, иначе не будет другого выхода, как отключить сигнализацию Томагавк.

Как установить?

Схема соединения элементов на основном штекере

Руководство по монтажу противоугонного комплекса Томагавк на авто:

1. Первым устанавливается микропроцессорное устройство. Его монтаж выполняется в салоне машины, а метод установки должен быть таким, чтобы от устройства не было ограничено отведение тепла. Процессорный модуль обычно ставится за панелью приборов, это обеспечивает минимальную длину проводов при подключении. В зависимости от машины процедура снятия контрольного щитка может иметь определенные нюансы, но обычно для этого требуется демонтировать часть пластиковой облицовки. Сама приборка может фиксироваться с помощью саморезов либо специальных креплений, при снятии от устройств нужно отсоединить разъемы с кабелями.
2. Антенный модуль надо установить так, чтобы обеспечить максимальный диапазон работы сигналки. Для этого приемопередатчик ставится в верхней части лобового стекла, рядом с устройством в радиусе 3 см не должно располагаться металлических предметов. Кабель подключения антенны надо уложить отдельно от основного жгута с электроцепями сигналки. Это позволит предотвратить появление помех при передаче сигналов.
3. Монтаж сирены выполняется под капотом авто, рядом не должно быть источников тепла или влаги. Поэтому устройство не нужно размещать в нижней части моторного отсека или рядом с блоком цилиндров. Если вы планируете установить автономную сирену, то надо обеспечить свободный доступ к отверстию для монтажа сервисного ключа. Чтобы не допустить попадания влаги внутрь сирены, ее рупор следует установить вниз. Для предотвращения окисления контактов места соединений электроцепей следует продумать в салоне авто.
4. Контроллер чувствительности монтируется в салоне, он устанавливается так, чтобы у потребителя был свободный доступ к регуляторам, расположенным на корпусе. Датчик следует разместить в центральной части кузова и зафиксировать посредством болтов либо клея. Если вы планируете использовать дополнительные контроллеры, то их монтаж выполняется с учетом требований для обеспечения лучшей работы.
5. Концевые переключатели устанавливаются на капот, двери и багажник. Прежде чем просверливать отверстия в дверях машины, надо учесть, что авто не должно быть на гарантии. В противном случае автовладелец может быть ее лишен. К триггерам не должно быть доступа при запертом капоте и дверях.
6. Установка сервисной клавиши выполняется в салоне. Она монтируется скрытно, чтобы преступник не мог к ней подобраться и в нужный момент к кнопке был свободный доступ у владельца с места водителя.
7. Подключение проводов производится на последнем этапе. Укладывать кабели следует подальше от электронных приборов, чтобы исключить появление помех. Размещать их нужно под облицовкой.

Канал Avtozvuk рассказал об ошибках, которые часто допускают потребители при самостоятельной установке и дал рекомендации, позволяющие их не допустить.

Установка сигнализации. 10 ошибок при установке сигнализации. Обзор avtozvuk.ua

Виды и модели

Компания Томагавк выпускает сигнализации для разных потребителей. В ассортименте есть противоугонные системы, как для машин высокого класса, например, элитная X5, так и для среднего класса. Они отличаются набором функций и, соответственно, ценой.

TZ-9010

Данная сигнализация, кроме основных, оснащена следующими функциями:

• автозапуском;
• антиграббером;
• антисканером;
• защитой от ложных срабатываний.

При возникновении проблем с автомобилем система предупреждает водителя. Одним из важных преимуществ является функция самодиагностики. Если обнаружена неисправность, система предупредит владельца.

TZ-9020

У данной модели к функциям, перечисленным выше, добавлена энергонезависимая память. Это означает, что система будет помнить все настройки даже при отключении питания. Еще одним приятным плюсом является наличие иммобилайзера.

Охранная система TZ-9020

TZ-9030

Данная модель сигнализации Томагавк имеет расширенный радиус действия, который составляет около 1200 метров. Есть функция открытия багажника на расстоянии и блокировки двигателя при несанкционированном запуске.

TW- 7000

Хотя модель снята давно с производства, в свое время она была установлена на многие машины и до сих пор этими устройствами пользуются благодаря их возможностям:

• поиск угнанной машины;
• защита от нападений, оповещение водителя;
• защита от ложных срабатываний.

Система имеет отличную защиту от взлома, автоматически переходит в режим охраны.

434 mhz

Сигнализация 434 mhz относится к бюджетным моделям, но при этом оснащена полным набором функций для удобства пользования. Брелок имеет систему двусторонней связи, способен принимать информацию на расстоянии более километра. У автосигнализации Томагавк 434 mhz frequency инструкция по применению такая же, как у других моделей, поэтому настроить ее легко, имея опыт с настройки других моделей.

Как определить модель по брелоку?

Комплекты охранной системы Томагавк оснащены брелоками с пятью кнопками.

Виды брелоков Томагавк

На них нанесен логотип компании. Каждая модель имеет отличия, которые касаются и брелока.

Узнать подробности можно из руководства, но существует несколько методов, по которым можно определить модель и вид сигнализации:

• на брелоке с обратной стороны или в отсеке, где находятся батарейки, есть надпись и маркировка;
• сведения о модели и марке сигналки можно найти на основном блоке;
• брелоки отличаются формой, размерами, расположением антенны и дисплея.

Брелок сигнализации Томагавк имеет классическую форму с эмблемой компании в виде головы индейца с оперением.

Комплектация

Комплект поставки сигналки:

• микропроцессорный модуль в пластиковом корпусе с обозначением бренда;
• основной пульт, с двусторонней связью, с помощью которого можно настраивать основные функции системы;
• запасной коммуникатор, без экрана, характеризуется пониженным радиусом действия, составляющим 15 метров, поставляется во влагозащищенном корпусе;
• контроллер чувствительности, относится к классу двухуровневых;
• антенный адаптер с наклейкой для фиксации на стекле;
• дополнительный температурный датчик;
• диодный индикатор;
• сервисная клавиша, называется Валет либо Оверрайд;
• реле блокировки силового агрегата;
• концевой кнопочный переключатель, поставляется в количестве одной штуки, предназначен для установки на капот;
• комплект монтажных проводов для подключения процессорного блока, контроллера чувствительности, центрального замка приемопередатчика, а также блокирующего реле;
• сервисный мануал с описанием всех нюансов установки и настройки;
• упаковка.

В комплектацию также могут входить батарейки для брелка стандарта AAA 15V battery. Сигнализация поставляется в продажу с одним концевым переключателем, поэтому остальные устройства придется покупать отдельно.

Видео «Как установить сигнализацию с автозапуском»

В этом видео демонстрируется установка автосигнализации Томагавк 9.5 (автор ролика — Василий Пупкин).

• 10530 Просмотров

Пользователи сигнализаций Томагавк, с удивлением обнаруживают, что на самом брелке нет названии модели, максимум Tomahawk Frequency могут еще добавить 434mhz или 1.5V aaa, но к модели брелка данное название не имеет никакого отношения. Дословный перевод – рабочая частота брелка 434 мегагерца и батарейка 1.5 вольта класса ААА (мизинчиковые).

Как же определить модель нужного брелка томагавка.

Достаточно посмотреть на кнопки брелка возле ЖК дисплея

Если на вашем брелке простой ключик или молния, значит Вам подойдет модель 9010 TW или TZ, они идентичные и полностью взаимозаменяемые.

Если на брелке ключик с замком через слеш (/) значит Вам нужна модель 9020 или 9030 TW или TZ также не имеет значения.

Определить модель сигнализации томагавка можно по антенне (антенный модуль) который крепится на лобовое стекло.

Антенна 9030 TW

Антенна 9020 TZ

Единственная модель которая не имеет аналогов Томагавк 9100, если у вас именно такая модель , к сожалению Вам не повезло, найти такой брелок не представляется возможным, и даже антенный модуль который очень похож на 9010, тоже не подойдет.

Основные проблемы сигнализации Томагавк.

Пропадает обратная связь брелка, то есть вот Вы поставили на охрану, а обратно снять уже невозможно. Решить данную ошибку совсем убрать не получится, так как частота на которой работает томагавк совпадает с частотами других сигнализаций и они попросту ее перебивают или глушат.

Данная проблема решается аварийным снятием с охраны – включить зажигание, нажать сервисную кнопку 4 раза, и выключить зажигание.

Пропала дальность обратной связи.

Как правило уменьшение дальности влияет антенный модуль, который или выходит из строя или сгорел от неправильного прикуривания – решение замена антенны.

Если у Вас модель SL-950 – увеличенная дальность до 2- х км и система не сразу срабатывает на брелок, лучше заменить антенны от модель 9010TZ. С данной антенной дальность конечно уменьшается, но система начинает работать гораздо стабильнее.

Инструкция по применению

Для подключения и настройки сигнализации следует изучить руководство по эксплуатации и применению.

Как подключить?

Автосигнализация Томагавк подключается по классической схеме, которую содержит инструкция по эксплуатации. Перед установкой выключите двигатель и отключите отрицательную клемму на аккумуляторе.

Схема подключения сигнализации

Затем выберите для всех компонент сигнализации место установки, руководствуясь следующими принципами:

• секретность расположения;
• удаленность от источников тепла и влаги;
• расположение на максимальном расстоянии от других электронных систем авто, чтобы исключить помехи.

Таким образом, элементы располагают по следующим правилам:

1. Основной блок устанавливают внутри салона.
2. Антенну следует поместить как можно выше для получения лучшего сигнала, при этом она не должна соприкасаться с металлическими деталями и электропроводкой.
3. Сирена устанавливается в подкапотном пространстве. Рупор следует опустить вниз, чтобы не скапливалась внутри влага.
4. Датчик удара устанавливать нужно внутри салона, желательно по центру машины.
5. Концевики багажника и капота помещаются в защищенных от влаги местах.

Подключение всех проводов выполняется согласно схеме подключения, которую можно посмотреть в руководстве пользователя.

Как настроить?

После подключения проводов следует выбрать тип КПП с помощью перемычки. Далее подключается центральный замок, настраивается чувствительность датчика удара.

При слишком высокой чувствительности датчика возможны ложные срабатывания.

Настраивается датчик следующими действиями:

• сначала включается режим программирования;
• затем выбирается чувствительность по шкале от 1 до 10;
• увеличивать чувствительность следует постепенно.

Если необходимо отметить введенные настройки, это делается путем нажатия кнопки Override.

Брелок с ЖК дисплеем

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

1. Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
2. После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
3. Затем нужно отпустить кнопку сервисного режима.
4. После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
5. В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Прошивка и перепрограммирование пульта 9020

Сигнализация Томагавк 9020 может поддерживать до четырех пейджеров. Для их записи в память противоугонной системы нужно выполнить следующие действия.

1. Выключить зажигание.
2. Затем следует семь раз нажать на кнопку режима Valet.
3. После этого необходимо включить зажигание. В подтверждение входа в настройку пульта сирена должна издать 7 сигналов.
4. На данном шаге необходимо нажать кнопки с картинкой «открытого багажника» и «режима тихой охраны». Их нужно одновременно удерживать в течение 1 секунды. В случае правильного выполнения всех действий система запишет брелоки в память (для первого пульта — 1 сигнал, для второго -2 и т.д.).

Все пейджеры, не участвующие в привязке будут удалены из системы.

Настраиваем пульт от сигнализации Tomahawk 9030

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Добавление нового пейджера X3

Модель Томагавк X3 может поддерживать работу с 4-мя брелоками. Для их добавления нужно произвести следующие действия.

1. Установить ключ зажигание в положение «Выкл».
2. Нажать кнопку OVERRIDE.
3. Включить зажигание.
4. Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
5. После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Установка синхронизации коммутатора X5

Перед использованием автомобильной сигнализации «Томагавк» X5 необходимо запрограммировать новый брелок. Осуществляется это действие в несколько этапов.

Плюсы и минусы

Преимущества, которыми обладает сигнализаций Томагавк 434 МГц:

• надежная защита транспортного средства от электронного взлома и перехвата сигналов;
• большой функционал, характерный для полноценных охранных комплексов;
• наличие персонального пароля, который может применяться для управления сигнализацией в случае потери или поломки коммуникатора.

Основной недостаток данной модели состоит в возможности ложных срабатываний. Но на практике это обычно связано с неправильной настройкой параметров, в том числе датчика удара. Для решения проблемы потребуется снизить чувствительность устройства.

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Как установить

Главный микропроцессорный блок закрепляется под приборной панелью с помощью саморезов. Приемопередатчик на 434MHz приклеивается на внутреннюю сторону ветрового стекла. Антенна должна располагаться подальше от рамок кузова и щеток стеклоочистителя. Датчик удара тщательно прикручивается к тоннелю пола кузова. Жгуты проводки скрепляются кабельными стяжками. Под капотом устанавливается сирена. Кнопка «Оверрайд» маскируется под рулем.

Схема подключения

Провода в основном 18-проводном жгуте имеют разные цвета, что облегчает процесс подключения:

• черный — соединяется с кузовом авто вблизи места установки основного блока;
• питание от аккумулятора подводится через предохранители к 2 красным;
• плюсовой вывод сирены подключается к серому;
• для контроля над работой мотора черный провод с серой полосой подсоединяется к выводу тахометра.

Подключение электроприводов замков осуществляется следующим образом:

• синий и зеленый провода без полос подключаются к моторедуктору;
• синий и зеленый с белой полосой — подсоединяются через рассчитанный на 15 А предохранитель к «плюсу» аккумулятора;
• сине-черный и зелено-черный — к массе.

• к 2 зеленым проводам с черными и желтыми полосами подключаются через предохранители габаритные огни или лампы указателей поворотов;
• красно-синий — подводится к устанавливаемым отдельно концевикам или выключателям салонного освещения;
• желто-черный — соединяется с реле защиты стартера;
• оранжево-фиолетовый — подключается к кнопке сигнализатора стояночного тормоза или выключателю стоп-сигналов.
