Сабвуфер «стелс» своими руками: инструменты, материалы, порядок работ, советы по изготовлению

Изготовление внешней крышки

Крышка выпиливается лобзиком по размеру внешней стороны получившегося корпуса. Внутреннее отверстие делается немного меньше диаметра динамика. Затем изготавливаются два кольца, внутренний диаметр которых должен совпадать с диаметром отверстия для динамика. Эти кольца должны стать подиумом.

После того как крышка изготовлена, ее нужно выровнять. Для этого берется полиэфирная шпатлевка и наносится на поверхность тонким слоем при помощи шпателя. После того как она высохнет, ее нужно отшлифовать наждачной бумагой. Если неровности остались, то повторить процедуру.

Затем при помощи грунтовки нужно защитить от влаги поверхность фанеры или МДФ. После высыхания грунта посадочные кольца для динамика приклеиваются к поверхности крышки. Для этого используется столярный клей или та же эпоксидная смола.

Для чего нужен сабвуфер?

Некоторые автолюбители задают себе вопрос: нужен ли в машине сабвуфер? Они полагают, что полноценное звучание музыки можно получить от полноразмерных динамиков диаметром 16,5 см. Действительно, производители аудиооборудования пишут, что динамики этого размера могут воспроизводить частоты, нижний порог которых 20 Гц. Это является минимальной частотой, которую способно воспринимать человеческое ухо.

Однако если вникнуть в этот вопрос подробнее, то выяснится, что громкость при этой частоте значительно ниже, чем при частоте, допустим, 1000 Гц. При этом будет страдать звучание таких инструментов, как контрабас, бас-гитара, ударные инструменты. Все что задает ритмический рисунок музыкальной композиции, будет иметь слабое звучание.

Здесь и приходит на помощь сабвуфер.

Само название его говорит о том, что это низкочастотный динамик. Они делятся в зависимости от размера на 3 категории: 25 см, 30 см, 38 см. Чем больше диаметр, тем выше его громкость и тем большее акустическое давление он создает.

Как рассчитать объем сабвуфера

Изготовление сабвуфера “Стелс” своими руками – это создание короба под большой динамик, который производя колебательные движения, перекачивает воздух. Для того чтобы он мог нормально функционировать, ему нужен определенный объем внутри корпуса, в который он установлен. Для каждого размера есть рекомендации по выбору объема коробки.

Размер динамика в см

Этими объемами нельзя пренебрегать. В противном случае звучание будет плоским, а срок службы саба значительно снизится по причине избыточного сопротивления воздуха работе мембраны динамика.

Как правило, саб устанавливается в нишу, образованную аркой заднего колеса и задним крылом автомобиля. Поэтому вариантов для выбора размера динамика не так уж много. Перед тем как сделать короб для сабвуфера “Стелс”, нужно рассчитать объем этой ниши, чтобы получить представление о размере динамика. Он должен соответствовать рекомендованному для данного объема или быть меньшего диаметра.

В зависимости от формы нишир расчетобъема будет разным. Поскольку форма сложная, то подойдут формулы для расчета таких фигур как параллелепипед, треугольная призма. Возможно, что пространство ниши придется условно поделить на несколько простых геометрических фигур, и объем рассчитать, как их общую сумму.

Крепление усилителей

Сегодня замутил места для крепления уселов:

Фанеру 10мм карпетом обтянул.

Затем прикинул и воткнул их на спинки задних сёдел:

Прикрутил на 4.2х25 пресс шайба бур в рёбра жёсткости седушек:

Патом исчё по два самогрыза рядышком зафигачил для жёсткости(Фото нет смысла выкладывать)
Дальше усилок на передние калонки прикрутил:

Но не просто прикрутил,а через проставки для лучшего охлаждения(там с низу решоточки есть видать не зря) чтоб воздух гулял свободно!!!

Ну вот чё получилось пока:

Блин 1.5 киловатта

Перевернул я голову саба и понял только одно-что ящик придётся переделывать!

Играет-то вроде мощьно но фазоинвертор(диаметром70мм)не отыгрывает свои запланированные частоты,а прямо скажем «свистит» стало тока хуже!!!!
Корпус придётся внатуре переделать и не под стэлс ,а тупо короб из 20мм фанеры!
Тагда он запоёт с фазой 101х247(свистеть врядли будет)!
Стэлс для меня оказался неприемлимым. Посмотрев старые свои фотки я понял что фазик запхнуть при 12дюймов головке некуда
Либо делать как-то по другому надо.
Но может мой опыт кого-то убережёт от моей ошибки!!!

Если головку в этот корпус менее мощьную ткнуть она правильно заиграет! ИМХО!
Пока уровень усилка на половине ,дифузор неимоварно пытается качать но
Закрытый корпус лучше играл!

Я себе сегодня другой классический забабахал!

Из дватцатки фанеры.Фазаинвертор нормальный впендюрил.Валит дуриком аж теплоэкран над глушилом (рефлёный такой из алюмишки тоненькой) задребезжал! Раньше такого небыло. Вот теперь головка в своё место встала,толи литраж у стэлса нетот толи Х.З! Вощем оставлю так пока:

Подсветочку вместо лампочки приделал

3М самоклеющаяся лента из 42 диодов

Потом я умудрился спалить саб…

Сёдня ездил не нашол у нас нигде Р-ки альпайновской.
Заказал на след недели привезут. Пока коробок под неё замутил:

Дырку исчё не резал . Фанера ламин. Б/У. Жду дин

Купил !!!

Убрал я все фазаинверторы сделал ЗЯ так более качественно басит. Так называемое мясо появилось а не бубнёж от фазика.

Обсуждение отчета по изготовлению сабвуфера стеллс

Другие отчеты по Автозвуку в Лансер Х

Обсуждаем автозвук на форуме

Необходимые для изготовления материалы

Для изготовления сабвуфера “Стелс” своими руками потребуются инструменты, материалы, а главное свободное время. Так как форма “Стелса” криволинейная, то корпус будет сделан из стеклоткани с использованием эпоксидной смолы. Сам процесс склейки занимает несколько дней, потому что перед нанесением каждого нового слоя необходима полимеризация предыдущего.

Для работы потребуется:

1. Стеклоткань Т 13. Это негорючий конструкционный материал высокой прочности. Он способен противостоять агрессивным средам и применяется для создания высокопрочных стеклопластиков. Активно применяется в автомобильном и лодочном тюнинге.
2. Эпоксидный клей. Цена на него зависит от объема упаковки и производителя. Поскольку объем работы предстоит большой, то для работы потребуется от 1 до 3 кг.
3. Фанера или МДФ. Этот материал потребуется для изготовления наружной части корпуса, в которую будет врезан динамик. Толщина должна быть от 0,8 см и выше. Чем толще, тем лучше.
4. Скотч малярный 50ммх50м, один или два рулона.
5. Карпет. Этот материал позволит сделать корпус в едином стиле с багажником.
6. Клей “Жидкие гвозди” для приклеивания карпета.
7. Грунтовка для древесины. Чтобы фанера не впитывала в себя влагу и не расслаивалась, ее нужно будет обработать.
8. Шпатлевка по дереву. Этот материал позволит устранить неровности поверхности перед оклеиванием карпетом.

Кроме этого потребуется фрезер или лобзик, чтобы выпилить посадочные кольца для динамика.

Стелс корпус из стекломата

Основная часть нашего корпуса будет сделана из полиэфирной смолы и стекломата.

Подготовка

Вот что надо будет подготовить:

• Полиэфирную смолу (4-5 л) или эпоксидку;
• Отвердитель;
• Стекломат (не стеклоткань), желательно с плотностью 300;
• Ножницы (чтобы нарезать стекломат);
• Скотч малярный (2-3 рулона);
• Несколько кисточек для работы;

Кисточки для работы

• Обязательны перчатки для защиты рук (медицинские);
• Специальную емкость, в которой будем размешивать полиэфирную смолу (можно отрезать верх от старой и ненужной канистры);
• Шприц, которым будем дозировать количество отвердителя. Рекомендуется брать отвердителя на 2-3 процента;
• Респиратор (ЗМ) или очки для глаз (не обязательны, но если полиэфирная смола попадет в глаз – очень опасно!);
• Специальная одежда, которая бы полностью закрывала открытые участки тела (если стекловолокно попадет на кожу, то чесотка надолго обеспечена).

Кроме всего прочего надо подготовить хорошо проветриваемое помещение или работать на улице.

Основной процесс операции

Начали:

Нарезаем для начала стекломат;

Короб для сабвуфера стелс своими руками

Крыло Ваз 2114 заклеиваем малярным скотчем, чтобы ничего не заляпать. Лучше клеить несколькими слоями, так как есть немалая вероятность, что полиэфирная смола просочится сквозь один слой.

Накладываем малярный скотч

• Замешиваем смолу;
• Начинаем лепить: сначала кистью промазываем поверхность, а затем кладем кусок стекломата, который обильно пропитываем смолой.

• Ждем, пока все высохнет;
• Снимаем форму;

Стелс короб сабвуфера самому

• Оставляем еще высыхать;
• Набираем слои после того, как форма хорошенько высохнет. Промазываем смолой место, ставим стекломат. Процесс подразумевает обязательный выгон всех пузырей.

Толщина задней стенки нашего изделия должна быть наращена до 10 мм (меньше нельзя, а больше уже не дело). Чтобы придать изделию более приятный внешний вид, рекомендуется обработать его болгаркой. Обязательно надевать респиратор.Продолжаем:

• Примеряем в автомобиль;
• Начинаем делать опорное кольцо из МДФ (можно взять любой старый корпус буфера);
• Выпиливаем из МДФ два кольца: одно посадочное, а другое – декоративное;
• Кольца склеиваем силиконом или лучше жидкими гвоздями;
• Фиксируем и ждем, пока высохнет;
• Выставляем и фиксируем кольцо в корпусе;
• Сверху обтягиваем тканью (она должна хорошо тянуться – флис, синтетика).

Ткань флисовая

• Натягиваем на изделие ткань. Вначале пристреливаем степлером на кольцо, затем по всей площади корпуса;
• Ткань теперь надо промазать смолой и оставить сушиться;
• После этого, лишние куски ткани отрезаем;
• Вырезаем кольцо;
• Вновь наращиваем толщину и снаружи и изнутри.

Завершаем операцию:

• Все лишнее отпиливается;
• Стыки спереди и сзади корпуса затыкаются стекломатом и проливаются смолой;
• Корпус по всей площади подвергается шпаклеванию и отшкуривается;
• Сверху перетягивается карпетом.

Сложности

Они могут быть следующими:

• Корпус Стелс надо будет прикрутить к отверстию, которое можно найти в боковой части багажника Ваз 2114: впихиваем резьбовую заклепку и затягиваем хорошенько на болты;
• Еще одна сложность заключается в креплении самого динамика. Рекомендуется крепить и его на болты, чтобы обеспечить беспроблемное многократное вытаскивание. Использовать в данном случае надо будет «усовые» или закладные гайки.

Закладная гайка и болт

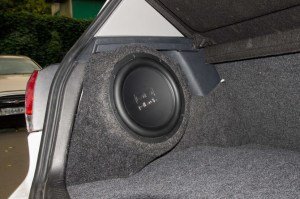

На этом все. Окончательный результат работы можно посмотреть на фото ниже.

Стелс короб для сабвуфера

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Формирование корпуса

Изготовление сабвуфера “Стелс” начинается с оклеивания ниши. Внутри нее будет создаваться корпус. Для этого малярный скотч 50ммх50м режется на полоски, которые наклеиваются на пластиковую обшивку или ковролин внутри ниши. Полученный бумажный слой будет служить основой для нанесения первого слоя стекловолокна.

Стеклоткань Т 13 находится в рулонах шириной от 90 до 100 см. Этой ширины достаточно, чтобы полностью перекрыть нишу как по ширине, так и по высоте.

До начала формирования первого слоя нужно изолировать бумажную основу от соприкосновения с эпоксидкой. Для этого бумагу можно покрыть парафином, стеарином, паркетной полиролью.

Затем нужно размешать эпоксидную смолу с отвердителем в соответствии с инструкцией и нанести ее на бумажную матрицу. После того как первый слой застыл, необходимо нанести еще один, на который будет уложена стеклоткань.

Лоскут стеклоткани берется с небольшим запасом, который после формирования корпуса нужно будет отрезать. После нанесения первого слоя стекловолокно прокатывается роликом и грубой кистью

Важно чтобы материал был полностью пропитан эпоксидным клеем. Цена некачественной работы – расслоение корпуса после полимеризации

Затем процедура повторяется. Толщина стеклоткани 0,3 мм. Для придания необходимой прочности нужно выложить от трех до пяти слоев. Чтобы было удобнее работать, после застывания первого слоя корпус можно вынуть из багажника и продолжить работу, наклеивая стеклоткань снаружи, а не изнутри. Процесс не быстрый. Чтобы сделать сабвуфер “Стелс” своими руками, понадобится несколько дней.

В зависимости от температуры воздуха и количества отвердителя высыхание эпоксидной смолы занимает от 30 минут до нескольких часов. Отвердителем злоупотреблять нельзя. Во-первых, корпус получится хрупкий, а во-вторых, можно не успеть нанести стеклоткань, как смола застынет.

Размер динамика

Начнем наше повествование с излучателей или диффузоров, а вернее, с выбора динамиков. От этого зависит вся будущая модернизация.Ниже приводится важная информация, которую надо знать:

Так, если модель динамика небольших размеров (8/10 дюймов), то и диффузор внутри будет более легким.

• Напротив, крупные динамики, размер которых превышает 15 дюймов, располагают более тяжелым и инертным излучателем. Усилителю(см.Как подключить к автомагнитоле усилитель: сам себе мастер) такие диффузоры раскачать будет намного сложнее, но если подобрать аппарат помощнее, тот справится и с динамиком на 18 дюймов и даже больше;
• Одним словом, в данном случае, речь идет об импульсивной характеристике. И действительно, способность динамика следовать четко электрическому сигналу диффузора, который идет от усилителя и является такой характеристикой.

Тюнинг салона, сабвуфера и многое другое

Сабвуфер под сиденье

Какими бывают короба для сабвуфера

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука. которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.

Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.

Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.

Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Интересуетесь автотюннингом? Подробная инструкция по установке парктроника своими руками специально для вас!

А вы знаете, что такое типтроник? Читайте статью о плюсах и минусах этой коробки передач.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Оклеивание карпетом

Для того чтобы наклеить карпет на внешнюю крышку “Стелса”, нужно отрезать кусок ткани, размеры которой будут превышать размер крышки саба на 10 см. Этот запас нужен для того, чтобы края карпета спрятать на обратной стороне.

Хороший результат дает использование клея “Жидкие гвозди”, а лучшим вариантом будет применение аэрозольного клея 888 Ultra. Спрей позволяет нанести равномерно клеевую основу.

Клей разбрызгивается на фанеру и на карпет. Затем выдерживается интервал 60 секунд, после чего ткань укладывается на фанеру и расправляется от центра к краям, чтобы не осталось складок. Каждый участок карпета нужно тщательно прижать к поверхности для лучшей фиксации. Склеивание происходит мгновенно и зависит от величины давления. Полное застывание происходит через сутки.

Проектирование самодельного сабвуфера

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

• активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
• пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

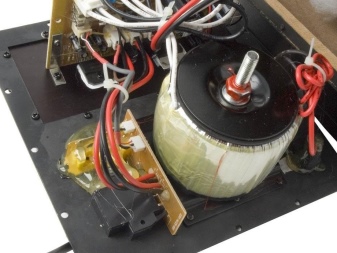

Питание

В мощной активной колонке, которой является сабвуфер, может потребоваться и внутренний блок питания. Он должен выдавать десятки ампер и быть достаточно мощным – без такой мощности разогнать акустическую систему не удастся. Чтобы оставить таким же благозвучие и эффективность «басов», нередко и усилитель, и блок питания размещают в отдельном, наглухо отгороженном от основной акустической ячейки отсеке. Для этого потребуется седьмая стенка ящика, служащая в качестве внутренней перегородки. Её выпиливают с учётом лабиринтного хода, проходящего через неё. Электроника размещена в задней части ящика. Если колонка не является активной, усилитель и блок питания выносятся в отдельный агрегат. К самой колонке подходит лишь силовой провод.

В качестве блока питания нередко берут зарядное устройство для автомобильных аккумуляторов. Оно выдаёт не более 15 В, при этом ток может достигать десятков ампер. Выполнен он по современной схеме импульсного блока питания, в который входят:

1. сетевой выпрямитель – мощный диодный мост на 220 В;
2. преобразователь частоты от единиц до десятков килогерц – он позволяет в десятки раз уменьшить габариты трансформатора;
3. трансформатор – гальванически развязывает выходную часть от сетевого напряжения, защищая от удара током и высоковольтного пробоя;
4. высокочастотный выпрямительный мост на современных диодах с высоким КПД;
5. фильтр – задерживает броски тока;
6. импульсный стабилизатор – избавляет от скачков напряжения.

Всю эту схему, имея нужные детали, можно собрать в колонке и самому. Но чаще ставят готовый блок встроенный или выносной (в одном корпусе с усилителем). Разместив все нужные функциональные узлы внутри колонки, делаем следующее:

1. выводим линии питания и звука;
2. подключаем динамик к выходу усилителя;
3. устанавливаем на место переднюю часть (с динамиком) и закрепляем её.

До проведения работ по дизайну и эргономике колонки испытайте её:

1. подключите к входу усилителя любой источник звука (например, смартфон);
2. включите блок питания;
3. также подключите к выходу усилителя высокочастотные колонки («сателлиты»);
4. запустите какой-нибудь музыкальный трек на вашем гаджете.

Большинство сабвуферов ориентированы на низкие частоты от десятков до сотен герц, остальные воспроизводятся при помощи высокочастотных колонок. В этом можно убедиться, временно отключив эти «сателлиты» во время работы. Если испытание прошло успешно (не выявлено дребезжания, хрипа или других помех в звучании), проведите акустический расчёт помещения или авто.

1. Установите сабвуфер где-нибудь на полу комнаты. В авто это чаще всего багажник или пространство под задним сиденьем.
2. Пройдитесь по комнате (или вблизи авто, пересаживайтесь в машине на разные сидения), прислушиваясь к естественному звучанию басов. Если звук приобретает гудящие оттенки – переместите сабвуфер в другое место.
3. Попробуйте перенастроить эквалайзер (если вы музыкант, то сэмплер) усилителя или самого гаджета. Добейтесь оптимальных настроек, чтобы колонка не уходила в область слегка завышенных нижних частот (100-250 Гц).

Если от размытости басов полностью избавиться не удалось, причины следующие:

• неправильный расчёт ящика и канала;
• динамик не соответствует заявленным характеристикам;
• щели между стенками колонки недостаточно тщательно загерметизированы;
• слишком тонкая фанера, из которой вырезаны стенки.

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.
