Всё про фишки для автомобильных магнитол

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.

В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.

Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.

Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.

Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения

Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще

Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.

Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать. В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.

А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.

Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.

При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.

Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Как настроить

Перед началом эксплуатации настраиваются базовые параметры оборудования — язык меню, значение часов и шаг сетки ультракоротковолнового тюнера. Руководство к 150UB рекомендует сохранять базовый шаг 50 кГц, позволяющий сохранять в памяти корректное значение частоты радиостанции.

Настройка магнитолы выполняется через меню, вызываемое нажатием на поворотный регулятор громкости. Меню позволяет отрегулировать параметры работы встроенного тюнера и управлять режимом приема дорожных сообщений.

Регулировка оборудования под колонки включает в себя:

• баланс между фронтальными и тыловыми колонками;
• соотношение громкости между динамиками левого и правого бортов;
• настройку встроенного эквалайзера или создание собственной кривой;
• корректировку тонкомпенсации (выравнивание частот на низкой громкости);
• включение дополнительного усиления низких частот.

Оборудование оснащено функцией фильтрации высоких частот, позволяющей улучшить звучание. Пользователь выбирает частоту среза из ряда доступных значений. Дополнительный режим SLA предназначен для регулировки уровня громкости для различных источников, позволяя избежать скачка при переключении трансляции с радиоприемника на встроенный проигрыватель файлов. При использовании сабвуфера требуется установить частоту среза, позволяющую транслировать через динамик только низкие частоты.

Источник

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

1. При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
2. Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
3. Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
4. Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Как подключить

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Чтобы правильно подключить автомагнитолу Пионер, необходимо ознакомиться с приложенной в документации схемой. Кабели прокладываются под декоративными пластиковыми панелями кузова, обеспечивающими защиту изоляции от физического повреждения. Для корректной работы требуется обеспечить непрерывную подачу положительного питания, поддерживающего память устройства. Для коммутации используется кабель желтого цвета, который выводится напрямую к аккумуляторной батарее транспортного средства.

Маркировка проводов

Подключение магнитолы Pioneer производится 2 штекерами стандарта ISO, в которых смонтированы провода, различающиеся по цветам:

• красный — для подачи положительного питания после включения зажигания;
• синий — подача положительного напряжения к усилителю и моторному приводу антенны;
• желтый — положительный сигнал для поддержки блока памяти (не зависит от положения ключа в замке);
• черный — коммутация с кузовом автомобиля (отрицательный сигнал);
• фиолетовый и фиолетовый с черной полосой — для подсоединения динамика, установленной в задней правой дверце;
• серый и серый с черной полосой — для громкоговорителя, размещенного спереди справа;
• белый и белый с черным — для коммутации репродуктора в левой передней двери;
• зеленый и зеленый с черным — для подачи сигнала к заднему динамику по левой стороне.

На части магнитол встречаются дополнительные кабели, предназначенные для подключения пульта управления на руле или дополнительных компонентов мультимедийной системы. При использовании компонентной акустики для автомобиля или усилителей шнуры громкоговорителей подсоединяются к дополнительному оборудованию.

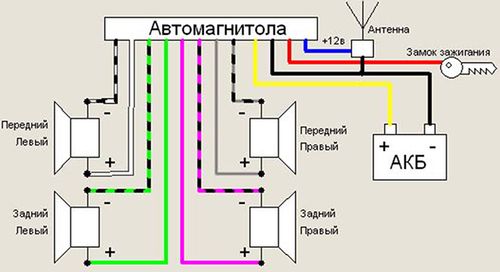

Схема подключения

Схема подключения автомагнитолы Pioneer приводится в инструкции по эксплуатации. Подсоединение кабелей производится в соответствии с цветовой окраской изоляции, для подсоединения питания используются кабели, идущие от аккумулятора и замка зажигания. Если подсоединить красный провод напрямую к батарее, то головное устройство будет разряжать источник питания.

Дополнительные выходы для низкочастотного громкоговорителя или пульта управления на руле соединяются аналогичным образом. Распиновка разъема соответствует стандартам ISO, для коммутации динамиков использован положительный сигнальный кабель и минусовой шнур. Запрещается скручивать отрицательные выводы в единую шину, которая подсоединяется к кузову автомобиля. Акустические кабели от громкоговорителей прокладываются внутри салона и дверей вдоль штатных жгутов электропроводки.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Подключение магнитол Mitsubishi через ISO

Распиновка штатной магнитолы Mitsubishi

Митсубиши — крепкий, старый японский бренд производителя автомобилей. Это настоящие японские авто — надежные, комфортные, безопасные и современные. Разумеется, в них так же должны быть установлены магнитолы подобающие автомобилям такого класса, в 90-х — нулевых Митсубиши сами разрабатывали и выпускали магнитолы для своих автомобилей силами подразделения Mitsubishi Electronics, тем не менее, даже тогда, они не побрезговали прибегнуть к сотрудничеству в сфере производства автомагнитол с теми же японскими марками производителей электронной техники и автомагнитол — Matsushita и Panasonic. Сотрудничество не прошло даром — магнитолы, вышедшие из под союзного конвейра вышли функциональны и крайне надежны. Единственным минусом такого сотрудничества было то, что количество различных магнитол и их разъемов получилось ну очень большим. «Масло в огонь» «подлила» и сама Mitsubishi Electronics, собственным внутренним подразделением пойдя на эксперименты и наделав магнитол с разнообразными разъемами для подключения. И все они, как вы уже догадались, шли штатными к различным моделям автомобилей. Если владелец терял инструкцию, или она благополучно оставалась у предыдущего собственника (иногда аж за океаном) новому владельцу, если он когда-либо прибегал к изъятию магнитолы из штатного места (а поверьте, это не такое уж и редкое явление) при установке и распиновке, было проще иногда купить новую, чем разобраться, как же вернуть на место оригинальную штатную магнитолу.

Но времена кучи разнообразных разъемов от Митсубиши оставлись позади, сейчас у них сложные, многоразъемные и многофункциональные автомагнитолы, которые схожи по типу подключения во всех автомобилях марки. И это не может не радовать. Сегодня мы рассмотрим схемы подключения и распиновкикак новых автомагнитол, так и всевозможных старых устройств. Приступим:

Как и обычно, начнем со схем подключения новых магнитол и обязательно рассмотрим цветовое обозначение их проводов, чтобы понять, что и к чему мы подключаем, плавно переходя к магнитолам прошлых поколений автомобилей.

Схемы распиновок магнитол различных моделей Chevrolet

А именно: Mitsubishi Оутлендер, Паджеро, Паджеро Спорт, Лансер, АСХ, Кольт, Харизма, Галант, Эклипс, Делика, а так же других моделей марки, как новых так и, разумеется, старых.

Mitsubishi Outlander XL, ASX, Pajero, Pajero Sport, Eclips и Delica последнего поколения, магнитолы MMCS NR-261, J-05 (и аналогичные)

+ Mitsubishi ASX 2015

+ Mitsubishi Lancer x (10), Outlander 3

Подключение магнитол Mitsubishi через ISO

Подключение магнитол Митсубиши через ISO на примере Mitsubishi Lancer x (10) (через перходник CARAV 12-030)

Подключение через ISO: 1. Разъем расширения – функция зависит от модели магнитолы: 5 – земля сигнальная; 7 – выход правый перед; 8 – выход правый зад; 9 – выход левый перед; 10 – выход левый зад.

2. Разъем для динамиков: 1 – динамик правый задний (+); 2 — динамик правый задний (-); 3 — динамик правый передний (+); 4 — динамик правый передний (-); 5 — динамик левый передний (+); 6 — динамик левый передний (-); 7 — динамик левый задний (+); 8 — динамик левый задний (-).

3. Разъем питания: 5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио); 4 – питание +12V непосредственно с аккумулятора; 6 – дополнительная подсветка клавиш (обычно можно не подключать); 7 — питание +12V; 8 — масса (минус питания).

Схемы распиновок устаревших но актуальных магнитол различных моделей Mitsubishi

Mitsubishi Galant c CD чейнджером

Mitsubishi Lancer 9

Mitsubishi Charisma, Colt, Eclipse, Pajero, Lancer

Mitsubishi Charisma, Colt, Eclipse, Pajero, Lancer (они же + некоторые старые модели и Matsushita)

Mitsubishi U069, RH-9413, AR-2565 FY-2, MEX-810, CDC

Mitsubishi P801 CQ-JB6810L

Mitsubishi P004, Panasonic CQ-JB0161

Mitsubishi P912, Matsushita MR490090

Mitsubishi DY-2E64WRTS-3-TH 34W698

Mitsubishi (усилитель Lancer) CV-OMW7G21

В статье были рассмотрены схемы распиновок основных разъемов магнитол автомобилей Митсубиши, если в предсталенном перечне моделей вы не встретили своей, обратите внимание на форму разъема вашей магнитолы — скорее всего такая же использовалась на схожем поколении моделей Митсубиши, представленной в перечне. Если вы обнаружили ошибку или опечатку, будем признательны, если вы сообщите о ней автору статьи

Благодарим заранее и желаем удачи в распиновке и подключении автомагнитол от Митсубиши!

Что такое iso, iso-разъем и распиновка

Итак, ISO (в русском прочтении – ИСО). Аббревиатурное название Международной Организации Стандартизации (International Organization Standardization). Организация была создана в 1946 году для определения единых технических стандартов товаров и услуг (кроме электроники и электротехники) и их сертификаций.

Разъем — электротехническое устройство для механического соединения (разъединения) электроцепей. Кстати, не вполне понятно, почему такое соединение отмечается как iso. Ведь, как мы только что упомянули, стандартизацией товаров из группы электротехники занимается МЭК (Международная электротехническая комиссия).

Распиновка (русский вариант – цоколевка). Слово происходит от английского «пин», что означает контакт, вывод. Из этого следует, что распиновка – это описание выводов разъемов в электротехнике. Информация по цоколевке может быть представлена в виде:

• схемы;
• таблицы;
• словесного описания (которым мы и будем пользоваться в дальнейшем).

Закончив с определениями, переходим к основной теме данной статьи – подключение iso-разъема магнитолы.

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципная схема колонок с низкой частотностью как активного, так пассивного типа, фактически схожа, кроме маленьких дополнений относящихся к не активным сабвуферам.

По этой причине будем разбирать общий способ с следующим внесением конфигураций.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, поочередно присоединяется к авто проигрывателю.

Роль штатного усилителя в этой цепи— передача приобретенного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме ( на , к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.
