Обзор сигнализации starline e90

Расширенные возможности

Благодаря наличию специальной функции автовладелец может производить управление центральным замком методом применения замка зажигания. Если случайно выключается оборудование, то при его включении производится автоматический возврат в режим охраны. Датчики по уровням могут отключаться в автоматическом режиме, что обеспечивает комфорт применения автосигнализации.

Благодаря уникальному интерфейсу оборудования включать и выключать режим охраны можно без брелока. Включается и выключается режим охраны в автомобиле бесшумно, что обеспечивает удобства во время использования устройства. Режимы и функции сигнализации могут программироваться на дистанции. Устройством производится контроль за температурой в салоне транспортного средства. Брелок с обратной связью характеризуется наличием индикации разряда батареи, что позволяет контролировать его работоспособность.

Работа автосигнализации может осуществляться с охранно-поисковыми модулями, что значительно расширяет ее функциональные возможности. При возникновении необходимости можно оперативно сбросить настройки на заводские. Режимы и функции устройства могут программироваться на дистанции. Ориентироваться во времени пользователь может благодаря его отображению на брелоке. Также на устройстве может устанавливаться будильник или таймер. Автосигнализация starline b6 — это уникальное противоугонное устройство, которое характеризуется широким функционалом. С ее помощью обеспечивается высокий уровень безопасности автомобиля. Устройство является простым в управлении и обслуживании.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Ремонт брелка StarLine E90 своими руками

Иногда владелец испытывает проблемы с сигнализацией и требуется разобраться с неисправностью. К примеру, автомобиль не видит брелок с обратной связью или не реагирует на команду. Соответственно, машина не открывается, не заводится, а также не получается выбрать необходимый режим охраны. В этом случае нужно проверить состояние питающего элемента пульта, возможно именно из-за слабого сигнала и заменить батарейку в случае необходимости.

Более того, если автомобиль плохо ловит пульт, то в этом может быть вина приемопередатчика, расположенного вблизи металлических деталей, создающих помехи. Его необходимо поставить в более защищенное место.

Также бывают варианты, когда автосигнализация срабатывает самопроизвольно. Причиной такого поведения является слишком чувствительный датчик удара. Обе ступени (удар и взлом) можно настроить при помощи стандартной отвертки, добравшись до самого датчика (на нем есть специальные регуляторы).

Если сигнализация не работает, а также проявляются дополнительные программные ошибки, то лучше всего провести сброс на заводские настройки. После этого большинство проблем должно исчезнуть, но если исправить их не получилось, то лучше отвести автомобиль в специализированный сервис, где квалифицированные специалисты разберутся в вопросе и устранят все неполадки, возможно отходит масса или где-то есть плохой контакт.

Бывают случаи, когда пульт сигнализации Старлайн получает механические повреждения, из-за которых может треснуть дисплей и некоторое количество символов просто перестанет отображаться. В таком случае необходимо разобрать брелок и провести его замену. Для этого потребуется новый экран, отвертка и набор паяльных принадлежностей (паяльная лампа, канифоль, олово).

Разборка происходит следующим образом: раскручиваем брелок и извлекаем старый дисплей, отсоединив его от шлейфа. Далее может потребоваться подогнуть контакты, чтобы они не упирались в саму плату. Теперь нужно пролудить все контакты на брелке для лучшей передачи импульса и припаять дисплей к шлейфу. После сборки пульт должен работать исправно.

Особенности подключения CAN-шины

Телематические системы Starline поддерживают интерфейс CAN. И если в старых комплектах стандартная шина могла применяться только на ограниченном числе современных моделей автомобилей, то интерфейс 2CAN существенно расширил этот диапазон. Итак, шина нового поколения подключается к разъему с маркировкой Х5. Сразу надо отметить, что в процессе эксплуатации данное соединение может не обеспечить возможности управления светотехническими сигналами. В этом случае следует вернуться к основному реле подключения Х1, задействовав синий и зеленый провода. Это же касается и компенсации управления другими модулями Starline E90 GSM – 2CAN, в частности, допускает также возможность соединения интерфейсов через штатный однопроводный узел, ту же систему управления оборудованием и аварийную сигнализацию. Все альтернативные каналы управления будут задействоваться автоматически, если та или иная функция не будет обеспечена 2CAN-интерфейсом. Также при желании данную шину можно вовсе не использовать в инфраструктуре подключения, заменив ее более привычными линиями проводки.

Классификация

Как и продукция любого производителя, автосигнализации StarLine имеют названия, которые их классифицируют. Но с непривычки в маркировке моделей StarLine можно запутаться. К примеру, может показаться, что по алфавитному порядку серия «E» самая старшая, но это не так. Или из официальной таблицы сравнения сделать вывод, что модели E91 и B94 обладают одинаковыми функциями – но разница между ними существует. Впрочем, обо всем по порядку!

Сегодня StarLine выделяет линейки сигнализаций «A», «B», «D» и «E»

Важное уточнение: все системы имеют маркировку в виде двузначного числа после буквы, и речь в статье пойдет именно о современных системах, а не ранее производившихся. Существует также линейка мотосигнализаций «V» и сигнализаций для большегрузного транспорта 24V серии «T», но в данном обзоре мы ограничимся только их упоминанием

E — начальная бюджетная линейка. Представлена системами StarLine E60 (без автозапуска) и StarLine E90 (с автозапуском). Её защищенность против атаки угонщиков – точно такая же, как и у любой другой серии, но она обладает несколько меньшими возможностями по конфигурации и коннекту к дополнительному оборудованию. На этой серии сможет сэкономить владелец недорогого автомобиля, который не перенасыщен электроникой и поэтому не нуждается в различных индивидуальных настройках при установке. Линейка систем «E» имеются возможность дооснащения CAN-шиной, GSM-модулем для связи с владельцем посредством мобильного телефона, а также с комбинациями этих функций.

A — серия представлена системами без автозапуска – StarLine A64, и с автозапуском StarLine A94, StarLine A94 GSM. Системы предыдущего поколения StarLine A61, StarLine A62, StarLine A91, StarLine A92 в данном обзоре не представлены. Схожая линейка, но с более гибкими настройками, позволяющими установщикам сконфигурировать её для работы с автомобилями, где имеется много разной электроники, тесно связанной между собой. Чтобы было понятно – пример. Если на машине, где имеется автоматическое зажигание фар при работающем двигателе, ставится сигнализация с автозапуском, то после удаленного прогрева двигателя есть риск остаться с горящими фарами и разрядить аккумулятор. Чтобы этого не произошло, сигнализация после глушения мотора должна сымитировать открытие/закрытие дверей, послав туда управляющие сигналы. Для этого и нужна гибкость конфигурирования, которой обладает А-серия. Системы обладают интегрированным CAN-модулем. Дополнительно системы StarLine A64 и StarLine A94 можно дооснастить GSM-модулем для связи с владельцем посредством мобильного телефона.

B — представлена моделями как без автозапуска — StarLine B64, так и моделями с автзапуском – StarLine B94, StarLine B94 GSM, StarLine B94 GSM\GPS. Линейка, сочетающая все достоинства серии «A» с некоторыми дополнительными функциями, свойственными более высокому классу. CAN-шина, автозапуск (не на всех моделях), GSM-модулю и GPS-приемнику (не на всех моделях) добавляется интересный и полезный сервис мониторинга при помощи сайта www.starline-online.ru. Зарегистрировав вашу сигнализацию B94 GSM/GPS на сайте при помощи персонального пин-кода, вы в режиме реального времени сможете отслеживать на карте местоположение своего авто. В комплекте некоторых моделей идет обходчик штатного иммобилайзера, который необходим для систем с автозапуском. Также в B-серии повышена защищенность радиоканала брелка от разного рода помех – вместо 128 частотных каналов используется 512.

D — полностью идентична «B», но рассчитана на внедорожники и кроссоверы. Отличия лишь в брелоке, изображение автомобиля на котором представлено в виде Джипа.

Включение запуска по температуре двигателя

Более актуальным в период холодов является автоматический запуск по температуре мотора. В отличие от предыдущего способа, двигатель не будет заводиться, если он теплый и нет необходимости его прогревать. Данная опция программируется следующим образом:

• выключаем зажигание, шесть раз нажимаем клавишу Valet;
• включаем зажигание, слушаем шесть звуковых сигналов, кликаем Valet еще четыре раза;
• теперь первая кнопка на пульте выставит параметр -5 градусов, вторая – минус 10, третья – минус 18. Длительное, а затем короткое нажатие первой кнопки отвечает за установку параметра – 25 градусов Цельсия.

Версии сигнализаций

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Модель данной сигнализации встречается в различных комплектациях, среди них такие как:

Модель данной сигнализации встречается в различных комплектациях, среди них такие как:

У каждой версии есть свои особенности, преимущества и недостатки.

Данная комплектация является самой дешевой среди других моделей Starline A93. В версию «эко» включены самые необходимые базовые функции, обеспечивающие безопасность транспортного средства, это:

• код защиты с индивидуальными ключами шифрования 128 бит;
• устойчивый сигнал в любых условиях (защита от помех);
• высокий уровень энергоэкономичности;
• контроль канала связи и самодиагностика;
• стабильная работа в сложных погодных условиях;
• «умные» датчики удара и наклона.

Модель обладает функцией «умного» автозапуска (в зависимости от температуры/по таймеру и т.д.) и гибкими сервисными каналами настройки и обслуживания сигнализации. Автовладелец сам может подобрать для себя оптимальный режим работы сигнализации (чувствительность датчиков, громкость сирены, «бесшумный» режим охраны и т.д).

Ещё присутствует возможность интеграции различных блоков, среди них:

• блок доступа в машину без ключа (зависит от модели автомобиля и блока с наличием CAN/LIN шины);
• GSM-модуль;
• блок CAN+LIN или 2CAN+2LIN (в зависимости от автомобиля);

За счет дополнения этими блоками базового набора сигнализации появляются те или иные опции, такие как:

• авторизация по персональному коду «PIN»;
• специальная «невидимая» блокировка.

• диалоговая защита;
• защита от радиопомех;
• расширенный диапазон температур;
• устойчивость к разности напряжения в сети;
• контроль канала связи и самодиагностика;
• «умные» датчики удара и наклона;
• специализированные разъемы для сервисного обслуживания.

А также включает в себя такие функции как:

• SUPER SLAVE;
• авторизация по PIN-коду;
• невидимая блокировка;
• «умный» автозапуск;
• «умный» бесключевой доступ.

Кроме этих функций сигнализация starline a93 наделена телематическим охранным комплексом, который включает в себя:

• мониторинг состояния и местонахождения автомобиля по GSM/GPRS.
• управление состоянием автомобиля по GSM/GPRS каналам.
• функция «умного» автозапуска (в зависимости от погодных/временных условий, настраивается автовладельцем).
• наличие гибких сервисных каналов для обслуживания и настройки сигнализации.

Сигнализацию можно модернизировать, внедрив в неё дополнительные охранные блоки:

• блок доступа в автомобиль без ключа(в зависимости от автомобиля);
• блок CAN+LIN или 2CAN+2LIN (в зависимости от автомобиля);

За счет дополнения этими блоками базового набора сигнализации появляются те или иные опции, такие как:

• авторизация по PIN-коду;
• «скрытая» блокировка.

CAN+LIN

В версии CAN+LIN нет продвинутых функций мониторинга машины на далеком расстоянии, но этот недостаток можно исправить докупив необходимые блоки (gps/gsm). Сигнализации с интерфейсом CAN+LIN не предназначены для старых автомобилях, при установке на автомобиль, не оснащенный соответствующими разъемами часть важных функций сигнализации останутся недоступными. Совместимость с вашим автомобилем необходимо заранее узнать на сайте. Данная версия имеет базовый комплект необходимых функций:

• код защиты с индивидуальными ключами шифрования 128 бит;
• устойчивый сигнал в любых условиях (защита от помех);
• высокий уровень энергоэкономичности;
• контроль канала связи и самодиагностика;
• стабильная работа в сложных погодных условиях;
• «умные» датчики удара и наклона.
• специализированные разъемы для самостоятельного или сервисного обслуживания и диагностики.

А также включает в себя такие функции как:

• SUPER SLAVE;
• авторизация по персональному коду «PIN»;
• «скрытая» блокировка;
• «умный» автозапуск;
• «умный» бесключевой доступ.

Для преобразования этой версии в продвинутый охранный комплекс автовладельцу необходимо докупить блок телематики (GPS/GSM) для отслеживания и управления автомобилем на большом удалении от него.

Сигнализация старлайн а93 отвечает всем требованиям по охране автомобиля: криптостойкость, расширенная блокировка по сервисным каналам, кроме этого она удобна для использования пользователем в повседневных условиях.

Настройка брелка сигнализации

После установки автосигнализации Старлайн Е90 можно приступить к настройке пользовательских функций. Все они выполняются через брелок, соответственно, потребуется привязка пульта. Для того, чтобы привязать брелок, необходимо войти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать сервисную клавишу Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать сервисную кнопку Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок, главное чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Как выставить время

• на брелке необходимо нажать и держать четвертую клавишу вплоть до длительного, а потом до короткого сигнала;
• теперь на экране необходимо выбрать функцию 1, а потом еще раз нажимаем четвертую кнопку;
• далее следует настройка года, затем месяца и числа, а после включаются часы. При помощи второй кнопки данное значение увеличивается, а при помощи первой – уменьшается. Выставляем нужный параметр, а после переходим к настройке минут и аналогично корректируем данный показатель. Чтобы убрать режим настройки ничего делать не надо – выход и запоминание параметров произойдет автоматически спустя пять секунд.

https://youtube.com/watch?v=LAlgi29LIjA

Настройка чувствительности датчика удара

Сигнализация оснащена двухуровневым датчиком удара, включающимся при повреждении авто или попытках взлома. Если он срабатывает слишком часто, значит необходимо настроить чувствительность. Для этого потребуется добраться до самого датчика и осуществить регулировку. Прибор крепится вблизи передней стойки, как правило, до него можно добраться без особых хлопот. Регулировка чувствительности осуществляется при помощи стандартной отвертки (на корпусе датчика расположены два регулирующих винта). Их необходимо поворачивать, одновременно постукивая по кузову машины для определения оптимальной чувствительности.

Дистанционный запуск двигателя

Автосигнализация позволяет заводить мотор дистанционно, прогревая его как раз к приходу владельца. Есть несколько способов провести автозапуск, однако во всех случаях автомобиль должен быть закрыт, зажигание выключено, включена нейтральная передача, а ручной тормоз – затянут.

Можно запускать машину автоматически, спустя определенный промежуток времени. Для этого необходимо установить курсор на иконку песочных часов, а затем нажать первую клавишу. При этом автомобиль один раз моргнет фарами. Каждое последующее нажатие позволяет выбрать требуемый промежуток времени (с шагом два часа). Длительное нажатие первой кнопки подтверждает активацию.

Можно запрограммировать авто на автоматический пуск в требуемое время суток. В этом случае курсор устанавливается на пиктограмму часов, а затем нажимается первая кнопка. На экране должен загореться символ колокольчика, подтверждающий активацию функции.

Как открыть багажник

У сигнализации Старлайн Е90 имеется дополнительный канал, позволяющий запрограммировать различные второстепенные функции. Одной из них является дистанционное открытие багажника непосредственно с брелка. Для активации этой опции необходимо нажать на брелке вторую кнопку длительно, а затем первую клавишу коротко. После этого автомобиль и брелок издадут по три звуковых сигнала, а отсек багажника разблокируется.

Как включить звук на брелке

Для более удобного управления сигнализацией в тихое время суток, предусмотрено включение и выключение звуковых оповещений от брелка. Перейти в режим настройки можно следующим образом:

• необходимо нажать и удерживать четвертую кнопку до одного длительного и двух коротких звуковых сигналов;
• после этого нужно выбрать функцию №4, где нажатиями третьей и второй клавиши выставить требуемый параметр (Груб., Слаб. Или Вибр.).

Однако, заводскими настройками не предоставляется возможность отрегулировать громкость сирены.

StarLine E90

Новинка 2013 года. Надежная автомобильная охранно-телематическая система с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, ударопрочным брелком управления, 128-канальным помехозащищенным трансивером с дальностью до 2000 м. Опциональный Super Slave.

Предусмотрена легкая и быстрая интеграция CAN, GSM и GPS интерфейсов (опционально, в состав комплекта не входят).

Преимущества StarLine E90:

Модульная архитектура. StarLine E90 позволяет при необходимости за несколько секунд интегрировать 2CAN-модуль и GSM/GPS-модуль

Кнопка СТАРТ/СТОП. StarLine E90 идеально совместим с автомобилями, оснащенными кнопкой Старт/Стоп.

Благодаря гибким сервисным каналам сигнализация StarLine E90 позволяет облегчить установку и реализовать дополнительные функции без использования внешних компонентов.

Противоугонные функции:

• Подключение цифрового беспроводного реле блокировки StarLine R2;
• Добавление GSM/GPS модуля StarLine с использованием всего одного разъема.

Команды в режимах охраны и тревоги:

• Управление дополнительными замками блокировки дверей;
• Дополнительная блокировка двигателя (имитация неисправности);
• Открытие багажника с отключением штатной сигнализации;
• Управление замком капота (закрытие);
• Включение световой сигнализации при подключении к аварийной сигнализации.

Функции комфорта:

• Удаленное управление предпусковым обогревателем;
• Автоматическая установка сидений под владельца;
• Автоматический возврат рулевой колонки в исходное положение (складывание);
• Автоматическое включение ближнего света фар при движении автомобиля (по опусканию ручного тормоза, нажатию на педаль тормоза).

• Отключение дворников, магнитолы на время работы автозапуска;
• Включение подогрева сидений и обогрева стекол на время работы автозапуска;
• Имитация сигналов «интеллектуальных» замков зажигания;
• Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой Старт/Стоп;
• Имитация второго сигнала стартера.

При включении режима охраны:

• Автоматическое складывание зеркал;
• Автоматическое закрытие люка;
• Световая дорожка после включения режима охраны.

Полный спектр стандартных и программируемых функций обеспечивает владельцу автомобиля надежную защиту и комфорт при использовании автомобильной охранной системы StarLine E90.

Инструкция по установке ПО блока сигнализации N2 и выше

Инструкция по эксплуатации ПО блока сигнализации N2 и выше

Инструкция по установке ПО блока сигнализации M2 и выше

Инструкция по эксплуатации ПО блока сигнализации M2 и выше

Инструкция по установке ПО блока сигнализации L7 и выше

Инструкция по эксплуатации ПО блока сигнализации L7 и выше

Инструкция по установке ПО блока сигнализации К9 и выше

Инструкция по эксплуатации ПО блока сигнализации К9 выше

Инструкция по установке ПО блока сигнализации Н6 и выше

Инструкция по эксплуатации ПО блока сигнализации Н6 и выше

голос

Рейтинг статьи

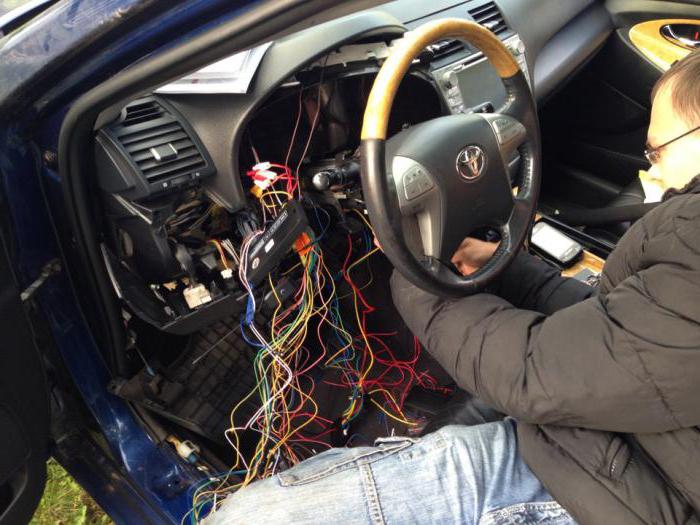

Установка охранного комплекса

Инструкция «Старлайн Е90» подробно описывает процесс монтажа сигнализации. Её установка требует соблюдения определённых правил и нюансов:

• Устанавливаться сигнализация может только на автомобили с напряжением бортовой сети в 12 В.
• Перед монтажом системы необходимо убедиться в нормальной работе всех электрических цепей оборудования автомобиля и отсутствии ошибок приборов на панели.
• В комплекте с сигнализацией поставляются схемы подключения, согласно которым производится установка системы «Старлайн».
• Основные компоненты автосигнализации — блок управления и прочие — подключаются к разъёмам кабелей только после того, как вся система будет установлена в автомобиле.

• Проводку охранного комплекса желательно прокладывать как можно дальше от источников помех — высоковольтных проводов, катушки зажигания и прочих деталей. При этом провода не должны соприкасаться с движущимися деталями — педалями, рулевыми тягами.
• Датчик температуры двигателя нельзя размещать рядом с выпускным коллектором, поскольку это может привести к его перегреву и выходу из строя.
• Добавочные реле системы должны оснащаться шунтированными диодами, дабы сигнализация работала исправно.
• Концевые выключатели багажника и капота перед установкой проверяются на исправность. Зазор между контактами в выключателе не должен превышать трёх миллиметров в момент нахождения багажного отделения или капота. Неправильная установка концевых выключателей может стать причиной ложного срабатывания автомобильной сигнализации.

Производим запись кода брелка

Очевидно, чтобы заменить брелок сигнализации на новый, достаточно записать его в память основного блока. В действительности, всё немного сложнее: прописывать придётся все брелоки, которые вы хотите использовать. То есть, и новый, и все старые. Суммарное их количество не должно превышать 4. Запаситесь терпением – с первого раза выполнить всё, как надо, удаётся мало кому.

Процесс программирования

Перед началом выполнения операции, рассматриваемой здесь, нужно выключить режим охраны. Стандартный способ этого достичь – нажать кнопку «2» на брелоке. Раздастся два звуковых сигнала, светодиодный индикатор перестанет гореть. Затем, надо повернуть ключ зажигания влево (до положения LOCK):

Отключаем зажигание перед «прошивкой»

При работе с сигнализацией «A8», совет был бы прямо противоположным – там зажигание нужно включить. Но мы рассматриваем модель «B6».

Когда зажигание выключено, нужно 7 раз нажать и отпустить сервисную кнопку (кнопку VALET). Она у «Старлайна» обычно круглая, среднего размера. Дальше, сразу выполняют действия:

1. Переведите ключ в положение START (включите зажигание);
2. Должна прозвучать сирена (7 гудков);
3. На брелоке нажимают и удерживают кнопки «1» и «2». Через пару секунд прозвучит сирена (сразу отпустите кнопки). В некоторых версиях предусмотрено вот что: кнопки нужно держать 3-4 секунды, затем – самостоятельно отпустить, а через секунду звучит сирена;
4. Шаг «3» повторяют для каждого брелка. Интервал между повторениями – не больше 5-ти секунд;
5. Выключите зажигание (обязательно). Должны моргнуть габаритные огни.

Как видим, ничего сложного.

Инструкция для сигналки «B6»

Помните два важных момента: кнопочки «1» и «2» нужно нажимать только одновременно.

Иначе, ничего не происходит. Если «шаг 3» выполнить один раз, раздаётся один гудок, после повторения «шага 3» – два гудка, и так далее (до 4-х). А интервал между «записями» не должен превышать 5 секунд, иначе система выходит из требуемого режима. Ещё раз повторим: для других моделей сигнализации, даже если это «Старлайн», инструкция будет отличаться.

Сигнализация B6 Dialog, A8

Допустим, установлена сигналка Starline модели B6 Dialog. Все действия по записи кода будут теми же, что и для модели B6, но есть одно исключение. На большом брелоке нажимают кнопки «2-3», а не «1-2». Маленький, как известно, наделён двумя клавишами (1-2), их и нажимайте.

Из комплектации сигналки «Dialog»

Для семейства B6, как видите, активация режима записи выглядит сложно – надо 7 раз нажимать VALET. Проще всё устроено в линейке A8.

Итак, чтобы прописать брелки в сигнализации A8 (A8 Twage), прежде всего, нужно включить зажигание. Охранный режим должен быть деактивирован. Затем, кнопку VALET нажимают и удерживают до появления 4-х гудков сирены (нужно держать примерно 6 секунд). Каждый брелок прописывают в памяти блока, нажимая кнопочки «1-2» (большой брелок) или «3-4» (маленький).

Из комплектации сигналки A8

Завершается процедура выключением зажигания, после чего должны моргнуть габариты. На этом – всё.

Если инструкция кажется вам слишком сложной, у вас есть выбор. Можно поехать на СТО, и за выполнение перечисленных здесь действий заплатить 300 рублей. Но тогда, не забудьте взять полный комплект устройств, которыми хотите пользоваться.

Как пользоваться схемой

Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытность от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности при необходимости.

Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Проверка исправности брелка

При отказе брелка необходимо выяснить, какое устройство неисправно. Сигнализация может не отключаться или не включаться как по причине поломки пульта, так и из-за выхода из строя компонентов, размещенных на автомобиле. Для проверки функций коммуникатора можно воспользоваться запасным девайсом. Если система работает от сигналов дополнительного устройства, то поврежден брелок. Когда у «сигналка» нет связи и с дополнительными пультами, проблема кроется в основном блоке системы или приемопередающем модуле.

Для проверки брелка можно провести следующие действия:

1. Визуально осмотреть устройство на предмет трещин.
2. Вынуть элемент питания и заменить его новым.
3. Перед установкой элемента проверить состояние контактов в брелке. Если на поверхности имеется налет ржавчины, окислов или электролита из батареи, то потребуется разборка пульта и очистка элементов. После этого можно поставить свежий элемент питания и проверить работу устройства.
4. Если пульт не заработает, то причину следует искать в поврежденных элементах на печатной плате. В процессе эксплуатации могут отходить контактные дорожки, проваливаться кнопки (распространенная проблема пультов Starline), отгорать элементы. Брелок придется отдать для ремонта в мастерскую или приобрести новый.

Автор видео Дмитрий ДОБРЫЙ прописывает брелки на системы Starline и поясняет свои действия.

Проверка брелка и поиск сервисной кнопки

Самым первым шагом будет проверка самого брелка на его работоспособность. Осмотреть корпуса брелка на наличие трещин и сколов, проверка элементов питания. Проверить напряжение на батарейке брелка можно с помощью мультиметра. Если брелок новый или элементы питания там менялись недавно, то этот шаг можно пропустить.

Следующим шагом необходимо будет узнать где находится сервисная кнопка. Программирование сигнализации не такой сложный процесс, необходимо найти кнопку от блока сигнализации, обычно она выведена на провод. Чаще всего сигнализации устанавливаются под передней панелью автомобиля с пассажирской или водительской стороны. Необходимо заглянуть под переднюю панель и найти данную кнопку. Если кнопку найти не удается, то надо найти блок сигнализации, а от него пройтись по проводам в поисках кнопки.
