Борьба с поломками спидометра на ваз 2106, 2107 и 2108: как поменять привод и трос?

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

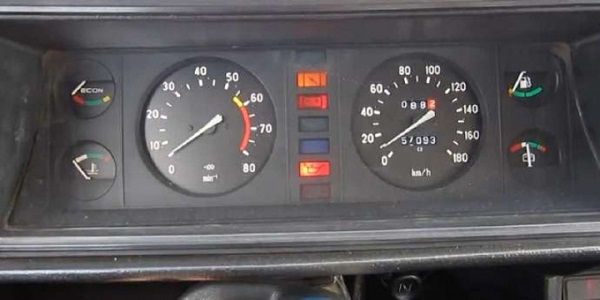

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Видео «Обзор приборной панели на микроконтроллере»

На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор — Вадим Корнелюк).

avtozam.com

Как проверить состояние и заменить датчик скорости Ваз-2107 инжектор

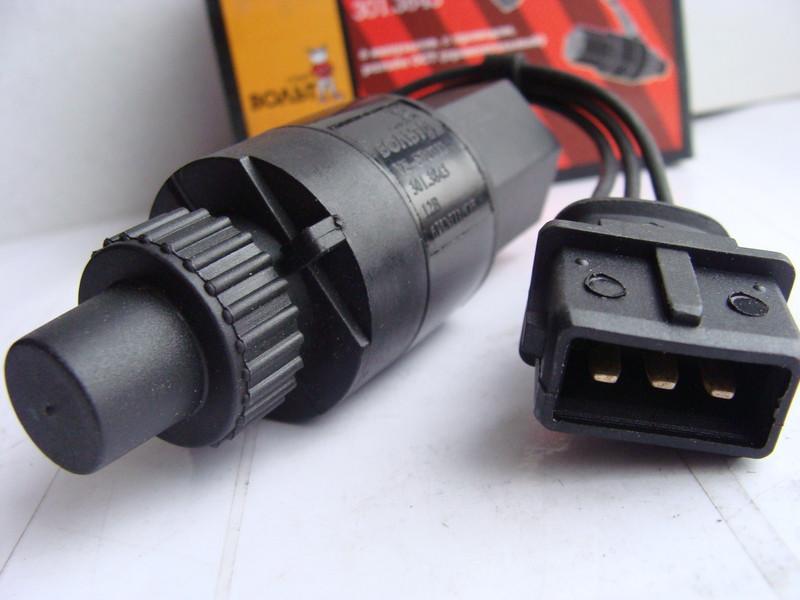

Так выглядит датчик скорости

Работа датчика скорости инжекторного Ваз-2107 состоит в том, чтобы во время движения электронному блоку, управляющему двигателем, (ЭБУ) отправлять информацию о скорости движения автомобиля. Нарушения и неисправности в его функционировании могут привести к неполной мощности двигателя и повышенному расходу бензина. Чтобы своими силами проверить и, если нужно, заменить этот датчик, понадобится смотровая яма или подъемник. Из инструментов нужны будут: отвертка «минусовая», ключ комбинированный 22 мм, контрольная лампа или мультиметр.

Как работает датчик скорости инжекторного Ваз 2107

В основе работы датчика лежит закон физики, согласно которому проводник с постоянным током, двигаясь в магнитном поле создает импульсы (скачки) тока. Количество импульсов тем больше, чем быстрее вращается выходной вал коробки переключения передач (КПП) Ваз-2107. Вся эта система настроена так, что за один км пути датчик нашего Ваз выдает около шести тысяч импульсов. ЭБУ двигателя их считает и вычисляет скорость движения Ваз-2107.

Где стоит датчик скорости Ваз-2107 инжектор

Установлен он в приводном механизме спидометра. Этот узел инжекторного Ваз-2107 отличается от карбюраторной версии. Чтобы получить доступ и проверить датчик придется отсоединять трос спидометра.

Место установки датчика скорости Ваз-21074

Что указывает на неисправность датчика скорости

Повод для дополнительной проверки датчика это:— увеличение расхода топлива;— неполная мощность мотора;— спидометр или не работает совсем, или нещадно «врет»;— «плавающие» обороты двигателя на холостом ходу.

Обратите внимание! Такие же точно признаки могут указывать на неисправность других датчиков или механизмов автомобиля. Например ДМРВ

Самое разумное- это подключить диагностический прибор и провести сканирование.

Что в нем ломается

Сама конструкция очень простая и надежная. Окисляются от грязи и соли контакты, рвутся и ломаются провода нарушается их изоляция. Искать надо у разъема и на сгибах. Почистив и восстановив контакт, можно смазать подключенный разъем «Литолом», чтобы вода не попадала внутрь. Проверьте омметром сопротивление контакта «3» датчика относительно «массы», оно в норме составляет около 1 Ома. Ну а если снаружи все в порядке, датчик скорости придется снимать.

Правильно снять с ВАЗ-2107 датчик скорости несложно

Для этого нужно произвести следующие действия:— ставим машину над смотровой канавой или поднимаем на подъемнике;— при использовании смотровой канавы фиксируем колеса стояночным тормозом и ставим противооткатные устройства;— отверткой отворачиваем винт фиксации троса спидометра;— вытаскиваем трос из гнезда привода;

— разъединяем пластиковый хомут жгута проводки;— прижимая пружины фиксаторов, отцепляем разъем датчика скорости;— с помощью ключа 22 мм выворачиваем датчик и вынимаем его.

Для сборки узла все работы выполним в обратном порядке.

Порядок проверки датчика скорости

Номера контактов разъема датчика скорости

Можно проверить датчик не снимая с машины. Для этого подключите прибор как указано в пункте «4» и вращайте вал с помощью заднего колеса.1. Подбираем пластиковую трубочку подходящего диаметра, чтобы плотно села на ось датчика.2. Включаем мультиметр в режим измерения постоянного напряжения предел измерения 20 вольт.3. Подключаем датчик к штатному разъему автомобиля.4. Подключаем «плюсовой» щуп мультиметра к контакту «3» датчика, а «минусовой» к массе.5. Вращаем трубочкой валик и смотрим на прибор. Если показания меняются, примерно, от 0 до 5 вольт- датчик исправен. Придется искать неисправность в другом месте.

Если сигналов (изменения показаний) нет- меняем датчик на новый, подходящий для Ваз-2107.Для проверки без мультиметра нужно подцепить «контрольку» (или любую самодельную лампочку на 12 вольт) одним проводом к контакту «3» датчика, а другим к «массе» и вращать валик. При исправном датчике скорости лампочка начнет мигать.

21074.ru

Почему

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.

Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить.

Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя.

Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.

Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры.

Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок.

Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам.

Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

• повышенный расход топлива;
• плохая тяга двигателя;
• неработающий или работающий с большой погрешностью спидометр;
• нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

• установить автомобиль над смотровой ямой;
• включить стояночный тормоз;
• подставить противооткатные башмаки под колеса;
• из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
• отстыковать трос от коробки переключения передач;
• ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
• надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
• ключом на 22 выкрутить датчик из привода спидометра;
• извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

• подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
• надеть трубку на ось датчика;
• вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

semerkavaz.ru

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

avtozam.com

Датчик скорости ВАЗ 2107 инжектор

Последние модели тольяттинской классики выпускались с электронными блоками управления двигателя (ЭБУ). Это встраиваемая система, от которой зависит сбалансированная работа узлов и агрегатов. Данные с датчика скорости ВАЗ 2107 (инжектор) также поступают на ЭБУ и в случае его неисправности могут повлечь ряд негативных факторов (неверные показания на спидометре и одометре, повышенный расход топлива и потеря мощности). Далее расскажем, как вычислить неисправность и заменить датчик самостоятельно.

Принцип работы

Датчик скорости для инжекторных машин ВАЗ 2107–2109 снимает показания по эффекту Холла, в условиях образовавшегося магнитного поля. В момент полного оборота выходного вала КПП формируются 6 импульсов, которые равны 1 м пути автомобиля (6 000/1 км). Поэтому датчик называется 6-импульсным. Таким образом сенсор определяет пройденный километраж, отправляя сведения на маршрутизатор ЭБУ. А, через тросик передаются сведения на спидометр.

Где находится датчик скорости на ВАЗ 2107

Прибор крепится на коробке передач с левой стороны. Он интегрирован в корпус привода спидометра. Подобраться к нему возможно только снизу автомобиля. Для заказа или покупки необходимо использовать оригинальный каталожный номер — 3013843 (АвтоВАЗ).

Признаки неисправности

В большинстве случаев, о повреждении датчика на инжекторном ВАЗ-2107 подсказывает жёлтый индикатор на панели приборов. При этом можно заметить, что автомобиль стал:

• нестабильно работать на холостых оборотах;
• показывать погрешности на спидометре;
• больше потреблять бензина;
• плохо тянуть.

Рекомендуется сделать диагностику, например, через приложение на смартфоне (ELM327 ВАЗ для Android), так как перечисленные дефекты могут быть вызваны неполадками других элементов системы.

Замена

Перед ремонтом необходимо сделать подготовительные работы. Во-первых, потребуется слесарная яма, эстакада или подъёмник. Во-вторых, понадобится инструмент: мощная плоская отвёртка и рожковый ключ на 22. Последовательность снятия датчика скорости на инжекторном ВАЗ 2107 следующая:

1. Отворачиваем гайку троса спидометра и вынимаем его.
2. Нажимаем фиксатор разъёма и разъединяем соединение.
3. Ключом 22 мм выворачиваем сам датчик.

Сборка узла осуществляется в обратном порядке. После замены, скорее всего, на панели приборов будет гореть чек. Это неисправность цепи. Для устранения неполадки необходимо снять ошибку, через приложение.

Резюме

Устранить неисправность датчика скорости на ВАЗ 2107 довольно просто

Достаточно обратить внимание на поведение автомобиля и провести диагностику, а затем заменить повреждённую деталь. Для работы потребуется эстакада и простой набор инструментов

Борьба с поломками спидометра на ВАЗ 2106, 2107 и 2108: как поменять привод и трос?

Устройство спидометра

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.

Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

• неисправен счетчик;
• ослабли гайки крепления;
• обрыв гибкого троса;
• поврежден наконечник либо гнездо, в которое он вставляется;
• поломан привод или повреждено гнездо, через которое он соединяется с КПП;
• повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.

Электронный прибор проверяется путем тестирования приборной панели. Зажимаем сброс данных и выключаем зажигание. При вновь включенном зажигании стрелки на спидометре должны дернуться три раза. Если они остались неподвижны, это говорит о неисправности счетчика.

Инструкция по устранению неисправностей спидометра

Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.

Ремонт и замена привода

Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:

1. С помощью ключа на «13» нужно открутить болт на хомуте, благодаря которому крепится выхлопная труба к коробке передач.
2. Затем откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, с помощью которых поперечина крепится к кузову.
3. На следующем этапе необходимо опустить заднюю часть КПП так, чтобы шпильки могли выйти из отверстий поперечин.
4. Сместив КПП вправо, можно вынимать привод прибора из его посадочного места на картере.
5. Далее устанавливаем новое устройство и производим действия обратные снятию.

После ремонтных работ необходимо проверить устройство на работоспособность (автор видео — Евгений Александрович).

Замена троса

Для проведения процедуры необходимо приготовить следующие инструменты:

• отвертку;
• набор ключей;
• пассатижи;
• проволоку сечением 0,2-0,5 мм длиной около 2-х метров.

Фотогалерея «Снятие и замена тросика привода»

Процедура состоит из последовательности действий:

1. Отключается минусовая клемма от АКБ.
2. Сначала нужно разобрать панель приборов, точнее ее снять.
3. Чтобы отсоединить трос, нужно открутить гайку крепления.

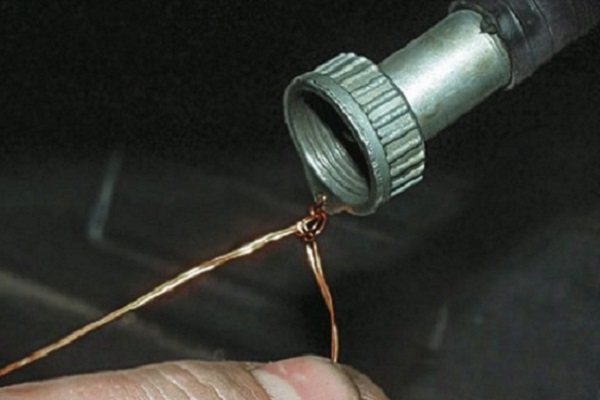

4. Далее к его проушинам прикручивается проволока.
5. Затем отвернув гайку крепления тросика к редуктору, разъединяем их.
6. Вынимая тросик, следует проволоку оставить в машине.
7. Отвязав старый тросик, нужно привязать новый, смазав его предварительно литолом.
8. Затем с помощью проволоки вытягиваем новую деталь в салон авто.
9. Установка выполняется в обратном порядке.

По завершению ремонтных работ следует проверить, как будет работать счетчик.

В этом ролике показывается, как поменять тросик указателя на ВАЗ 2107 (автор видео – Алексей Романов).

Как сделать подсветку стрелок своими руками

Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:

1. Обычные индикаторные светодиоды желаемого цвета свечения.
2. Резисторы (по количеству светодиодов) номиналом 550 Ом.

Для начала нужно разобрать приборную панель, чтобы добраться до лицевой стороны монтажной платы. Подпаиваем к анодам каждого из светодиодов резистор и фиксируем каждую пару по внутреннему периметру панели приборов при помощи клеевого термопистолета или герметика.

Короткими отрезками провода соединяем все катоды светодиодов и отдельно все свободные выводы резисторов. После этого штатные лампочки подсветки снимаем и к токоподводящим контактам любой из них подпаиваем провода – от резисторов к «+» питания, от резисторов – к «-». Схема подключения подсветки будет выглядеть примерно так:

Электрическая схема подключения самодельной подсветки стрелочных приборов для ВАЗ 2107

Чем больше светодиодов используется, тем ярче и равномернее будет подсветка шкал приборов.

Теперь ты знаешь, как заменить лампочки подсветки и индикации в приборной панели машины ВАЗ 2107 и, надеюсь, легко справишься с этой проблемой самостоятельно.

Когда нужно снимать приборку

Ремонт приборной панели может пригодиться в том случае, когда банально перегорела любая из контрольных ламп, а это крайне нежелательно, поскольку в автомобиле нет больше никаких средств контроля таких систем, как, к примеру, состояния блока управления инжекторным двигателем (естественно, в моделях 2107 последних лет с инжектором). Лампа Check Engine появилась только в семёрках с этими моторами и если она перегорит или потеряет контакт с платой от вибрации или влаги, то о причинах нестабильной работы двигателя можно будет только догадываться.

Ну а сами приборы, тахометр, спидометр и указатели состояния датчиков в системах, выходят из строя крайне редко, если вообще когда-либо выходят из строя

Кстати, следует обращать внимание на приборку в момент, когда поворачивается ключ зажигания и вспыхивают все лампы в тестовом режиме так сказать. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия

Инструкция по устранению неисправностей спидометра

Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.

Ремонт и замена привода

Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:

1. С помощью ключа на «13» нужно открутить болт на хомуте, благодаря которому крепится выхлопная труба к коробке передач.
2. Затем откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, с помощью которых поперечина крепится к кузову.
3. На следующем этапе необходимо опустить заднюю часть КПП так, чтобы шпильки могли выйти из отверстий поперечин.
4. Сместив КПП вправо, можно вынимать привод прибора из его посадочного места на картере.
5. Далее устанавливаем новое устройство и производим действия обратные снятию.

После ремонтных работ необходимо проверить устройство на работоспособность (автор видео — Евгений Александрович).

Замена троса

Для проведения процедуры необходимо приготовить следующие инструменты:

• отвертку;
• набор ключей;
• пассатижи;
• проволоку сечением 0,2-0,5 мм длиной около 2-х метров.

Фотогалерея «Снятие и замена тросика привода»

1. Откручиваем гайку крепления.

2. Привязываем проволку за проушины.

3. Устанавливаем новый трос. Процедура состоит из последовательности действий:

1. Отключается минусовая клемма от АКБ.
2. Сначала нужно разобрать панель приборов, точнее ее снять.
3. Чтобы отсоединить трос, нужно открутить гайку крепления.
4. Далее к его проушинам прикручивается проволока.
5. Затем отвернув гайку крепления тросика к редуктору, разъединяем их.
6. Вынимая тросик, следует проволоку оставить в машине.
7. Отвязав старый тросик, нужно привязать новый, смазав его предварительно литолом.
8. Затем с помощью проволоки вытягиваем новую деталь в салон авто.
9. Установка выполняется в обратном порядке.

По завершению ремонтных работ следует проверить, как будет работать счетчик.
