Как снять шкив коленвала ваз 2114 самостоятельно: инструкции, фото и видео

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

• поставить машину на «яму» или эстакаду;
• включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
• поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
• обстучать деревянным молотком грани крепёжной гайки;
• используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Типы и конструкция опорных полуколец коленвала

Для снижения люфта коленвала используется два типа деталей:

Шайбы — это неразъемные кольца, которые монтируются в опору задней коренной шейки коленчатого вала. Полукольца — половины колец, которые монтируются на опору задней или одной из средних коренных шеек коленвала. Сегодня наибольшее применение находят полукольца, так как они обеспечивают наилучшее прилегание к упорным поверхностям коленвала и более равномерно изнашиваются, и удобны для монтажа/демонтажа. Кроме того, шайбы можно установить только на задней коренной шейке вала, а полукольца допускают монтаж на любой шейке.

Конструктивно полукольца и шайбы очень просты. Их основу составляет цельное бронзовое или штампованное стальное полукольцо/кольцо, на которое нанесено антифрикционное покрытие, снижающее трения об упорную поверхность на щеке вала. На антифрикционном слое выполняется две или более вертикальных (в некоторых случаях — радиальных) канавок для свободного пропуска масла. Также на кольце/полукольце могут быть предусмотрены отверстия и фиксирующие штифты различной формы, предотвращающие проворачивание детали.

По материалу изготовления полукольца бывают:

• Цельные бронзовые;
• Сталеалюминиевые — в качестве антифрикционного слоя используется алюминиевый сплав;
• Металлокерамические — в качестве антифрикционного слоя используется бронзографитовое напыление.

Читать дальше: Катать свадьбу на своем авто Сегодня наиболее широко используются сталеалюминиевые и металлокерамические полукольца, причем зачастую они устанавливаются в один двигатель с разных сторон опорной шейки.

Полукольца имеют два типа размера:

Детали номинального размера устанавливаются на новые двигатели и на двигатели с небольшим износом упорных поверхностей коленчатого вала и опоры. Детали ремонтного размера имеют увеличенную толщину (обычно с шагом +0,127 мм) и позволяют компенсировать износ упорных поверхностей коленвала и опоры.

Упорный подшипник коленвала может располагаться на различных его шейках:

• На одной из центральных шеек (в четырехцилиндровых двигателях — на третьей);
• На задней шейке (со стороны маховика).

При этом используется два или четыре полукольца. В случае двух полуколец — они монтируются в проточках нижней крышки подшипника (бугеля). В случае четырех полуколец — они монтируются в проточках нижней крышки и верхней опоры. Также встречаются двигатели только с одним полукольцом или одной шайбой.

Как заменить передний сальник коленвала на ваз 2114 8/16 клапанов

Определить протекание масла переднего сальника очень трудоёмкая процедура. Для выявления обязательно нужно обследовать машину руками в области нахождения сальника. В дальнейшем необходимо завести машину взять фонарик и посмотреть, где образовываются протекания. В основном во время работы ДВС можно быстро увидеть подтекание масла это доказывает то, что сальник сильно изношенный.

Пошаговый процесс выполнения работы по замене сальника коленвала на ваз 2114:

1. Для этого автотранспортное средство ставят на яму и под задние колеса подставляют противооткатные приспособления. В последующем необходимо переднее правое колесо поднять и скрутить, воспользовавшись торцевыми ключами. Далее снимается защиту с двигателя внутреннего сгорания.
2. Потом снять крышку с ремня ГРМ. После этого появляется возможность добраться до шкива коленвала, распредвала и ГРМ.
3. Перед дальнейшими действиями необходимо один цилиндр ДВС поставить в верхнюю точку. Поэтому вращение распредвала и коленвала будет находиться в движении до того, пока метки на шкивах не сомкнутся с разметками на самой крышке корпуса ГРМ.
4. Далее необходимо ослабить ремень ГРМ во избежание его последующего повреждения и снимается. Как это делается: изначально снять правый подкрылок с автотранспортного средства ключом под номером 10. И вот доступ к ремню генератора и шкиву открыт. Потом ослабить ролик ГРМ и без проблем снять его.
5. Затем следует снять шкив коленвала, и скрутить колпак и слить старое масло в посуду. В итоге снять поддон ДВС, он закреплен на шестнадцать болтов.
6. В дальнейшем снять маслоприёмник. Его обязательно нужно хорошо просмотреть на выявление имевшегося засора и большого количества загрязнения. Если они в результате обнаруживаются, то его необходимо продуть сжатым воздухом.
7. Потом требуется открутить шесть винтов и снять масляный насос.
8. Как часто бывает, что изношенная прокладка под масляным насосом сильно теряет свои изначальные способности по истечению определенного времени. Ее можно убрать с помощью обычной отвёртки с плоским шлицем.
9. Затем сальник коленвала нужно вытащить из гнезда. Если в ручную не получается, то вполне возможно воспользоваться 2 плоскими шлицевыми отвёртками подцепить его с противоположной стороны по краям.
10. Потом тщательным образом вытирается гнездо под новый сальник. Купленный сальник часто не встает на место с 1 раза. Для оправки лучше всего воспользоваться торцевой головкой на тридцать два. По нему нужно ударить несколько раз молотком.
11. В конечном итоге все узлы собираются в обратном порядке, и в движок вливается масло.

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

1. Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
2. Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
3. Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
4. Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
5. Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.

Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

• Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
• Сила тока вырабатываемого генератором напряжения равна 80 А;
• Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Особенности замены шкива коленвала

Необходимость точной синхронизации работы коленчатого и распределительного валов автомобильного двигателя выдвигает ряд специфических требований к замене шкива коленвала. В частности, рекомендуется применять специальные инструменты или приспособления для проверки степени натяжения ремня ГРМ, силы затяжки гайки (или болта) крепления шкива и для выставления определенного положения коленчатого и распределительного валов. На ремнях ГРМ также присутствуют специальные метки для их правильной установки. На шкив и ремень ни в коем случае не должно попадать масло и другие технические жидкости – кроме негативного воздействия на материал ремня и шкива, они могут привести к проскальзыванию ремня и нарушению синхронизации валов двигателя.

В современных автомобилях часто присутствует специальный датчик положения коленвала, который просто не даст запустить двигатель с неправильно выставленными положениями коленчатого и распределительного валов – это сделано для предотвращения дорогостоящих повреждений кривошипно-шатунной группы, которые могут стать результатом неаккуратного обслуживания.

Одной из главных технических особенностей демонтажа шкива коленвала является сильное затяжение его крепления. Резьба крепления нарезана таким образом, что направление откручивания совпадает с направлением вращения вала и шкива – это сделано для того, чтобы крепление шкива не раскрутилось самостоятельно. Демонтаж шкива коленвала, как правило, возможен только на смотровой яме. При этом часто требуется снятие колеса, ближнего к шкиву коленвала.

При наличии пневмогайковерта снятие крепления шкива коленвала не представляет большой проблемы

Для советских и российских автомобилей существует народный рецепт откручивания крепления шкива коленвала с помощью стартера (ВНИМАНИЕ, мы публикуем этот способ для общей информации, но рекомендуем вам не рисковать своим автомобилем, а доверить замену шкива коленвала квалифицированным и опытным мастерам с соответствующим оборудованием):

1. Прежде всего, нужно определить, в какую сторону вращается вал и шкив на двигателе вашего автомобиля, и соответственно, в какую сторону вам нужно откручивать крепление шкива.
2. Смочить гайку (головку болта) специальной жидкостью типа WD-40.
3. Автомобиль устанавливается на смотровой яме, колеса фиксируются.
4. Если есть необходимость, снимается колесо, ближнее к шкиву коленвала.
5. На гайку (болт) коленвала накладывается ключ с длинной рукояткой (либо удлиненной с помощью подручных средств). Ручку ключа необходимо упереть в пол или лонжерон по ходу вращения, убедившись в безопасности такого упора.
6. Принимаются меры к предотвращению заводки автомобиля (снимается провод или клемма с зажигания, в каждой модели автомобиля свой способ).
7. Снимается ремень генератора.
8. Кратковременное включение зажигание приводит к повороту коленвала, рукоятка ключа упирается в пол, гайка (болт) срываются, и далее откручиваются обычным ключом.

Процесс замены

Для произведения ремонта такой сложности нам потребуется:

• набор отверток с разными жалами;
• стандартный набор ключей;
• домкрат;
• новый расходник;
• набор роликов.

Итак, сначала устанавливаем авто на ровную площадку и ставим его на ручник.
Обязательно должна быть установлена 3 или 4 передача.
Теперь необходимо обесточить автомобиль. Для этого отсоединяем левую клемму аккумуляторной батареи.
Привод распредвала защищен специальным кожухом. Для обеспечения доступа к нему кожух придется снять. Для этого откручиваем несколько крепящих его болтов.
Теперь снимаем шкив коленвала. Снимаем его вместе с ремешком, который для этого придется ослабить.
Ставим машину на нейтралку.
Теперь очень важный этап, он касается совмещения меток. Начинаем крутить коленвал вправо. При этом наблюдаем за маховиком и расположением меток. Крутим вал до тех пор, пока метка на нем ни станет соответствовать среднему значению шкалы.
Метка на шкиве должна быть размещена против отметки, расположенной на корпусе. Слегка ослабляем гайку, крепящую натяжной ролик

Вообще, на ролик нужно обратить особое внимание. Скорее всего, его тоже придется заменить

Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты. Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм.

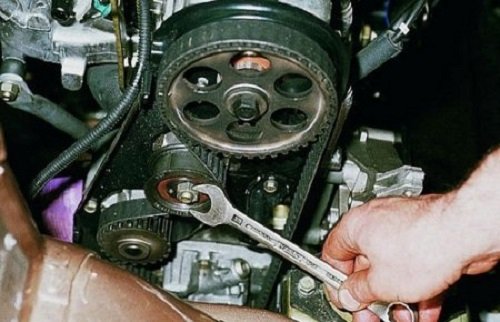

9. Теперь начинаем подготавливать ремень к снятию. Для этого ослабляем ремень при помощи натяжного ролика.

10. Снимаем отслуживший свой срок расходник и начинаем натягивать новое изделие на шестерню коленвала. 11. Теперь натягиваем его на шестеренку распредвала. Делаем это аккуратно, исключаем провисание ременной передачи. Надеваем ремень на натяжной ролик.

12. Прокручиваем коленвал на 2 оборота вправо и устанавливаем метки. Если не будет их точного совпадения, процедуру установки ременной передачи придется произвести заново. 13. Возвращаем на место генераторный шкив и закручиваем болт его крепления. 14. Крутим ремень влево, чтобы отрегулировать его натяжку. Натяжение должно быть оптимальным – ремень нельзя перетягивать, но и провисание тоже следует исключить. 15. Надеваем ремешок генератора. 16. После этого останется только возвратить остальные детали на место и проверить работу механизма. Для этого запускаем мотор и слушаем, как он работает. Если посторонних шумов не слышно, с задачей мы справились на отлично. Ну а если все же слышен свист или скрежет, тогда установку придется повторить.

Система газораспределительного механизма ВАЗ-2114

Ни для кого не будет секретом, что по прошествии времени любая деталь износится и потребует замены, у одних этот срок измеряется сотнями, у других десятками тысяч километров.

Схема устройства ГРМ

Однако необходимо заметить, что при замене старого ремня на новый, может случиться такая неполадка, как сползание ремня со своего места, что в свою очередь может привести к подъеданию (износу – прим.) кромки ремня, которая в последующем будет только содействовать его износу, обрыву и очередной замене.

Спешим Вас обрадовать

Автомобиль ВАЗ-2114, оснащался только 8-ми клапанным двигателем, с объёмом 1,5 и 1,6 литра, что может свидетельствовать о том, что при разрыве ремня ГРМ, поршни с клапанами не встречаются и загиба последних не происходит , что безусловно благоприятно сказывается не только на последующем ремонте, но и на кошельке автовладельца.

Способ 1

Первым делом стоит попытаться сорвать болт крепления шкива стандартным способом. Набор инструментов для этой процедуры следующий: головки, накидные ключи, домкрат. Пошагово процесс снятия выглядит так:

• Открутите правое колесо и поднимите автомобиль на домкрат;
• Снимите пластиковую защиту (при ее наличии);
• Ослабьте болт натяжения ремня генератора и снимите его;
• Доберитесь до шкива и зафиксируйте его в одном положении;
• Демонтируйте ремень ГРМ;
• Накиньте на гайку шкива головку или накидной ключ на 19 и постарайтесь сорвать ее;
• Если крепление не поддается – обработайте гайку WD-40 или обстучите шкив деревянным бруском. Нередко это позволяет избавиться от прикипания.

Такой способ демонтажа считается самым легким, но он возможен лишь при несильном закисании гайки крепления. Помните, что обработка химическими смазками перед началом работ сильно упростит процесс снятия.

В случае если указанный способ не принес результатов – ознакомьтесь со вторым.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

На ремонте у нас автомобиль Лада Приора 21126, 2013 года выпуска, на котором необходимо произвести замена шкива коленвала и ремня генератора, покажем как это можно сделать своими руками в гаражных условиях. Машина приехала на «галстуке», не заводится.

Заглянули под капот, шкив стоит боком. Зуб шкива на датчик положения коленчатого вала, отошёл. Считывание не происходит, машина в итоге заглохла. Ключом на 17 ослабляем вот этот болт:

Поднимаем автомобиль, снимаем переднее правое колесо. Демонтируем боковой пластиковый пыльник при помощи Торкс Т30:

Если у вас есть помощник, то попросите его сесть в машину и нажать на тормоз, включив пятую передачу. У нас его нет, поэтому воспользуемся крепкой отвёрткой, которой мы заблокируем тормозную систему (включать пятую передачу также необходимо):

Откручиваем болт «подушки». Снизу держим ключом на 15, сверху ключом на 17:

Болт выкручиваем снизу не до конца. Если сверху посмотреть в отверстие, видно что он только прошёл кронштейн и на уровне гайки остановился. Сделано это так, потому что есть гайка с направляющей шайбой, она не должна перекашиваться и потом не пришлось нам мучатся её наживлять. Мы приподнимаем поддон, у нас двигатель вместе с кронштейном поднимается и мы сможем ремень просунуть под этот кронштейн и обвести его вокруг подушки. Проталкиваем его вниз и вытаскиваем, точно также снизу подсовываем новый. Устанавливаемый нами ремень генератора фирмы ContiTech размер 6PK номер 1125. После установки нового ремня, подтягиваем болт.

Новый шкив «Демпфер коленчатого вала ВолгаАвтоПром номер 2112-1005058, он чугунный без резинового компенсатора, обрывать его как старый уже не будет. Устанавливаем его и затягиваем:

Переставляем отвертки в тормозах наверх и подтягиваем шкив, при включенной пятой передаче. Закручиваем гайку, одеваем ремень, смотрим чтобы он сидел на всех шкивах снизу. Наживляем натяжной ролик. Для этого воспользуемся вот таким ключом натяжителя:

Включаем зажигание и проверяем работоспособность системы.

Видео замена шкива коленвала и ремня генератора в Лада Приора:

Резервное видео как заменить шкив коленвала и ремень генератора в Ладе Приоре:

Зачем нужно скручивать шкив коленвала

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

Фиксируем маховик и откручиваем болт

Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

Надеваем головку на болт

Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

Откручиваем болт крепления

Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

>Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

В этом видео можно видеть, как открутить гайку крепления и демонтировать шкив коленвала.

Замена переднего сальника коленвала ваз 2114 8 клапанов

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя.

Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

Признаки утечки масла через передний сальник

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

1. Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
2. Течь с заглушки масляного канала под кожухом ГБЦ.
3. Течь с сальника распредвала.
4. Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

1. Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
2. Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
3. При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

Алгоритм таков:

• снять защитные крышки картера и ГРМ;
• совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
• снять ремень ГРМ;
• демонтировать шкив и убрать ремень генератора;
• снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
• удалить маслонасос (предварительно слить масло);
• оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
• запрессовать новый сальник головкой подходящего размера.

Запрессовка переднего сальника коленвала

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

• разделить двигатель и КПП;
• снять сцепление и маховик;
• вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Замена заднего сальника коленвала ВАЗ 2115 (часть 1). Ремонт в гаражных условиях.

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада

Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:

Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).

Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.

В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов) .

Необходимый инструмент

При разборе двигателя или частичной замене его узлов часто приходится откручивать этот элемент. Редкий демонтаж этого узла приводит к тому, что со временем болт крепления закисает. В такой ситуации можно определиться с одним из способов откручивания крепления. Для проведения работ понадобится набор инструментов.

Быстрое снятие шкива коленвала ВАЗ 2114 возможно лишь при наличии следующих инструментов:

• Домкрат для поднятия машины;
• Противооткатные упоры (кирпичи, доски и т.д.) для надежной фиксации автомобиля;
• Монтировку в качестве рычага;
• Набор ключей и головок: на 17, на 19, 13 и на 10.

Работы по демонтажу лучше проводить на подъемнике или яме. При отсутствии такой возможности обеспечьте вывешивание автомобиля на одном домкрате. Помимо набора перечисленных инструментов не лишним станет смазка типа «WD-40». В момент начала работ обработайте крепление и спустя 10-15 минут приступайте к снятию.

Демонтаж может понадобиться при замене ремня ГРМ или сальника. Без снятия этой детали при таких работах не обойтись. Редко нужна замена шкива. Несмотря на то, что эта деталь изготовлена из металла, со временем она также подвергается деформации, из-за чего возникают проблемы с датчиком положения коленвала.

Вариантов откручивания шкива довольно много, но в этой статье мы рассмотрим три основных способа демонтажа.
