Сигнализация sheriff aps95lcd-b4 с автозапуском (инструкция по применению)

Кнопочный выключатель Valet

Клавиша Valet дает возможность ненадолго дезактивировать системы сигнализации, для того чтобы не передавать пульт работнику СТО или парковки. В то время когда сигнализация находится в состоянии Valet, все системы охраны выключаются, кроме удаленного управления режимом «Паника» и отпиранием дверных замков.

Включение режима Valet

1. Дезактивируйте систему защиты с кнопки брелока или клавиши Valet, так же можно сделать это, введя личный код.

2. Включите, а потом выключите систему зажигания.
3. На протяжении пяти секунд нажмите и бросьте клавишу Valet.
4. Светодиод на панели начнет непрерывно гореть.
5. Система перешла в режим Valet.

Примечание. Режим Valet сопровождает каждый поворот ключа зажигания коротким звуковым сигналом.

Выключение режима Valet

1. Включите, а затем выключите систему зажигания.
2. На протяжении пяти секунд нажмите клавишу Valet.
3. Светодиод на панели погаснет.
4. Система переходит в штатный режим.

Сигнализация Sheriff имеют качественную сервисную базу, их ремонт не вызовет трудностей у специалистов, а обширная сервисная сеть не заставит вас пересылать запасную часть или ехать в другой город. Мастера со знанием дела проведут ремонт, проверят совместимость и быстро устранят неисправность. Системы Sheriff очень надежны и чаще всего ремонт просто не нужен.

http://daciaclubmd.ru/alarms/brelok-sheriff-aps95lcd-b4http://autotuning.expert/avtosignalizatsiya/sheriff-aps95lcd-b4-instruktsiya.htmlhttp://automotocity.com/avtovaz/www-piti-ru-sheriff-instrukcija-aps95lcd-b4.htmlhttp://automotocity.com/avtovaz/www-piti-ru-sheriff-instrukcija-aps95lcd-b4.htmlhttp://automotocity.com/avtovaz/www-piti-ru-sheriff-instrukcija-aps95lcd-b4.htmlhttp://alarmspec.ru/signalizacii/sheriff-signalizacii/texnicheskie-parametry-zashhitnyx-sistem-sheriff-i-vidy-brelokov-k-nim.html

Инструкция по эксплуатации

Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.

Активация и выключение охраны

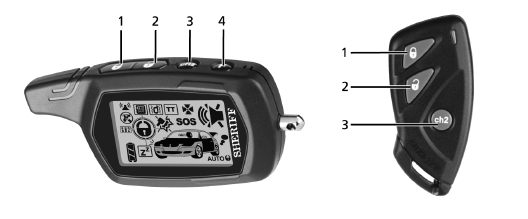

Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.

Программирование нового брелока

Процесс программирования пультов управления включает следующие этапы:

1. Снятие охранного режима и запуск двигателя.
2. Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
3. Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
4. Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.

Изменение персонального кода

Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:

• включают и выключают двигатель;
• нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
• включают зажигание;
• используя аварийную кнопку, вводят вторую цифру кода;
• отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
• 3 раза нажимают сервисную кнопку;
• надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
• включают питание транспондера (после появления звукового сигнала устройство деактивируют).

Выход из меню программирования осуществляется после 10 секунд бездействия.

Аварийное отключение охраны

Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.

Как включить автозапуск

Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:

• дважды нажать на F;
• перейти к режиму курсорного управления;
• повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
• с помощью кнопки блокировки дверей установить требуемый интервал.

Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.

Программирование холостых оборотов мотора

Выбор нужного параметра осуществляется следующим образом:

• ручной тормоз переводится в положение «Включено»;
• включается зажигание и запускается двигатель;
• в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
• нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
• через минуту педаль тормоза отключается.

Блокировка двигателя

Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.

Режим Antihijack

Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.

Устройство и принцип работы

Устройство сигнализации включает головной блок, антенный комплекс, брелки управления и некоторые другие элементы, например, блокиратор двигателя. Все противоугонные системы Шерифф имеют следующие функции:

1. Контроль состояния автомобиля. Система оповещает пользователя с помощью брелка. Работает функция так: при попытке угона или повреждения машины датчик передает информацию головному устройству. Последнее отправляет данные брелку, на экране которого появляется сообщение.
2. Дистанционное управление автомобилем. В зависимости от модели сигнализации система дает различные возможности для удаленного запуска двигателя. Пользователь может отправить команду с брелка, задать время активации мотора или выставить показатели периодичности.
3. Защитное кодирование. Автосигнализация Sheriff работает, используя отдельный канал. Взломать защитный код стандартными средствами невозможно.
4. Управление электрическими стеклоподъемниками. Функция реализуется только при присутствии автоматических доводчиков.
5. Удаленное открытие дверей. При отключении защитного режима головной блок подает команду на разблокирование дверных замков и багажника.
6. Бесшумный режим. При отключении и включении противоугонного комплекса система не будет подавать звукового оповещения. Выполнив соответствующие настройки, пользователь может добиться автоматической активации охранного режима при закрытии дверей.
7. Активация тревожного режима. При этом срабатывает звуковая и световая индикации. Режим предназначен для отпугивания преступников.

Плюсы и минусы производителя

Согласно отзывам пользователей, противоугонные системы Шериф с обратной вязью и дистанционным запуском обладают следующими положительными качествами:

1. Простота в монтаже и использовании. Противоугонные системы могут устанавливаться своими руками. Автовладельцу достаточно иметь минимальные знания об устройстве бортовой сети.
2. Доступная цена. Сигнализации Sheriff являются самыми востребованными среди покупателей, что объясняется низкой стоимостью и расширенным функционалом.
3. Большое количество полезных функций. Система не только защитит машину от угона, но и позволит управлять регулируемыми элементами салона и кузова.

К отрицательным можно отнести такие моменты:

1. Небольшой радиус действия брелка. Максимальное расстояние, на котором пульт может получать и отправлять команды, не превышает 200 м.
2. Сложность инструкции по установке и эксплуатации. Руководство содержит непонятные рекомендации, которые могут стать причиной неправильного монтажа элементов системы.
3. Ложные срабатывания. Беспричинное включение тревожного режима характерно не для всех моделей автосигнализации Шериф с автозапуском. Недостаток связан с проблемами, возникающими при взаимодействие головного устройства с блокиратором двигателя.
4. Уязвимость к взлому. Несмотря на заявление разработчиков о надежности системы, автомобильная сигнализация не устойчива к некоторым кодграбберам.
5. Возможность приобретения бракованного изделия. Из-за некорректной работы головного блока или брелка сигнализация может не отключаться.

Эксплуатировать сигналку нужно правильно

На блоках сигнализаций, относящихся к бренду Sheriff и снабжаемых автозапуском, есть петля выбора КПП. Легко заметить, что утверждение верно не для всех устройств рассматриваемого семейства – иногда используется программная настройка. В автомобиле с МКП владелец должен выполнить определенные действия, и только тогда автозапуск будет разрешен. Все подключения, притом, выполняют согласно базовой схеме, что верно для любых авто.

Надеемся, здесь все ясно.

Каждый брелок для сигнализации Sheriff снабжен клавишей, позволяющий сразу выполнить дистанционный запуск. Для большинства моделей это будет клавиша Ch2, которую нажимают дважды. Кстати, выше рассмотрена последовательность, подходящая для авто с механической коробкой. Но автозапуском можно снабдить и машину с АКП. Автосигнализация Sheriff 1000, например, в таблице опций имеет специальную настройку SF14, позволяющую выбрать тип КПП. Изначально установлено значение «1», то есть «МКП».

От владельца машины с «автоматом» требуется выполнять те же действия, которые перечислены в тексте выше. Но при этом, как сказано в инструкции, двигатель останавливается сразу, и салон можно будет покинуть в любое время.

Дополнительные функции

Экстренный вызов может быть осуществлён при нажатии кнопки на антенном модуле. Сигнал передаётся по двухсторонней связи на брелок, который вибрирует в течение 5 секунд. Отменить его можно, нажав кнопку «F».

При установке дополнительных электроприводов на дверные замки сигнализация может закрывать их после включения зажигания. Система срабатывает через 3 секунды после поворота ключа. Если любая из дверей в этот момент была открыта, то ничего не произойдёт.

При установке датчика скорости можно запрограммировать систему на запирание дверей при движении автомобиля. Сигналка закроет замки через 3 секунды после срабатывания датчика. Будет включаться каждый раз после открытия одной из дверей при работающем моторе.

Для повышения защиты автомобиля можно пользоваться двухэтапной идентификацией владельца. При активации функция «Снятие с охраны» осуществляется только после ввода пароля на брелоке.

Если не нужна сирена, то её можно отключить в режиме охраны, при этом система будет подавать световые сигналы. Эта функция выставляется путём зажатия нескольких кнопок, комбинация зависит от модели.

Блокировка двигателя

Блокировка двигателя включается автоматически через 20 секунд после отключения зажигания. Система не сработает от открывания дверей, капота или активации любого из датчиков. Отключить эту функцию можно, зайдя в сервисный режим. Блокировка двигателя будет отключена, если его запустить сразу после выключения. Функция активируется при повороте ключа зажигания, сначала подаётся звуковой сигнал на протяжении 15 секунд, а затем будет активирована тревога. Процесс будет повторяться каждый раз при попытке завести машину. При включённом зажигании сирена будет работать 6 циклов по 30 секунд каждый.

Это интересно: Как накопить на машину? 5 критериев выбора и 7 полезных советов

Для отключения блокировки двигателя нужно:

1. При включённом двигателе снять сигнализацию с режима охраны путём нажатия соответствующей кнопки на брелоке, это действие не о.
2. Функция может быть отключена с помощью вхождения в сервисный режим. Выключение происходит не сразу, а только через 20 секунд, все это время будет работать тревога.

Режим «AntiHiJack»

Функция предназначена для защиты автомобиля от угона или захвата. Для включения этого режима с помощью брелока нужно:

• завести автомобиль;
• одновременно нажать на кнопку постановки и снятия с охраны, ждать включения габаритных огней, после чего их можно отпустить;
• в течение 20 секунд сигнализация будет подавать звуковые сигналы и активировать блокирующие цепи;
• а ещё через 40 секунд активируется тревога.

Срабатывание функции «AntiHiJack» можно настраивать:

• режим активируется при повороте ключа в зажигании;
• функция включается при старте двигателя и нажатия на педаль тормоза, перезапускается при открытии дверей;
• активируется при движении автомобиля и перезапускается при открытии дверей.

После включения звукового сигнала в режиме «AntiHiJack» она будет работать до полной разрядки аккумулятора. Чтобы отключить эту функцию, нужно нажать кнопку Valet (сервисный режим).

Активная защита автомобиля

Для работы этого режима нужно предварительно настроить транспондер и систему. Использование этого устройства позволяет увеличить шансы возврата автомобиля в случае его угона. Транспондер работает в одном из 3 режимов:

1. Защита выключена.
2. Скрытая охрана, система определяет наличие устройства при каждом включении зажигания и сигнализирует световым индикатором на панели. Если транспондер был отключён, то включаются блокирующие цепи.
3. Скрытая охрана (второй вариант), система проверяет наличие транспондера при запуске двигателя и, если обнаруживает его отсутствие, действует по режиму «AntiHiJack». Отключение обеспечивается включением устройства в систему или с помощью сервисного режима.

Порядок работы при закрытых дверях:

• проверка включения зажигания;
• опознание транспондера;
• опрос состояния замков дверей.

После открытия или закрытия дверей:

1. Система ожидает получения сигнала «Стоп» в течение 4 минут. Если ничего не произошло, а транспондер отсутствует, то начинается блокировка двигателя.
2. После поступления сигнала «Стоп» идёт поиск транспондера и его опознание, а затем система начинает следить за датчиками открывания дверей.

С постоянно открытой дверью сигнализация проверяет наличие сигнала «Стоп». При нажатии на педаль тормоза система диагностирует наличие транспондера. При его отсутствии в течение 4 минут начинается процедура блокировки двигателя.

Для получения сигнала «Стоп» нужно подключить провод от системы к аналогичным световым сигналам автомобиля. Без этого режим активной защиты работать не будет.

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

1. Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
2. Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
3. Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
4. Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
5. Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
6. Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
7. Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

1. Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
2. Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
3. После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

1. Ключом откройте дверь машины.
2. Это приведет к автоматическому срабатыванию сирены.
3. Установите ключ в замок и включите зажигание.
4. На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

1. Отключается охранный режим автомобиля.
2. Зажигание включается, отключается, а затем опять активируется.
3. На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
4. Зажигание машины отключается и опять активируется.
5. После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
6. Зажигание автомобиля отключается и заново активируется.
7. Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
8. На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
9. Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
10. На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
11. Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
12. Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

Как установить?

1. Процедура монтажа начинается с установки управляющего блока в месте, недоступном для окружающих. К примеру, можно расположить его за вещевым ящиком или в свободное место под устройством управления отопителем или кондиционером. Если за приборной панелью есть место, то поставить модуль можно там. Не размещайте его в моторном отсеке или багажнике из-за высоких температур, возможных помех и влаги. Для монтажа блока за приборной панелью или под модулем управления отопителем выполните снятие пластиковой облицовки салона. Фиксация прибора осуществляется посредством стяжек или болтов, входящих в комплектацию.
2. Следующим этапом будет монтаж сирены, установка устройства осуществляется в моторном отсеке. Ее надо ставить как можно дальше от силового агрегата. Направьте рупор сирены вбок или по ходу движения автомобиля, главное – чтобы он не был направлен вниз. В противном случае на сирену может попадать грязь из-под колес машины. Провода от прибора надо протянуть в салон к управляющему модулю через специальное технологическое отверстие.
3. Затем производится монтаж выключателя капота. Этот элемент фиксируется на металлической поверхности, которая должна быть надежно соединена с кузовом транспортного средства.
4. Далее выполняется установка контроллера удара. Этот элемент обычно устанавливается специалистами в свободном пространстве между моторным отсеком и салоном машины. В этом месте есть специальная перемычка. Контроллер надо надежно зафиксировать, чтобы он не срабатывал без причины в результате воздействия вибрации.
5. Диодный индикатор рекомендуем установить на лобовом стекле. Его наличие позволит злоумышленникам узнать о том, что противоугонная система активирована.
6. На все двери автомобиля устанавливаются концевые переключатели, устройство монтируется и на дверь багажного отсека. Для установки потребуется снятие облицовки, процедура демонтажа индивидуальна для каждого авто.
7. На лобовое стекло монтируется антенный адаптер. При установке проследите за тем, чтобы приемопередатчик был размещен как можно дальше от металла. Наличие металлических составляющих рядом с антенной приведет к ухудшению приема и передачи сигнала, могут возникать помехи.
8. Затем надо произвести монтаж сервисной . Эта клавиша может использоваться для настройки и программирования системы, а также ее аварийного отключения. Злоумышленник не должен получить доступ к сервисной кнопке Валет, поскольку так он сможет взломать сигнализацию. Установите клавишу в недоступном месте. Желательно не ставить ее рядом с блоком управления. При установке учтите, что если возникнет необходимость, вам придется быстро получить доступ к этом элементу.
9. Завершающим этапом будет подключение всех компонентов. Электроцепи выводятся от , датчиков, переключателей, антенны и сервисной клавиши к блоку управления. Подключение к управляющему модулю осуществляется в соответствии со схемой, идущей в комплекте. Когда компоненты будут подключены, производится обратная установка всех облицовочных элементов салона.

Автоэлектрик Сергей Зайцев подробно рассказал о том, как осуществляется процедура установки противоугонной системы Шериф.

Инструкция пользователя

Инструкция по эксплуатации дает полезные рекомендации по настройке и использованию охранной системы.

Автозапуск

Согласно инструкции по применению сигнализации Sheriff, настройка автозапуска пользователем выполняется следующим образом:

• отключается охранный режим, после чего активируется система зажигания;
• в течение 5 секунд удерживается аварийная кнопка (раздается 1 гудок, после чего клавиша нажимается еще раз);
• включается и выключается зажигание;
• сервисная клавиша используется 6 раз, что позволяет войти в меню включения таймера (для активации опции используется 1 кнопка);
• 4 раза нажимается кнопка Valet, входят в режим настройки автоматического запуска по температуре.

Программирование дополнительного брелка

Согласно руководству к автосигнализации Шериф, привязка нового брелока осуществляется так:

• включается, выключается и снова активируется зажигание;
• аварийная кнопка нажимается 3 раза, система подает длинный гудок;
• вдавливается клавиша 1 на брелоке, действие повторяется для каждого добавляемого коммуникатора;
• подключается питание транспондера, сирена подает короткий сигнал.

Прошивка старого пульта

Перепрограммирование пультов подразумевает выполнение таких действий:

1. Трехкратное нажатие сервисной кнопки до гудка сирены.
2. Повторное использование аварийной кнопки. При тройном нажатии сирена подает несколько коротких сигналов.
3. Удержание кнопки 1 на брелоке. Длинный гудок свидетельствует о правильной прошивке брелока сигналки.

Как снять корпус пейджера

Для начала снимают защитный индикатор или заглушку. Отверткой с крестообразной насадкой вывинчивают саморезы. После этого можно приступать к извлечению платы.

Как подключить

Согласно инструкции по установке, чтобы подключить компоненты противоугонной системы, нужно выполнить следующие действия:

• смонтировать все элементы (установка головного блока и сервисной кнопки осуществляется в скрытом месте, антенный комплекс размещают на заднем стекле, сирена должна подключаться под капотом);
• протянуть провод, идущий от замка зажигания к головному устройству (используется кабель, получающий напряжение при запуске двигателя);
• протянуть провода концевых выключателей и сирены к процессорному блоку;
• выполнить подсоединение кабеля массы (согласно схеме подключения автосигнализации, для этого используется штатная гайка, расположенная на кузове);
• разрезать штатные кабели, используемые для управления дверными замками (такие провода прокладываются от отпирающего переключателя к замкам);
• соединить провод главного переключателя с зеленым кабелем;
• защитить проводку изолентой и гофрированными трубками;
• подключить антенный блок (нельзя вводить кабель этого элемента в жгуты проводов, обеспечивающих электропитание).

ZX-750 и варианты реализации турботаймера

Турботаймер – устройство, позволяющее держать ток в цепи зажигания, когда ключ уже переведен в положение OFF или ACC. Время до отключения таймера задают программно – это может быть 60 секунд, 2 минуты и так далее. Часто опцию турботаймера реализуют на основе сигнализаций, причем, без установки дополнительного оборудования. В крайнем случае, вам потребуется установить реле, управляемое с выхода сигналки. Система Sheriff ZX 750, о которой говорится дальше, не стала исключением из правила. К ней подключают одно реле и получают работающий турботаймер. Но подключение можно выполнить одним из трех способов, а рассматриваются эти способы дальше.
