Замок зажигания ваз 2107 — Зажигание — Статьи

Конструктивно, замок зажигания автомобиля ваз 2107 состоит
из собранных на основе одного корпуса, механического противоугонного устройства
с замком и контактной части. Каждая из этих составных частей является вполне
самостоятельной сборкой и может быть заменена по отдельности.

В соответствии со своим предназначением замок зажигания ВАЗ-2107
имеет 4 рабочих положения:

Положение 0 – все электроприборы отключены.

Начальное положение (III) , при котором ключ вставляется и
вынимается — считается стояночным. В этом положении запитывается освещение,
отопитель и стеклоочиститель

Обращается внимание, что в данном случае все
потребители работают от АКБ и значит, существует риск быстрой ее разрядки

Положение I – подключение все потребителей соответствующих
положению III плюс система зажигания, возбуждение генератора, контрольные
приборы и цепь сигнализации поворота.

Положение II —  в
дополнение к цепям положения І,
добавляется цепь включения стартера.

Положения 0, I и III являются фиксированными. При установке
ключа в положение II он удерживается дополнительным усилием (с целью исключения создания
условий для перегрузки стартера).

В случае необходимости снятия замка зажигания в первую
очередь демонтируется декоративный чехол рулевого вала и отсоединением минусовой
клеммы аккумуляторной батареи обесточивается электрическая схема автомобиля.

После того как доступ к замку зажигания открыт, от него
отсоединяется пакетник с проводами. Для разблокировки противоугонного механизма
следует вставить в замок ключ и легкими движениями рулевого колеса влево и вправо
добиться его свободного хода. Отвернув крестовой отверткой два винта на
кронштейне рулевого вала и отжав фиксатор, замок можно снять с посадочного
гнезда.

Работоспособность замка проще всего проверить с помощью
омметра, путем прозвонки коммутации контактов при различных положениях ключа:

«0»: контакты 30 и 30/1;

«I»:  30 — INT, 30/1-15;

«II»: 30-INT, 30/1-15, 30-50;

«III»; 30-INT.

 При нормальной работе
сопротивление каждого конкретного соединения должно стремиться к нулю. В случае,
если сопротивление в одном из положений заметно больше нуля – контакты подгорели
или загрязнены (окислены). В такой ситуации контактную часть рекомендуется
заменить в сборе (сняв с замка стопорное кольцо и вынув дефектную контактную
группу).

Сборка замка и его установка на место производятся в
обратном порядке.

Система подачи топлива

Система распределённого впрыска в инжекторных ВАЗ 2104 предполагает подачу топлива в каждый цилиндр отдельной форсункой. Эта система объединяет подсистемы питания и зажигания, управляемые с помощью контроллера «Январь-5.1.3».

Электрическая схема системы впрыска топлива: 1 — электродвигатель вентилятора системы охлаждения двигателя; 2 — монтажный блок; 3 — регулятор холостого хода; 4 — электронный блок управления; 5 — октан-потенциометр; 6 — свечи зажигания; 7 — модуль зажигания; 8 — датчик положения коленчатого вала; 9 — электробензонасос с датчиком уровня топлива; 10 — тахометр; 11 — контрольная лампа CHECK ENGINE; 12 — реле зажигания автомобиля; 13 — датчик скорости;14 — колодка диагностики; 15 — форсунка; 16 — клапан продувки адсорбера; 17, 18, 19 — предохранители системы впрыска; 20 — реле зажигания системы впрыска; 21 — реле включения электробензонасоса; 22 — реле электроподогревателя впускной трубы; 23 — электроподогреватель впускной трубы; 24 — предохранитель подогревателя впускной трубы; 25 — датчик концентрации кислорода; 26 — датчик температуры охлаждающей жидкости; 27 — датчик положения дроссельной заслонки; 28 — датчик температуры воздуха; 29 — датчик абсолютного давления; А — к клемме “плюс” аккумуляторной батареи; В — к клемме 15 выключателя зажигания; Р4 — реле включения электродвигателя вентилятора

Контроллер, на который поступает информация о параметрах работы двигателя, идентифицирует все неисправности и при необходимости подаёт сигнал Check Engine. Сам контроллер закреплён на кронштейне в салоне за вещевым ящиком.

Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

ВИС-2345. Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

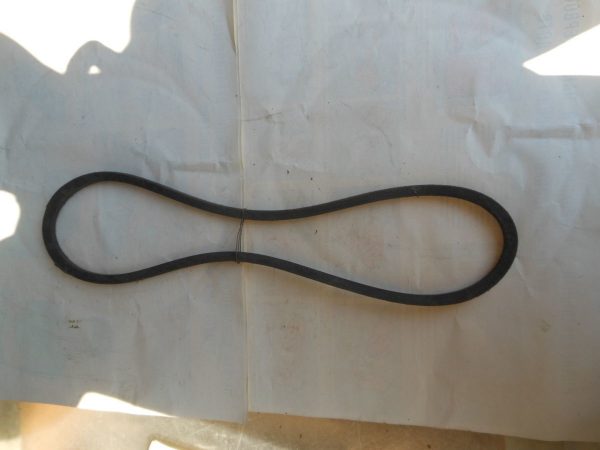

Ремень генератора ВАЗ 2101

В классических моделях ВАЗ генератор приводится во вращение клиновидным ремнём длиной 944 мм. На ВАЗ 2101 можно установить и ремень длиной 930 мм, но другие варианты уже не подойдут.

Ремень генератора располагается в передней части автомобиля и связывает сразу три шкива:

• шкив генератора;
• шкив водяного насоса;
• шкив коленчатого вала.

Как правильно натянуть ремень генератора

При замене ремня генератора крайне важно правильно его натянуть. Любое отклонение от нормы повлияет на работу электроприборов ВАЗ 2101

Поводами для замены ремня генератора являются:

• появление на ремне трещин и следов сильного износа;
• обрыв ремня;
• заводской брак.

Для замены ремня понадобятся:

• монтажная лопатка (или металлический ломик);
• гаечные ключи на 17 и 19.

Работы выполняются в следующем порядке:

1. Установите генератор на место, наполовину закрутив две гайки крепления. Закручивать гайки нужно до тех пор, пока ход корпуса генератора не превысит 2 см.
2. Вставьте монтировку или монтажную лопатку между корпусом генератора и корпусом водяного насоса.
3. Наденьте на шкивы ремень.
4. Не ослабляя давления монтировки, натяните ремень.
5. Закрутите верхнюю гайку крепления генератора.
6. Проверьте степень натяжения ремня. Он не должен быть сильно затянут или, наоборот, провисать.
7. Закрутите нижнюю гайку.

Видео: натяжение ремня генератора ВАЗ 2101

Таким образом, самостоятельно диагностировать неисправность, отремонтировать и заменить генератор ВАЗ 2101 сможет даже неискушённый автолюбитель. Для этого не потребуется никаких специальных навыков или эксклюзивных инструментов. Однако переоценивать свои силы тоже не следует. Нужно помнить, что генератор — это электрический прибор, и в случае ошибки последствия для машины могут быть довольно серьёзными.

Особенности электросхемы ВАЗ-2101

Для ВАЗ-2101 также есть стандартная электросхема, составленная специалистами завода-изготовителя данного автомобиля. Ее основные особенности заключаются в следующем:

1. Схема электрооборудования постоянного тока – однопроводная.
2. Подключение постоянного тока ведется от «массы» до «минусовой» клеммы источника тока (на ВАЗ-2101 такая проводящая линия «масса – минус» – весь корпус, то есть все приборы, потребляющие электроэнергию, выводятся одним проводом на «массу»-корпус).
3. Источник постоянного тока – аккумулятор со следующими характеристиками:
   • марка – 6-СТ-55 ЭМ;
   • напряжение – 12 В.
4. Генератор переменного тока со следующими характеристиками:
   • марка – Г221;
   • мощность – 500 ВТ;
   • наличие селеновых выпрямителей (они встраиваются в заднюю крышку этого прибора);
   • номинальный ток – 42 А;
   • максимальный ток при допустимой нагрузке – 53 А (при 5 000 оборотов/минуту);
   • напряжение – 14,5 В.
5. Регулятор напряжения со следующими характеристиками:
   • марка РР380;
   • автоматическая регулировка (двухступенчатого типа).
6. Аккумулятор со следующими характеристиками:
   • емкость – 55 А·ч;
   • режим разрядки – 20 часов.

Подключение всех перечисленных элементов на ВАЗ-2101 производится по параллельному типу.

Для ВАЗ-2101 разработана еще и схема предохранителей, которые нужны для предупреждения короткого замыкания в электроцепи на определенном замкнутом участке (именно он и зарисован на электросхеме). Для удобства и быстрого поиска вышедшего из строя предохранителя вся графическая схема разделяется на десять частей. Именно такое количество предохранителей задействовано на ВАЗ-2101. Они также обозначены различными цветами и пронумерованы в соответствии с реальными данными.

Если один из элементов электрической проводки транспортного средства находится в аварийном состоянии, потребуется немедленная его замена. В таком случае без знания электросхемы не обойтись.

https://youtube.com/watch?v=CykyUv0BPY0

Что необходимо знать об автомобильной электрической схеме

Автомобильная электросхема – это схема расположения электрических проводов, задействованных в транспортном средстве. Собственно, это документ для определенной марки автомобиля, в котором графически зафиксированы все пиктограммы тех деталей и элементов, что связаны с работой электрической сети транспортного средства. Каждая такая графическая электросхема имеет четкую структуру:

• определенный порядок значков элементов (то есть каждый из них пронумерован);
• обязательное разъяснение всех пиктограмм и нумерации.

Это необходимо для того, чтобы автолюбитель или автомеханик смог быстро разобраться в принципе работы электрической системы автомобиля. Так, каждая графическая схема автомобильной электрической схемы должна включать в себя изображения элементов трех категорий:

1. Источники питания, например, гальванические элементы (их функция – вырабатывать электрический ток).
2. Специальные устройства для преобразования электроэнергии (электродвигатели).
3. Узлы для передачи электричества (проще говоря, проводники).

Все названные детали имеют свое конкретное обозначение или пиктограмму, а трассы прохождения токопроводящих проводов обозначаются различными цветами (тем же цветом, каким он окрашен в реальности). В случае большого количества различных элементов трассы изображаются по отрезкам, с обязательным указанием мест разрывов и соединений на схеме. Для того чтобы не запутаться в графических схемах, специалисты разработали ряд информационных таблиц, прилагающихся к электросхемам.

Если автолюбитель все эти обозначения знает и различает, то разобраться в любой автомобильной электросхеме ему будет легко (даже если это схема незнакомого транспортного средства). Такие знания помогают при проведении самостоятельно капитального ремонта или устранении текущих неисправностей, имеющихся в машине.

Также знание всех обозначений автомобильной схемы электропроводки пригодится в ситуации, когда понадобится в автомобиле подключить дополнительный элемент, который требует потребления электроэнергии. К таким дополнительным приборам относятся сигнализация, автомагнитола или автокондиционер. Для подключения прицепа в некоторых случаях также может понадобиться знание всех графических обозначений автомобильной электросхемы.

Конструкция стартера СТ—221

Стартер СТ—221 это электрический двигатель постоянного тока, состоящий из таких элементов:

• Корпус с обмотками возбуждения;
• Две крышки;
• Якорь с приводом;
• Тяговое реле.

Крышки с корпусом соединены в одну жесткую конструкцию при помощи двух шпилек. Корпус, катушки и полюса создают статор электродвигателя.

Особенности конструкции статера

Четыре полюса, закрепленные внутри стального корпуса винтами, являются основой для установки на них катушек обмотки. Катушки разделяются на сериесные и шунтовые и отличаются способом подключения к якорю. Сериесные подключаются последовательно, а шунтовые параллельно. За счет применения двух видов катушек получается так называемое смешанное возбуждение статора. Использование этой конструкции позволяет получить довольно низкий параметр частоты вращения якоря при холостом ходе без нагрузки. Что положительно сказывается на долговечности работы, так как втулки подшипников меньше изнашиваются, а значит, и не дает предпосылок для биений якоря.

Конструкция якоря стартера

В конструкцию якоря стартера входят такие детали:

• Вал;
• Сердечник с медной обмоткой;
• Коллектор, изготовленный как пластмассовая втулка с вмонтированными в нее медными пластинами.

Регулировка свободного осевого хода осуществляется при помощи шайб, его значение должно находиться в диапазоне от 0,07 мм до 0,7 мм. Максимальный ход для стартера 35.3708 не должен превышать 0,5 мм. Передний конец вала якоря имеет установленный узел с названием бендикс.

Бендикс совмещает в себе роликовую обгонную муфту и шестерню. Крутящий момент передается от якоря стартера через шестерню на зубчатый венец маховика для обеспечения запуска двигателя. После того как двигатель заведется, уже маховик начинает пытаться раскрутить якорь. Высокая частота вращения якоря может привести к выбросу обмотки из пазов сердечника, а чтобы этого не произошло и необходима обгонная муфта.

Обгонная муфта выполнена из наружного и внутреннего колец. В наружном кольце есть три паза, в которых выполнены отверстия под стальные подпружиненные ролики, направляющие стержни и плунжера. Паз для роликов выполнен с изменяемой шириной, что обеспечивает свободное вращение роликов в широкой части, а в узкой они просто заклинивают между наружным кольцом и внутренним.

Конструкция тягового реле

Если говорить проще, то,для того чтобы стартер начинал крутиться только в тот момент, когда зацепление шестерни с маховиком произошло. Но тяговое реле несет еще одну функцию отключение вращения стартера и отвод шестерни после запуска двигателя.

Бендикс

Магнитная система состоит из таких элементов: Фланец с запрессованным в него сердечником; Ярмо, которое окружает обмотку; Фланец. Катушка реле намотана на каркас, выполненный из пластмассовых щек и латунной трубки. Обмотки различаются на удерживающую и втягивающую, причем направление намотки у них в одну сторону.

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Видео – Подбираем новый аккумулятор

Добро пожаловать! Реле лампы заряда АКБ — данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание.

Примечание! Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!

• Замена реле лампы АКБ
• Дополнительный видео-ролик

Где находиться реле лампы заряда АКБ? Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.

Когда нужно менять реле лампы заряда АКБ? На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.

Примечание! При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!
