Установка гбо подключение проводов

Настройка газового редуктора ГБО

Редуктор — это необходимый элемент в конструкции газового оборудования. С его помощью регулируется давление газа, поступающего в баллон. При стабильном расходовании газа редуктор держит давление на одном уровне, хотя при резком увеличении расхода давление может уменьшаться, но незначительно.

Регулировка редуктора ГБО необходима при установке нового оборудования. А через 100 000 км стоит повторно провести его диагностику и подкорректировать.

Правильная работа ГБО зависит не только от качества его электронной настройки. После некоторого периода эксплуатации (3 или 4 года) клапаны и мембраны могут поизноситься, что приведёт к перерасходу газа.

Отсрочить этот момент можно правильной эксплуатацией ГБО (редуктора в частности): старт двигателя должен проходить на родном топливе авто (бензин или дизель). Только после того, как температура мотора достигнет хотя бы 30 оС,можно переключиться на газ. При низких температурах мембрана редуктора может замёрзнуть. Именно поэтому редуктор подключают к магистралям тосола.

Редуктор ГБО 4 поколения в настройке своими руками не совсем прост. Существует два способа корректировки: регулировка чувствительности и настройка количества газа в канале холостого хода.

Перед началом настройки нужно дать двигателю прогреться, а затем отключить подачу бензина, давая мотору переработать оставшееся в нём топливо.

Регулировка холостого хода:

1. Ставим регистр мощности на максимум.
2. Полностью заворачиваем винт холостого хода, а потом откручиваем его на пять оборотов.
3. Регулятор чувствительности приводим в среднее положение.
4. Заводим машину на газе и подсосом повышаем обороты до 2000.
5. Одновременно убираем подсос (очень медленно) и регулятором холостого хода ищем тот момент, когда стартер достигнет максимальных оборотов.
6. Убираем подсос полностью. Должен получиться стабильный холостой ход.
7. Плавно закручиваем регулятор чувствительности.
8. Плавающие обороты поднимаем до максимума регулятором холостого хода.
9. Регулятор не помог — закручиваем винт чувствительности на пару оборотов и повторяем всё заново.
10. Добиваемся 1200 оборотов на холостом ходу, а затем плавно регулятором холостого хода снижаем их до 950.

Настройка чувствительности редуктора:

1. Очень медленно откручиваем регулятор чувствительности до изменений значения холостого хода.
2. Как только число оборотов изменилось, совсем немного закручиваем регулятор обратно.
3. Проверяем настройку: резко нажимаем на педаль акселератора. Двигатель должен тут же среагировать — без рывков и задержек.

Регулировка регистра мощности:

1. Доводим обороты стартера до 3500, закручивая регулятор мощности.
2. Как только обороты начинают падать, прекращаем процедуру.

Проверка качества настройки:

1. Резко нажимаем на педаль акселератора.
2. Закручиваем регулятор чувствительности на четверть, пока обороты стартера не начнут резко уменьшаться.
3. Откручиваем регулятор на пол-оборота и даём двигателю поработать на холостом ходу.

Если настройка ГБО 4 поколения своими руками выполнена верно, ДВС будет работать ровно и стабильно.

Преимущества ГБО четвёртого поколения

ГБО 4-ого поколения по сравнению со своими старшими предшественниками имеет ряд несомненных достоинств. К ним относятся:

• Максимальная экономичность двигателя за счёт точности образования необходимой газовой смеси для каждого его режима работы.
• Мягкая работа силового агрегата, полное отсутствие характерных для ранних типов ГБО «хлопков».
• Высокая степень экологичности двигателя, отвечающая требованиям Евро-3/4, за счёт полного и качественного сгорания топлива. При этом реальное снижение мощности мотора получается не более 2%.
• Универсальность оборудования, позволяющая устанавливать его практически на всех марках современных авто за счёт программной и аппаратной совместимости с системой самодиагностики EOBD.
• Унифицированные разъёмы блоков, исключающие ошибки монтажа оборудования по невнимательности персонала и снижающие его трудоёмкость.
• Высокая надёжность работы оборудования и доступная цена, получаемые за счёт применения современных технологий производства.

Основные проблемные вопросы, связанные с эксплуатацией ГБО

В период эксплуатации автомобиля с ГБО 4-ого поколения может наблюдаться ухудшение его динамических характеристик. Причинами такого явления могут быть:

• неисправность редуктора или его некорректная настройка, в том числе и дозатора;
• засорение фильтра;
• пониженная температура газовоздушной смеси (характерно для зимнего периода эксплуатации);
• чрезмерное обогащение смеси из-за пониженной температуры редуктора.

Ещё кое-что полезное для Вас:

• Как балансируют колеса на авто?
• Что такое электронный блок управления двигателем?
• Как работает климат контроль в автомобиле?

Если автомобиль долго заводится, причиной этого может быть:

Видео: ГБО 4-ого поколения на Suzuki Grand Vitara new

• неисправность диафрагмы редуктора или его неправильная настройка;
• дефект расходного электромагнитного клапана (механическое заедание якоря или наличие короткого замыкания витков);
• отказ электронного блока, выраженный в отсутствии разрешающего сигнала на подачу газа или в выработке некорректного сигнала несоответствующего необходимому количеству топлива;
• неисправность стартера, который «сажает» напряжение аккумулятора при запуске, в результате которого электромагнитные клапаны не срабатывают;
• износ поршневых и цилиндрических поверхностей двигателя, приводящих к снижению давления в цилиндрических головках;
• если используется вакуумный редуктор, то дополнительной причиной плохого запуска может быть то, что во входном коллекторе создаётся недостаточное разрежение из-за необходимости подсоса. В таких случаях может выручить отдельный электромагнитный насос, обеспечивающий принудительную подачу топлива.

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

• не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
• не требует вмешательства в электронный блок управления автомобиля;
• надежность;
• сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

• высокая стоимость;
• отсутствие выбора (только ограниченный список брендов и модификаций);
• большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

• низкая стоимость;
• широкая доступность;
• совместимость с большим количеством марок и моделей автомобилей;
• возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

• есть риск нарваться на брак или подделку;
• требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
• лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
• требует настройки электронного блока управления.

Основные требования безопасности

Любое газовое оборудование марки Lovato, независимо от модификации и особенностей, требует исключительно квалифицированного подхода, а поэтому доверять работу по монтажу и регулировке оборудования следует профессионалам. Неграмотные действия или же некомпетентный подход могут привести к выходу из строя дорогостоящего оборудования, а также к серьезным поломкам.

• отсутствуют обратные хлопки
• удобная автоматизация системы
• отличная экономичность в сочетании с долговечностью
• сохранение динамики двигателя

Вместе с тем, даже если человек постоянно ездит на газе, в топливном баке обязательно должен быть бензин в объеме не менее 10-15 л, чтобы воздушная пробка не повредила бензонасос.

Цены на установку ГБО LOVATO

Преимущества (плюсы) ГБО 4 поколения

По сравнению с предыдущими поколениями ГБО 4 имеет ряд неоспоримых преимуществ, давайте выделим некоторые из них:

• Отсутствие характерных для работы газобалонного оборудования предыдущих поколений «хлопков» при работы двигателя на газу.
• Относительно небольшое падение мощности двигателя по сравнению с его работай на бензине, а при условии использования вариатора угла опережения зажигания потеря мощности практически отсутствует.
• Более экономный расход газа, по сравнению с предыдущими поколениями за счет более рационального и точного впрыска газовой смеси в форсунки.
• Легкость в эксплуатации, не отличимая для водителя от эксплуатации автомобиля на бензине.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Преимущества

• Все комплектующие для оборудования производятся на одном заводе в Италии. После производства узлы тестируются, калибруются и настраиваются деталь к детале, каждые в своем комплекте. Это гарантирует качество изделий, и их полную совместимость при установке.
• На каждом узле оборудования имеется маркировка, с указанием даты выпуска и серийным номером узла. Используя эти данные на сайте производителя можно проверить, действительно ли этот элемент был выпущен на заводах Ловато, и является оригинальным.
• Оборудование Ловато подготавливается для климатических условий, дорог и качество газа различных стран. Именно поэтому форсунки Lovato имеют достаточно неплохой срок эксплуатации. По заявлению производителя форсунки способны пройти до 300 000 километров пути без замены рем.комплекта. Производитель отмечает, что некоторым автомобилистам удалось проехать пол миллиона километров. Хотя были случаи выхода из строя и после 40 000 км.
• Производитель заявляет, что при обнаружении в партии хотя бы одного бракованного элемента отправляет на списание и переработку всю партию продукции.
• Компания проводит обучение специалистов по установке ГБО на своих заводах. Это гарантирует профессионализм сертифицированных установщиков.

Недостатки

• Цена. ГБО Ловато несколько дороже других популярных брендов, поэтому некоторые автосервисы не хотят иметь дело с этим производителем, из-за маленького дохода при установке оборудования.
• Гарантия и сертифицированные специалисты. Хотя монтаж оборудования данного производителя и относительно прост, сертифицированных сервисов и специалистов все еще не так много. А гарантию на установленное оборудование могут дать только они.

Плюсы ГБО 4 поколения

Если сравнивать автомобильное газовое оборудование 4 поколения и предыдущих модификаций, то, выявятся следующие плюсы:

• Из-за того, что очень точно образуется газовоздушная смесь, нужной концентрации, в нужной пропорции, достигается максимальная мощность ДВС машины.
• Силовой аппарат работает достаточно мягко, без рывков и троений. Полностью отсутствуют хлопки, которые были с установленными ГБО 3 и более ранних поколений.
• Благодаря тому, что смесь создается нужной пропорции, она сгорает качественно и полностью, в результате чего повышается экологичность работы двигателя. Двигатель с ГБО 4 соответствует экологическому стандарту ЕВРО 3/4. При этом мощность мотора всего лишь теряется до 2 %.
• За счет того, что есть возможность совместить программную и аппаратную системы диагностики EOBD, газовое баллонное оборудование 4 поколения можно установить на все современные автомобили.
• Разъемы блоков уникальны, их невозможно перепутать, поэтому не возникает ошибок при монтаже ГБО по незнанию мастеров, и упрощается сам монтаж.
• Из-за использования самого современного оборудования при изготовления ГБО на заводе, оборудование четвертого поколения надежное и стоит, относительно, недорого.

Настройка ГБО своими руками

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля

Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение

Обратите внимание, приведенная ниже информация  общего плана, то есть позволяет настроить ГБО «по среднему», чтобы мотор работал на газу, при этом не было рисков поломки ДВС или сокращения его ресурса.  Однако тонкие настройки сможет сделать только специалист, что уменьшает расход на разных режимах, повышает отдачу мотора на газу и т.д.

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

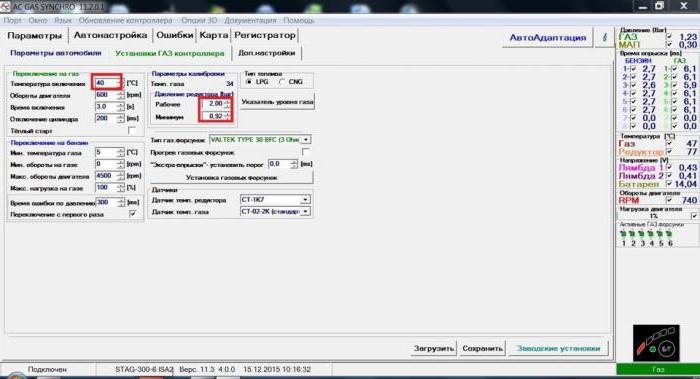

Сначала в окне программы нужно выставить количество цилиндров двигателя на  катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку,  где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра  выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420.  При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки

Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0  до 1.3 бара, минимальное не меньше 0.50. Тип топлива  LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт).  Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

Далее нужно перейти во вкладку карта. Там моно увидеть, что линия оранжевого цвета приняла изгиб

Так вот, важно заметить, от какой цифры в разделе коэффициент  начинается линия.  Хорошо, если линия лежит в диапазоне цифр от 1 до 1.4. Дело в том, что специалист при установке ГБО должен правильно подобрать форсунки по производительности с учетом мощности двигателя авто.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален

В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия  может стать выше  коэффициента от 1 до 1.4 или ниже этого показателя

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок,  рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента,  это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не  превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Стандартный комплект ГБО 4 поколения

Газобалонное оборудование 4-го поколения состоит из:

• Газового баллона. Это одна из основных составляющих частей оборудования, подходить к выбору баллона нужно тщательно и со всей ответственностью.
• Магистралей (расходной и заправочной). О том, какую магистраль предпочесть можно узнать из этой статьи.
• Редуктора. Это ключевой элемент системы, выбирать редуктор нужно исходя из мощности двигателя и стиля езды, а отдавать предпочтение лучше именитым брендам.
• Микрокомпьютера – электронного блока управления газовым оборудованием, который еще часто называют «газовыми» мозгами.
• Газовых форсунок (по количеству цилиндров двигателя), которые могут быть объединенные в общую рампу. Форсунки различаются по скорости работы, материалу и конструкции изготовления. Наиболее дешевый и относительно надежный вариант — это штоковые газовые форсунки Valtek.

• Кнопки переключения газ-бензин.
• Газовых фильтров (грубой и тонкой очистки).
• Датчиков температуры (измеряют показатели охлаждающей жидкости).
• Трех клапанов – входного или заправочного, выходного или расходного и аварийного или скоростного;

Схема оборудвоания ГБО 4-го поколения выглядит следующим образом:

Дополнительным узлом системы 4-го поколения иногда выступает Вариатор угла опережения зажигания, который способен продлить срок службы двигателя, работающего на газу, увеличить его мощность и снизить расход газа.

Параметры настройки

В главном окне программы находятся основные показатели, по которым работает ЭБУ:

• условия, при которых произойдёт переключение с бензина на газ или наоборот (температура, обороты двигателя, давление);
• газовая фракция (давление газа после редуктора);
• разряжение в коллекторе;
• период впрыска газовых и бензиновых форсунок.

Во вкладке «карта» отображается график работы бензиновых (синяя кривая), газовых форсунок (зелёная кривая) и коэффициент пересчёта бензинового впрыска на газовый (оранжевая линия).

На не отрегулированном вовремя газовом оборудовании блок управления будет полностью имитировать работу бензиновых форсунок, что выдаст ошибку на бортовом компьютере. Причина в том, что смесеобразование бензиновых и газовых форсунок будет одинаковым, а топливо по октановому числу разным: что для бензина хорошо, то для газа — некорректно.
