Кпп «газель» и «волга»: простая и надежная основа трансмиссии

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

История

На грузовиках, собранных в числе первых и обозначенных индексами «Ф», были установлены шестицилиндровые силовые агрегаты, а также задний мост от модели ГАЗ-51. Трансмиссия также была взята от этого авто, но прежде они были модернизированы. Нужно сказать, что при необходимости можно менять КПП ГАЗ-53 на ГАЗ-51. Но не всегда в такой замене есть смысл. Трансмиссия, которая устанавливалась на ГАЗ-51, отличалась другими передаточными числами и была создана для работы с двигателями меньшей мощности.

Сборку моделей ГАЗ-53Ф закончили, а вместо них начали производить ГАЗ-53А. Данная модель оснащалась двигателем V8, поэтому для работы с этим агрегатом инженерам пришлось дорабатывать трансмиссию и разрабатывать новую конструкцию задних ведущих мостов. Старые агрегаты на испытаниях показали слабые результаты и не смогли справиться с нагрузками.

В ранних партиях ГАЗ-53 коробка передач была оснащена синхронизаторами, которые должны были сделать переключение более плавным. В более поздних версиях от этого было решено отказаться – инженеры стали считать их архаизмом.

Ремонт МКПП «ГАЗель» своими руками

Ремонт механической коробки данного авто невозможен без снятия узла. Снимать и разбирать его необходимо в гараже. После снятия МКПП следует разобрать в следующем порядке, одновременно проводя осмотр и дефектовку деталей:

• Снять рычаг переключения передач и оценить его состояние;
• Проверить наличие повреждений на первичном валу;
• Разобрать узел на две части, проверив состояние шестерней и прочих деталей;
• Удалить переднюю часть корпуса механизма;
• Снять промежуточный вал;

• Удалить первичный вал;
• Снять заднюю часть корпуса МКПП;
• Вытащить вторичный вал, проверить его состояние.

При разборе коробки следует внимательно осмотреть все элементы на наличие повреждений. Изношенные детали подлежат замене. В автомагазинах продаются специальные ремкомплекты для восстановления КПП «ГАЗель». После замены изношенных деталей сборка и установка узла осуществляется в обратном снятию порядке. По окончании ремонта следует оценить работоспособность узла, проверив все передачи и исключив присутствие посторонних звуков.

Автомобили «ГАЗель»: коробка передач, особенности и ремонт МКПП

Модель «Газель» — малолитражные российские автомобили, оборудованные механической трансмиссией МКПП («Газель», «Газель-Бизнес», «Газель-Next»). При этом коробка на данном авто имеет свои особенности, которые нужно знать и учитывать, а также правильно эксплуатировать агрегат, вовремя выявлять и устранять отдельные неисправности.

Начнем с того, что пятиступенчатая механика автомобиля Газель отличается надежностью, неприхотлива в эксплуатации и долговечна. Однако, поскольку автомобиль Газель, в первую очередь, является коммерческим транспортом, коробка работает при постоянных избыточных нагрузках, что часто приводит к ее выходу из строя.

Идем далее. Если рассматривать устройство, неисправности и ремонт коробки Газель, сразу отметим, что МКПП «Газель» конструктивно не является сложным механизмом. Основные составляющие коробки:

• два алюминиевых картера, которые скручены между собой 10 болтами;
• первичный и вторичный валы, а также промежуточный вал с зубьями 1-й передачи и заднего хода с запрессованным шестереночным блоком и шестеренкой привода спидометра;
• синхронизаторы, подпружиненные шарики фиксации передач, блокировка включения передач, демпферное устройство рычага переключения передач;

Кстати, что касается версии «ГАЗель-Бизнес», коробка передач в данном случае практически не отличается от аналогов на других машинах данного модельного ряда. На авто ставится пятиступенчатая трехвальная коробка с повышающей пятой передачей.

Отличие этой коробки от других, устанавливаемых на автомобили «Газель» заключается в иных передаточных числах на всех передачах. В остальном коробки, устанавливаемые на «Газель-Бизнес» и «Газель-Next», полностью идентичны.

Основные неисправности МКПП «ГАЗель»

Простота устройства МКПП «Газель» позволяет на ранних этапах предупредить выход из строя агрегата и предотвратить более тяжелые последствия, которые могут привести к дорогостоящему ремонту.

Признаки неполадок в работе МКПП:

Чтобы избежать выхода из строя МКПП на автомобиле «Газель», необходимо проводить плановую диагностику коробки не реже 30-40 тыс. км. пробега. Опыт многолетней эксплуатации автомобилей Газель позволил выделить основные неисправности МКПП и их причины:

• гул при работе МКПП — износ трущихся деталей, ослабление крепежных болтов;
• хруст в коробке — разрушение подшипников;
• треск при переключении передач — износ синхронизаторов;
• плохое или затруднительное переключение передач — заедание в приводе управления КПП, износ шестерней;
• самопроизвольное выключение передач (перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала);
• снижение уровня смазывающей жидкости – нарушение герметичности картера, ослабление затяжных болтов, пробой прокладки картера КПП, течь сальника и др.
• необходимо также помнить, что причиной шума, затрудненного переключения и самопроизвольного выключения передач может быть возникновение неполадок в узле сцепления.

Снятие и ремонт коробки «ГАЗель»

После проведения диагностики и выявления неисправностей МКПП, можно приступить к ремонту. При наличии необходимой квалификации и оборудования, можно приступить к самостоятельному ремонту коробки.

Основные этапы ремонтных работ:

• загнать авто на яму, эстакаду или на подъемник;
• открутив крепежные болты, снять защиту мотора и КПП;
• приступить к демонтажу и разборке коробки передач;

Для ремонта КПП необходимо иметь следующие инструменты: набор ключей, набор отверток, бородок, монтировку, молоток и т.д.

Инструкция по демонтажу МКПП:

• слить масло с картера КПП;
• произвести демонтаж карданного вала;
• поставить отметки на фланцах кардана и заднего моста;
• снять крепежи промежуточной опоры и кардана к фланцу ведущей шестеренки главной передачи;
• вытащив хвостовик из коробки, закрыть образовавшееся отверстие;
• достать рычаг;
• отключить от КПП тросик спидометра и жабку включения фонарей заднего хода;
• снять коробку переключения передач с автомобиля;
• отсоединить КПП от картера сцепления.

Обратите внимание, перед сборкой КПП необходимо осмотреть картер на предмет дефектов, детали необходимо вымыть и осмотреть трущиеся поверхности (подшипники, валы), а также прокладки и т.д. https://www.youtube.com/embed/d90yp3UQQkI

Разборка коробки передач

1. Очистить от грязи и вымыть снаружи коробку передач. 2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

Обязательно снимать стопорное большое кольцо, иначе не разъедините коробку.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъединить передний и задний картеры коробки передач.

Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления.

При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца, если они были установлены.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их.

Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым шток 1 включения 1-й и 2-й передач, а последним шток 2 включения 3-й и 4-й передач.

При снятии штока включения 3-й и 4-й передач следить за тем,

чтобы не потерять стопорный палец, установленный в отверстии штока.

Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

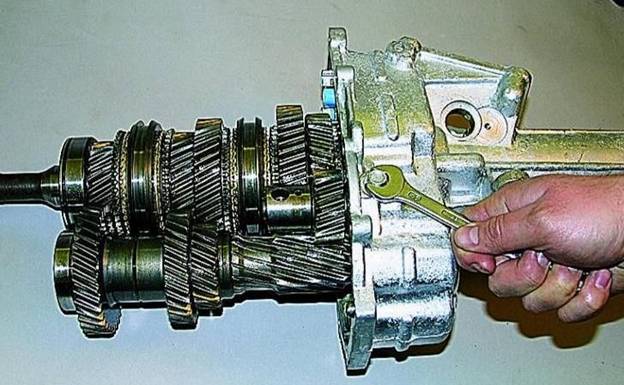

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

ᐈ Ремонт КПП Газель Киев — Цены 2021, Стоимость Услуг

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Профессиональный ремонт АКПП в Киеве – услуга сложной ремонта, востребованная среди многих автовладельцев. Самой распространённой причиной полоски автоматической коробки переключения передач является неправильная эксплуатация. Чтобы найти и устранить причину выхода и з строя, требуется специализированное оборудования и профессиональный опыт у мастера. Выбрать специалиста с глубокими знаниями для проведения ремонтных работ можно с помощью сервиса Kabanchik.

Когда нужен ремонт коробки передач?

Конечно, проще всего правильно использовать коробку передач и не допускать поломок. Для этого достаточно не допускать резкого увеличения скорости, при езде на песке, мокром и покрытом снегом асфальте не допускать буксования, не превышать скорость выше отметки в 150 км/час (или, как вариант, почаще менять масло в коробе передач). Но если условия соблюсти не удалось, понадобится ремонт коробки передач – признаки его актуальности следующие:

• масло обрело черный или темно-коричневый цвет;
• чувствуется резкий запах гари;
• в АКПП раздаются шумы;
• автомобиль едет рывками;
• происходит вытекание масла.

Любой из этих признаков – достаточно серьезный, поэтому обращаться к специалисту нужно незамедлительно. Что представляет собой процесс ремонта? Это восстановление функций согласно заводским требованиям к трансмиссии. Учитывая сложность узла, к работам нужно допускать только опытных мастеров, имеющих специализированное оборудование для диагностики и проведения ремонтных работ.

Особенности ремонт автоматической коробки передач

Трансмиссия – ключевой элемент автомобиля. В современных моделях предусмотрена электронная система управления коробкой передач вместо устаревающей гидравлической. Поэтому квалификация мастера должна быть соответствующей. Виды услуг при восстановлении АКПП:

1. Диагностика и ремонт АКПП. В процессе возможно проведение пробного выезда с мастером, использование средств компьютерной диагностики для выявления скрытых поломок.
2. Вскрытие поддона. Это необходимо для анализа состояния масла и поиска изношенных узлов и материалов.
3. Определение неисправностей. Составление списка обнаруженных поломок и методов их устранения.
4. Ремонт гидроблока коробки передач и прочих узлов. Если есть возможность, мастер проведет работы без снятия трансмиссии.

Ремонт может быть частичным (именно его осуществляют без снятия), капитальным (предполагается замена ключевых элементов). Также при необходимости мастер проведет полную замену трансмиссии на новую с аналогичными характеристиками.

У кого заказать ремонт коробки переключения передач?

Ремонтные работы и техническое обслуживание коробки передач – сложные задачи. Однако все владельцы автомобилей заинтересованы в оптимизации затрат на услуги мастера, но без потри качества. Это реально, если поручать работы частным проверенным исполнителям, работающим без наценок. Наш сервис поможет найти такого специалиста или небольшую бригаду.

Стоимость ремонта АКПП и МКПП Цена, грн.

Ремонт АКПП (снятой)	от 3500 грн.
Ремонт АКПП полный привод 4Х4 (снятой)	от 3700 грн.
Ремонт МКПП (снятой)	от 3000 грн.
Дефектовка АКПП (без ремонта)	от 700 грн.
Дефектовка коробки передач CVT (без ремонта)	от 800 грн.
Дефектовка МКПП/раздатки (без ремонта)	от 450 грн.
Снятие АКПП передний привод	от 1500 грн.
Снятие АКПП полный привод	от 1600 грн.
Снятие коробки передач CVT	от 1550 грн.
Снятие МКПП	от 1100 грн.
Установка АКПП передний привод	от 1500 грн.
Установка АКПП полный привод	от 1500 грн.
Установка коробки передач CVT	от 1300 грн.
Установка МКПП	от 1100 грн.
Ремонт АКПП со снятием и установкой	от 4100 грн.
Ремонт АКПП со снятием и установкой полный привод 4Х4	от 4500 грн.
Ремонт коробки передач CVT cо снятием и установкой	от 5500 грн.
Ремонт МКПП со снятием и установкой	от 4500 грн.
Компьютерная диагностика ( без ремонта АКПП)	от 150 грн.
Замена масла в АКПП	от 300 грн.
Замена сальника полуоси АКПП	от 400 грн.
Замена соленоида / блока клапанов	от 950 грн.

Вам нужно только оформить задание – указать условия, предложить цену и оптимальные для вас сроки выполнения. Всего 5 минут достаточно для выбора специалиста: из нескольких кандидатов, с помощью отзывов, рейтингов и портфолио вы сможете отобрать лучшего мастера. Все исполнители на сайте проверены – это гарантирует безопасность выполняемых работ вместе с доступной стоимостью и высоким качеством.

Выбор трансмиссионного масла для МКПП

SAE 75W-90

Проведение регулярного осмотра коробки передач обеспечивает безопасность и комфорт вождения. Главный фактор поддержания системы трансмиссии в исправном состоянии – использование качественного масла.

Для ГАЗели рекомендуется применять трансмиссионное масло с вязкостью SAE 75W-90. Оно обеспечивает надежную защиту от износа и коррозии КПП, имеет хорошую текучесть при низкой температуре.

Замена трансмиссионного масла может быть проведена своими руками, назначается при 60000 км пробега. Однако возможно и ранее проведение данной процедуры, например, если совершались часто поездки по пересеченной местности.

Таким образом, ГАЗель модели 3302 не следует перегружать. Исправно работящая коробка передач будет обеспечивать нормальную работу остальных систем автомобиля. Основной причиной дорогостоящего ремонта механики является пренебрежение со стороны водителя регулярным техобслуживанием. Неисправности с КПП возникают и из-за того, что использовалось некачественное топливо. От этого страдает вся система трансмиссии. Проблемы можно избежать, если постоянно контролировать уровень жидкости в КПП ГАЗель 3302.

ГАЗ 3110 | Переключение передач

Переключение передач

Переключение передач и положение рычага

Ручная коробка
передач

При переключении передач полностью выжмите педаль сцепления и затем плавно ее
отпустите. Не рекомендуется вести автомобиль, держа одну руку на рычаге переключения,
это повышает износ коробки передач.

При переключении с пятой на четвертую передачу не нажимайте на рычаг в боковом
направлении, чтобы случайно не включить вторую передачу, что может вызвать превышение
допустимых оборотов двигателя и его повреждение.

Перед включением задней передачи убедитесь, что автомобиль находится в покое и
Ваша нога не на педали акселератора. Передвиньте рычаг из нейтрального положения
вправо до отказа, а затем включите задний ход.

В приведенной ниже таблице указаны скорости движения, при которых следует включать
следующую передачу для максимальной экономии топлива.

Смена передачи	Скорость движения
1-2	25 км/час
2-3	40 км/час
3-4	65 км/час
4-5	75 км/час

Переключение передач — автоматическая трансмиссия

«P» Стоянка
«R» Задний ход
«N» Нейтральное положение

Передачи для движения вперед:

Нельзя устанавливать положение «P», «R», или «N» при движении автомобиля. При повторной установке положения движения это может привести к аварии или повреждению коробки передач.

Положения рычага
селектора

При установке положения движения всегда держите ногу на педали тормоза. Не следует держать руку на рычаге селектора, поскольку это может вызвать износ трансмиссии.

Рычаг переключения передач

Между установкой рычага в положение движения и разгоном следует делать паузу в несколько секунд, чтобы дать возможность включиться передаче.

«D» ›»3″
«N» › «R»
«R» › «P»
«P» › «R»
«3» › «2»

«P»

«R»

Перед троганием следует подождать несколько секунд, чтобы включилась передача
заднего хода.

«N»

«D»

«3»

«2»

При перестановке рычага из положения «D» или из положения 3 в положение
2 переключение с третьей передачи на вторую происходит только при скорости движения
меньшей, чем некоторая заранее заданная скорость, во избежание увеличения оборотов
двигателя до недопустимых значений.

«1»

Если перевести рычаг из положения «D» в положение 1, то происходит немедленное
переключение на 3-ю передачу; далее, по мере того как скорость уменьшится до 70
км/час, произойдет переключение на 2-ю передачу; и далее по мере того как скорость
уменьшится до 30 км/час, произойдет переключение на 1-ю передачу. Не следует устанавливать
рычаг селектора в это положение при скоростях, превышающих 130 км/час. Ручное
переключение также нежелательно на обледенелой дороге. При этом положении рычага
селектора не происходит переключения на высшие передачи.

Выжимание педали акселератора до пола («кик-даун»)

Как произвести ремонт КПП Газели

23.10.2017

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Для осуществления ремонта КПП на Газель вы должны знать все о устройстве раздаточной коробки, ведь разборка коробки передач — дело нелегкое. Также это необходимо для определения типа поломки. Самой популярной причиной для замены КПП у владельцев Газели является протекание масла. Она возникает из-за изношенности сальников или втулок, изношенности прокладок, а также нарушения плотности прилегания заглушек. В этом случае от вас потребуется добавка или замена масла на автомобиле, а также замена втулки.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать.

Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП.

Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Схемы устройства:

1 2 3 4

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

Рекомендации по продлению срока службы агрегата

Без должного ухода КПП «Газели» быстро выходит из строя. Некоторые объясняют это несоответствием агрегата под грузовой автомобиль. Как известно, здесь используется, хотя и доработанная, но коробка от легкового авто. Поэтому малейший перегруз или длительная эксплуатация крайне отрицательно влияют на ресурс. Уже к 80-тысячному пробегу начинают вылетать передачи, появляется треск и шум.

• не загружать автомобиль выше нормы в 1,5 тонны;
• ездить по хорошим дорогам, избегая гравия и полного бездорожья;
• следить за сцеплением, вовремя заправлять технические жидкости.

Ремонт и разборка коробки переключения передач Газели — дело непростое, но действуя по инструкции, можно справиться с операцией самостоятельно. Если что-то не получится, коробку всегда можно отвезти в сервис или вызвать специалиста на дом.

Для тех, у кого автомат

Если у вашей машины КПП автомат. Вам не помешает знание режимов, в которых может работать ваш автомат:

• P – Для парковки и пуска двигателя. Переключение в этот режим возможно только после полной остановки машины.
• R – Для движения назад. Переключение в этот режим так же возможно только после остановки машины и с нажатой педалью тормоза.
• N – Нейтраль. Когда двигатель полностью отключен от КПП.
• D – Движение вперед без ограничений переключения передач (чаще всего используемый режим работы КПП автомата).
• D3(S) – Пониженные передачи для преодоления подъемов и торможения двигателям на спусках.
• D2 – Режим для тяжелых условий (скользкая или горная дорога). Не переключаются передачи выше второй, то есть включаются только первая и вторая передачи.
• D1(L) – Движение происходит только на 1 передаче, используется на бездорожье по грязи, по снегу или льду, там где нужно ехать без перегазовок, а также для преодоления крутых подъемов.

КПП автомат имеет елще кнопочку на рычаге переключения режимов с надписью O/D OFF. При ее включении наступает запрет включения, повышающий передачи аналога 5 передачи мкпп. То есть если ваш автомат имеет 4 передачи для движения вперед, то для более динамичного разгона он будет использовать только три низшие передачи.

О неисправности КПП автомат гораздо сложнее тех, что встречаются с МКПП, и шансы отремонтировать ее в своем гараже невелики. Но несмотря на это кое-что знать о ней все же нужно хотя бы для того, чтобы не навредить ей неправильной эксплуатацией.

КПП автомат гораздо требовательнее к точности поддержания в ней уровня масла, чем механика. Ей очень вреден как слишком низкий, так и чрезмерно высокий уровень масла. И то и другое может привести к ее серьезным поломкам. В обоих случаях происходит вспенивание масла. При недостатке масла из-за того, что маслонасос вместе с маслом начинает захватывать воздух. При избытке масла оно вспенивается вращающимися деталями, которые в этом случае погружены в него. Вспененное масло лучше сжимается и имеет малую теплопроводность. Поэтому если эксплуатировать автомат с таким маслом давление в его системах управления будет низким. Что приведет к пробуксовке фрикционов и их интенсивному износу. Ухудшившаяся теплопроводность не позволит отводить все избыточное тепло. Что в совокупности с низким давлением приведет к тому, что автомат выйдет из строя и потребует серьезного ремонта.

Вспененное масло имеет больший объем. Поэтому проверка масла покажет слишком высокий уровень. Если вы обнаружили, что уровень масла поднялся без видимых причин нужно заглушить мотор и дать маслу отстоятся. После этого вновь проверить уровень. Если он окажется низким, нужно без опаски долить требуемую порию и повторить проверку.

ГАЗ 31 «БРИГАНТИНА»™ › Бортжурнал › Замена рем. комплекта верхнего рычага переключения передач.

Всем доброго времени суток!

Всю дорогу меня и моих пассажиров донимал дребезг рычага переключения передач, такое нудное «бзззззз» на всех передачах…))Вот фото для понимания общей картины взятое из интернета:

Информации на драйве тоже море, именно здесь я узнал, что ремонтный комплект для оного рычага хорошо подходит и от классики жигулей. И именно данный рем. комплект мне подарили друзья с 2114, они просто случайно нашли его в своей машине!Проблема есть, з/ч есть — надо делать! Тем более дел там оказалось на 5 минут)).Разобрал свой рычаг и вот фото для сравнения, новый и старый рем. комплект:

Далее собираем всё на а/м, на нижний рычаг:

И насаживаем верхний:

Когда рем комплект сел плотно и полностью, снова сдёрнул и уже тогда завёл последнюю распорную втулку. Далее собранный полностью верхний рычаг одеваем на нижний и наслаждаемся тишиной ;))!

Если быть до конца откровенным, тишины то особой нет, даже на ХХ идёт шум от КПП. Масло есть, по ходу коробка не жилец… Пока начал мониторить цены на 4х ступку, хочу попробовать…

Устройство системы МКПП

Коробка передач – многоступенчатый закрытый редуктор. Принцип основан на нахождении по очереди в зацеплении всех шестерен, оснащенных косыми зубьями, в результате чего происходят изменения частоты оборотов между валами.

Сцепление

Работа механизма МКПП осуществляется наряду со сцеплением. Это узел, разъединяющий мотор и трансмиссию. Благодаря ему, переключение скоростей (ступеней) осуществляется без необходимости выключения оборотов агрегата. Через коробку проходит большой крутящий момент, поэтому она оснащена блоком сцепления.

Шестерни, валы

Любая механическая КПП содержит оси валов, выступающие в качестве базы для шестерен. Корпус устройства именуется картером. Встречаются МКПП с двумя и тремя валами.

Ведущий вал имеет соединение со сцеплением, на поверхности находятся шлицы, способствующие перемещению диска. С данной оси происходит передача вращения на промежуточную ось.

Ведомый вал отличается особым положением, имеет соединение с ведущим элементом посредством подшипника. Принцип обеспечивает существование их независимого вращения.

Синхронизаторы

Современные коробки (кроме МКПП спортивных авто и машин с множеством передач) оснащены данными элементами, если бы их не было, появилась бы необходимость делать выжим вдвойне для выравнивания окружных скоростей шестерен и переключения ступеней.

Работает механизм таким образом: когда водитель переключает передачу, муфта подается к шестеренке.

Что в итоге

Как видно, существует несколько основных причин, по которым передачи плохо включаются на горячую. При этом ни одна из вышеперечисленных причин не может являться косвенной или второстепенной.

Главное, своевременно устранять малейшие неполадки, не допускать появления течей, следить за уровнем масла в коробке, выполнять регулировку кулисы, менять сцепление при появлении признаков износа и т.д.

Почему передачи на механической коробке передач включаются туго: основные причины затрудненного включения передач МКПП. Поломки сцепления и трансмиссии.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Причины затрудненного включения передач на заведенном моторе. Трансмиссионное масло и уровень в КПП, износ синхронизаторов и шестерен коробки, сцепление.

Механическая коробка передач: диагностика МКПП, ремонт механической трансмиссии автомобиля

На что обратить внимание во время диагностики, рекомендации

Автоматическая коробка не переключает скорости: автомобиль не движется вперед или назад, нет переключения АКПП на отдельные передачи, причины.
