Съемник шаровых опор своими руками: инструкция и материалы

Съемник винтовой для снятия шаровых пальцев

Основные детали съемника изготовлены из стальной полосы сечением 18×3 мм общей длиной 460 мм. Также подойдет и круглый пруток диаметром 18 мм, но его нужно доработать: от фрезеровать или сточить напильником с противоположных сторон параллельные грани с расстоянием между ними 13 мм. Для изготовления съемника потребуются, кроме обычных инструментов (ножовка по металлу, напильники, пассатижи и др.), «болгарка» и сварочный аппарат.

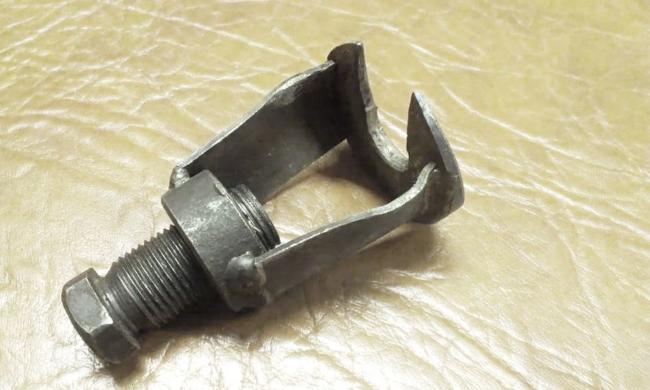

Конструкция съемника несложная и понятна из рисунка и фотографий.

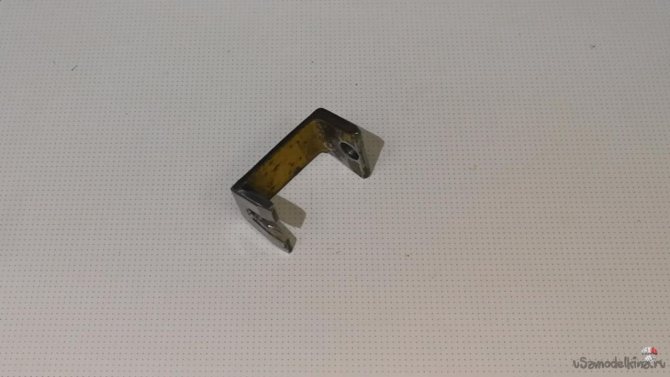

Планка (верхняя деталь) сварена из двух полос сечением 18×13 мм (хотя можно подобрать и одну, таких же размеров). Длина каждой полосы — 95 мм. В планке, почти по центру, выполнено резьбовое сквозное отверстие М12, а у конца вырезан паз длиной 20 мм, шириной 13 мм и глубиной 2 мм под фиксирующий винт М12х55 (чтобы планки не поворачивались одна относительно другой). Клиновая вилка (нижняя деталь) сварена из трех полос: две полосы длиной по 95 мм по краям, в середине — полоса длиной 55 мм. На заготовках в местах сварки предварительно снимаем фаску 3×45° по всей длине. Сварные швы следует обстучать и зачистить.

Снизу передней стороны нижней вилки делаем скос, получая односторонний клин. Опять, почти по центру, как и в планке, выполняем сквозное резьбовое отверстие М12, а у конца — М10 — под фиксирующий винт М 10×55.

И последняя деталь — втулка длиной 40 мм внутренним и наружным диаметром 13 и 18 мм соответственно. Втулку можно заменить набором гаек М14.

Принцип работы съемником простой. С шарового пальца скручиваем гайку и заводим вилку под рычаг, планка при этом упирается в торец шарового пальца. Фиксирующим винтом регулируем высоту. Силовой винт закручиваем до упора с усилием, но переусердствовать (затягивать слишком сильно) не следует, лучше подождать немного -палец может выйти из конического отверстия рычага сам. При необходимости стукнете молотком сверху по вилке.

Замена на классических моделях ВАЗ

Какой съемник ступичных подшипников выбрать или как сделать его своими руками Далее рассмотрим, как производится замена шаровых опор на разных авто. В качестве примеров будут выступать разные модели автомобилей ВАЗ.

Первыми будут классические модели – ВАЗ 2106-07. По сути, во всех классических моделях, начиная от модели 2101 и заканчивая 2107, данная операция производится идентично.

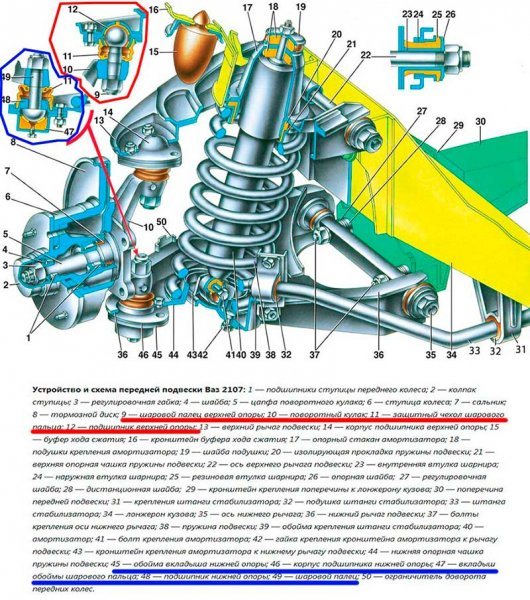

Конструкция подвески у этих авто такова, что она включает две шаровые – верхнюю и нижнюю.

Следует указать, что при износе хоть одного элемента, придется заменять их все, с обеих сторон.

Но сама операция по замене не особо сложная. Из инструментов и приспособлений понадобиться:

1. Набор ключей накидных и рожковых (обязательно наличие ключей на 12, 13, 14, 22);
2. Съемник для шаровых опор и рулевых наконечников;
3. Молоток;
4. Монтировка;
5. Зубило;
6. WD-40.

Естественно, понадобятся и новые опоры как верхняя, так и нижняя. Имея все это можно приступать к работам.

Последовательность действий такова:

• Авто устанавливается на ровную площадку или в гараж. С той стороны, где будет производиться замена, машина выдомкрачивается и ставится на подпорки, затем снимается колесо.
• Чтобы обеспечить доступ к гайкам опор – нужно выкрутить руль в соответствующую сторону (если меняется слева, то руль выворачивается до упора влево, замена с правой стороны сопровождается выкручиванием вправо).
• Чтобы поменять верхнюю опору, вначале ключом на 22 откручивается гайка пальца.

Затем ключами на 13 откручиваются гайки крепления опоры к верхнему рычагу. Для облегчения их откручивания предварительно нужно обработать гайки WD-40.

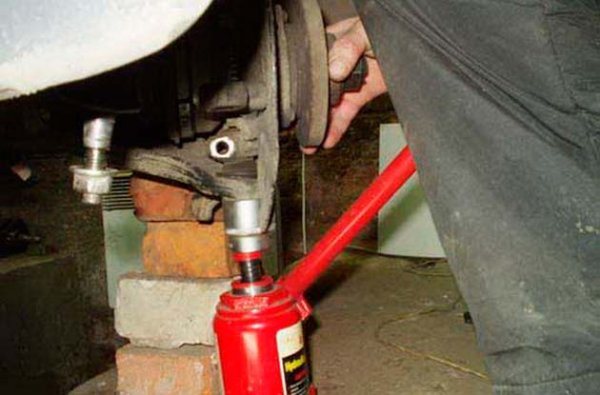

• Далее используется съемник. С его помощью палец выпрессовывается из посадочного места в ступице.

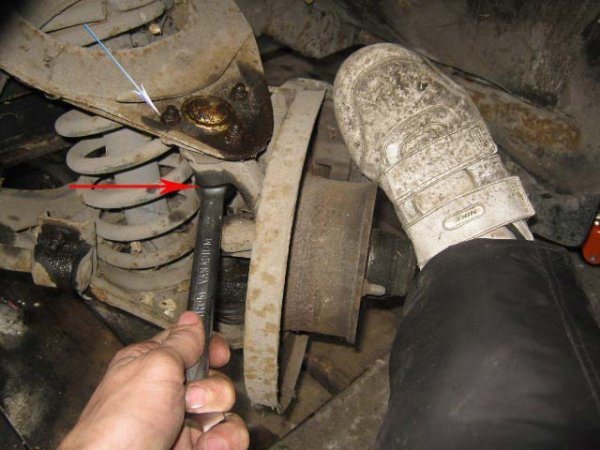

• Монтировкой, упираясь в ступицу, верхний рычаг приподнимается, чтобы палец полностью вышел из посадочного места. Затем ступица аккуратно тянется на себя, чтобы высвободить деталь. Часто шаровая сильно прикипает к рычагу, поэтому потребуется выбивание ее молотком вниз.
• На место износившейся детали в рычаг устанавливается новая, и сразу же закрепляется крепежными болтами.
• Затем ступица приподнимается, снова устанавливается монтировка, чтобы приподнять рычаг и поставить ступицу в правильно положение.
• Далее палец загоняется в посадочное место и закрепляется гайкой.

Последовательность замены нижней опоры несколько иная. Из-за особенностей ступицы полностью выкрутить гайку пальца не получится. Поэтому она сначала откручивается насколько это возможно (ключ на 22).

Затем в работу вступает съемник, чтобы высвободить палец.

После этого пружина отожмет рычаг вниз. Для продолжения работ под рычаг нужно что-то подложить, чтобы он больше не перемещался вниз.

До конца отворачивается гайка крепления пальца. Затем откручиваются гайки крепления опоры к рычагу, и она выбивается.

На место снятой опоры устанавливается новая и производится обратная сборка.

Далее несколько нюансов при выполнении замены опор на этих авто.

Если нет съемника.

Палец можно выбить, но для этого нужна будет помощь. Из инструментов понадобиться молоток или небольшая кувалда, наставка и монтировка.

Помощник должен загнать монтировку между рычагом и ступицей, и создавать усилие на отрыв.

В это время нужно молотком и наставкой быть по специальным отливам в ступице возле посадочного места пальца.

Удары должны быть мощными и хлесткими. Обычно 3-4 ударов бывает достаточно, чтобы палец выскочил.

Не забываем про смазку.

Некоторые автомобилисты советуют перед установкой новой опоры снять с нее стопорное кольцо и пыльник, и внутрь его заложить смазку «Литол».

Также при сборке рекомендуется смазывать все болтовые соединения «Литолом», чтобы при будущих заменах данного элемента болты было легче открутить.

Советы по продлению жизни шаровым опорам и дальнейшей эксплуатации

Основной виновник быстрого выхода из строя шаровых опор является слабый пальник. Резина, применяемая на пыльнике слабо противостоит внешним факторам и быстро рвется, после чего в шарнир попадает грязь и вода и шаровая опора начинает стучать. Если вы приобретаете дешевые шаровые опоры, то в любом случае придется отдельно купить хорошие пыльники. Хорошо себя показывают в плане устойчивости к агрессивной среде полиуретановые пыльники.

Второй момент: повышенный износ на шаровые опоры. Подвеска автомобиля конструктивно родом из 60-х годов. Размер шаровых опор слишком мал, чтобы переносить даже средние нагрузки, не говоря об постоянной эксплуатации по плохим проселочным дорогам. Выбирая дорогих производителей можно быть уверенным в качестве деталей, но рекомендую проверять наличие смазки под пыльниками, так как во многих случаях ее там вообще нет.

А еще интересно: Сцепление на ниву шевроле — Автожурнал MyDucato

Ресурс шаровых опор на Шевроле Нива слишком неоднозначен. В зависимости от производителя и где эксплуатируется автомобиль, шаровые опоры могут прослужить от 5 до 50 000 километров.

После замены шаровых опор следует отвезти автомобиль на проверку угла установки колес.

https://www.youtube.com/watch?v=8fADPdcouec

Если же у вас возникли какие-либо проблемы с демонтажно-монтажными работами, то в Интернете есть множество видео, как выйти из той, или иной ситуации. Частая ситуация — проворачивание пальца вместе с гайкой при снятии шаровой опоры.

Читать новости о новой Ниве

• Шаровая опора на Нива Шевроле: выбор и замена
• Лифт Нивы 2121 своими руками: чертежи, размеры || Лифт комплект на ниву шевроле рейтинг
• Размер колес на Ниву Шевроле — шины и диски R15 и 16, выбор зимней и летней резины
• Фаркоп на «Ниву Шевроле»: обзор, установка, модели и отзывы владельцев
• Ночное вождение — Топ 10 ошибок водителей
• Топ 5 обманов в автосалонах при покупке авто
• Рейтинг резины на шеви нива
• Топ 5 недостатков Шевроле Нивы

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

На иллюстрации изображен винтовой съемник шаровых опор.

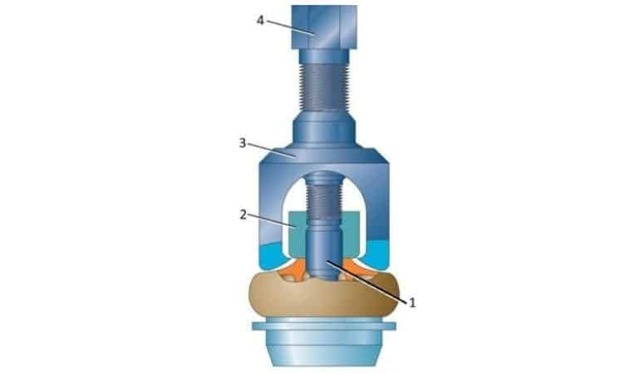

1. Палец шарнира (1) плотно установлен в корпусе поворотного кулака (2).
2. На кулак надевается кронштейн съемника (3).
3. C помощью винтового упора (4) создается необходимое давление на палец.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

• стальной лист толщиной не менее 4 мм;
• болт с классом прочности от 9,8 и выше;
• гайка, или выточенная на токарном станке втулка с резьбой;
• сварочный аппарат, болгарка.

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

Съемник шаровых опор своими руками: инструкция и материалы

Во время ремонта ходовой части любого авто возникает необходимость снятия рулевых тяг или шаровых опор.

И в том, и в другом случае их наконечник имеет конусную форму, которая обеспечивает оптимальную посадку изделий в гнездо.

Для облечения ремонтных работ отличным вариантом будет съемник шаровых опор своими руками, который значительно упростит ремонт и поможет снять наконечник с небольшими усилиями.

Зачем нужен съемник шаровых опор?

Без него сложно провести демонтаж и выполнить ремонтные работы ходовой части машины, также съемник может понадобиться для разборки рулевых шарниров. Он может использоваться для шаровых опор разных диаметров. При выборе его конструкции опираются на технические характеристики конкретного авто.

Теоретически демонтаж шаровых опор может проводиться любым подручным инструментом, с применением кувалды или молотка, но такой ремонт относится к «стрессовым».

Если в автосервисе предлагают именно такие услуги, то следует хорошенько подумать, прежде чем соглашаться на них. Ведь после такого ремонта удар идет на элементы подвески, которая может быстро выйти из строя.

Как выглядит съемник

Всего бывает три вида съемников:

1. рычажный;
2. шаровой;
3. клин (вилка совместно с молотком).

Они отличаются между собой внешним видом, но принцип действия у них одинаковый. Палец выкручивается из своего посадочного места с помощью молотка или же прокручивания гайки.

Съемник устроен таким образом, что заполняет собой пространство между соединенными деталями и после его поворота можно услышать щелчок, свидетельствующий, что соединение ослабло и можно снять шаровую опору из ее посадочного места.

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Какой съемник лучше?

На видео можно увидеть несколько вариантов шаровых съемников, среди них наилучшим признан винтовой, но только он должен быть сделан качественно.

Его аналог в виде вилки является универсальным, так как он может использоваться не только для шаровых опор, помогает он и при съеме рулевых наконечников. Однако его работа может негативно повлиять на пыльники.

Бывают сложные случаи, когда приходиться работать со съемником и молотком в паре: вначале винтовым изделием распирают опоры, а затем нужно наносить удары кувалдой.

Схема самодельного съемника шаровых опор

Основными комплектующими винтового съемника являются:

• поворотный кулак (2);
• палец шарнира (1), который установлен в позицию 2;
• кронштейн съемника (3), он надевается прямо на кулак;
• винтовой упор (4) при прокручивании создает необходимое давление на позицию 1.

Такая конструкция выигрывает перед вилочной и рычажной моделью тем, что ее не только можно изготовить своими руками Также, при ее эксплуатации, создается равномерное давление на всю площадь шаровой опоры, что исключает повреждение узлов и их перекосы.

Единственным недостатком может выступать нехватка свободного места над крепежной гайкой, из-за чего такой съемник может не поместиться.

Материалы, которые понадобятся при изготовлении

Подойдут имеющиеся в мастерской инструменты и материалы, нужно будет найти:

• молоток и тиски для того чтобы загнуть прут в нужном направлении;
• плашка, используемая для резьбы;
• длинный стальной прут (15-17 см), в диаметре он может быть от 10 до 12 мм, его можно заменить подходящим болтом;
• дрель;
• гайка, по размеру она подбирается согласно используемого болта;
• пластина толщиной около 50 мм, выполненная из металла, размерами 2×8 см;
• сварочный аппарат;
• болгарка.

Пошаговая инструкция по изготовлению

Приспособление для съема шаровых опор довольно сложное, но если следовать пошаговой инструкции можно выполнить его самостоятельно:

1. применив тиски и молоток необходимо согнуть прут или болт так, чтобы у него получилось одно плечо короче другого примерно в два раза (одна сторона – 5 см, а другая 10-12 см);
2. на длинной части прута нарезать резьбу при помощи плашки;
3. на металлической пластине вырезать отверстие, которое будет специально для пальца опоры;
4. согнуть деталь в виде клина, чтобы ее можно было надеть на него;
5. готовый клин надеть на прут и сверху закрутить гайку, но так, чтобы он мог передвигаться вдоль болта.

Готовое приспособление пригодно для экстренной и плановой замены шаровых опор на Жигулях и Ланосе, а также некоторых марок зарубежных производителей.

Изготовленный съемник не является универсальным и не может использоваться для разных узлов, но если в первый раз его удалось выполнить, то последующие варианты получатся гораздо легче.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда

Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

Инструмент для извлечения шарового пальца из запрессованного гнезда

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

1. Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
2. С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
3. Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

1. Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
2. Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
3. Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

1. Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
2. На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
3. Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
4. На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

1. Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
2. Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

1. Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
2. С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
3. Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
4. Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

1. Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя

Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

Съемник для шаровых опор: описание и виды

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Типы

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг. Съемник для шаровых опор может быть:

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Клин

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

В начале металлической платине придают форму так называемого клина – стачивают металл таким образом, чтобы вид детали в профиль был треугольным. Далее болгаркой либо при помощи станка посередине делают вырез. Длина его должна быть примерно 2/3 пластины. Вырез делают с тонкой стороны. Ширину выреза делают большей, чем толщина опоры на пальце.

В результате должно получиться нечто вроде скобы.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовой съемник из уголка

Этот съемник рулевых шаровых опор изготавливается из уголка при помощи сварки. Как его сделать? Берут уголок, длина которого составляет 7-8 см. Толщина металла может быть 3-5 мм. В одной из сторон этого уголка делают пропил. С помощью него механизм будет держаться на проушине. Из стального листа толщиной 3 мм вырезают две треугольных детали.

Их приваривают по бокам к заготовке-уголку для увеличения прочности конструкции. Далее берут гайку на 17 мм и болт для нее. Гайка приваривается под прямым углом к прорезу таким образом, чтобы отверстие смотрело на пропил. Чтобы болт легко располагался на одной оси с пальцем, на уголок перед приваркой гайки устанавливают проставку.

Для эксплуатации приспособления нужно только вкрутить болт.

Делать или купить?

Съемники наконечников шаровых опор для отечественных автомобилей стоят не дороже 1000 р. Приобрести приспособление можно в любом магазине. Отсюда выходит, что инструмент легче и проще приобрести. Для изготовления даже самого простого инструмента нужны заготовки, специальные гайки и болты с большим шагом резьбы.

Приобрести готовый инструмент проще и потому, что это экономит время. Вам не придется заниматься лишними делами. Возможно, покупка приспособления и обойдется немного дороже, но тогда нет необходимости тратить силы и время на изготовление инструмента.

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Когда и как менять опоры?

Замена изношенного металлического соединения в машине сродни операции по приведению в порядок стертого в процессе долгой жизненной «эксплуатации» живого «шарнира». Однако присутствие хирурга тут совсем необязательно, замена шаровой опоры на личном авто доступна любому владельцу, хоть это и не слишком приятная процедура.

Первая неприятность состоит в том, что просто так шаровая опора не ломается. Обычно такой подлый случай происходит в самый неподходящий момент, к примеру, когда водитель, да еще со всей своей семьей, перевозят на крыше Жигулей холодильник, и во время поворота или объезда какого-либо препятствия автомобиль вдруг с треском «проседает» на одну сторону. То есть первое условие поломки – непосильная нагрузка на шарниры. Чтобы предупредить возникновение подобных случаев, нужна периодическая диагностика ходовой части.

Сломанная шаровая опора

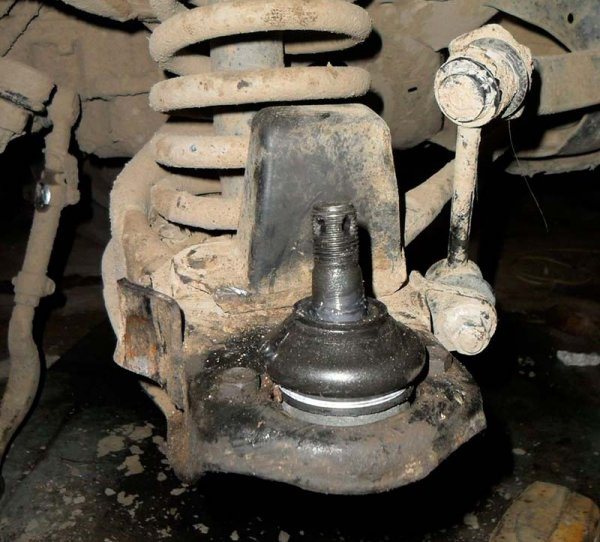

Если есть малейшие подозрения в неисправности шаровых опор, проверку можно провести тремя основными способами.

1. Поддомкратив «подозрительное» колесо, возьмите его за верхнюю и нижнюю части и ощутимо покачайте. Если люфт есть, пора менять опору.
2. При наличии ремонтной ямы или эстакады возьмите монтировку и, расположившись под днищем автомобиля, поместите ее между краем шаровой опоры и нижним рычагом рулевого управления. Попробуйте сделать нажим вверх. Здесь также не должно быть люфта.
3. Самый точный способ (хоть и самый трудоемкий) – это снять опору, зажать ее в тисках и попробовать рукой подвигать шаровой палец в различных направлениях. Если это вам удается легко, деталь пришла в негодность, и необходима ее срочная замена.

Вот как раз насчет третьего способа и пойдет речь, так как, установив факт необходимости замены, требуется специальный съемник, с помощью которого необходимо будет произвести распрессовку шарового пальца.

Съемник рулевого наконечника для авто своими руками

Привет всем любителям самоделок. В этой статье я расскажу, как сделать съемник своими руками, который поможет заменить вам рулевой наконечник, а также шаровую опору на своем автомобиле. Материалы, необходимые для сборки не являются труднодоступными, их можно найти у себя в гараже или на приемном пункте металлобазы. Также изготовление данной самоделки поможет вам сэкономить ваши деньги и набраться опыта, что весьма полезно.

Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Тиски слесарные * Токарный станок по металлу, сверло по металлу * Проходной резец * Сварочный аппарат, электроды * Средства индивидуальной защиты, краги, сварочная маска, защитные очки, наушники * Рулевой наконечник для тестирования самоделки * Болт от автомобильной ступицы * Баллончик молотковой краски * Линейка, маркер * Шарик от шарикоподшипника * Металлический квадратный прут * Сверлильный станок * Метчик для нарезания резьбы под болт ступицы * Швеллер 8 мм с толщиной полки 10 мм

Шаг первый.

Первым делом нужно подготовить швеллер для дальнейших работ.

Его поверхность нужно очистить от ржавчины, старой краски и других дефектов, которые легче всего убрать при помощи углошлифовальной машинки, закрепив в ней круг с наждачными лепестками для зачистки. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки.

Шаг второй.

Зачищенную часть швеллера нужно отпилить, но перед этим ее нужно разметить. При помощи маркера и линейки делаем разметку на швеллере.

Работа с углошлифовальной машинкой без защиты диска запрещена, это очень опасно для вашего здоровья. Далее закрепляем швеллер и выпиливаем нужную часть при помощи УШМ, в процессе реза следим за положением диска, чтобы не было перекосов.

Шаг третий.

Затем на полках заготовки посередине делаем кернение, которое поможет позиционировать сверло.

После этого сверлом по металлу делаем отверстие в заготовке при помощи сверлильного станка, периодически добавляя смазки в место сверления, что позволит сверлу дольше сохранять заточку.

Сначала проделываем отверстие маленьким сверлом, затем сверлом побольше. Когда отверстие готово, зажимаем деталь в тиски, устанавливаем на углошлифовальную машинку отрезной диск и пропиливаем часть одной полки до отверстия, как это показано на фото.

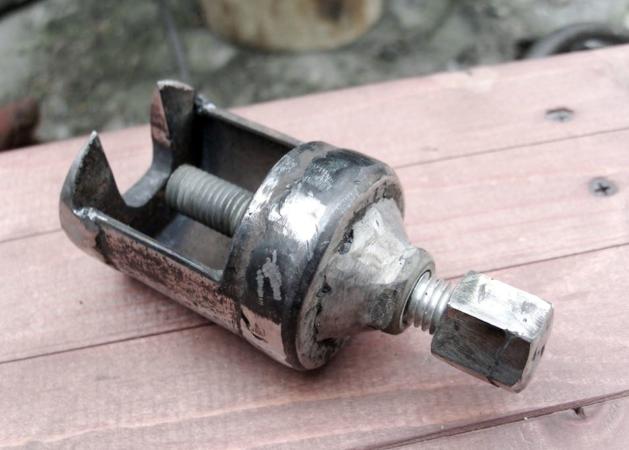

В итоге получается такая деталь, которую можно считать практически готовым съемником.

Шаг четвертый. Для того, чтобы при работе с самодельным инструментом не было нареканий, привариваем к плоской части заготовки квадратный металлический прут, это будет своего рода ребро жесткости.

Зажимаем деталь в тисках и к ней привариваем прут при помощи сварочного аппарата.При работе со сварочным аппаратом будьте аккуратны, одевайте защитную сварочную маску и краги.Шаг пятый.

Теперь нужно доработать ступичный болт.

После этого зажимаем болт за его проточенную шляпку, в самой резьбовой части делаем отверстие сверлом по металлу, которое должно быть чуть меньше диаметра шарика от шарикоподшипника, но перед этим делаем небольшое углубление центровочным сверлом, чтобы добиться большей точности.

После сверления фиксируем болт в тисках и легкими ударами молотка вбиваем шарик подшипника в ранее просверленное отверстие. Шарик в данном случае нужен для того, чтобы болт при работе не плющился.

Шаг шестой.

Шаг седьмой.

Краска на самодельном съемнике высохла, а значит его можно протестировать. Вкручиваем гайку с шпильки рулевого наконечника и устанавливаем съемник на поворотный кулак, следя за тем, чтобы он не повредил пыльник и встал без перекосов и начинаем постепенно затягивать болт.

На данном этапе будьте осторожны, так как наконечник может вылететь из своего места в любой момент.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст

Подробнее здесь

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
