Принцип работы и особенности эксплуатации стрелового крана пионер

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

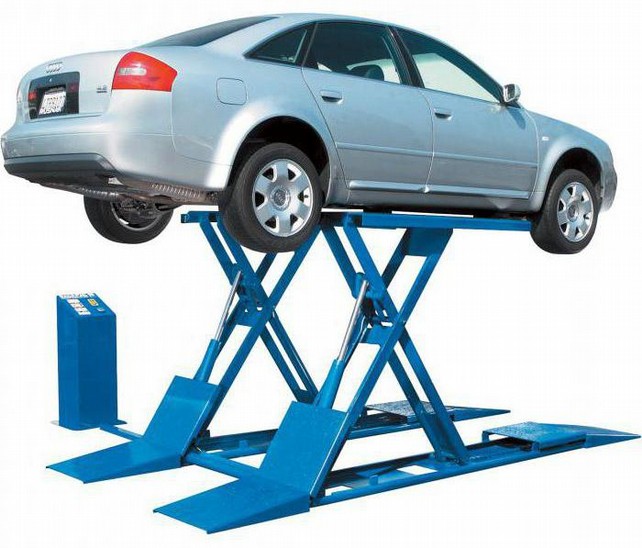

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Делаем кран своими руками

Любой из пользователей forumhouse.ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз. Подъёмный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве, когда на первый план выходят компактные механизмы для строительства одному необходим вариант с длиной стрелы, не превышающей 5-7 метров.

Но арендовать его – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.

В этом случае остаётся один выход – засучить рукава и построить самодельный мини- кран своими руками. А помогут вам в этом наши форумчане!

Как сделать самодельный кран

Экономия на собственном здоровье и попытка ручным способом поднять неподъёмный груз, особенно если возведение дома ведётся самостоятельно и без привлечения наёмной рабочей силы, до добра не доводят. Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту. Теперь мы делаем кран своими руками для строительства дома под названием «мини-пионер».

«Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой самодельный кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.

Основа механизма – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.

Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно построить мини «Пионер». Этот строительный механизм понадобился ему для возведения частного дома из бруса.

Воландемор:

– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать механизм, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.

По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.

Раму форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.

Воландемор:

– Грузоподъёмность механизма составляет примерно 150 кг, но конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.

В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами». Полиспастом называют строительное устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.

Самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

Воландемор:

– На изготовление всех узлов и механизмов у меня ушла неделя. Ещё два дня я потратил на сборку и доводку механизма. Привод поворота и привод подъёма стрелы – это шестикратный ручной полиспаст. Привод подъёма – это тоже ручной двукратный полиспаст.

Воландемор отмечает, что было бы намного удобнее управлять механизмом с электроприводами — осуществлять подъём груза с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает сложность изготовления всех механизмов, что приведёт к удорожанию конструкции и увеличению времени на изготовление крана.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как сделать подъемный механизм для кровати своими руками

Перед тем, как сделать кровать с подъемным механизмом своими руками, необходимо составить чертеж. Он должен отражать в себе все габариты изделия с указанием толщины и расстояний, используемые детали и механизмы, места и порядок их крепления. Чтобы качественно сделать кровать с подъемным механизмом своими руками, чертеж должен быть выполнен в двух проекциях и содержать только тщательно рассчитанные параметры.

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

Подбор инструментов

Конструкция кровати с подъемным механизмом подразумевает использование следующих инструментов:

• карандаш, рулетка и линейка, необходимые для разметки;
• шуруповерт, при помощи которого осуществляется крепление деталей каркаса;
• дрель, которой просверливаются отверстия в металлических элементах подъемного механизма;
• сверла по металлу и дереву;
• ключ и сверло под конфирматы, при помощи которых осуществляется сборка корпуса;
• электролобзик, которым раскраивается МДФ;
• утюг или промышленный фен, с помощью которых производится кромкование меламиновой лентой;
• струбцины, применяемые для фиксации корпуса при сборке;
• нож, при помощи которого обрезаются излишки ленты;
• ножовка, которой осуществляется распил досок;
• гаечные ключи и головки;
• молоток.

Необходимые материалы

Для работы потребуются следующие материалы:

• саморезы;
• конфирматы;
• металлический уголок;
• мебельные уголки;
• лист ДВП;
• доска обрезная;
• лист МДФ;
• каркас-вкладыш под матрас;
• меламиновая лента необходимого оттенка;
• газовые амортизаторы от 800 Н;
• мебельные ножки;
• болты, шайбы, гайки;
• металлическая полоса;
• стяжки;
• клей ПВА;
• металлические втулки.

Процесс создания механизма

Подъемные механизмы для различного веса кровати можно приобрести в готовом виде, однако при собственноручном изготовлении можно быть уверенным в их качестве и надежности.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели.

Процесс работы следующий:

1. Прикрутить верхнюю планку к нижней части основания. Для закрепления из уголкового металлического проката формируется планка.
2. Установить основы подъемника, состоящие из пары планок, на элементы каркаса.
3. Присоединить пару планок, отвечающих за регулировку высоты подъема и поддержание решетки в поднятом положении.
4. Установить нижнюю планку, которая является опорной и делает движение шарнирных опор более легким.

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Для формирования прогибов металлических полос, необходимых для шарнирного крепления, удобно использовать небольшой пресс. Найти его можно в слесарных мастерских.

Сначала сооружается прочное, надежное основание задуманной кровати.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

• очень удобно проводить сварочные и рихтовочные работы по кузову;
• работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
• шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
• можно совмещать профилактический осмотр с мелким ремонтом.

Как сделать надежный автоподъемник для гаража

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Как провести ремонт подъемного механизма кровати

При выходе всего подъемного механизма или его составляющих из строя лучше полностью заменить механизм. Делается это следующим образом:

1. Разобрать кровать и снять элементы старого крепежа.
2. При целостности посадочных мест – использовать их, при повреждении – сделать новые. Для этого на коробе необходимо просверлить отверстия, которых может быть три либо четыре, в зависимости от устройства и размеров основания.
3. На каркасе закрепить нижнюю часть механизма, используя болты.
4. Прикрепить к конструкции уголок от подъемной конструкции и опустить основание внутрь каркаса.
5. Просверлить требуемое количество отверстий на сторонах рамы. Необходимо учитывать расположение нижней планки.
6. Сделать зазор в 7-10 мм между коробом и рамой, затянуть болты на верхней планке.
7. Соединить систему при помощи поршней, которые следует прикрепить к верхней и нижней частям механизма.

Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно.

Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать. Самостоятельного изготовить кровать с подъемным механизмом – не самая простая задача, требующая аккуратности и внимательной работы. Однако в результате можно получить уникальное изделие высокого качества, идеально подходящее под размеры и интерьер комнаты.

Кровать готова, останется только установить на место матрас и начинать использовать мебель по ее прямому назначению.

Подъемный механизм старой конструкции своими руками

Здравствуйте, уважаемые читатели и самоделкины! В прежние времена в Германии на чердаке многих домов устанавливали вот такую лебёдку или подъёмник. Благодаря ему было очень удобно подавать наверх строительный материал, предметы хозяйства или запасы продовольствия, например мешки с мукой. Сейчас эта «мода» на подъёмники за ненадобностью ушла, но само изобретение осталось.

В данной статье Матиас, автор YouTube канала «Matthias Burger» ставит перед собой задачу реставрировать старый, а может быть и создать заново чердачную подъемную балку.

Кроме того, второй ролик слишком маленький и совсем не той формы, что нужно. Поэтому автор намерен изготовить новый ворот такого же размера, как и наружный.

Остальная обработка производится на токарном станке.

Затем он закрывает отверстие куском деревянного кругляка, чтобы отверстие можно было как следует отцентровать.

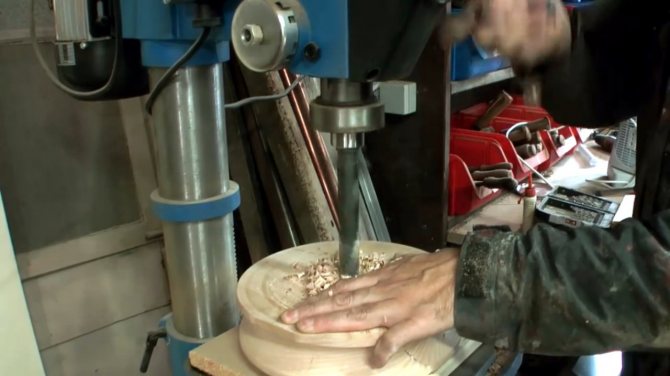

Это посадочное отверстие для подшипника высверливается сверлом Форстнера, а затем удаляется вставка.

Остается запрессовать пару подшипников с обеих сторон.

Теперь автор подыскивает подходящую стрелу для крана. Вот эта балка призвана заменить старое, полуразрушенное бревно. По своему внешнему виду она также идеально подойдёт к старом чердаку.

На теле старой балки имеются вот такие деревянные колышки. Раньше, когда сплавляли лес вниз по реке, использовали вот такие колышки, чтобы удержать и стянуть в поперечнике крайние боковые брёвна.

Мастер переносит её на новый подъёмник и устанавливает на то же место, предварительно высверлив в балке отверстия.

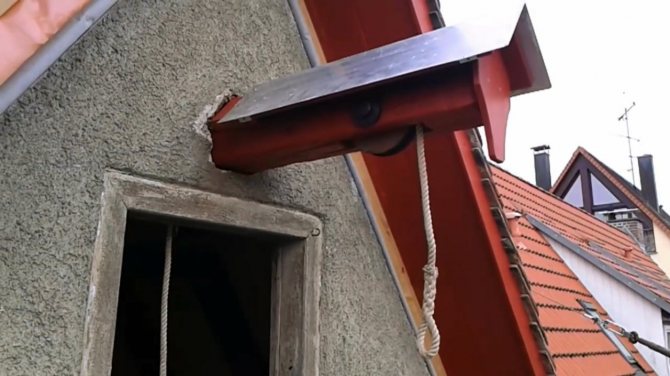

Конечно, на него следует ещё прикрутить покрытие из листового железа. Сначала вырезается заготовка необходимых размеров.

Прижав лист жести к верстаку, его достаточно просто согнуть под прямым углом.

Теперь всё готово, можно поднимать грузы!

Благодарю автора за простую, но интересную конструкцию подъемного механизма! Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.
