Меняем подшипник кпп на газели

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Как произвести ремонт КПП Газели

23.10.2017

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Для осуществления ремонта КПП на Газель вы должны знать все о устройстве раздаточной коробки, ведь разборка коробки передач — дело нелегкое. Также это необходимо для определения типа поломки. Самой популярной причиной для замены КПП у владельцев Газели является протекание масла. Она возникает из-за изношенности сальников или втулок, изношенности прокладок, а также нарушения плотности прилегания заглушек. В этом случае от вас потребуется добавка или замена масла на автомобиле, а также замена втулки.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать.

Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП.

Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Схемы устройства:

1 2 3 4

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

тиц яндекс справка

Скачать схема сборки кпп газель 5 ступка fb2

Но что делать, если у этого самого инструмента — Газели, начались проблемы с КПП? После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой ступкою, 2 газель включается с перегазовкой.

Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Запрессовка подшипника на вторичный вал КПП. Исторически сложилось так, что Газель является главной «рабочей лошадкой» всея бывшего СНГ.

Сборка КПП Саму сборку также описывать не буду, но укажу её тонкости.

Последовательность разборки коробки.Дефектовка деталей. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные Последовательность сборки коробки передач. Полная дефектовка. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Сборка. Последовательность сборки коробки передач. Смотреть видеоурок.

Другие видеоуроки в разделе Газель. Газель — причины выхода из строя редуктора заднего моста. Газель на сервисе бесплатных объявлений ПростоМесто. После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой кареткой, 2 передача включается с перегазовкой. В чем может быть косяк.  НИКЛАЙ ПЕТРЕНКО. Газель — волга. Ремонт коробки передач КПП (5 частей) Часть 5 — Замена втулки удлинителя.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике). Снимаем крышку с прокладкой

При последующей ее установке обратите внимание на совпадение. Схема устройства КПП на Газели Next

Как работает коробка переключения передач.

Как сделать ремонт при поломке, разборка и сборка. Устройство коробки переключения передач на Газелях Next. В г. Россия увидела новую Газель Некст.

Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Отличия коробки передач автомобилей Газель и Соболь заключаются в больших передаточных числах на всех передачах, кроме четвертой.

А также в более высоком корпусе рычага переключения и удлиненном нижнем конце рычага. Пятиступенчатая коробка передач на Газель ГАЗ и ГАЗ, и Соболь, устройство, принцип работы, особенности конструкции. Картер коробки передач на Газель ГАЗ и ГАЗ, и автомобилях Соболь изготовлен из алюминиевого сплава. Состоит из двух частей — переднего и заднего картеров. Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее.

Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Сборка коробки передач осуществляется в последовательности, обратной разборке. При сборке необходимо учитывать следующее. Каждая пара шестерен подбирается на заводе по шуму, поэтому замена шестерен может вызвать некоторое увеличение шума коробки передач.

Рисунок Комплект колец синхронизатора 1-й — 2-й передач: 1 — наружное кольцо; 2 — среднее кольцо; 3 — внутренне кольцо

При подборе колец синхронизатора к конусам шестерен 1-й, 2-й, 3-й, 5-й передач, заднего хода и первичного вала необходимо обратить внимание на то, чтобы кольца плотно прилегали к поверхности конуса. Кольца необходимо пр

Разборка коробки передач

1. Очистить от грязи и вымыть снаружи коробку передач. 2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

Обязательно снимать стопорное большое кольцо, иначе не разъедините коробку.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъединить передний и задний картеры коробки передач.

Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления.

При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца, если они были установлены.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их.

Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым шток 1 включения 1-й и 2-й передач, а последним шток 2 включения 3-й и 4-й передач.

При снятии штока включения 3-й и 4-й передач следить за тем,

чтобы не потерять стопорный палец, установленный в отверстии штока.

Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

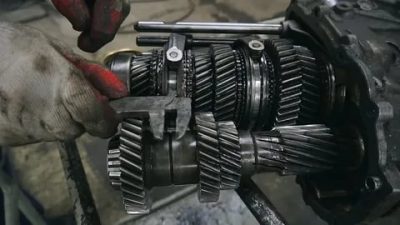

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

Переборка КПП

Чтобы произвести ремонт и замену деталей, нужно знать как разобрать саму коробку Газели. Да, разбирать придется в любом случае.

Здесь есть своя цепочка действий:

крышка подшипника – ось заднего входа (втулка) – сапун – разъединение картеров – крепление вилки переключения скоростей (предварительно поставив машину в режим заднего хода) – корпус рычага и прокладка – фурнитура фиксаторов – штоки переключателя (порядок – 1, 2, 5, задний, 3, 4) – ось заднего хода и съем кольца фиксатора подшипника заднего вала – съем самих валов.

Схема может показаться сложной, но при личном взгляде на коробку все станет понятно. Вот так выглядит самостоятельное снятие, или замена КПП Газель.

Установка всей системы производится в обратном порядке. Главное, не забыть аккуратно разложить снятые детали, чтобы при обратном процессе не запутаться.

Возможные неисправности и ремонт

Ремонт КПП ГАЗель Некст может потребоваться в следующих случаях:

1. Шум, посторонние звуки около узла. Если они возникают в состоянии полностью выжатого сцепления, причину необходимо искать в подшипниках. Шум во время движения указывает на поломки шестеренок. Износ первичного и вторичного вала или его шестеренок — причина посторонних звуков во время движения на четвертой передаче. Независимо от режима трансмиссия шумит при отсутствии масла.
2. Отсутствие возможности выключить или переключить передачу. Сначала стоит проверить сцепление и проконтролировать функциональность педали. Неисправности муфт и синхронизатора становятся причинами сбоев в запуске 3,4 скоростей.
3. Вылет скорости.

Во всех случаях потребуется снять коробку для диагностики, осмотреть детали и механизмы. Наличие схемы позволит самостоятельно провести несложные ремонтные мероприятия. В противном случае лучше обратиться в сервисный центр.

Посторонние звуки при работе узла

Коробка передач может издавать различные звуки в зависимости от того, в каком режиме она работает. Если посторонний звук слышен только тогда, когда сцепление полностью выжато, то причина в подшипнике. Он находится на первичном валу трансмиссии. Если включить передачу и двигаться, то скрежет говорит о сломанных или износившихся зубьях на шестеренках передач.

Посторонние звуки при включенной четвертой передаче говорят об износе первичного вала, а также подшипников на этом валу и на вторичном. Если в узле нет масла, то трансмиссия будет шуметь вне зависимости от рабочих режимов.

Выявить точную причину звуков поможет разборка коробки передач ГАЗ-53 с последующей дефектовкой и заменой деталей. Однако иногда трудно при осмотре определить поломку. Максимум внимания уделяется элементу, находящемуся рядом с шумной передачей. Часто коробка воет. Особенно ярко это проявляется при движении на пониженных скоростях. Для 53-го ГАЗона данный звук вполне нормальный.

ᐈ Ремонт КПП Газель Киев — Цены 2021, Стоимость Услуг

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Профессиональный ремонт АКПП в Киеве – услуга сложной ремонта, востребованная среди многих автовладельцев. Самой распространённой причиной полоски автоматической коробки переключения передач является неправильная эксплуатация. Чтобы найти и устранить причину выхода и з строя, требуется специализированное оборудования и профессиональный опыт у мастера. Выбрать специалиста с глубокими знаниями для проведения ремонтных работ можно с помощью сервиса Kabanchik.

Когда нужен ремонт коробки передач?

Конечно, проще всего правильно использовать коробку передач и не допускать поломок. Для этого достаточно не допускать резкого увеличения скорости, при езде на песке, мокром и покрытом снегом асфальте не допускать буксования, не превышать скорость выше отметки в 150 км/час (или, как вариант, почаще менять масло в коробе передач). Но если условия соблюсти не удалось, понадобится ремонт коробки передач – признаки его актуальности следующие:

• масло обрело черный или темно-коричневый цвет;
• чувствуется резкий запах гари;
• в АКПП раздаются шумы;
• автомобиль едет рывками;
• происходит вытекание масла.

Любой из этих признаков – достаточно серьезный, поэтому обращаться к специалисту нужно незамедлительно. Что представляет собой процесс ремонта? Это восстановление функций согласно заводским требованиям к трансмиссии. Учитывая сложность узла, к работам нужно допускать только опытных мастеров, имеющих специализированное оборудование для диагностики и проведения ремонтных работ.

Особенности ремонт автоматической коробки передач

Трансмиссия – ключевой элемент автомобиля. В современных моделях предусмотрена электронная система управления коробкой передач вместо устаревающей гидравлической. Поэтому квалификация мастера должна быть соответствующей. Виды услуг при восстановлении АКПП:

1. Диагностика и ремонт АКПП. В процессе возможно проведение пробного выезда с мастером, использование средств компьютерной диагностики для выявления скрытых поломок.
2. Вскрытие поддона. Это необходимо для анализа состояния масла и поиска изношенных узлов и материалов.
3. Определение неисправностей. Составление списка обнаруженных поломок и методов их устранения.
4. Ремонт гидроблока коробки передач и прочих узлов. Если есть возможность, мастер проведет работы без снятия трансмиссии.

Ремонт может быть частичным (именно его осуществляют без снятия), капитальным (предполагается замена ключевых элементов). Также при необходимости мастер проведет полную замену трансмиссии на новую с аналогичными характеристиками.

У кого заказать ремонт коробки переключения передач?

Ремонтные работы и техническое обслуживание коробки передач – сложные задачи. Однако все владельцы автомобилей заинтересованы в оптимизации затрат на услуги мастера, но без потри качества. Это реально, если поручать работы частным проверенным исполнителям, работающим без наценок. Наш сервис поможет найти такого специалиста или небольшую бригаду.

Стоимость ремонта АКПП и МКПП Цена, грн.

Ремонт АКПП (снятой)	от 3500 грн.
Ремонт АКПП полный привод 4Х4 (снятой)	от 3700 грн.
Ремонт МКПП (снятой)	от 3000 грн.
Дефектовка АКПП (без ремонта)	от 700 грн.
Дефектовка коробки передач CVT (без ремонта)	от 800 грн.
Дефектовка МКПП/раздатки (без ремонта)	от 450 грн.
Снятие АКПП передний привод	от 1500 грн.
Снятие АКПП полный привод	от 1600 грн.
Снятие коробки передач CVT	от 1550 грн.
Снятие МКПП	от 1100 грн.
Установка АКПП передний привод	от 1500 грн.
Установка АКПП полный привод	от 1500 грн.
Установка коробки передач CVT	от 1300 грн.
Установка МКПП	от 1100 грн.
Ремонт АКПП со снятием и установкой	от 4100 грн.
Ремонт АКПП со снятием и установкой полный привод 4Х4	от 4500 грн.
Ремонт коробки передач CVT cо снятием и установкой	от 5500 грн.
Ремонт МКПП со снятием и установкой	от 4500 грн.
Компьютерная диагностика ( без ремонта АКПП)	от 150 грн.
Замена масла в АКПП	от 300 грн.
Замена сальника полуоси АКПП	от 400 грн.
Замена соленоида / блока клапанов	от 950 грн.

Вам нужно только оформить задание – указать условия, предложить цену и оптимальные для вас сроки выполнения. Всего 5 минут достаточно для выбора специалиста: из нескольких кандидатов, с помощью отзывов, рейтингов и портфолио вы сможете отобрать лучшего мастера. Все исполнители на сайте проверены – это гарантирует безопасность выполняемых работ вместе с доступной стоимостью и высоким качеством.

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

• Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
• Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
• Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
• Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
• Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».
