Стартер на ВАЗ 2114 не крутит, как снять, ремонтировать или заменить?

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712.3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки. Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.
Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
Неисправность в контактной части выключателя. Контактная часть подлежит замене.
Заедает якорь втягивающего реле

Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

• Неисправна (разряжена) батарея. Замените ее или зарядите.
• Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
• Подгорание коллектора. Необходима зачистка коллектора.
• Зависание или износ щеток. Замените щетки.
• В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его

Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите красную клемму с релюхи. Это провод красного цвета.
3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
4. Снимите контакт, который удерживала эта гайка.
5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
8. Сердечник релюшки желательно сразу заменить на новый.
9. Поставьте новое реле.
10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе :

1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе: Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
4. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
5. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
6. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Статья в тему: Выбираем диски на ВАЗ 2109

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

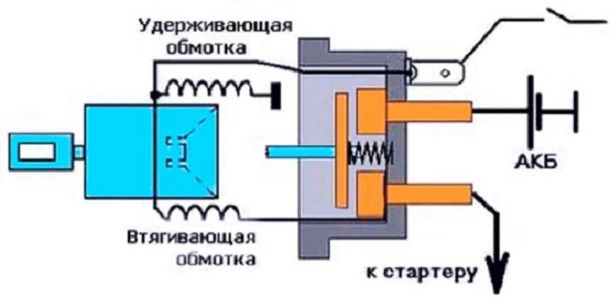

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Схема и конструкция

Предохранители на ВАЗ 2114 имеют свойство перегорать в случае превышения максимально допустимого тока, идущего по тем или другим проводам в схеме электрооборудования автомобиля. Они рассчитаны на определенную и нагрузку, и представляют собой проволочную перемычку разного сечения.

От диаметра сечения зависит, при какой силе тока произойдет разрыв перемычки.

Предохранители старого образца были продолговатые, округлой формы, перемычка крепилась на керамическом корпусе. Современные плавкие вставки плоские, вилочного типа, могут иметь два размера – стандартный и уменьшенный. Вставки имеют разные цвета в зависимости от силы тока, на который они рассчитаны. Существует определенная окраска перемычек:

• Серые – два ампера (2 А);
• Розовые – четыре ампера (4 А);
• Желто-оранжевые – пять ампер (5 А);
• Красные – десять ампер (10 А);
• Синие – пятнадцать ампер (15 А);
• Желтые – двадцать ампер (20 А).

Более мощные предохранители имеют белый (25 А) и светло — зеленый (или синий) (30 А) цвет. Определить, где находятся предохранители на ВАЗ 2114 можно, открыв капот автомобиля. На левом лонжероне (ближе к водителю) установлен основной блок предохранителей (БП), он представляет собой пластиковую прямоугольную коробку с крышкой, внутри которой находятся плавкие вставки и реле. Часто БП еще называют монтажным блоком.

Еще три вставки находятся в салоне авто – под панелью приборов с пассажирской стороны. Они расположены сверху вниз:

• Верхний предохранитель (15А) отвечает за работу бензонасоса;
• Средний (7,5 А) – контролирует цепь электрического вентилятора радиатора;
• Нижний (7,5 А) – предохраняет от перегрузки электронный блок управления двигателем. Кстати, сам ЭБУ находится рядом с плавкими вставками.

В непосредственной близости от ЭБУ размещаются в таком же порядке реле:

• Верхнее – реле бензонасоса;
• Среднее – включения электрического вентилятора;
• Нижнее – основное реле электрической цепи.

Конструкция

В состав основного БП, находящегося под капотом, входят следующие детали:

• Пластиковый корпус;
• Соединительная плата с разъемами и колодками;
• Крышка – предохраняет внутренности блока от грязи и влаги;
• Реле;
• Плавкие вставки.

Пластиковая крышка снимается очень просто – она защелкивается сверху на корпусе. По бокам корпуса есть отливы с отверстиями для крепления блока на кузове автомобиля (всего два крепления).

Схема блока предохранителей на ВАЗ 2114 для наглядности представлена ниже на рисунке. В ней хорошо видно, какого номинала устанавливаются вставки, какие есть в блоке реле, и где все элементы установлены.

Схема предохранителей на ВАЗ 2114 ничем не отличается от схемы моделей ВАЗ 2113 и ВАЗ 2115. БП этих марок полностью взаимозаменяемы. На монтажном блоке установлены следующие реле:

• К2 – «аварийки» и указателя переключения поворотов;
• К3 – стеклоочистителей;
• К4 – для контроля габаритов и света;
• К5 – электрических стеклоподъемников;
• К6 – сигнального гудка;
• К7 – нити обогрева заднего стекла;
• К8 – переключения фар на дальний свет;
• К9 – переключения фар на ближний свет.

Плавкие вставки имеют нумерацию от F1 до F20. Какая вставка за что отвечает, можно прочитать в инструкции, но на крышке блока с внутренней стороны есть распиновка блока предохранителей. По нарисованным значкам схемы даже без описания можно догадаться о предназначении вставки, или по значкам легко запомнить, какую функцию она выполняет. Например:

• Напротив F5 стоит число 20 и нарисован гудок – плавкая вставка звукового сигнала на 20 АНапротив F7 число 30 и четыре лопасти – предохранитель мотора отопительной системы, мотора омывателя лобового стекла (30А);
• Напротив F14 и F15 число 7,5 и значок фары с длинными штрихами впереди – вставка дальнего света левой и правой фары(7,5А);
• Напротив F16 число 15 и стрелки в разные стороны – предохранитель реле поворотов.

Инструкция по замене реле на ВАЗ-2114

Чтобы заменить реле, стартер необходимо снять так, как он есть, в полной комплектации. Так будет возможность проверить подшипники и щеточный узел. Для замены реле проведите следующие манипуляции:

1. Снимите с аккумулятора клемму с минусом.
2. От реле и щеточного узла отсоедините провода.
3. Открутите болты, сцепляющие стартер и картер сцепления. Извлеките деталь из ее посадочного места.
4. Открутите болты, находящиеся на креплении реле (стягивающие болты).
5. Отсоедините от стартера реле. На его место поместите новое устройство.
6. Произведите монтаж стартера.

После установки нового механизма следует произвести тестовый запуск двигателя. При правильной замене машина будет работать так, как надо. Еще одна важная рекомендация: если вы заметили, что со стартером проблемы, запускать ситуацию не стоит. Иначе могут возникнуть проблемы более серьезного характера.

Устройство стартера и принцип его работы

Стартер 14-й модели практически ничем не отличается от стартеров других марок и моделей автомобилей, и включает в себя такие компоненты, как:

• корпус;
• статор (неподвижная обмотка);
• ротор, вращающийся на опорных втулках;
• графитовые щетки с держателями;
• бендикс (зубчатое колесо, входящее в зацепление с маховиком мотора);
• вилка бендикса;
• втягивающее реле.

Устройство стартера ваз 2114

Принцип действия электростартера следующий — во время включения зажигания в катушке реле образуется магнитное поле, толкающее его сердечник вперед. Ввиду того, что стальной сердечник реле соединен с вилкой бендикса, двигаясь вперед, он толкает и саму шестерню, вызывая тем самым ее зацепление с маховиком двигателя.

Достигнув самого переднего положения, сердечник замыкает контакты, вызывая тем самым вращение ротора стартера. В результате этого бендикс приходит в движение и раскручивает маховик двигателя, тем самым инициируя пуск мотора. После того, как двигатель заработал, бендикс возвращается в исходное положение под действием возвратной пружины.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Основные причины и методы их решения

На затруднённый запуск двигателя влияет ряд простых причин, устранить которые можно самостоятельно в гараже, имея при себе стандартный набор инструментов.

Механизмы стартера (щётки, бендикс)

В процессе переборки стартера. Стрелкой указаны износившиеся щётки.

• На подержанных автомобилях на стартере изнашиваются щётки. В этом случае нужно снять крышку и заменить их на новые;
• Стартер, эксплуатирующийся длительное время, можно перебрать, прочистить все механизмы, промыть WD-40 и набить новым литолом, так как старый скорее всего закоксовался и сбился в шарики;

Топливные проблемы

В процессе замены сетки бензонасоса. Справа старая, а слева новая сеточка грубой очистки

Попадание мелких частиц мусора в бензобак . Лечится эта проблема чисткой топливной системы и заменой фильтра.

Не верные показания датчиков

Выход из строя или неправильная подача сигнала с датчиков на ЭБУ (требуется их диагностика, а в случае обнаружения неисправности – замена на новые):

1. Датчик скорости.
2. Датчик положения коленчатого вала.
3. Датчик холостого хода.
4. Датчик фаз.

Провода, фильтр и свечи

Засорившийся воздушный фильтр

• Пробиты высоковольтные провода , плохой контакт на наконечниках (окисление). В процессе визуального осмотра редко определяется, самый лучший вариант заменить на новые или заведомо исправные. Перед заменой можно почистить (продуть) контакты на старых проводах.
• Свечи залиты , получили механические повреждения или выставлен неправильный зазор. По необходимости делается следующее: вворачиваются новые, устанавливается нужный зазор или старые возвращаются на место.
• Засорение воздушного фильтра , ввиду чего ухудшилась подача воздуха в камеру сгорания двигателя. Рекомендуется заменить на новый.

Бензонасос

Бензонасос находится под задним сидением

Бензонасос не даёт нужного давления , из-за чего форсунки не распыляют топливо, а просто разбрызгивают его. Для того, чтобы отбросить этот вариант нужно померить давление топлива манометром (номинальное должно соответствовать норме в 3,2 бар).

Поломка двигателя

Снижение компрессии в цилиндрах — одна из самых страшных ситуаций для автовладельца. В этом случае, воспламеняющиеся газы попадают в картер, а новые пары не возгораются.

Подготовка к замеру компрессии в двигателе

Стартер и дополнительное реле ВАЗ 2114: почему не крутит стартер

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

Устройство пускового механизма

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

• Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
• Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
• Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
• Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
• Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
• Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Неисправности

Существуют различные признаки неисправности стартера на ВАЗ 2114:

• Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
• Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
• Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
• Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
• Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Как определить где находится реле стартера на ВАЗ-2114

Электростартер необходим для запуска автомобиля. Без этого механизма воспламенить мотор не получится. Если со стартером что-то случится, и он перестанет функционировать, машину придется заводить с толкача либо обращаться к проезжающим водителям для буксировки. Но, к сожалению, иногда можно оказаться в такой ситуации, что помощи не будет, например, если вы встали в одиночестве, да еще и в отдаленной местности, где нет проезжих машин. В таком случае спасать ситуацию придется самому

Чтобы этого не случилось, важно знать определяющую информацию о реле стартера: где оно находится, как меняется, какие неисправности можно устранить самостоятельно. Рассказываем об этом в статье

Надо понимать, что сам стартер ломается очень редко. Чаще проблемы возникают с механизмами, которые приводят его в действие. Поэтому знаний об одном только стартере будет недостаточно. Водитель отечественного автомобиля должен изучить всю систему запуска мотора. Это поможет выходить из трудных ситуаций и экономить на сервисном обслуживании.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

1. Осуществить проверку идущей к реле проводки на наличие обрыва.
2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

• сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
• снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Порядок замены реле стартера

1. Отключить, удалить аккумуляторную батарею.
2. Снять воздушный фильтр.
3. Отключить подведенные провода.
4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.
