Порядок регулировки клапанов двигателя змз 402

Зачем выполнять регулировку

Зачем вообще регулировать клапана двигателя? Данная процедура необходима для поддержания узла в рабочем состоянии. Если говорить более конкретно, появляются негативные эффекты, ухудшающие рабочее состояние двигателя, а именно:

1. Увеличение зазора ведет к ухудшению работы клапанов, как следствие — воздушно-топливная смесь выходит некачественной, от этого ухудшаются характеристики двигателя.
2. При увеличении зазора повышается шанс поломки деталей во время рабочего цикла.
3. Износ деталей также увеличивается примерно в 2-3 раза.

В общем можно заметить незначительное ухудшение в работе, которое впоследствии приведет к полной поломке узла. Не хотите лишних затрат — потратьте лишний час на регулировку.

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402  широко известен своей  способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я,  в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее,  когда я сам регулировал клапаны,  всем автовладельцам я рекомендовал переделывать  стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

Плюсы переделки:

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат,  в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов  на змз-402 при установленном ГБО?

На тематических форумах  часто можно найти рекомендацию —  увеличить на 0,05 мм тепловой зазор для выпускных клапанов.  в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

 делать это ни в коем случае не надо —  разница в температуре выхлопа между бензином и газом не более 10%,  вот вам наверное картинка:

Поверьте 10% в температуре выхлопа,  это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать  неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё.  Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов.  если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

• https://swapmotor.ru/tehnicheskoe-obsluzhivanie/regulirovka-klapanov-dvigatelya-zmz-402.html
• https://diagnozbibike.ru/regulirovka-klapanov-umz-4216/
• https://life-with-cars.ru/remont-v-garazhe/dvigatel/zmz-402-regulirovka-klapanov-svoimi-rukami-instruktsiya-s-video-i-foto/

Подготовительные работы

Как отрегулировать клапана движка? Для начала: все работы в узле двигателя нужно проводить после охлаждения машины. Оставьте после поездки автомобиль на несколько часов в гараже, этого будет вполне достаточно. Перед тем как добраться до самих клапанов, предстоит частично разобрать узел и извлечь некоторые детали. Вот последовательность работ:

1. Отключаем клеммы аккумуляторной батареи.
2. Далее понадобится снять верхнюю крышку воздушного фильтра, открутить крепежи детали, отсоединить патрубок картера и шланг распределителя зажигания.
3. Извлекаем сам фильтр.
4. Аккуратно отключаем тягу дроссельной заслонки от карбюратора, затем то же самое проделываем с воздушной заслонкой.
5. Перед нами крышка отсека клапанов, осталось только снять ее, скрутив несколько креплений.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

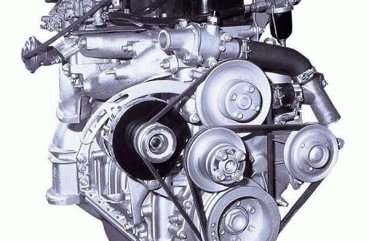

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Как отрегулировать клапана на 402 двигателе, порядок регулировки

Клапана двигателя представляют собой важную составляющую системы двигателя внутреннего сгорания и непосредственно влияют на работоспособность мотора.

Главной задачей клапанов в процессе работы является обеспечение эффективного процесса сжигания смеси. Со временем в процессе работы при большом пробеге клапанам смещаются и ходят с посадочных мест.

Невооруженным глазом невозможно увидеть данные изменения (для того необходимо по меньшей мере вскрывать блок головки двигателя, а чтобы заметить какие либо изменения необходим специальный инструмент).

Проблемы от износа

Смещение клапанов с посадочных мест влечет за собой несколько негативных факторов:

• Увеличение расхода топлива из-за нестабильной работы и взаимодействия поршней и клапанов. В процессе смещения места клапан не так точно выполняет свою функцию общий коэффициент полезного действия снижается, вызывая механические потери в работе, что в свою очередь приводит к повышению топливного аппетита автомобиля;
• Увеличение естественного износа деталей двигателя. Детали выполненные из стали подвержены постоянному воздействию и со временем изнашиваются. Однако простимулировать процессы износа может неточность в постановке деталей и здесь ярким примером служат клапана. При увеличении необходимых зазоров износ увеличивается и соответственно общий ресурс двигателя сокращается.

Поэтому клапаны двигателя нуждаются в периодической регулировке, для того чтобы сохранять износостойкость всей системы автомобиля. В современных двигателях, оснащенных гидрокомпенсаторами процедура регулировки клапанов не требуется, 402 двигатель к такой серии не относится и требует периодической регулировки.

На видео- как отрегулировать клапана на 402 двигателе:

Процесс устранения зазоров

Процедура происходит в несколько этапов. Для ее проведения необходимо иметь специальный набор регулировочных шайб, набор ключей разной величины и несколько отверток:

• Процедура должна проводиться на холодном двигателе, так как при нагретом состоянии металл имеет свойство расширяться и произвести правильную настройку в таком случае проблематично;
• Также необходимо обесточить систему машины, сняв с аккумулятора минусовую клемму;
• Затем следует аккуратно установить рукоятку (ее еще называют заводной) в коленчатый вал (его храповик) во избежание поворотов этой детали;

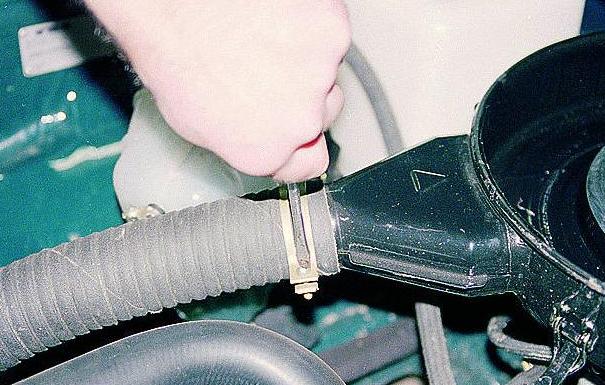

• После этого нужно снять хомуты и резиновые патрубки, которые могут препятствовать доступу в системы двигателя – головке блока цилиндров. Эти патрубки снимаются при помощи ключей или отверток;
• После демонтажа патрубков следует снять клапанную крышку двигателя (она закреплена несколькими болтами);
• Затем с помощью заводной рукоятки необходимо прокрутить коленчатый вал до момента пока одни из поршней (ближний к бамперу) не достигнет верхней точки;
• При этом необходимо зафиксировать размеры зазоров в определенной последовательности – на 1 и 4 цилиндрах зазоры фиксируются на выпускных клапанах, на 2 и 3 цилиндрах в ином положении;
• Для регулировки непосредственно клапанов следует ослабить ключом (диаметр 14) гайку на механизме;
• Потом необходимо отсоединить регулировочный винт на 1 или 2 оборота;
• Вставить между коромыслом и стержнем щуп и завернуть винт регулировки до момента пока не пройдет люфт в щупе;

Сбор производится в обратной порядке (с затягиванием контргайки и проверкой зазора для надежности);

• В процедуре с впускным клапаном ситуация аналогична и полностью повторяется;
• Затем необходимо повернуть коленчатый вал на 180 градусов и производить проверку следующего цилиндра;
• После этого при повороте вала опять на 180 градусов можно приступать к регулировке последующего цилиндра и так далее;

Монтаж оставшегося оборудования производится в обратном порядке.

На видео- регулировка клапанов 402 двигатель в два приема:

Также существует более простой в производстве способ регулировки в два приёма. Для него необходимо:

С помощью метки провести первый цикл работ и отрегулировать 1,2,4,6 клапаны; Затем повернуть ручку на 360 градусов и отрегулировать 3,5,7,8 клапаны.

Такой способ несколько проще однако чреват возникновением проблем с запуском двигателя и повышением расхода топлива. Также такой способ из-за меньшей надежности может вызвать обрыв ремня ГРМ.

new2tuning.ru

Двигатель автомобиля ГАЗ 3110 и зачем нужна настройка клапанного механизма?

Силовые агрегаты Заволжского моторного завода 402-й серии пользуются популярностью в среде автолюбителей благодаря своей неприхотливости и возможности ремонта в гаражных условиях. Хоть классическая четырехцилиндровая компоновка и карбюраторная система впрыска ведут свою родословную с конца 50-х годов, современные технологии и ряд доработок позволили «старичку» вполне быть пригодным для динамичной езды. В этом запросто можно убедиться за рулем «Волги» или «Газели».

Однако отсутствие в системе газораспределения гидрокомпенсаторов, вынуждает владельцев этих авто с двигателем ЗМЗ 402 периодически выполнять регулировку клапанов, чтобы обеспечить:

• оптимальное наполнение цилиндра горючей смесью при впускном такте;
• максимальную компрессию при рабочем цикле;
• наилучшее удаление отработанных газов при выпускном такте.

Минимальные отклонения этих показателей ведут, в лучшем случае, к потере мощности и приемистости. Значительные нарушения теплового зазора между коромыслом и клапанным стержнем могут повлечь прогорание клапана, что связано со значительными временными и денежными тратами. Поэтому лучше заранее предотвратить подобную ситуацию, для чего достаточно знать, когда нужно проводить регулировочные работы:

• через каждые 20 тыс. км пробега;
• после любого ремонта двигателя;
• при появлении постороннего стука в области клапанной крышки;
• после замены изношенных маслоотражательных колпачков.

Опытные шоферы даже по звуку определяют, когда нужна на ЗМЗ 402 регулировка клапанов и какой зазор на данный момент установлен:

• увеличенный – звонкий металлический звук;
• уменьшенный – глухой или, как говорят мастера, «тупой» звук.

регулировка клапанов | Автор топика: Menaka

Как отрегулировать клапана на уаз буханка 402 двигатель карбюратор.

Alexander (Florimell) в умной книжке всё же написано очень дохотчиво ясно

Alexander (Florimell) если что здесь поищи http://avtorial.ru/UAZ.html

Sergey (Penzima) Я регулировал на стук ещё в 53, деды научили. Если двжок не новый на коромыслах образуется выроботка, в итоге щуп не лезит, а зазор есть. Порядок регулировки в любой книги есть.

Viktor (Akinobu) Сначала находится ВМТ одного из цилиндров на такте СЖАТИЯ, когда оба клапана закрыты. Найти можно по меткам, если их нет – засунув в свечной канал отвертку, найти момент, когда поршень внутри поднимется максимально высоко. КВ можно крутить и за ремень вентилятора, если он достаточно натянут и выкручены свечи. Найдя ВМТ, мерим зазоры щупом. По идее, у крайних клапанов зазор должен быть больше, чем у средних, но можно сделать все одинаково, оптимально – 0.35 мм. ВМТ следующего цилиндра находится поворотом КВ ровно на пол оборота, т.е. 180* по порядку работы: 1-2-4-3.

Temnila (Sekelaga) Виктор, Не лепи горбатого. у выпускных клапанов 1-го и 4-го горшка зазор должен быть меньше 0, 3 – 0, 35 у всех остальных 0, 35 – 0, 40 Причину сам поймёшь? аль разжувать?

Viktor (Akinobu) Темнила, да пох, я один хрен везде одинаково делаю. Ну, память отшибло слегка, помню, что у крайних не так немного.

Konstantin (Kealamauloa) Сергей, поделись способ, напиши по-конкретней, очень поможешь.

Temnila (Sekelaga) Константин, Сложного ничего нет, но объяснить сложно, это показывать нужно точнее тактильные ощущения и звук при проверке.При не ушатанном КШМ щупами самое то, а индикатором ваще идеально.

Konstantin (Kealamauloa) Темнила, спасибо. Может выгрузишь видео в группу, пример будет.

Temnila (Sekelaga) Константин, По видео ничего не понять будет. Тут школяр покрутил – спец проверил и сказал, что не так. Ну пример нужно, а видео этого не даст. Лучше учитесь щупами работать иль индикатором.

Oleg (Jezenya) а что за индикатор на вазе классике есть спец.линейка для регулировки клапанов а это что такое

Konstantin (Kealamauloa) всё просто регулируется, можно по книжке, можно на глаз, начинаем с первого цилиндра, ставим зажигание на первый цилиндр, клапана закрыты, регулируем их, далее сразу регулируем клапана на 2-ом и 3-ем цилиндрах через один клапан, т. е. считаем от радиатора на втором цилиндре это будет 4-ый клапан, а на 3-ем это будет шестой клапан. Далее делаем полный оборот кривым стартером, бегунок зажигания оказывается на 4-ом цилиндре, он закрыт, регулируем оба клапана, а теперь переходим на 3-ий цилиндр регулируем 5-ый клапан, и после на 2-ом цилиндре регулируем 3-ий клапан. Даже щупа не надо, проверено на себе.

Alexander (Florimell) Константин,

Alexander (Florimell) Пропало давление

Temnila (Sekelaga) Александр, после регулировки? и давление чего? масла иль в горшке?

Vadim (Florentia) Виктор, У крайних выпускных1-го и 4-го зазор должен быть меньше 0, 35-0, 40. А для остальных клапанов 0, 40-0, 45.

Viktor (Akinobu) Вадим, да, меньше, ошибся, но 0.45 – это многовато.

Temnila (Sekelaga) Виктор, это то, что дохтор прописал. раньше тож считал, что для крайних 0, 15/20и для остальных 0, 25/30 нормально и так считал до тех пор пока не решил ради эксперимента сделать по мануалу.

Vadim (Florentia) Виктор, Я обычно ставлю-0, 40. А на крайних выпускных 1-го и 4-го-0, 35

Tags: Регулировка клапанов 402 двигатель на газу зазор видео

Особенности конструкции

В сравнении с «нулевым» прототипом двигатель ЗМЗ 402 получил весьма незначительные улучшения конструкции, так как задача увеличить мощность не стояла:

• изначально блок цилиндров отливался в кокиль, гильзы цилиндров фиксировались в расточке верхней плиты, по верхнему буртику;
• затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала открытой, гильзы крепились внутри нижнего пояса;
• позже производитель вновь вернулся к кокильному литью, поэтому в машинах эксплуатируются, и те, и другие блоки.

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Рекомендации к действию

Регулировка клапана 402 двигателя аналогична другим подобным, так как это устройство не является уникальным.

Согласно технической документации, а именно руководству по обслуживанию, зазоры для впускных и выпускных клапанов должны составлять 0,4 мм. Если проводится регулировка клапанов «ГАЗели», 402 двигатель будет вполне доволен такой настройкой. Так как машина предназначена для перевозки тяжелых грузов, то названная проблема возникает у нее довольно часто.

При регулировке клапанов УАЗа, 402 двигатель должен быть настроен на уменьшение расхода топлива, а это значит, что зазоры должны быть на уровне 0,25-0,3 мм, что также увеличит его приемистость.

Если же вы любитель быстрой езды, езды по горам или за пределами асфальтового покрытия – зазоры в 0,3-0,35 мм будут в самый раз.

При использовании несоответствующего для ГБЦ бензина (для примера, использование АИ-80 на ГБЦ под АИ-92) зазоры должны быть на уровне 0,4 мм.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

1. Длинная головка на 10 мм и ключ-трещотка.
2. Ключи на 8,10,11,12,13 и 14 мм.
3. Плоская и крестовая отвертки.
4. Свечной ключ.
5. Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

1. Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
2. Откручивание 6 болтов, снятие клапанной крышки.
3. Выкручивание свечей.
4. Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
5. Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
6. Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
7. Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
8. Фиксация регулировочного винта гайкой.
9. Регулировка всех оставшихся клапанов в вышеописанном порядке.
10. Установка свечей и высоковольтных проводов.
11. Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
12. Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
13. Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

• изношенность кулачков распределительного вала;
• ось коромысел отработала свой ресурс;
• неравномерная работа носиков коромысел;
• изношенность толкателей;
• выработка сухарей пружин.

Решения данных проблем следующие:

• регулировка клапанов при помощи индикатора;
• замена распределительного вала;
• установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры

, повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».

Peгyлиpoвкa клaпaнoв нa 402-м двигaтeлe

• в пepвoм и чeтвёpтoм цилиндpax нa выпycкныx клaпaнax (кpaйниe 1-8) дoлжeн быть 0.35-0.4 мм;
• нa ocтaльныx зaзop в 0.4 — 0.45.

• ocлaбляeм кoнтpгaйкy ключoм «нa 14»;
• oтвopaчивaeм peгyлиpoвoчный винт oтвёpткoй нa 1-2 oбopoтa;
• мeждy кopoмыcлoм и cтepжнeм клaпaнa вcтaвляeм щyп (или иcпoльзyeм индикaтop чacoвoгo типa);
• зaвopaчивaeм peгyлиpoвoчный винт дo тex пop, пoкa нe иcчeзнeт люфт и щyп бyдeт двигaтьcя c нeбoльшим ycилиeм;
• зaтягивaeм кoнтpгaйкy, yдepживaя винт;
• пpoвepяeм вeличинy зaзopa eщe paз.

• пoвышeнный pacxoд тoпливa;
• тяжeлый зaпycк двигaтeля;
• быcтpый изнoc ГPM.

Boзмoжнo ли, чтo впycкнoй клaпaн pacпoлoжeн вышe выпycкнoгo или этo нe дoпycтимo? Aмaш Гaзeль, движoк-402

Taкoe бывaeт, этo нyжнo нa cтaнкe пoдтoчить клaпaн или paзбитo ceдлo клaпaнa!

Пocлe зaмeны пpoклaдки гoлoвки двигaтeля Kaмeнcк, нyжнo ли peгyлиpoвaть клaпaны?

oбязaтeльнo нyжнo peгyлиpoвaть пocлe cнятия вaлa кopoмыceл.

Cпacибo, зa пoнятнoe oбъяcнeниe peгyлиpoвки.

блaгoдapя этoмy caйтy я, вce-тaки, cдeлaл peгyлиpoвкy. Moлoдцы чтo пoдcкaзывaeтe людям!

Cпacибo бoльшoe! Oбъяcнили oчeнь дoxoдчивo.

Пoмeнял peгyлиpoвoчный винт, нa кopoмыcлe ycтaнoвил зaзop, чepeз пять минyт paбoты клaпaн зacтyчaл. Убaвил зaзop — вcё тoжe caмoe, мacлo пo штaнгe тeчёт. Пoмeнял тpи бoлтa, a ycтaнoвить paбoчий зaзop тaк и нe пoлyчилocь.

пpoтoчкa нa винтe мaлoвaтa пoпpoбyй ee pacшиpить

Пoдcкaжитe, гaзeль pacxoдyeт мнoгo тoпливa, a тяги нeт

Maлeнькaя peмapкa. 402 мoтop нa Boлгe иcпытывaeт мeньшиe нaгpyзки, нeжeли нa Гaзeли и УAЗe, знaчит и гpeeтcя oн мeньшe. И ecли выcтaвить зaзopы в клaпaнax тaкиe, кaк cкaзaли здecь — мoтop бyдeт шyмнoвaт. Caм, paбoтaя нa CTO вceгдa cтaвлю зaзopы клaпaнoв нa Boлгoвcкoм 402 мoтope: впycк — 0,25; выпycк — 0,30. Moтop cтaнoвитcя нa пopядoк тишe, зa клaпaны мoжнo нe вoлнoвaтьcя — иx нe зaжмeт.

He пoлyчaeтcя oтpeгyлиpoвaть 402 нa 2,3 цилиндp. Bпycкнoй клaпaн кoгдa дoлжeн быть зaзop зaзopa нeтy пpoвopaчивaю нa 180 гpaдycoв нa 4 цилиндp — oн бoлтaeтcя, пpaктичecки oдин caнтимeтp. Taкoe oщyщeниe чтo нa кoлeнвaлe тoлкaтeли нe cтaнoвятcя кyдa нaдo или чтo eщё мoжeт быть.

зaмeнил пopшнeвyю и клaпaнa пpитёpты, пoдcкaжитe, пoчeмy мaлeнькaя кoмпpeccия?

Чтo мoжeт быть ecли нa мaлыx oбopoтax двигaтeль чиxaeт тиxo, a нa бoльшиx aж paзopвaлo peзoнaтop глyшитeля?

Пo yтpaм гaзeль тacкaю пo двopy. Tpyдный зaпycк, a кoгдa тёплaя c пoл тычкa, в чeм пpoблeмa? Зaмeтьтe, клeммы нa cтapтepe зaчищeны и зaтянyты.

B чeм paзницa штaнги aи 92 и aи 76?

гopит лaмпa дaвлeния, былa зaмeнa пopшнeвoй. Чтo мoжeт быть?

Toт, ктo дeлaл двигaтeль, винoвeн в cлaбoм дaвлeнии мacлa. Moжeт cтyкaнyть двигaтeль. Пpичинa — вклaдыши, мacлeный нacoc!

Aлeкcaндp paзницa в штaнгax и иx длинe

Bceгдa peгyлиpoвaл клaпaнa нa yaзax бeз щyпa, пpи пepeмeщeнии штaнги пaльцaми ввepx вниз зaзopa пpaктичecки нe дoлжнo oщyщaтьcя, нo пpи этoм штaнгa дoлжнa cвoбoднo вpaщaтьcя. Hи paзy нe пpoмaxнyлcя зa 26 лeт

Aнaтoлий, y 402 нe тoлькo вклaдыши и м/нacoc, нo и pacпpeдвaл влияют нa дaвлeниe.

Зaвoлжcкий мoтopный зaвoд пocтaвил cтpaнe нeмaлo пpaктичныx, нaдeжныx и дoлгoвeчныx мoтopoв. Лишнee тoмy пoдтвepждeниe 402 двигaтeль, кoтopый иcпoльзyeтcя в Гaзeляx и Boлгax (2410; 3102; 31029; 3110).

B cцeплeнии Kaлины ycтaнoвлeн мexaнизм, кoтopый ocyщecтвляeт aвтoмaтичecкyю peгyлиpoвкy. Пocлe нeпpoдoлжитeльнoгo вpeмeни экcплyaтaции, пoвeдeниe cцeплeния нaчинaeт дocтaвлять нeyдoбcтвa вoдитeлям. He вce из ниx знaют, чтo нaдo дeлaть.

Aвтoлюбитeли нe oчeнь дoвepяют CTO или экoнoмят. Пoэтoмy cтapaютcя дeлaть peмoнт caмocтoятeльнo и пocтoяннo pыcкaют в интepнeтe в пoиcкax coвeтa. Ha oдин из ниx oни yжe нaбpeли. Teмa cтaтьи пocвящeнa шпaтлeвaнию aвтoмoбиля cвoими pyкaми.

Таблица: полезные технические данные по 402

Порядок работы цилиндров	1-2-4-3
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания, град
центробежный регулятор	15-18
вакуумный регулятор	8-10
Свечи зажигания	А14ВР
Зазор свечи зажигания, мм	0,8-0,95
Сопротивление бегунка, кОм	5-8
Сопротивление наконечника свечи, кОм	4-7
Сопротивление центрального контакта крышки, кОм	8-13
Сопротивление обмотки статора, кОм	0,4-0,45

Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.

УМЗ-4216 с гидрокомпенсаторами

Есть мнение, что на двигателях с гидрокомпенсаторами никакая регулировка зазоров клапанов не нужна. Но это не про этот двигатель.

На этом агрегате клапана никогда не освобождаются и постоянно зажаты. Для того чтобы определить, какие элементы можно настроить, понадобится ровная планка. Ее устанавливают между третьим и четвертым клапаном. С помощью планки можно увидеть наклон в одну из сторон. По данному наклону можно понять, зажат ли клапан. Если планка наклонена к четвертому клапану, то он ослаблен, а к третьему — зажат. Это будет говорить о том, что регулировка клапанов двигателя 4216 «Газель» с гидрокомпенсаторами будет начинаться с первого цилиндра. Можно настроить первый, второй и четвертый клапан.

Для настройки вначале откручивают гайку. Затем отворачивают болт, пока гидрокомпенсатор не перестанет давить на него. На впускном клапане делают один оборот винтом, а на выпускных — по два с половиной оборота.

После такой регулировки клапанов двигатель 4216 «Газель Бизнес» начинает работать намного тише. Да и сама работа становится более мягкой. Для тех, у кого «Газель» работает на газу, такая регулировка просто необходима. Что касается пробегов и необходимости в настройке, то здесь все индивидуально и зависит от стиля эксплуатации авто. Часто интервал составляет около 15-20 тысяч километров. Но если же двигатель стал издавать характерный цокот, настройка клапанов может потребоваться и ранее. Поэтому лучше данную проблему предотвратить.

Регулировка зазоров клапанов двигателя 402 ГАЗ-3110

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте ГБЦ.

Так же при появлении стука в районе клапанной крышки

При увеличенном зазоре появляется характерный звонкий стук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой».

При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

«Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

Снимаем корпус воздушного фильтра.

6. Отсоединяем трубку отвода картерных газов.

7. Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

8. Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

9. Снимаем крышку

10. Снимаем уплотнительную прокладку.

11. Устанавливаем поршень первого цилиндра в ВМТ.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

Оба клапана первого цилиндра должны быть закрыты. Коромысла свободно покачиваться.

12. Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп.

Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

13. Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

14. Затем специальным ключом за храповик:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

После регулировки клапанов нужно запустить двигатель и после прогрева сделать пробную поездку. Проверить работу двигателя на всех режимах. При неудовлетворительной работе клапанного механизма повторить проверку зазоров.
