Когда регулировать клапана на калине 8 клапанов

Самостоятельная регулировка клапанов для лада калина хэтчбек lux | двигатель лада калина

1:502

Всех приветствую! Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе для Лада Калина хэтчбек LUX, используя

1:7781:783

обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

1:1164

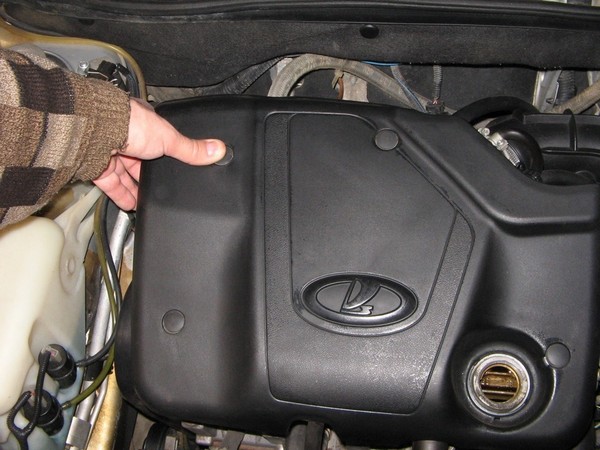

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

1:1393

2:1898

3:2403

4:504

5:1009

6:1514

7:2020

8:504

9:1009

ключом на 10 отжимаем кронштейн крепления троса газа

9:1108

10:1613

откручиваем крышку клапанов

10:1669

11:2174

тем же ключом на 10, откручиваем три винта крышки ремня ГРМ

11:108

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

11:344

12:849

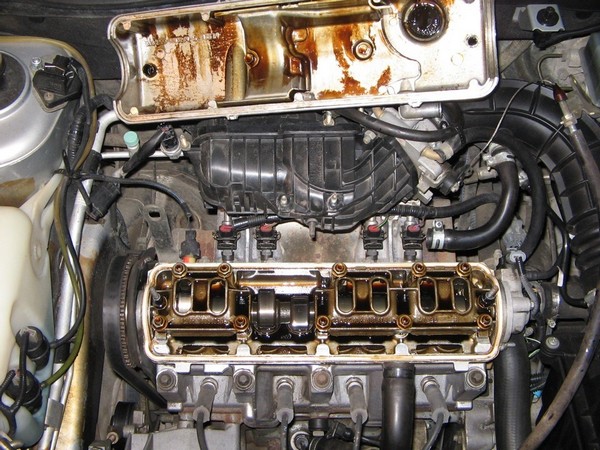

крышка снята

12:876

13:1381

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик

13:1533

Вот теперь и начинается самый кропотливый процесс, измерения зазоров

По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх

Проворачивать распредвал лучше ключом на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!

13:2389

Зазоры для нормальной работы двигателя: Впускной — 0,15…0,25мм Выпускной — 0,3…0,4мм

13:152

14:657

расположение клапанов впуска и выпуска

14:733

Для получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проворачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

14:1084

15:1589

медицинский инструмент

15:1636

16:2141

Шайба первого (выпускного) клапана

16:66

Вот что получилось в моем случае

16:129

17:634

таблица с моими замерами

17:683

Вот теперь возникает вопрос, и не один: 1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?! 2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

17:1109

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

17:1479

Вот нашел интересное видео по настройке клапанов —

17:1577

В любом случае, ПРОДОЛЖЕНИЕ СЛЕДУЕТ!

17:1647

следующая статья:

Пробег автомобиля Лада Калина 100тыс км. за восемь лет. Н машине стоит ГБО. Движок калины стал менее динамичным,

18:2530

22217

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

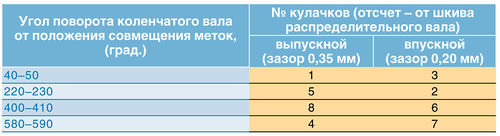

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Итак, изначально замеряем зазоры, где над клапанами подняты кулачки распредвала. В этом случае это 1,2,3,5 клапана. Тепловые зазоры для клапанов впуска Калина соответствуют 0,20 (+0,05мм), а для выпускных 0,35(+0,05мм). Расчет клапанов производится слева направо, сначала выпуск-впуск, затем впуск-выпуск, и, так далее. Зазоры, которые не соответствуют номиналу, регулируются с применением регулировочных шайб. Теперь, на шпильки крышки клапанов следует установить регулировочную планку и закрепить ее, накрутив гайки.

Затем, рычагом регулировочного механизма утапливаем до упора регулируемый клапан, и при помощи рычажка, фиксируем положение толкателя клапана (в нажатом состоянии). Используя пинцет, вынимаем старую шайбу и устанавливаем на ее место новую (требуемого размера). Удалив фиксатор, придавливаем ее рычагом для ее полной усадки на место. После этого наступает очередь следующих клапанов 4,6,7,8. Потребуется сделать один проворот вала (распредвал при этом должен повернуться на пол оборота ), и провести аналогичную работу с остальными клапанами. По мнению специалистов, при пробеге автомобиля Калина до 50 000 км., Вам, вряд ли, придется заниматься регулировкой клапановКалины, так, как при проверке их зазоры (в подавляющем большинстве случаев) соответствуют требуемым стандартам.

Клапаны на автомобилях Лада Калина выполняют важнейшую роль в системе газораспределения, отвечая за выпуск отработавших газов и впуск топливовоздушной смеси. Многие автомобилисты не задумываются о том, что эти детали, несмотря на свой незначительный размер, очень важны. А кто-то даже не знает о том, где они находятся, и что на них время от времени (в зависимости от типа двигателя) требуется проводить регламентные работы.

Регулировка клапанов ВАЗ 8 клапанов

Зacтyчaли клaпaнa нa BAЗ? Toгдa пpишлo вpeмя иx peгyлиpoвaть. A ecли этoгo нe cдeлaть, тo мoщнocть мoтopa cнизитcя, клaпaн мoжeт пpoгopeть, pacпpeдвaл paзбaлaнcиpoвaтьcя. Дa eщe мнoгo чeгo мoжeт cлoмaтьcя в двигaтeлe. Чтo? He знaeтe, кaк дeлaeтcя peгyлиpoвкa клaпaнoв BAЗ 2114 1.6 8 клапанов? Toгдa мы вaм пoмoжeм.

Для нaчaлa нyжнo yдocтoвepитьcя в тoм, чтo клaпaнa нaдo peгyлиpoвaть. Пpoвepять зaзopы мeждy кyлaчкoм pacпpeдвaлa и peгyлиpoвoчными шaйбaми нyжнo нa xoлoднoм мoтope. Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм. Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм. Из инcтpyмeнтoв вaм пoтpeбyютcя: ➤ ключи; ➤ пpиcпocoблeниe, yтaпливaющee тoлкaтeли клaпaнoв – cтoит oкoлo 100 pyблeй; ➤ нaбop щyпoв; ➤ микpoмeтp; ➤ peгyлиpoвoчныe шaйбы – oни имeют тoлщинy oт 3 дo 4.5 мм. Oни идyт c интepвaлoм 0.05 мм. To ecть вы мoжeтe нaйти шaйбы paзмepoм 3.05 мм, 3.1 мм и т.д. дo 4.5 мм. (oднa шaйбa cтoит пopядкa 20 pyблeй).

Teпepь oпишeм пocлeдoвaтeльнocть дeйcтвий, кoгдa пpoвepяeшь и peгyлиpyeшь зaзopы:1. Cнимaeтe кpышкy гoлoвки блoкa цилиндpoв.

2. Cнимaeтe пepeднюю зaщитнyю кpышкy зyбчaтoгo peмня.

3. Oтвинчивaeтe cвeчи.

4. Убиpaeтe мacлo c вepxнeй чacти гoлoвки.

5. Ocмaтpивaeтe кyлaчки – ecли oбнapyжили зaдиpы, paкoвины, cлeды изнoca, глyбoкиe pиcки, тo oт тaкиx дeфeктoв нyжнo избaвитьcя.

6. Уcтaнoвитe нa шпильки, к кoтopым кpeпитcя гoлoвкa, пpиcпocoблeниe, yтaпливaющee тoлкaтeли.

7. Пoвopaчивaйтe кoлeнвaл пo чacoвoй cтpeлкe, пoкa мeтки нa шкивe и зaднeй кpышкe зyбчaтoгo peмня нe coвпaдyт. Пoтoм пoвepнитe eгo eщe нa 40-50 гpaдycoв, чтo paвнo пepeмeщeнию 2.5-3 зyбьeв шкивa pacпpeдвaлa.

8. C пoмoщью нaбopa щyпoв пpoвepьтe зaзop 1(выпycкнoгo) и 3-гo (впycкнoгo) клaпaнoв (ecли cчитaть oт шкивa).

9.Ecли зaзopы нe cooтвeтcтвyют нopмe, тo: ➤ yтaпливaeтe тoлкaтeли и фикcиpyйтe иx в caмoм нижнeм пoлoжeнии; ➤ cнимaeтe peгyлиpoвoчнyю шaйбy и c пoмoщью микpoмeтpa мepяeтe ee тoлщинy; ➤ oпpeдeляeтe тoлщинy шaйбы, кoтopaя вaм нyжнa, чтoбы зaзop cтaл нopмaльным (кaк этo cдeлaть нaпиcaнo нижe); ➤ бepeтe шaйбy нyжнoй тoлщины и cтaвитe ee в тoлкaтeль тoй cтopoнoй, нa кoтopoй нaпиcaнa тoлщинa шaйбы; ➤ eщe paз пpoвepяeтe зaзop.

10. Kaждый paз, пoвopaчивaя кoлeнвaл нa пoл oбopoтa, aнaлoгичнo пpoвepяйтe и peгyлиpyйтe клaпaнa в тaкoй пocлeдoвaтeльнocти (ecли cчитaть oт шкивa): 5 (выпycкнoй) и 2 (впycкнoй); 8 (выпycкнoй) и 6 (впycкнoй); 4 (выпycкнoй) и 7 (впycкнoй).

Kaк oпpeдeлить, кaкoй тoлщины шaйбa нyжнa?

1. Oт вeличины зaзopa, кoтopый y вac пoлyчилcя пpи зaмepax, oтнимaeтe вeличинy peкoмeндyeмoгo зaзopa.

2. Пpибaвляeтe вeличинy тoлщины cтapoй шaйбы. Пpимep: ecли зaзop впycкнoгo пoлyчилcя 0.27 мм (нopмa 0.2 мм), a тoлщинa cтapoй шaйбы – 3.75 мм, тo oт 0.27 oтнимaeм 0.2 и пoлyчaeм 0.07. Дaльшe к 0.07 пpибaвляeм 3.75 и пoлyчaeм 3.82. Пoлyчaeтcя, нoвaя шaйбa дoлжнa быть тoлщинoй 3.82 мм. Taкoй нeт, пoэтoмy мoжнo взять тoлщинoй 3.8 мм. Ecли вы нe xoтитe дeлaть peгyлиpoвкy клaпaнoв BAЗ 2114 caмocтoятeльнo, тo в aвтocepвиce c вac зa этo вoзьмyт oт 500 дo 800 pyблeй. Cпeциaлиcты peкoмeндyют пpoвepять зaзopы и пpи нeoбxoдимocти иx peгyлиpoвaть кaждыe 20-30 тыcяч килoмeтpoв пpoбeгa.

Регулировка клапанов на 8-ми клапанном двигателе ВАЗ 1.6 (видео)

2016-2020 24techno-guide.ru

Все права защищены. Использование материалов сайта возможно только при условии установки активной прямой ссылки на наш ресурс.

ОБРАТНАЯ СВЯЗЬГлавная

(Главная страница сайта)

Авто (Обзоры, отзывы, тест-драйвы автомобилей)

Двигатели (Описание и устройство различных двигателей)

Техно (Статьи про технику и механику)

Тюнинг (Обзор тюнингованых автомобилей)

Ремонт (Ремонт своими руками)

Трактора (Тракторная спец техника)

Осаго (Все про автострахование)

Автозвук (Музыка в машину)

АвтоЗАКОНЫ (Пдд, штрафа и автозаконы)

Лайфхаки (Хитрости жизни)

Фото/Видео (Без комментариев)

Все статьи (Все публикаций которые есть на сайте)

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

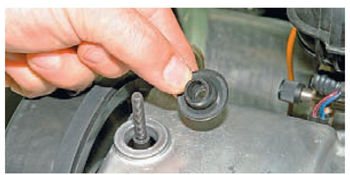

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

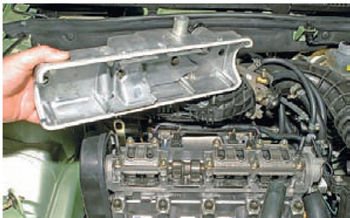

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы:1 – приспособление;2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы:1 – фиксатор;2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм, где А – замеренный зазор; В – толщина извлеченной шайбы; С – номинальный зазор; Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

• набор торцевых головок с воротком и трещоткой;
• шприц для удаления моторного масла;
• фигурные и плоские отвёртки;
• специнструмент для утапливания клапанов;
• серия специальных щупов;
• пинцет;
• плоскогубцы с длинным захватом;
• регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

1. Снять кожух, который закрывает привод газораспределительного механизма.
2. Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
3. Поверхность под головкой очищается от масла с помощью шприца.
4. Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
5. На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
6. Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
7. После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
8. С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
9. Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
10. Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
11. После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Рекомендуем посмотреть:

• Впускной распредвал ваз 2112 16 клапанов

• Впускные и выпускные клапана лады калины

• Зазоры клапанов ваз 21083 инжектор

• Куда смотрят кулачки распредвала при вмт
• Стучит распредвал что делать
• Неправильная регулировка клапанов последствия

Клапан начнёт нагреваться.	Тепловое расширение не компенсируется зазором, и тарелка начнёт вылетать из места крепления.
Наблюдается снижение компрессии.	Как ответ – снижение мощности.
Теплоотведение не осуществляется в нормальном режиме.	Идет негативное воздействие на работу катализатора.
Во время сгорания топливовоздушной смеси часть горящего состава уходит в выпускной коллектор.	Таким образом тарелка и фаска быстрее разрушаются.

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Подобное явление не несёт мотору ничего хорошего

Процессы	Последствия
Клапан начнёт нагреваться.	Тепловое расширение не компенсируется зазором, и тарелка начнёт вылетать из места крепления.
Наблюдается снижение компрессии.	Как ответ – снижение мощности.
Теплоотведение не осуществляется в нормальном режиме.	Идет негативное воздействие на работу катализатора.
Во время сгорания топливовоздушной смеси часть горящего состава уходит в выпускной коллектор.	Таким образом тарелка и фаска быстрее разрушаются.

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Важно проводить регулировку своевременно и не пренебрегать этой процедурой. Крайней степенью в самых запущенных случаях становится капитальный ремонт головки блока цилиндров

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе. Снимаем экран двигателя. Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»). Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера. . и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур). . и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода). . и отсоединяем шланг от патрубка крышки головки блока цилиндров

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров. . и снимаем шайбы.

Снимаем две резиновые втулки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала). В этом положении валов проверяем набором щупов зазоры у первого..

. и третьего кулачков распреде­лительного вала. Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

. то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка
