Замена регулятора напряжения ваз 2110 без снятия генератора

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Как можно проверить генератор на ВАЗ-2107

Генератор в автомобиле – это один из самых важных узлов, который обеспечивает стабильную работу бортовой электрической сети после запуска ДВС. В обязанности устройства также входит зарядка аккумуляторной батареи. Тем самым если устройство выйдет из строя, АКБ быстро сядет из-за того, что отсутствует зарядка. Диагностику можно провести, даже не снимая агрегат. В процессе поиска неисправности проверяются следующие элементы:

1. Ремень.
2. Диоды.
3. Конденсаторы.
4. Регулятор напряжения.
5. Обмотка ротора.

Производить диагностику рекомендуется при наличии следующих симптомов:

1. После того как был заведен ДВС, выдаваемое напряжение не соответствует нормальным значениям и спустя некоторое время стабилизируется при выключенных приборах, потребляющих электроэнергию.
2. После запуска потребляющих энергию приборов показатели снова падают.

Исходя из этой ситуации, проблема кроется в ремне, который проскальзывает по причине ослабления или естественного износа. Отработавший элемент лучше всего поменять, производить повторную натяжку уже нет никакого смысла. Проверьте состояние шкива. Ремень сидит слишком глубоко? Тогда и эту деталь нужно поменять.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

Генератор автомобиля ВАЗ

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Схема подключения генератора на ВАЗ

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Реле заряда или реле контрольной лампы

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

ТРЕХУРОВНЕВЫЙ РЕГУЛЯТОР

Заменить регулятор на новый при серьезной поломке своими силами достаточно просто, щетки, главное, правильно поставить. Также очень распространен такой вариант, когда водители сознательно выбирают для своего авто трехуровневый регулятор напряжения ВАЗ 2114

Его монтаж необходимо проводить правильно, здесь важно верно переставить защитный кожух генератора и переключить контакты на клеммах. Возможно, что лучше изначально обратиться за помощью к специалистам, чтобы не испортить весь генератор

Технически он отличается от типичного реле более продуктивным регулятором напряжения, который поддерживает напряжение на стабильном уровне постоянно, даже при резко изменяющихся условиях. На заводе к монтажу такого регулятора еще не пришли, так как считается этот вариант более дорогим.

Какие генераторы можно поставить на ВАЗ 2104

Не всегда водитель бывает удовлетворён работой штатного генератора ВАЗ. Всё дело в том, что устройство рассчитано на строго определённые нагрузки, а при подключении дополнительных электрических приборов уже не справляется со своей работой.

Поэтому владельцы «четвёрки» нередко задумываются о том, чтобы поставить новый, более мощный генератор, и его можно было без проблем использовать:

• дополнительные приборы освещения;
• новую акустическую систему;
• навигатор.

Наличие внештатных приборов и электронных устройств сказывается в первую очередь на работе генератора

Генераторы Г-222 и Г-221 в принципе идентичны друг другу, с той лишь разницей, что Г-221 вырабатывает на 5 ампер меньше. Поэтому смысла от такой замены не будет.

Наибольшей популярностью пользуются западные генераторы — «Бош», «Делфи». Однако стоит учитывать, что механизмы ВАЗ не рассчитаны на установку европейского оборудования, поэтому придётся переделывать крепления устройства.

Сами владельцы ВАЗ 2104 придерживаются мнения, что нужен непросто более мощный генератор, а прибор, у которого выше КПД:

Таким образом, владельцу ВАЗ 2104 необходимо чётко понимать, для достижения каких именно целей он хочет установить новый генератор.

Штатное устройство для оснащения ВАЗ 2104

Диагностика диодов

Для проверки потребуется мультиметр. Установите на измерителе режим омметра и подсоедините плюсовой щуп к 30-му выводу, а минусовой – на корпус генератора. Если показатели приближены к нулю – это значит, что есть пробой диодов. В ином случае, возможно, произошло замыкание в обмотке статора.

Положительные диоды проверяются путем подключения плюсового щупа к 30-му выводу, а минусового к болту, который крепит выпрямитель генератора. Отрицательные диоды можно проверить подключением плюсового контакта к болту крепления блока, а минусового к корпусу генератора.

При подключении элементов к омметру показания сначала уменьшаются, а потом возрастают (сопротивление).

ЦЕНОВЫЕ КАТЕГОРИИ

Чтобы узнать стоимость регулятора напряжения на ВАЗ 2114 желательно просто зайти на ближайший авторынок и спросить, ценовой диапазон может отличаться. Влияет на этот фактор и типаж комплектующих и регион, в котором находится магазин.

Обычно цена на двухуровневый стандартный регулятор, который ставится еще на заводе в ВАЗ 2114 и их семейства может колебаться от 300 до 1200 рублей, тут причина колебаний зависит от качества и конкретного производителя, более надежные и качественные варианты всегда будут несколько дороже своих низко качественных собратьев. Что же касается трехуровневых моделей, то их цена начинается от 1500 рублей, но и продуктивность их гораздо больше. Во время покупки желательно сразу же попросить продавца проверить работоспособность, чтобы в дальнейшем проблем не было.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Как работает регулятор напряжения

По своему конструктивному устройству трехуровневый регулятор напряжения ваз 2114 представляет собой реле с подключенными к нему транзисторной схемой и сопротивлениями, которые, в свою очередь, подключены к возбуждающей обмотке на статоре генератора.

Принцип его действия заключается в следующем — во время своей работы генератор производит ток с нестабильным, скачкообразным напряжением, использование которого напрямую в бортовой сети могло бы привести к неполадкам и даже поломкам электронного оборудования. Для того, чтобы устранить эти скачки и поддерживать вольтаж, выдаваемый генератором, на одном уровне — и нужен регулятор-стабилизатор.

Работа регулятора напряжения ваз 2114

Так, при генерировании слишком высокого напряжения, устройство включает в схему дополнительные резисторы, которые понижают вольтаж до нужного уровня. В противном случае (когда напряжение слишком мало) стабилизатор отключает все сопротивления в схеме, и выдаваемый генератором вольтаж увеличивается.

Говоря о работе стабилизатора, следует учитывать и то, что все эти подстроечные колебания напряжения происходят с высокой частотой, в результате чего общая величина напряжения в бортовой сети остается фактически неизменной.

Если же говорить простыми словами, то регулятор напряжения генератора ваз 2114 отвечает за:

• активацию электрогенератора;
• контроль выдаваемого генератором тока;
• поддержание напряжения, поступающего в бортовую сеть, на стабильном уровне.

Расположение регулятора напряжения

Для регулятора, монтируемого на 14-ю модель, стандартными рабочими параметрами являются номинальный вольтаж в 14,5 вольт и номинальная сила тока в 5 ампер.

Как подключается генератор

Генератор прежде всего является электрическим устройством, поэтому очень важно правильно его подключить. Обычно у водителей возникают проблемы с подключением, так как к корпусу нужно присоединить несколько проводков разного цвета и толщины, к тому же устройство должно иметь правильную поляризацию

Подключить генератор к системам автомобиля проще всего по этой схеме. Статор генератора имеет трёхфазную обмотку, которая соединена по схеме «звезда». Реле сигнализатора зарядки АКБ подсоединяется к выводу «ноль». Далее подключение проводить согласно схеме.

1 — аккумуляторная батарея;2 — генератор;3 — монтажный блок;4 — выключатель зажигания;5 — лампа сигнализатора заряда аккумуляторной батареи, расположенная в комбинации приборов;6 — вольтметр

Как разобраться с кучей проводов

Генератор — электрическое устройство, поэтому нет ничего удивительно в том, что к нему подводится сразу несколько разноцветных проводов. Для удобства работы можно воспользоваться этой подсказкой:

• жёлтый провод идёт от контрольной лампы-сигнализатора в салоне;
• толстый серый — от реле регулятора на щётки;
• толстый тонкий — подводится к реле;
• оранжевый выполняет роль дополнительного разъёма и обычно при монтаже соединяется вместе с тонким серым проводом.

При самостоятельном демонтаже генератора рекомендуется маркировать каждый провод и место его подключения, чтобы проще было восстановить порядок повторного подсоединения

Основные моменты эксплуатации

На автомобилях ВАЗ 2114, а также аналогичных моделях – 15-й серии, 8-й, 9-й, установлены регуляторы напряжения, которые конструктивно объединены с щеточным механизмом. Напомним, что щетки нужны для передачи напряжения питания к контактам обмотки ротора. Поэтому ресурс регулятора ограничен сроком службы графитовых щеток, а он не очень большой у них. Признаки выхода из строя прибора:

1. Заметное ухудшение яркости ламп.
2. Разрядка аккумуляторной батареи.
3. Загорается лампа со значком аккумулятора на приборной панели – явный признак поломки.

При замене стандартного регулятора напряжения на автомобиле ВАЗ 2114 необходимо выполнить следующие действия:

1. Отключить минусовой вывод от аккумуляторной батареи.
2. Отсоединить провод питания обмотки возбуждения. Тонкий с разъемом типа «мама». Проблем с этим не возникнет.
3. Выкрутить два шурупа, которыми произведено крепление корпуса прибора к задней крышке генератора.
4. Установить в обратной последовательности новый прибор.

Для проверки работоспособности вам нужно воспользоваться источником питания 12 и 16 Вольт. Первый – это, конечно же, АКБ. Второй – последовательно соединенные с ней пара пальчиковых батареек. Источник питания подключается к плюсу и минусу регулятора напряжения. Контрольная лампа должна подключаться к щеткам. Неисправность можно диагностировать по следующим признакам:

1. Не проводя проверку, замерить длину щеток – она должна быть не меньше 5 мм.
2. Лампа горит при любом значении напряжения питания.
3. Лампа не горит совсем.

Поможет только замена устройства. Стоит заметить, что изготавливать его своими руками нет смысла – стоимость колеблется в диапазоне 200-300 рублей, а срок службы не менее двух лет. Но для тяжелых условий можно поставить специальной конструкции трехуровневые регуляторы. Вот о них и стоит поговорить в заключении нашей статьи.

Зарядка ВАЗ 2106

Генераторы CS оборудованы встроенным регулятором напряжения. По своим электрическим характеристикам статор Delta, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые были использованы в более ранних генераторах. Применены стандартные шкив и крыльчатка, однако, отверстия для испытания не предусмотрено.

Устройство электрического реле:

электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

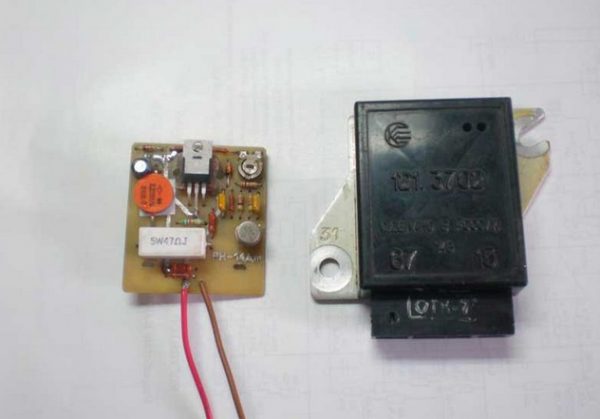

Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.

Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Пропала, причины

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора. Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию. Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.
