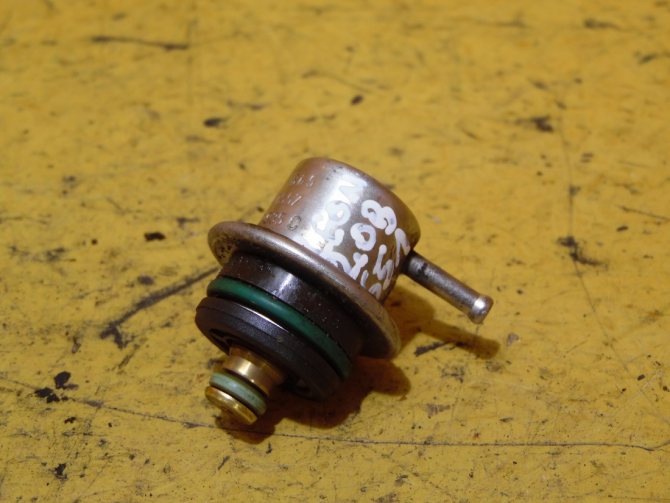

Изучаем автомобиль: для чего нужен регулятор давления топлива

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Принцип работы регулятора давления топлива

Принцип работы регулятора такой: при остановленном моторе (когда насос не нагнетает топливо), пружина через мембрану прижимает клапан к седлу на сливном канале, и он находится в закрытом положении. После запуска двигателя бензонасос качает бензин в рампу, откуда он попадает и в топливную камеру РДТ. Пока давление незначительно, из-за жесткости пружины клапан остается закрытым, что обеспечит нарастание давления.

По мере нарастания напора топливо воздействует на мембрану, и как только он превышает жесткость пружины, происходит смещение мембраны в сторону камеры разрежения, которая тянет за собой и клапан. В итоге канал «обратки» приоткрывается и часть бензина уходит в слив – происходит сброс давления до уровня, при котором пружина снова клапаном закроет сливной канал. Но как уже отмечено, регулятор давления топлива «приспосабливается» под работу двигателя. И для этого используется разрежение, создаваемое во впускном коллекторе.

Камера разрежения РДТ соединяется с коллектором, поэтому возникающее разрежение передается в указанную камеру. Влияние разрежения на функционирование регулятора рассмотрим на двух примерах:

1. Двигатель функционирует на холостом ходу. При этом режиме не требуется большой запас бензина в рампе, поскольку расход на холостом ходу минимален, а значит, и не нужно повышенное давление. При ХХ заслонка дросселя находится в закрытом состоянии, и воздух за нее не подается. В итоге в коллекторе образуется нехватка воздуха — разрежение. Это разрежение, воздействуя на мембрану регулятора, создает дополнительное противодействие жесткости пружины – ее усилие снижается и для приоткрывания клапана нужен меньший напор топлива, сброс излишков происходит при нижней границе диапазона рабочего давления.
2. Мотор работает под максимальной нагрузкой. Расход топлива на этом режиме высокий и требует увеличенное давление в рампе, по сути – его запас, чтобы хватило для нормальной работы мотора. При таком условии работы заслонка дросселя открыта и воздух беспрепятственно проходит во впускной коллектор из-за чего разрежение отсутствует. А поскольку нет разряжения, то не возникает дополнительного противодействия пружине. Для ее сжатия используется только напор топлива. В результате сброс происходит на верхней границе диапазона, что обеспечивает необходимый запас бензина в рампе.

За счет использования только жесткости пружины и разрежения в коллекторе, регулятор быстро реагирует на изменение режима работы мотора, поскольку использует для этого условия, создаваемые самым двигателем.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Регулятор давления топлива: конструкция байпасного типа

Регулятором байпасного типа топливо проводится через впускной канал (1) и перепускной клапан / порт топливного провода (2). Затем выполняется распределение топлива через выпускной канал в карбюратор (3). Момент открытия / закрытия перепускного клапана ограничен пружиной (4).

Давление топлива в карбюраторе (топливной рампе) регулируется с помощью резьбового регулировочного механизма (5). Опорный порт вакуума / наддува позволяет регулятору компенсировать потенциал наддува с применением принудительной индукции (6).

Топливные регуляторы байпасного типа характеризуются наличием линии возврата топлива от регулятора обратно в топливный бак.

Принцип действия байпасного регулирующего механизма

Топливо поступает в регулятор и далее в карбюратор (топливную рампу). По мере того, как давление топлива в поплавковой камере карбюратора (топливной рампы) увеличивается, увеличивается также силовой потенциал внутри регулятора. Далее топливный ресурс проталкивается к перепускному клапану.

Система байпасного типа: 1 – впускной клапан; 2 – порт и перепускной клапан топливопровода; 3 – выпускной канал; 4 – пружина; 5 – регулировочный резьбовой механизм; 6 — индуктор

Если достигается максимальная величина, на которую настроен регулятор (максимум, обеспечивающий оптимальную производительность), перепускной клапан постепенно открывается, благодаря чему:

• удаляется воздух,
• выравнивается расход топлива,
• стабилизируется давление.

Перепускаемое байпасной системой топливо отправляется обратно в топливный бак по возвратной топливной магистрали. Поскольку двигатель автомобиля продолжает потреблять топливо, поплавковая камера карбюратора (топливной рампы) опорожняется, вызывая падение давления в топливной магистрали.

Фактор падения давления бензина сопровождается постепенным закрыванием перепускного клапана, тем самым увеличивается расход и давление топлива в трубопроводе. Байпасной конструкцией опять же предусмотрен резьбовой регулировочный механизм увеличения силы напряжения на перепускном клапане, как в предыдущей системе.

Таким образом, изменение натяжения пружины перепускного клапана резьбовым регулировочным механизмом позволяет настроить устройство на увеличение / уменьшение давления топлива. Опорный порт вакуума / наддува работает аналогичным образом с регулятором топлива блокирующего типа.

Преимущественные стороны регулятора байпасного типа

Функция возврата, используемая в конструкции байпасного типа, обеспечивает постоянное эффективное рабочее давление на выходе. Избыточная сила сбрасывается через возвратную линию по мере необходимости.

Постоянное эффективное давление топлива позволяет устанавливать граничный параметр более точным значением, который остаётся стабильным независимо от нагрузки. Для настройки необязательно запускать двигатель в работу на холостом ходу. Достаточно включения топливного насоса.

Работа байпасной системы также обеспечивает:

• увеличение срока службы насоса,
• более тихую работу насоса,
• стабильность рабочего давления.

Байпасные регуляторы давления топлива — недостатки

При всех имеющихся преимуществах системы, недостатки всё-таки проявляются:

• высокая стоимость установки,
• сложность конструкции,
• увеличенный вес за счёт дополнительных топливопроводов и фитингов,
• чувствительность байпасной линии к атмосферным перепадам,
• недопустимо использовать байпасные линии диаметром более 15 мм,
• требуется минимум изгибов байпаса на пути к топливному резервуару.

Недопустимо для этой конструкции применение нескольких регуляторов вместе (установленные на разные давления, например, при использовании системы закиси азота) с подачей от одного насоса.

При помощи информации: FueLab

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно:  Где выгоднее купить новый автомобиль: цены на Шевроле-Круз универсал

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Причины неисправностей

Существует не так уж много причин, по которым регулятор подачи топлива выходит из строя. Элемент нельзя назвать сверхнадежным, работает он, как говорится на износ, и очень зависим от качества топлива.

Причины поломок:

1. Брак. Нечастая причина, но иногда попадаются бракованные изделия от отечественных автопроизводителей. Рекомендуется проверка запчасти перед покупкой.
2. Износ. Обычно наблюдается после 100-200 тыс. км пробега. В регуляторе мембрана становится менее эластичной, клапан регулировки давления подклинивает, слабее пружина.
3. Плохое топливо. Топливо для бензинового и дизельного автомобильного двигателя часто содержит слишком много влаги, мусор, посторонние токсины. Вода в топливе – причина ржавления металлических частей регулятора. Увеличиваясь со временем, они препятствуют его нормальному функционированию, приводят к ослабеванию пружины.
4. Забился топливный фильтр. Мусорные фракции в топливе засоряют систему, в том числе и РДТ, засоряется. Это приводит к износу пружины и подклиниванию клапана.

На заметку! РДТ обычно не ремонтируют, а заменяют новым. Но, если причина поломки – засорение, его можно прочистить.

Регулятор и обратный клапан давления топлива – функции, устройство, признаки неисправности

Стабильное поступление топлива имеет критическое значение для нормальной работы автомобильных двигателей, оснащенных системой впрыска (дизельные, бензиновые инжекторные и карбюраторные моторы). Неисправности топливной системы приводят к нестабильной работе мотора, потере динамики в разгоне, повышению расхода горючего и увеличению выбросов вредных веществ в атмосферу. Умение определять наличие неисправностей в топливной системе и понимание их возможных причин серьезно облегчает жизнь любого автовладельца.

Зачастую автолюбители путают обратный клапан и РДТ, тем более что эти устройства весьма похожи внешне и выполняют, по сути дела, одинаковую функцию – поддержание давление топлива в топливной системе автомобиля, но каждый со своими особенностями. Мы коротко расскажем о назначении и устройстве обоих этих устройств, а также опишем основные признаки их неисправности.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

• неустойчивую работу на ХХ, агрегат глохнет на холостых;
• потерю мощности, заметное повышение расхода топлива;
• замедленные реакции на нажатие педали газа;
• рывки и провалы во время разгона, в момент перегазовки;
• автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Источник

Правильный выбор и замена перепускного клапана ТНВД

Редукционные клапаны имеют крайне простое устройство, однако они постоянно подвергаются высоким нагрузкам и довольно часто выходят из строя. Неисправность клапана проявляется ухудшением работы двигателя — он теряет приемистость и на некоторых режимах заметны ухудшения его характеристик. В этих случаях необходимо демонтировать и проверить клапан, и, если он неисправен — произвести замену.

Для замены необходимо выбирать перепускной клапан того же типа и модели, что установлен на ТНВД производителем — только в этом случае есть гарантии, что клапан имеет необходимые характеристики и обеспечит нормальную работу насоса. Многие клапаны допускают регулировку давления, при котором происходит перепуск топлива — данную регулировку необходимо производить в строгом соответствии с инструкцией по ТО и ремонту автомобиля/трактора. Как правило, регулировка сводится к изменению числа шайб, подкладываемых под головку клапана, хотя здесь есть и исключения — все зависит от конкретного типа устройства.

При верном выборе, замене и регулировке редукционного клапана топливный насос будет эффективно работать на всех режимах, обеспечивая нормальные рабочие характеристики силового агрегата.

Источник

Места установки

На автомобилях система впрыска оснащена отдельной магистралью слива излишков бензина, которая идет от топливной рампы к бензобаку ( рециркуляция топлива). В таких инжекторах регулятор устанавливается непосредственно на топливной рампе (или подсоединяется к ней), поэтому узел быстро «реагирует» на изменение условий функционирования двигателя и корректирует давление в рампе. В такой конструкции системы питания используется РДТ механического типа.

Существует еще один вариант инжектора – без рециркуляции бензина. В этой системе «обратка» вовсе отсутствует, а регулирование осуществляется на выходе их бензонасоса. Особенность такой системы — расположение регулятора – в баке или возле него. Здесь уже используется РДТ, работа которого управляется ЭБУ – блок управления посредством датчика, установленного в рампе, отслеживает нужные параметры и корректирует путем подачи сигналов на регулятор.

Системы питания с электронными регуляторами используются реже механических из-за сложной конструкции, а соответственно, и меньшей надежности.

Неисправности РДТ

В случае нарушения подачи топлива в ДВС, признаки появления обнаруживаются сразу. Если мотор не может набрать максимальную мощность и долго разгоняется, и глохнет в различных режимах работы двигателя — значит есть неполадки в топливной в топливной системе.

Основные признаки неисправностей регулятора давления топлива:

1. Мотор работает неустойчиво в режиме холостого хода (ХХ). Глохнет на холостых оборотах.
2. Мощность двигателя уходит неизвестно куда.
3. Повышенный расход топлива.
4. Двигатель медленно реагирует на действия педали газа.
5. Машину трудно разогнать.

Симптомы, признаки неисправности РДТ бензиновых авто похожи на признаки неполадок топливного насоса, моторчика, реле или засорении сетчатого фильтра.

• Бывает механическая поломка РДТ — это усталость пружины, то есть пружина уже не может создавать нужное усилие из-за чего клапан приоткрывается и происходит перелив топлива в обратку, а система ДВС не получает нужного количества горючего. В этом случае двигатель испытывает «топливное голодание» и не может набирать обороты. Из-за недостатка топлива электронный блок управления (ЭБУ) не может правильно задавать качество топливно-воздушной смеси.
• Также, может быть и засорение, закупоривание РДТ. Из-за недостаточной пропускной способности, также двигатель недополучает топлива и работает нестабильно. При сильном засорении регулятора давления топлива, давление в системе увеличивается и горючее выдавливается через уплотнительные кольца (сальники) мест соединений.

• Регулятор давления в топливной рампе может также заклинивать. В этом случае, из-за резких перепадов давления в системе подачи топлива, автомобиль дергается во время переключения передач и просто во время движения.
• К признакам регулятора давления топлива дизеля и бензинового ДВС также относится износ внутренних деталей конструкции регулятора. То есть регулятор выработал свой ресурс. Ресурс может выработаться очень быстро, если заправляемое топливо низкого качества. Расположение РДТ на автомобиле Mazda
