Схема и устройство заднего моста ваз 2107

Правильная сборка

При использовании старых деталей, меняется только сальник и распорная втулка. Заменяя элементы основной пары требуется использовать новую распорную шайбу валовой шестерней и подшипником. Шайбу подбираются по размеру, который можно узнать на самом валу. Кольцо регулировки монтируют и запрессовывают наставкой на внутреннюю подшипниковую обойму.

Требуется установка распорной втулки. Ее помещают в картер. Монтируется новый сальник. Дальше надевается фланец и закручивается все новой гайкой. При монтаже новых подшипников, гайку нужно закрутить с усилием 16-200 кгс метр. После приработки усилие понизится до 6. При применении старых подшипников, затяжка происходит так же как и сальника.

Собирается дифференциал и устанавливается на место. Если полуосевые шестерни имели осевой люфт, то устанавливаются утолщенные шайбы. После этого можно прикручивать крышки.

Изготавливается специализированный ключ, чтобы отрегулировать подшипники.

Регулируется главная пара. С основной шестеренки гайку нужно завернуть до момента, пока не исчезнет зазор. Штангель поможет замерить зазор.

Затем затягивается вторая гайка и подтягивается на парочку зубцов. У первой гайки зазор 0,08-0,13 мм. Будет ощутим, если взять в руки за шестерню: появится слабый стук зубьев.

Контролируя зазор потихоньку подтягиваются обе гайки до момента увеличения 0,2 мм. Благодаря этому правильно натягиваются подшипники. Далее поворачивается шестерня рукой, и пробуется люфт. Если он одинаковый в разных положениях, то ставятся стопорные пластины, затягиваясь болтами. Если этого нет, то говорят о деформированности коробки дифференциала, а следовательно, ей требуется замена.

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Главными элементами редуктора являются корпус, главная пара шестерён и дифференциал с сателлитами

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

• автомобиль устанавливается на нейтральную передачу;
• задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
• после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
• вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Все подшипники заднего редуктора «семёрки» роликовые, однорядные, конические

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Планетарная пара имеет косозубую передачу для снижения уровня шума

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

• под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
• в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);

• шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

• когда хвостовик отрегулирован, на место устанавливается планетарная шестерня (вместе с половиной корпуса редуктора). Эта половина держится на 4 болтах, а с боков есть пара гаек для регулировки дифференциальных подшипников. Гайки затягиваются таким образом, чтобы между шестернями оставался небольшой люфт: планетарную шестерню категорически нельзя зажимать слишком сильно;

• отрегулировав планетарную шестерню, следует отрегулировать положение подшипников в дифференциале. Делается это всё теми же регулировочными болтами, однако теперь придётся воспользоваться щупом, чтобы измерить зазоры между шестернями и главным валом. Зазоры должны укладываться в пределы от 0.07 до 0.12 мм. После установки нужных зазоров регулировочные болты следует зафиксировать специальными пластинками, чтобы болты не отворачивались.

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

• Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
• Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
• Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

Убедиться в наличии или отсутствии проблемы моно так:

• Поставить машину, зафиксировав противооткатными башмаками.
• Поднять домкратом, вывесив задний мост.
• Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Основные этапы регулировки

• Чтобы добиться качественного результата, необходимо установить автомобиль с прямолинейно выставленными передними колесами на ровную поверхность.
• Откройте капот и очистите рулевую колонку от грязи. Далее вам потребуется найти регулировочный винт, который находится в центре крышки картера. Как правило, этот винт накрыт специальной пластиковой пробкой. Снимите эту пробку, слегка поддев ее плоской отверткой.
• Контргайка на регулировочном винте фиксирует его от ослабления. Возьмите ключ на «19» и ослабьте ее.
• Далее попросите своего помощника начать интенсивно проворачивать руль в обе стороны. Ваша же задача, одновременно с действиями второго человека, начать вращать регулировочный винт, чтобы добиться необходимого зазора в зацеплении шестерен. Рулевое колесо должно вращаться как можно легче, а свободный ход должен быть минимизирован.
• После регулировки зазора плотно затяните контргайку, придерживая отверткой винт.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

• в мосту недостаточно залито масло, или оно полностью отсутствует;
• не отрегулирован зазор между шестернями главной пары;
• шестерни изношены, на них имеются сколы и другие повреждения;
• главная пара имеет заводской брак, шестеренки не притерты с завода;
• открутилась или ослабла гайка хвостовика;
• износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

• устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
• если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;

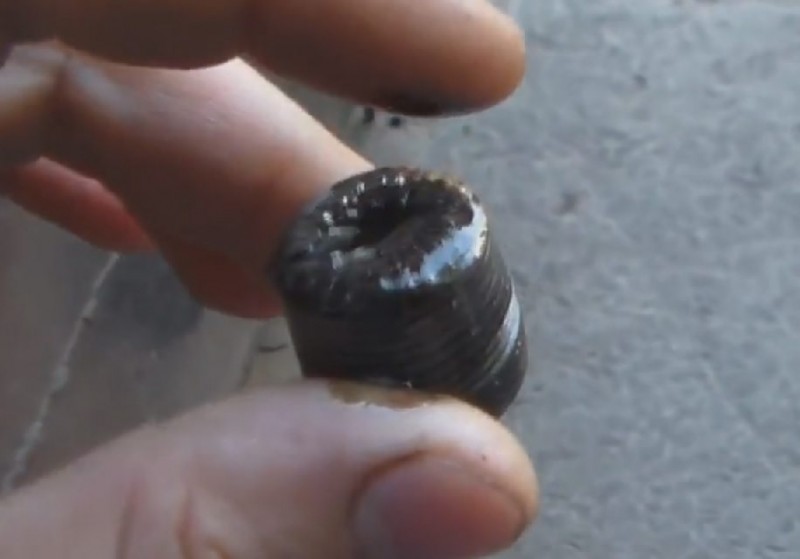

• отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;

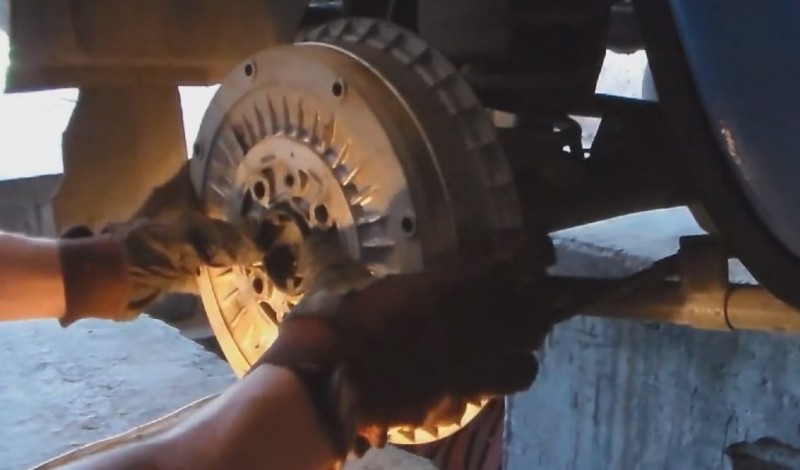

• снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
• снимаем тормозные колодки;
• отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
• выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
• снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
• отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Как выбрать тормозные колодки

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

↑ Снятие рулевого редуктора ваз 2107

Сперва нужно снять рулевой редуктор ВАЗ 2107. Это осуществляется в следующей последовательности:

• Автомобиль загоняется на яму или устанавливается на подъемник.
• Далее потребуется провести чистку пальцев тяг, после чего осуществляется отделение тяги от сошки. Лучше всего начать со шплинтов и гаек, перейдя впоследствии к выпресовыванию пальца.
• Демонтаж крепежа промежуточного вала. Этот элемент служит для соединения всего механизма с рулем. Крепление осуществляется посредством трех гаек, которые необходимо отвернуть.

Теперь можно снять агрегат с кузова.

• баллонный ключ;
• домкрат;
• набор ключей на 13, 14;
• головка на 17 для откручивания полуосей;
• ключ для откручивания сливной пробки на мосту;
• молоток;
• тара для слива масла;
• новый редуктор.

Для того чтобы снять редуктор из заднего моста, необходимо в первую очередь демонтировать колеса и полуоси.

Замену редуктора моста лучше производить на подъемнике или смотровой яме, но при их отсутствии можно обойтись и домкратом.

Необходимо полностью поднять заднюю часть машины с обеих сторон, после чего снять колеса и тормозные барабаны.

Далее необходимо демонтировать тормозные колодки. Для этого при помощи пассатижей снимается верхняя и нижняя стяжная пружина, после чего высвобождаются тормозные колодки. При снятии колодок необходимо запомнить, как расположена распорная пластина, чтоб при сборке не возникло проблем.

После снятия колодок через отверстие в полуоси откручиваем четыре болта, крепящие фланец полуоси к чулку моста.

В подготовленную тару нужно слить масло с картера моста. Для этого откручиваем сливную пробку, расположенную на задней части картера моста.

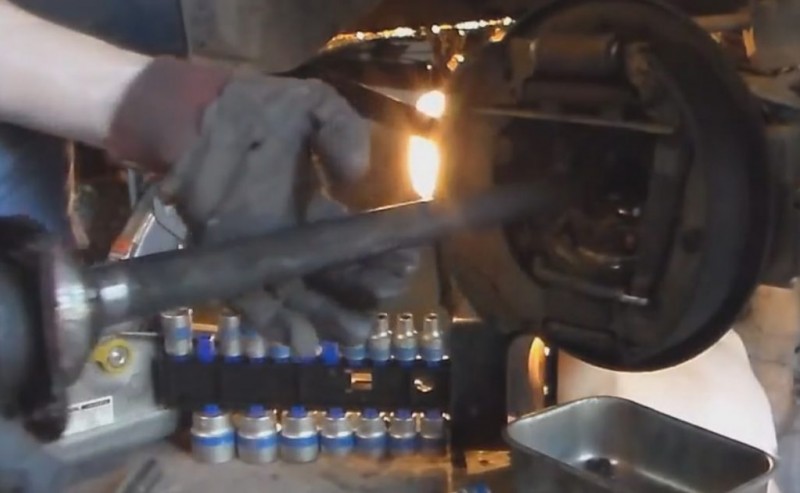

Далее извлекается полуось. Для снятия редуктора с моста необходимо, чтобы были извлечены обе полуоси. Для извлечения второй полуоси необходимо проделать те же манипуляции, что и с первой полуосью.

Теперь отсоединяем карданный вал от хвостовика редуктора. Для этого нужно открутить четыре гайки и вытащить болты, после чего опустить кардан на землю.

Далее по кругу отворачиваются болты, которые крепят редуктор к мосту, и после этого вынимается сам редуктор с картера моста.

Перед установкой нового редуктора необходимо тщательно очистить посадочное место на кожухе моста: как правило, там остаются куски прокладки от снятого редуктора, которые не дадут должной герметизации.

После установки производится обратная сборка, по окончании которой необходимо залить масло в мост и осмотреть все соединительные места на отсутствие подтеканий.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

• открутить гайку хвостовика;
• снять фланец и вынуть ведущую шестерню и регулировочные кольца;
• снять сальник, маслоотражатель, внутреннее кольцо подшипника;
• выпрессовать съемником наружные кольца подшипников;
• разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Скажите, доктор, а никак нельзя обойтись без операции?

В первую очередь нужно слить из моста масло. Для этого выворачиваем обе пробки — и сливную и заливную. Далее, отсоединяем карданный вал от моста. При разъединении фланцев моста и кардана будьте осторожны — иногда в полости между фланцами скапливается масло. Если так и случилось, то проверяем осевой люфт фланца, покачивая его вдоль оси рукой. Люфта быть не должно. При наличии ощутимого перемещения (на самом деле, люфт больше 0,05 мм уже очень вреден для моста) стоит ещё раз внимательно осмотреть следы масла на картере. Возможно, масло просачивалось не через манжету, а сквозь зазоры в шлицах незатянутого фланца? В этом случае стоит попробовать устранить люфт и понаблюдать за мостом в эксплуатации. Если течь прекратится, то причина была именно в этом.

Осевой люфт фланца устраняем подтяжкой гайки. При обращении с гайкой фланца всегда нужно помнить, что она не просто держит фланец. Это важнейший элемент регулировки подшипников ведущей шестерни, и неправильная его затяжка может иметь серьёзные последствия начиная от шума и заканчивая заклиниванием моста. Вставив два болта в отверстия фланца, просовываем между ними монтажку так, чтобы, удерживая её, мы препятствовали вращению фланца при вращении гайки. Тянем гайку ровно настолько, чтобы выбрать зазор. Шаг резьбы 1,25 мм, значит, при повороте гайки на один оборот, она переместится вдоль оси на те же 1,25 мм. Если люфт фланца минимальный — 0,05 мм, то гайку достаточно повернуть на 1/25 оборота, то есть всего на 15 градусов.

Перетяжка гайки нагружает подшипники ведущей шестерни большой осевой силой, в результате они перегреваются и могут выйти из строя. Чтобы быть уверенными в том, что мы всё сделали правильно, надо измерить момент сопротивления вращению ведущей шестерни. Для этого нужно снять задние колёса и тормозные барабаны, отвернуть болты крепления полуоси и сдёрнуть полуоси, выведя их из зацепления с шестернями дифференциала. Затем плотно наматываем нить на вал фланца и за свободный её конец тянем безменом, измеряя усилие, при котором фланец вращается равномерно без рывков и ускорения. Менее точные результат даёт другой способ, когда безмен цепляют за отверстие во фланце и также равномерно тянут. В этом случае нужно следить за тем, чтобы сила была направлена перпендикулярно радиусу окружности фланца. Можно использовать и динамометрический ключ, равномерно вращая вал ведущей шестерни за гайку, но при таком движении сложно уследить за его показаниями. Измеренное значение силы умножаем на величину радиуса, получая тем самым момент сопротивления вращению. Значение момента должно быть в пределах 6–9 кгс.см.

Можно попытаться обойтись без снятия полуосей и измерения момента на фланце. Опытные механики так умеют. Для этого подтягиваем гайку ровно до устранения люфта и чуть-чуть ещё. После этого ставим карданный вал на место и совершаем пробную поездку в режиме, достаточном для того, чтобы мост разогрелся до рабочих температур (несколько десятков километров по загородной трассе). После этого проверяем рукой нагрев картера моста в районе подшипников ведущей шестерни. Если рука терпит тепло, то считаем, что все в порядке. Если же подшипники разогрелись до того, что капля воды на картере шипит, то мы перестарались и без хорошей регулировки теперь точно не обойтись. Нельзя уменьшать момент сопротивления вращению ведущей шестерни просто ослабив гайку. Дело в том, что между подшипниками установлена деформируемая распорная втулка, которая, при затяжке гайки, придаёт конструкции необходимую жёсткость. Перетянув гайку, мы сжали втулку больше, чем необходимо, а обратно она удлиниться уже не сможет. Когда мы ослабим гайку, втулка перестанет быть «распорной», поэтому её необходимо заменить

Также следует обратить внимание на подшипники. Если на поверхностях качения появилась синева, значит они перегрелись и тоже требуют замены

Основные поломки

Практически каждый владелец ВАЗ, на котором устанавливался задний привод: ВАЗ 2107, 2106, 2105 и т.д., слышал такую фразу – «гудит задний мост». Обычно, под этой фразой подразумевалась какая-либо неисправность, и в таком случае, как правило, требовался ремонт или замена. Так вот, давайте разберем, что гудит, и какова может быть причина.

Если вы услышали посторонний шум в области заднего моста, то первым делом, стоит определить на какой скорости он появляется. Для этого, достигнув 20 км/час, продолжайте разгон плавно, без рывков, до тех пор пока стрелка спидометра не дойдет до отметки 90 км/час. Запоминайте, на каких оборотах двигателя, мост гудит. После разгона, отпустите педаль газа, но не выключайте передачу, чтоб произошло торможение двигателем. Снова прислушайтесь, когда начинается гул.

Второе, что нужно сделать, для того, чтоб убедится, что сломан именно редуктор, а не другие механизмы заднего моста – проверить ход автомобиля при выключенном зажигании. Для этого, разгонитесь примерно до 100 км/час, включите нейтральную передачу, и выключите зажигание. Внимательно прислушивайтесь к шуму в области заднего моста. Если мост гудит как прежде, значит проблема в редукторе. Ну а если, шум пропал, тогда причина в другом механизме заднего моста.

Третье, что нужно сделать – поставить автомобиль на ручник, включить нейтралку, и прогазовать. Если, при повышении оборотов, снова что-то гудит, то тут уже виной не задний мост, а какой-либо узел, расположенный в двигателе или коробке передач. Ну а если, шума больше не наблюдается, то можете быть уверены – редуктору требуется замена.

Перед тем, как проводить снятие редуктора с заднего моста, с него следует слить всё отработанное масло. После окончания процедуры, не в коем случае не заливайте старое масло в редуктор. Для него должна проводится замена. Обязательно поставьте автомобиль на нейтральную передачу, так как задний мост должен находится в свободном состоянии.

Первым делом, Вам нужно отсоединить карданный вал от моста. Теперь, нужно снять задние колеса и тормоза. Для этого, поднимите автомобиль на домкрат, и выкрутите 4 гайки крепления на каждом колесе. Также, отвертите крепления тормозов, и демонтируйте их. Перед Вами откроется свободный доступ к полуосям заднего моста ВАЗ 2107. Их, тоже необходимо снять, для того, чтоб освободить редуктор. И теперь, когда он находится в свободном доступе, может производится замена.

Кстати, пока задний мост автомобиля ВАЗ 2107 находится в разобранном состоянии, Вы можете проверить все подшипники и сальники на вращающихся элементах. При наличии трещин, сколов или других дефектов, им будет необходима замена.

Также, обратите особое внимание на состояние главной пары подшипников. Данная деталь отвечает за передаточное число двигателя

Существуют несколько видов главных пар, отличающиеся диаметром, сечением и размером. В зависимости от того, какая пара будет стоять, такое будет и передаточное число. Если же их состояние неудовлетворительное, то им обязательно потребуется замена.

Для любителей тюнинга и скорости, есть вариант установки превосходящей передачи в устройство редуктора. Поскольку она имеет низкое передаточное число, за счет этого, значительно повышается номинальная скорость авто. Самое большое число, разрешенное на ВАЗ 2107 – 4,4.

Когда замена деталей на Ладе 2107 произведена, редуктор необходимо поставить на место, и убедится в том, что мост больше не гудит. Сборка моста ВАЗ 2107, производится в той же последовательности, что и разборка, только наоборот.

Новый агрегат ставим на свое место, и прикручиваем его. После, закрепляем полуоси на мост, и устанавливаем фланец хвостовика в карданный вал. Далее, прикручиваем колеса, и проверяем, насколько успешно прошла замена.

Для этого, нужно проверить – не гудит ли мост на высоких и низких оборотах. Проведите три процедуры: прогазовку на нейтралке, разгонитесь и выключите передачу и двигатель, сделайте плавный разгон. Если редуктор 2107, по-прежнему гудит, то Вы что-то сделали не так, или, скорее всего, причина не в редукторе. Ну, а если мост больше не гудит, то значит всё сделано правильно, и Вы можете спокойно продолжать эксплуатацию автомобиля.

Особенности использования редукторов на заднеприводных автомобилях

Автомобили с приводом на задние колеса, как уже отмечалось, оснащаются редукторами с различными передаточными числами. Конфигурацию трансмиссии современных автомобилей предугадать затруднительно.

Так, например, в годы выпуска автомобиля ВАЗ 2102* можно было с уверенностью сказать, что там установлен редуктор с передаточным числом 4.44. Современное поколение «двоек» — ВАЗ 2104* — оснащается, как правило, редуктором с диаметрально противоположными параметрами — ВАЗ 2106, 3.9. Это очень необычно для грузопассажирского автомобиля, но производитель руководствуется своими соображениями.Также обстоят дела и с комплектацией других моделей классических «Жигулей». В этом вопросе, судя по опыту, есть определенные закономерности, но нет жестких правил. Поэтому в общем виде можно предположить, что на «классике» может стоять редуктор какой угодно.

Чтобы не ошибиться, следует соблюдать главное условие замены неисправного агрегата на исправный: какую модель редуктора сняли, такую и следует установить.

При замене одного редуктора на другой, с иным передаточным числом, изменяются не только динамические характеристики автомобиля, но и показания спидометра и одометра.

Пример: если стоял штатный редуктор 2102 (4.44), а вместо него установили 2106 (3.9), показания спидометра и одометра необходимо умножать на 1.14, т.е. автомобиль станет на 14% «слабее», но «скоростнее» на те же 14%.

«Слабее» означает, что эффективный крутящий момент двигателя (в рассмотренном в данном примере случае) снизится на 14%. Внешне это проявляется в снижении «приемистости» автомобиля, ухудшении динамики разгона.

Термин «скоростнее» удобнее пояснить на образном примере: если автомобилю с редуктором 4.44 для развития скорости 120 км /час на прямой (четвертой) передаче требуется «раскручивать» двигатель до 4400 об/мин. коленвала, то с редуктором 3.9 для той же скорости потребуется всего лишь 3900 об/мин… Но чтобы достичь 3900 об/мин., двигателю с объемом 1200 см3 может не хватить крутящего момента или, попросту говоря, силы. Таким образом, термин «скоростнее» в данном контексте употребляется в следующем смысле: при тех же оборотах двигателя, редуктор с меньшим передаточным числом позволяет автомобилю двигаться с более высокой скоростью. Однако следует помнить о том, что редуктор с меньшим передаточным числом требует пропорционального увеличения мощности двигателя.

Для того, чтобы показания спидометра и одометра соответствовали фактическим значениям на коробке переключения передач должен стоять привод спидометра, соответствующий передаточному числу установленного редуктора заднего моста.

Предостережение!

Привод спидометра нельзя заменить один на другой путем простой перестановки, так как необходимо заменить и следующую шестерню (каталожный номер 210*—170 21 5, соответствующую данному приводу, на вторичном валу КПП.

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.
