Схема электропроводки ваз 2110

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Для демонтажа панели приборов ВАЗ 2110 не требуется высокой квалификации. Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. Сам комплекс оснащен разборным корпусом и разделяется на несколько составляющих для ремонта или тюнинга.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для демонтажа и разборки комбинации приборов требуются две отвертки:

• набор гаечных ключей и головок;
• короткая с крестообразным жалом;
• обычной длины с крестообразным жалом.

Подготовительные работы

Подготовка к снятию панели приборов включает в себя:

• отключение питания бортовой сети, снятием клеммы аккумулятора;
• демонтаж рулевого колеса и облицовки колонки;
• удаление перчаточного ящика;
• ряд владельцев снимает передние сидения, освобождая дополнительное пространство для работы.

Инструкция по снятию панели приборов

Пошаговая разборка торпедо ВАЗ 2110:

1. Демонтировать винты крепления щитка в ногах пассажира и сам щиток.
2. По аналогичной схеме убрать щиток со стороны водителя.
3. Вынуть криволинейную заглушку, расположенную под рычагом стояночного тормоза.
4. Открутить четыре винта крепления крышки центральной консоли к кронштейнам. Точки крепления размещены по бокам в центре и на задней кромке.
5. Отключить колодки клавиш управления стеклоподъемниками (в случае их установки на автомобиль). Снять разъем прикуривателя.
6. Снять защитный чехол рычага переключения скоростей с корпуса крышки консоли. Демонтаж выполняется аккуратно, чтобы не разорвать чехол.
7. Убрать крышку центральной консоли с автомобиля.
8. Снять воздуховоды подачи теплого воздуха к задним сидениям.
9. Открутить гайки крепления нижней части.
10. Демонтировать пластиковые накладки на передних стойках крыши.
11. Снять магнитолу, блок управления отопителем, часы, бортовой блок индикации.
12. Вынуть заглушки, расположенные по верхней кромке панели, в районе маленьких нерегулируемых дефлекторов.
13. Выкрутить расположенные под ними гайки фиксации.
14. Открутить винты крепления кожуха по нижней кромке. Два винта расположены слева, третий крепит диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в полости под перчаточным ящиком.
15. Снять монтажный блок.
16. Аккуратно вынуть пластиковый кожух с посадочных мест. Возможно потребуется снятие пластиковых стяжек, которыми крепится проводка.

Наверное, вряд ли кто-то будет спорить с тем, что ВАЗовская «десятка» не является вершиной дизайнерской мысли. Впрочем, здесь нет ничего удивительно, ведь проектировался этот автомобиль еще в прошлом столетии. При этом компенсатором, причем достаточно серьезным, в данном случае является цена. Иными словами, предлагается определенный компромисс – несовершенство автомобиля в обмен на приемлемую стоимость. Ну а выбор в конечном итоге делает сам автовладелец, решая, подходит ли ему такой вариант.

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

Детальные схемы важных узлов автомобиля ваз 2110

Если вам необходима точная схема какого либо узла вашего автомобиля, в таком случае рекомендую ознакомиться с этими схемами.

Схема соединений системы генератора

1 – аккумуляторная батарея	2 – генератор	3 – монтажный блок
4 – выключатель зажигания	5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

1 – аккумуляторная батарея	2 – генератор	3 – стартер
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

1 – аккумуляторная батарея	2 – выключатель зажигания	3 – реле зажигания
4 – свечи зажигания	5 – модуль зажигания	6 – контроллер
7 – датчик положения коленчатого вала	8 – задающий диск	А – устройства согласования

Схема бесконтактной системы зажигания

1 – катушка зажигания	2 – датчик-распределитель зажигания	3 – свечи зажигания
4 – коммутатор	5 – выключатель зажигания

Включение очистителя и омывателя заднего стекла

1 – электродвигатель омывателя	2 – монтажный блок	3 – выключатель зажигания
4 – переключатель очистителя и омывателя заднего стекла	5 – моторедуктор очистителя заднего стекла	К6 – дополнительное реле
А – к источникам питания	В – порядок условной нумерации штекеров в колодке моторедуктора

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора	2 – дополнительный резистор	3 – контроллер
4 – монтажный блок	5 – выключатель зажигания	6 – датчик температуры воздуха в салоне
7 – выключатель рециркуляции	8 – клапан рециркуляции	9 – микромоторедуктор привода заслонки отопителя
А – к выключателю освещения приборов	В – к источникам питания

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
   1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
   2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
   3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.. https://www.youtube.com/embed/Utxc7RKfav4

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Источники

• luxvaz.ru/vaz-2110/99-ne-rabotaet-panel-priborov.html
• avtozam.com/vaz/2110/ne-rabotaet-panel-priborov-vaz2110/
• ladaautos.ru/vaz-2110/chto-delat-esli-ne-rabotaet-pribornaya-panel-vaz-2110.html
• drive2.ru/l/8812598/

Небольшой тюнинг по салону и двигателю

При доработке автомобиля можно обеспечить двигатель достаточно хорошим притоком воздушных масс. Смена воздушного фильтра на более современный аналог будет способствовать увеличению мощности двигателя, которая может достигать 8%.

Установка новой оптики

Один из вариантов доработки предполагает установку новой оптики. Тюнинг ВАЗ 2110 фар своими руками предполагает их тонировку.

Для этого пользуются различными методами, вплоть до того, что их просто красят. Прежде, чем покрасить фару, ее необходимо снять. Разумеется, перед покраской ее следует ошкурить и подвергнуть обезжириванию. Следует использовать жароустойчивую краску с равномерным нанесением состава.

Тюнинг задних фонарей

Не стоит забывать о задних фонарях. В заводском варианте они явно оставляют желать лучшего. Если воспользоваться самым простым вариантом – покраской, то это нисколько не повлияет на освещенность.

Шумка

Тот, кто решил провести тюнинг ВАЗ 2110 своими руками в домашних условиях, может преобразить и салон. Но для этого предварительно необходимо запастись обивочным и шумоизоляционным материалом.

Для перетяжки кресел используется поролон, толщина которого должна составлять не менее 5 мм. Для его наклейки используется аэрозольный клей.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

• указатель уровня топлива;
• лампы освещения щитка;
• контроль правого и левого поворотов (по отдельности);
• тахометр;
• колодка со множеством штекеров;
• указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

• дальнего света;
• «аварийки»;
• CHECK ENGINE;
• заряда аккумулятора;
• стояночного тормоза;
• давления масла;
• воздушной заслонки (для моделей с карбюратором);
• работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

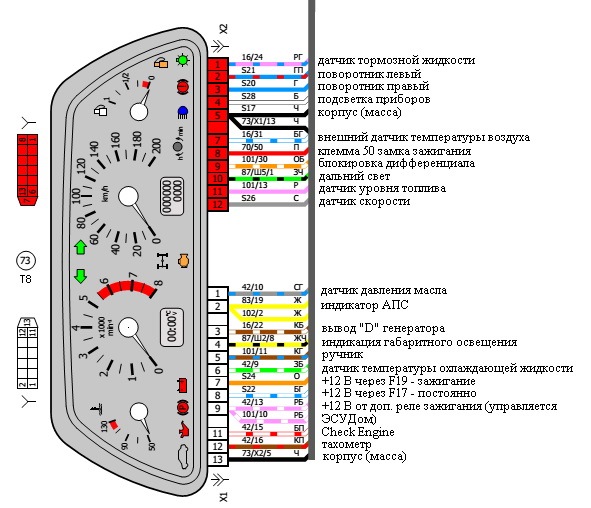

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

1. Массовый провод черного цвета.
2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
3. Желтый – высоковольтная подача на тахометр с катушки.
4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
10. Аналогично предыдущему разъему.
11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
12. Вывод к клемме D генератора – коричнево-белый провод.
13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

1. Красно-синий – ведет к датчику внешней температуры.
2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
3. 2 массовых провода черного цвета.
4. Белый – ведет к выключателю освещения приборов.
5. Синий – к указателю правого поворота.
6. Сине-черный – к указателю левого поворота.
7. Сине-розовый – к датчику уровня тормозной жидкости.
8. Коричневый – ведет к бортовому компьютеру.
9. Серый – к спидометру.
10. Розовый – к указателю уровня топлива.
11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
12. Сине-белый – к выключателю аварийной сигнализации.
13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

• черный;
• красно-коричневый;
• желтый;
• красно-белый;
• зелено-белый;
• 2 провода коричневого цвета;
• пустой;
• красно-белый;
• синий;
• оранжевый;
• сине-коричневый;
• бело-коричневый;
• сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
5. Обязательно снимаются подрулевые переключатели.
6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

1. Отказала подсветка. Если комбинация приборов не горит, но все датчики на устройстве, а также лампочки оборудования работают, то вероятнее всего, причина заключается в поломке регулятора яркости. Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом. Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.
2. Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т.д.) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.
3. Сломался спидометр. Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать.
   В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку. На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство. Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.
4. Датчики приборки работают, но лампочки не включаются. Речь идет не о подсветке, а о рабочих индикаторах — головного освещения, обогрева заднего стекла или поворотников. Может индикатор просто вышел из строя и в нему нужно заменить лампочку. Если же речь идет конкретно об индикаторах поворотов и оптики, то нужно проверить, включаются фары или нет. Если нет, то нужно тестировать работу подрулевых переключателей.
5. На комбинации приборов не работает датчик горючего в баке. При включении зажигания стрелка датчика не поднимается либо она переместилась в самый верх шкалы до упора. Если стрелка не двигается, то возможно, поломался непосредственно датчик топлива, который находится в баке. Необходимо найти контроллер и проверить, работает ли он. Если же стрелка подскочила и не опускается, то это похоже на короткое замыкание в проводке. При такой проблеме электроцепь следует прозвонить мельтиметром.
6. Не функционирует стрелка регулятора температуры мотора. Надо проверить сам контроллер, установленный в двигателе. От него мог отойти контакт провода, могла повредиться проводка, что менее вероятно.
7. Также отказать может и тахометр. При данной проблеме нужно проверять датчик ПКВ — положения коленчатого вала. Как и в предыдущих случаях, датчик мог сломаться, также может быть поврежден разъем, проводка. Не лишним будет проверить электроцепь на возможные замыкания (видео опубликовал РАВИЛЬ Шаяхметов).

Тюнинг панели приборов ВАЗ 2110

Как самому сделать тюнинг панели приборов ВАЗ и заменить свет ламп на более приятный.

Находясь в автомобиле, водитель чаще всего смотрит на панель приборов, чтобы посмотреть на показатели датчиков, которые отвечают за его работу. Вот почему подсветка приборов не должна оказываться влияние на глаза. Однако на многих моделях ВАЗ изготовителем устанавливается желтая или бледно-зеленая подсветка, которая при продолжительных поездках может привести к сильной усталости глаз. Поэтому лучше сделать тюнинг панели приборов и заменить её свет на более комфортный.

Для начала требуется осуществить выбор нового цвета приборной панели. Это определяется лишь вашей фантазией. Сегодня в продаже можно увидеть световые элементы, имеющие любой цвет, выбирая которые надо учитывать несколько важных моментов. При ежедневном использовании машины или совершении долгих поездок, лучше воспользоваться белой мягкой подсветкой, не напрягающей глаза. Если авто применяется редко, можно пользоваться лампочками светло-зелёного или другого не сильно напрягающего глаза цвета.

Произведите разборку торпеды и демонтаж приборной панели. Открутите саморезы, крепящие торпеду на кузове авто. Их расположение и количество можно найти в руководстве к вашему авто. На некоторых моделях чтобы снять приборную панель необходимо осуществить отсоединение накладки, затем опустить вниз до предела рулевую колонку.

Далее для тюнинга панели приборов, открутите болты, расположенные под накладкой. С помощью лезвия плоской отвертки, надо поддеть комбинацию приборов, чтобы ее вытащить. Соблюдайте аккуратность, чтобы не осталось сколов на поверхности стекла.

Все колодки отсоедините от проводов, подключенных к разъемам расположенных сзади приборной доски. Выполните предварительную маркировку колодок, чтобы они не перепутались местами в процессе обратной сборки.

На тыльной стороне открутите все болты. Затем надо аккуратно отсоедините пластиковую прокладку и стекло. Можно не производить демонтаж стрелок приборов, однако вся работа должна осуществляться аккуратно, не задевая и не сбивая их, так иначе вам нужно будет производить выставление и настройку датчиков.

На обратной стороне микросхемы надо найти, как располагаются все лампочки или светодиоды. Чтобы обеспечить точность их надо обвести черным маркером или фломастером только не толстым. Затем надо аккуратно отпаять их от микросхемы.

Возьмите новые световые элементы. Их надо проверить, используя адаптер или аккумулятор. Лучше пользоваться светодиодами, они потребляют намного меньше энергии и обладают гораздо более долгим сроком службы. Также надо произвести тщательный осмотр металлических усиков на каждом диоде, которые должны быть целые.

Установите 2 усики диода в отверстии микросхемы, оставшемся от прежнего светодиода или патрона лампы. Произведите аккуратную запайку усиков с задней части микросхемы. Используя эту схему, произведите установку всех диодов.

Соберите плату микросхемы в обратной последовательности. Вам надо завести машину и включить габариты или ближний свет, для проверки работоспособности новых светодиодов.

А как вам такой вариант?

Существуют и готовые тюнинговые панели для ВАЗ всех моделей. Но они значительно дороже, чем вариант «сделай сам», хотя качество сборки будет на порядок выше. Ведь не все мы рождены с паяльником в руках)))

Стоимость готовых панелей начинается где-то в районе 7.000 и выше.

Но останавливаться на одном лишь тюнинге панели, естественно никто не будет. Поэтому, лично я бы следующим шагом сделал бы замену сидений или как минимум чехлов на них. Сейчас куча разных вариантов хороших чехлов, даже можно купить авточехлы оптом, а потом продавать в своём городе. Знаю, в регионах тяжело найти путёвые чехлы, один китайский ширпотреб, поэтому спрос будет.

Удачных результатов!

LADATUNING.NET

Для чего следует знать распиновку

Но прежде чем приступать к такого рода апгрейду, нужно понимать, какой из проводов куда ведет. Распиновка панели приборов автомобиля ВАЗ-2110 – это очень важный момент при «тюнинге». Без этого вы рискуете банально запутаться в достаточно большом количестве проводов, кнопок и различных датчиков. Распиновка пригодится в любом случае – и при внесении незначительных усовершенствований, и при полной замене панели приборов.

Непосредственно сам процесс монтажа и демонтажа достаточно трудоемкий, но если знать правильную последовательность действий, то ничего особо сложного в этом нет.

Для данных работ вам понадобится минимальный набор инструментов – отвертка и плоскогубцы.

Тем, кто делает это в первый раз, лучше всего запастись еще и самоклеящимися бумажками, наподобие тех, на которых пишут цены в магазинах, и ручкой. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. На первый взгляд, это отнимает время, однако на самом деле новичкам такая маркировка поможет быстрее собрать панель обратно.

Одновременно с этим перед тем, как приступать к работе, лучше всего запастись схемой распиновки – хотя бы условной. Ведь в процессе работы нужно ничего не перепутать и правильно разобраться с каждым проводом и подключением в процессе обратной сборки. Стоит отметить один, очень важный момент. По большому счету разобраться в распиновке панели «десятого» семейства не составит труда даже новичку.

Но при этом нужно помнить, что здесь существуют определенные отличия, в зависимости от завода, на котором был изготовлен автомобиль, и от года его выпуска. Например, панель приборов может быть старого образца, с механическим одометром. Если же счетчик пробега электронный, то это уже более новая версия. Соответственно, между данными панелями существуют определенные отличия в распиновке.

Инструкция по снятию

Последовательность действий

С помощью крестовой отвёртки отворачиваются 3 самореза, на которых держится левая часть панели у рычага переключения скоростей.
Снятие левой панели у рычага скоростей ВАЗ 2114

После извлечения саморезов следует вытащить нижний край этой панели из кронштейна, в котором он находится. Действовать нужно аккуратно, поскольку велик риск сломать хрупкую деталь.
Правая часть панели у рычага скоростей крепится с помощью 5 саморезов. Их тоже необходимо отвернуть крестовой отвёрткой. Саму панель при этом лучше придерживать.
Снятие правой панели у рычага скоростей ВАЗ 2114

Теперь панель можно снять. В процессе нужно следить, чтобы она не зацепилась за провода, находящиеся за ней.
На этом этапе от аккумулятора обязательно отключается масса. Если в машине есть магнитола — её тоже надо отключить от остальной проводки, вынув контактную колодку. Если нет, то провода просто вынимаются со штатных мест. Также необходимо выключить прикуриватель и извлечь лампочку для подсветки пепельницы (удобнее всего достать её вместе с патроном).
Теперь следует снять ручки с рычагов управления отопительными дросселями. Лучше всего сделать это, поддев их с помощью отвёртки с плоским жалом.
Ручки дросселя отопительной системы поддеваются отвёрткой

Далее снимается ручка вентилятора печки. Её нужно просто потянуть на себя.
Снятие рукоятки вентилятора печки ВАЗ 2114

Теперь с помощью крестовой отвёртки следует открутить саморезы, которыми приборная панель крепится к кронштейнам. Саморезов там 4 — 2 слева, 2 справа.
Извлечение саморезов из кронштейнов центральной панели

На правом верхнем углу приборной панели имеется заглушка. Её следует аккуратно поддеть отвёрткой с плоским жалом, извлечь, а затем выкрутить саморез, находящийся за ней.
Также необходимо выкрутить 2 самореза на накладке справа от руля (они удерживают нижнюю часть накладки).
После снятия накладки станут видны провода выключателей

Все эти провода следует отсоединить (и при этом очень важно запомнить, где какой провод находился, а ещё лучше — их чем-то пометить).
Отключение проводов за центральной панелью ВАЗ 2114

На кронштейне руля имеется несколько болтов. Откручиваем их.
Теперь необходимо освободить нижнее крепление кронштейна

Он крепится на болты, которые можно открутить рожковым ключом на 8.
Откручивание нижнего крепления кронштейна панели ВАЗ 2114

Крестовой отвёрткой откручивается саморез, удерживающий световод.
Теперь можно извлечь крепёж, в котором находится блок управления отоплением автомобиля.
После этого можно снять все декоративные вставки на приборной панели и подсветку для гидрокорректора.
Теперь можно добраться до саморезов на верхнем и нижнем креплении панели. Также с левой стороны руля откручивается поперечина.
Как только болты удалены, приборную панель ВАЗ-2114 можно снимать.
Полное снятие приборной панели автомобиля ВАЗ 2114

Как видно из этой статьи, дизайнеры оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой, снимать её стало намного сложнее. Но если воспользоваться предлагаемой выше инструкцией и запастись терпением, эта задача окажется по силам даже начинающему автолюбителю.

Состав приборов

Вся распиновка щитка «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждое устройство имеет свой индикатор. Если одна из ламп не горит, то требуется срочный ремонт или замена приборного освещения.

Распиновка панели ВАЗ 2110 нового образца

При снятии щитка необходимо отсоединять все освещение. Все характеристики тех или иных устройств контролируются специальными лампами, эта доска обладает двенадцатью:

1. Лампочка контроля топливного резерва;
2. Осветительные комбинации ламп для подсветки щитка;
3. Лампа контроля правого поворотного фонаря;
4. Лампочка контроля левого поворотного фонаря;
5. Лампа контрольного резерва;
6. Индикатор температурного уровня жидкости охлаждающего типа;
7. Лампочка состояния наружного освещения;
8. Световой датчик состояния заслонки воздуха карбюратора;
9. Лампочка контроля масляного давления;
10. Световой ориентир состояния тормоза полной остановки;
11. Результат состояния зарядного батарейного устройства;
12. Лампочка контроля состояния фар дальнего света.

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

1. Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.
2. На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.
3. Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.
4. Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.
5. Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

 Загрузка …
