Компания Sony более полувека выпускает бытовую технику и электронику. Вся техника, выпускаемая компанией, отличается высоким качеством и надежностью, не стали исключением и автомагнитолы, выпускаемые под брендом Sony.

У каждой модели есть свои особенности, преимущества и недостатки, и порой какая-нибудь мелочь может сыграть роль при выборе устройства той или иной модели.

Подключение

Подключение магнитолы Sony Xplod может производиться нескольким способами, все зависит от наличия необходимых разъемов. Наиболее простой и быстрый способ – это подключение при помощи стандартного разъема ISO, достаточно подсоединить магнитолу согласно инструкции. Инструкция для магнитолы Sony Xplod идет в комплекте с устройством, правда, не факт, что она будет на русском. Как подключить устройство посредством стандартного разъема, показано на фото.

При отсутствии такого типа подключения приходится подключать устройство согласно схеме.

При подключении следует помнить: плохой контакт в местах соединения или неправильное подключение проводов может привести к выходу из строя отдельных элементов акустической системы и даже самого головного устройства. При соединении проводов необходимо использовать термоусадочные кембрики, это более надежно, нежели использование простой изоленты.

Настройка

Настройка устройства довольно простая, и можно легко ее выполнить, если следовать инструкции, но ввиду отсутствия русского языка это может стать проблемой.

Настройки аудио

Переход в меню настроек аудио происходит нажатием на центр регулятора громкости. В этом меню можно настроить эквалайзер, балансы левый-правый и передний-задний, усиление НЧ, уровень сабвуфера, а также позволяет переключиться между предустановленными настройками эквалайзера.

Функциональные настройки

Чтобы перейти в меню функциональных настроек, необходимо нажать и удерживать регулятор громкости по центру. Это меню позволяет настроить часы, включить/выключить звук нажатия клавиш, настроить параметры автоматического выключения устройства, настраивать диммер, включать или выключать динамический эквалайзер на дисплее, настраивать параметры приема и воспроизведения радиостанций, настраивать параметры работы сабвуфера, а также задавать параметры работы обычных динамиков.

Как можно заметить, настройки устройства имеют широкие возможности и позволяют настроить звук именно под свой вкус.

Sony Xplod CDX-GT650UI

Типоразмер автомагнитолы Sony Xplod CDX-GT650UI соответствует стандартам 1 DIN. В комплекте с устройством идут: инструкция, кабель питания со стандартным разъемом ISO, ключ для снятия устройства и шурупы для его крепления.

Функциональность:

• воспроизводит популярные музыкальные форматы, есть CD-привод,
• тюнер работает в FM- и AM-диапазонах, есть возможность внести в память устройства до 30 радиостанций,
• USB-порт для подключения съемных носителей.

Максимальная выходная мощность, которую выдает магнитола Sony Xplod – 52W4. Отзывы покупателей касательно этой модели в основном положительные: модель по функциональности и качеству полностью оправдывает свою цену. Из отрицательных отзывов про Sony Xplod: невысокий функционал, но это полностью оправдано доступной ценой.

Sony Xplod CDX-GT450u

Размеры автомагнитолы 1 дин, что позволяет устанавливать устройство в штатные места без проблем. В комплекте с устройством идут: инструкция, ПДУ и все необходимое для установки и подключения.

Функциональность CDX-GT450u:

• семиполосный эквалайзер,
• читает CD-R/RW диски,
• есть FM/AM тюнер,
• USB-порт на передней панели.

Выходная мощность устройства – 52WX4. Пользователи положительно отзываются про Sony Xplod CDX-GT450u. Больше всего покупатели оценили качество звучания, большое количество настроек, хороший дизайн и невысокую стоимость.

Sony Xplod CDX-GT47UE

Устанавливается CDX-GT47UE в слоты стандарта 1 дин.

В комплекте с устройством идут:

• инструкция,
• ключ для снятия магнитолы,
• шурупы для крепления и разъемы ISO для подключения устройства.

Головное устройство воспроизводит популярные форматы музыки, читает CD-диски, есть возможность подключения съемных носителей через USB-порт на передней панели.

Пиковая выходная мощность – 45WX4, имеется возможность ручной настройки звука и предустановленных настроек эквалайзера. Пользователи по достоинству оценили качественный звук при доступной цене. Из недостатков – отсутствие ПДУ в комплекте.

Распиновка разъемов автомагнитол Sony | Base-ex

SONY XR-7300 SONY XR-7200 SONY XR-7201 SONY XR-7202 SONY XR-7400

SONY XR-C5120R

SONY XR 3053

SONY XR 1953

SONY XR 4400

SONY XR 4543

SONY XR 4350

SONY CDX-R79VF

SONY XR-502

SONY XR-7082

SONY XR-C543SP SONY XR-2750 SONY XR-2803

SONY XR-U9696

SONY XRS-22SW mk3

SONY XR-C300

SONY XR-C6103SP SONY XR-3700RDS SONY XR-3690RDS SONY XR-6700RDS SONY CDX-4000X SONY CDX-4180R SONY XR-1803 SONY XR-3304 SONY XR-3750 SONY XR-4890 SONY XR-C700

SONY XR-7042 SONY XR-4403

SONY CDX-5072

SONY MDX-U1RDS

SONY XR-C210 SONY XR-C214 SONY XR-C620 RDS SONY XR-6450

SONY XR-4252

SONY XR-7040 SONY XR-5500 RDS

SONY XR-C6093SP

SONY XR-CA340 (Made In Malaysia)

SONY XR-M500R (Made In Corea)

SONY CDC R504MP

SONY CXD-5082

SONY XR-U440 RDS

SONY XR-7052

SONY S-GT460U

SONY F6800

SONY

SONY XAV-A1 10 — ACC, 12 — BATT, 20 — PARKING, 22 — ILLUMINATION

SONY CDX-7700

SONY MEX-D5200

SONY CDX-GT310/317EE

SONY CDX-GT410U

SONY DVX-8618

SONY XR-7152

SONY XR-5450

Супра

После нажатия кнопки MODE выбираем функцию Радио, затем на экране высветится RADIO и сохранённый диапазон с частотой вещания. При нажатии BND выбирается нужный диапазон радиовещания.

Далее нужно нажать клавишу с номерами от 1 до 6 для использования уже сохранённой радиостанции в магнитоле.

Нажать и удержать кнопку >>||.

Потом нажмите кнопку >>|| для выбора нужной станции. Если эти клавиши не нажимать до десяти секунд, все вернётся в исходный режим работы.

Настройка в автоматическом режиме и осуществление сканирования выбранных радиостанций

Поиск существующих в памяти радиостанций:

Кратковременно нажав клавишу AS/PS, запустите поиск сохранённых радиоканалов. Любая станция может прослушиваться примерно пару секунд. Для автоматического сохранения радиоканалов удерживайте клавишу AS/PS. Приемник настроит шесть оптимальных станций, которые являются наиболее мощными в этом диапазоне вещания. Данная опция может быть применена в любом волновом диапазоне. После завершения автоматического сохранения станций приёмник прекратит их сканирование.

Для настройки определённой радиостанции нажмите кнопку >>||, так осуществится сканирование и выбор радиоканалов с лучшим сигналом приёма. Нажав кнопку >>||, можно вручную выбрать нужную вам станцию. Удержите клавишу с номерами от 1 до 6 примерно пару секунд для запоминания канала под нужной клавишей.

При настройке станций есть возможность оставить в тюнере 30 радиоканалов FM и 15 каналов АМ.

Установка станций вручную:

1. Выбираем полосу вещания, нажимая клавишу TUNER BAND.
2. Кликните на кнопку 4 для осуществления установки станции.
3. Удержите клавишу с любым выбранным номером на панели для запоминания станции в памяти магнитолы. Избранный номер начнёт моргать, после чего вы увидите станцию, сохранённую под выбранным номером. Например: Для настройки станции под цифрой 14 нажмите клавишу +10, а после этого клавишу 4 примерно на три секунды или более.
4. Для сохранения в памяти устройства других радиостанций нужно повторить пункты с первого по третий. А для изменения настройки всей станции нужно повторить весь процесс сначала.

Настройка станций в автоматическом режиме:

Станциям будут даны номера путем повышения частоты радиуса действия.

1. Выбрать радиус действия, нажав клавишу TUNER BAND.
2. Нажать и удерживать кнопку AUTO PRESET на панели.
3. Для установки другого радиуса действия нужно вновь пройти этапы с первого по второй.

Для замены выбранных станций в автоматическом режиме нужно использовать ручную установку.

Кенвуд

Магнитолы Кенвуд предлагают три вида настройки авторадио: автоматический (AUTO), локальный (LO.S.) и ручной.

1. Нажмите SRC до появления надписи «TUnE».
2. Нажмите FM или АМ для выбора диапазона.

При автоматической настройке жмите >>| или |.

В случае ручной настройки после всех вышеизложенных действий загорится ST, означающая найденную станцию.

Источник

CD-ресивер Sony CDX-R6750. Одноклассники

MP3 128 Кбит/с. Бас тяжёлый, фоновый верх синтетический. Голоса даже чуть косноязычны. Динамика заметно ограничена сверху. Басы склонны к запаздыванию. Затухание на верхах нестабильное. MP3 256 Кбит/с . Бас стал прозрачнее, фоновый верх — чище, но и тише. Рояль локализовался. «Задник» приближен, но динамика солирующих инструментов расширилась. Верх жёсткий и по затуханию не идеальный. MP3 256 ABR. Вокал немного подробнее, но не живее. Общая динамика на редкость честная, видимо, совпали характеристики декодера и кодера LAME. Бас не сильно отличается от того, что на CD. Верх относительно музыкален. Sony CDX-R6750 Серийный № б/н ЧМ-тюнер Диапазон CCIR Чувствительность, мкВ 1,0 Полоса частот, Гц (-3 дБ) 13 — 17100 Отношение сигнал/шум, дБА 66 Уровень сигнала на линейном выходе, В 1,6 CD-проигрыватель Неравномерность АЧХ (20 Гц/20 кГц) -0,4/-1,0 Отношение сигнал/шум, дБА 93,5 Переходное затухание, дБ (1 кГц) 95,5 Вибростойкость, мм 110 Уровень сигнала на линейном выходе, В 1,9 Аудиосекция Выходная мощность, Вт RMS (к.н.и. = 1%) 19,1 Регулировка тембров, дБ ВЧ ±10,1 НЧ ±10,0

Источник

Провода

Чтобы подцепить плюсовой провод, необходимо обладать определенной сноровкой. Непременно нужно запастись предохранителем, если собираетесь делать подключение магнитолы Sony CDX напрямую от АКБ

Особое внимание уделяем диаметру проводки. Он не должен быть меньше, чем разъем главного устройства. Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель

Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель. Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

• Масса – это черный кабель, который идет от АКБ;
• Силовой либо плюсовой на двенадцать Вольт – это желтый кабель, который идет от АКБ;
• За сигнал на включение главного устройства от 33 (замок зажигания), отвечает красный кабель;
• Антенна на другие устройства – синий провод.

А вот если затронуть вопрос, какие ставить диоды, то в данном случае разницы нет, можно любы применять, типа КД522Б.

Разъем и различие по оттенкам

Если вы собираетесь самостоятельно подключать магнитолу Sony, то схема проводов в конечном итоге будет выглядеть следующим образом:

1. За память и питание головного устройства отвечает силовой провод желтого цвета. Поэтому, изначально его нужно присоединить как плюсовой;
2. Отключает работу головного устройства провод красного цвета, хотя он тоже силовой. Его необходимо подключить. Согласно инструкции, его нужно присоединить к замку зажигания. Если так сделать, то главное устройство при выключении зажигания также будет отключаться.
3. Не рекомендуется соединять плюсовые провода вместе. Если пренебречь этой рекомендацией, то автомагнитола будет постоянно работать, а это грозит быстрым обесточиванием АКБ, особенно когда мотор авто не работает. Подключение магнитолы Sony xplod (видео).

Если у вас машина марки ВАЗ, и вы хотите поставить в нее автомагнитолу Sony, например, GT200E, то можно это сделать так:

1. l Красный провод присоединяем к пятому контакту колонки БСК, а не к замку зажигания. Не смотря на то, что данная схема оригинальна, все же в ней присутствуют недостатки. Когда в авто сидит человек некоторое время, то чтоб он смог слушать музыку, нужно не вынимать ключ из зажигания. Да и при таком подключении расход электроэнергии увеличивается;
2. l Через обычную кнопку. Ее ставят на кабель, который имеет красный цвет ГУ. У нее обычный функционал – включить или выключить. ГУ работает постоянно при таком раскладе. Когда машина долгое время стоит, просто нажатием кнопки прекращаем поступление питания с АКБ.
3. l Через аварийку. Когда мы ее задействуем, то питание на ГУ будет идти по средствам постоянного плюса. Питание на ГУ подается через кабель красного цвета от замка зажигания. В этом случае схема будет иметь такой вид:

• С колодки часов плюс поступает после зажигания.
• От прикуривателя либо АКБ идет постоянный ток.
• С прикуривателя идет провод массы, который имеет черный цвет.

Когда в машине есть двухпроводных соленоид, срабатывающий на открытие или закрытие по средствам переменчивости полярности, то схема подключения магнитолы Sony CDX-s22 будет выглядеть так:

• При открытии дверей машины, происходит подача положительного заряда на реле P1 c соленоида. После того, как он срабатывает, идет забор питания с АКБ по средствам выводов своих контактов и реле P2. Тем самым присоединяя ГУ к питанию.
• Следовательно, когда дверь авто закрывается, цепочка обрывается, следовательно происходит отключение ГУ.

У этой схемы много минусов, в том числе за счет дополнительного реле наблюдается большой расход тока. Тем не менее, когда вы купили новое авто, или просто хотите сменить магнитолу, чтоб все сделать правильно, выберете оптимальную для вашего случая схему подключения, и в точности следуйте ей. Тогда у вас точно все получится.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Как подключить магнитолу JVC

Большинство таких магнитол оснащено фирменным разъемом. Для подключения JVC к бортовой сети необходимо приобрести специальный переходник. Также можно подсоединить магнитолу при его отсутствии. Это можно сделать 2 способами:

• Путем подключения проводов к штырькам на разъеме.
• Путем припайки проводов к плате магнитолы в соответствии с обозначениями.

В обоих случаях необходимо руководствоваться схемой подключения устройства. Распиновка проводов автомагнитолы JVC осуществляется следующим образом:

• Первый и второй — это выход переднего и заднего правого динамика, соответственно.
• Третий и четвертый — это выход левого заднего и переднего динамика, соответственно.
• Пятый подключается к устройству дистанционного управления (RC).
• Шестой подключается к активной антенне или усилителю автозвука.
• Седьмой подключается к источнику питания.
• Восьмой подсоединяется к отрицательному полюсу (кузову автомобиля).
• Девятый и десятый — это масса правого фронтального и тылового динамика, соответственно.
• Одиннадцатый и двенадцатый — это масса левого фронтального и тылового динамика, соответственно.
• Тринадцатый отвечает за отключение звука во время разговора по телефону при замыкании на массу.
• Четырнадцатый и пятнадцатый не используются.
• Шестнадцатый провод — это основное питание магнитолы.

Если в штырьках колодки на задней стенке магнитолы имеются отверстия, то для подключения понадобятся иголки, которые будут туда вставляться. Также нужно приготовить провода. Их цвета выбираются в соответствии с общепринятой маркировкой, чтобы облегчить подсоединение устройства.

Один конец провода надежно прикручивается к иголке. Для изоляции таких соединителей друг от друга на них надеваются трубочки. После установки всех иголок на места полученная конструкция скрепляется и фиксируется при помощи клейкой ленты. Вначале иголки с трубочками оборачиваются в несколько слоев, а затем прикрепляются с нескольких сторон путем приклеивания к задней стенке магнитолы.

Если не удается подключить магнитолу с помощью иголок, то следует подпаять провода к контактам на печатной плате. Для этого следует снять верхнюю крышку устройства и аккуратно вынуть плату из корпуса. Затем подпаиваются провода к контактам коннектора по схеме подключения автомагнитолы. Для выведения кабелей наружу следует аккуратно просверлить отверстие в задней стенке устройства поближе к месту пайки.

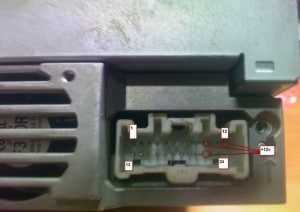

Распиновка разъемов автомагнитол Sony

SONY XR-7300
SONY XR-7200
SONY XR-7201
SONY XR-7202
SONY XR-7400Разъём магнитолы Sony

SONY XR-C5120RРазъём магнитолы Sony

SONY XR 3053Разъём магнитолы Sony

SONY XR 1953Разъём магнитолы Sony

SONY XR 4400Разъём магнитолы Sony

SONY XR 4543Разъём магнитолы Sony

SONY XR 4350Разъём магнитолы Sony

SONY CDX-R79VFРазъём магнитолы Sony

SONY XR-502Разъём магнитолы Sony

SONY XR-7082Разъём магнитолы Sony

SONY XR-C543SP
SONY XR-2750
SONY XR-2803Разъём магнитолы Sony

SONY XR-U9696Разъём магнитолы Sony

SONY XRS-22SW mk3Разъём магнитолы Sony

SONY XR-C300Разъём магнитолы Sony

SONY XR-C6103SP
SONY XR-3700RDS
SONY XR-3690RDS
SONY XR-6700RDS
SONY CDX-4000X
SONY CDX-4180R
SONY XR-1803
SONY XR-3304
SONY XR-3750
SONY XR-4890
SONY XR-C700Разъём магнитолы Sony

SONY XR-7042
SONY XR-4403Разъём магнитолы Sony

SONY CDX-5072Разъём магнитолы Sony

SONY MDX-U1RDSРазъём магнитолы Sony

SONY XR-C210
SONY XR-C214
SONY XR-C620 RDS
SONY XR-6450Разъём магнитолы Sony

SONY XR-4252Разъём магнитолы Sony

SONY XR-7040
SONY XR-5500 RDSРазъём магнитолы Sony

SONY XR-C6093SPРазъём магнитолы Sony

SONY XR-CA340 Made In MalaysiaРазъём магнитолы Sony

SONY XR-M500R Made In CoreaРазъём магнитолы Sony

SONY CDC R504MPРазъём магнитолы Sony

SONY CXD — 5082Разъём магнитолы Sony

SONY XR — U440 RDSРазъём магнитолы Sony

SONY XR — 7052Разъём магнитолы Sony

SONY S-GT460UРазъём магнитолы Sony

Разъём магнитолы Sony

Sony F6800Разъём магнитолы Sony

Разъём магнитолы Sony

SONYРазъём магнитолы Sony

Разъём магнитолы Sony

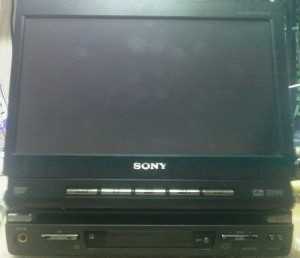

SONY XAV-A1Разъём магнитолы Sony

Разъём магнитолы Sony
10 — ACC, 12 — BATT, 20 — PARKING, 22 — ILLUMINATION

SONY CDX-7700Разъём магнитолы Sony

Разъём магнитолы Sony

SONY MEX-D5200Разъём магнитолы Sony

Разъём магнитолы Sony

Sony CDX-GT310/317EEРазъём магнитолы Sony

Sony CDX-GT410UРазъём магнитолы Sony

Sony DVX-8618Разъём магнитолы Sony

Sony XR-7152Разъём магнитолы Sony

Sony XR-5450Разъём магнитолы Sony


Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:

Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:

• Кабель черного цвета, идущий от АКБ, это масса;
• Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
• Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
• Наконец, синий провод – это антенна или другие устройства.

*ЗЗ – замок зажигания

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

• Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
• Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Активные и пассивные сабвуферы

Как правило, магнитолы или другие головные устройства автомобильных аудиосистем не предназначены для подключения сабвуферов. Это объясняется тем, что качество воспроизведения низких частот в основном определяется фронтальными динамиками, которым не требуется сигнал большой мощности.

О сабвуферах вспоминают, когда требуется громкий, мощный, глубокий бас, высокое звуковое давление и новые физические ощущения. Обычно магнитолы не способны обеспечивать нужный для этого мощный электрический сигнал.

В принципе маломощный низкочастотный динамик, используя фильтры (кроссоверы) для разделения нагрузки по частоте между колонками разного типа, можно подключить к стандартным выходам многих головных устройств (магнитол), если они способны обеспечить мощность выходного сигнала хотя бы 20 Вт на канал. Но если требуется высокое звуковое давление баса, без дополнительного усиления не обойтись.

Как правило, пассивные сабвуферы подключаются к источнику звука через внешний усилитель. Преимущества такой схемы, прежде всего, в гибкости. Добиваясь требуемого качества звучания или громкости баса, можно менять и колонки, и усилители независимо друг от друга.

Панель подключения пассивного сабвуфера

У активных сабвуферов усилитель мощности звуковой частоты встроен в тот же корпус, что и динамики. Это компактное решение, позволяющее экономить место и время, так как его значительно проще установить и подключить. Кроме того, активный корпусной сабвуфер обычно стоит дешевле, чем пассивный и внешний усилитель вместе взятые.

Активный сабвуфер с панелью подключения

Тем не менее следует, выбирая такую схему, быть готовым к тому, что со временем проявят себя подводные камни. Качество звука зависит как от усилителя, так и от колонки. Но заменить один из компонентов в активном устройстве практически невозможно.

Рекомендуем: Карданная передача и все,что нужно о ней знать.

Второй минус — качество усилителя. Производители универсальных устройств ориентированы на максимальные возможности своей продукции, что расширяет список потенциальных покупателей.

Встроенный усилитель, как правило, рассчитан на работу в определённых условиях. Такое устройство невозможно модернизировать, когда качество звучания перестаёт соответствовать возросшим потребностям.

Таблица: сравнение преимуществ и недостатков

Преимущества	Недостатки
Пассивный сабвуфер	Гибкость системы. Возможность замены любого компонента. Широкие возможности модернизации.	Для подключения необходим отдельный усилитель. Высокая стоимость системы, учитывая цену усилителя.
Активный сабвуфер	Относительная простота установки и подключения. Компактность. Для монтажа требуется меньше проводов.	Не подлежит кардинальной модернизации. Ограниченные возможности усилителя.
