Коды ошибок на 16 клапанной ваз-2112: самодиагностика на приборке

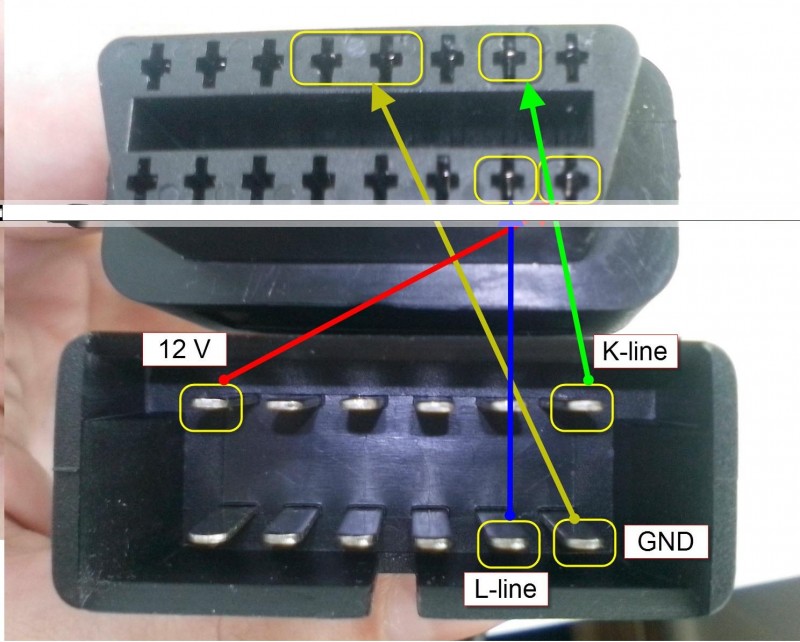

Распиновка разъема ODB: удобная схема расположения контактов

А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
B – выход предназначен для подсоединения оборудования типа L-Line

Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
H – выход, на который подается питание в процессе выполнения диагностических операций;
G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .

Заключение

Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .

Общий алгоритм диагностики автомобиля

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска. Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели). Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной. По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять. Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS. Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся. Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем. Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять. Заглушить авто. Произвести повторное дешифрование ошибок с помощью специальных программ или интернета. Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

• быстро выявить неисправности автомобиля;
• получить необходимую информацию с датчиков;
• изменить настройки;
• сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Выполнение диагностики самостоятельно

Адаптер для подключения компьютера к электронике автомобиля ВАЗ 2110.

Многие автомобилисты считают, что наличия компьютера и адаптера вполне хватит для того, чтобы выполнить качественную проверку своего ВАЗ 2110. Но главная «составляющая» для успешного и обширного теста — наличие грамотного специалиста. Разумеется, что выполнить задачу можно своими руками, но для этого нужно установить специальный софт, который есть в открытом доступе в сети Интернет. Хороший вариант – это Motor-Scan.

Также наличие интернета необходимо для того, чтобы расшифровывать полученные коды ошибок и сокращения. Выполняется работа в следующей последовательности:

1. В разъем OBD (находится там, где и рулевая колодка) вставляется адаптер, компьютер при этом должен быть включен.
2. Когда колодка получила адаптер, включается зажигание, так как без питания программа ничего не сможет считать.
3. Теперь на ноутбуке запускается программа для тестирования.
4. Если колодка и прочие элементы в рабочем состоянии, то на мониторе отобразится электроника машины ВАЗ 2110. Теперь можно приступать к проверке.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

• 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

  21120 (Евро-2)

• 21124 – BOSCH M7.9.7, Евро-2;

  21124 (Евро-2)

• 21124 – BOSCH M7.9.7, Евро-3.

  21124 (Евро-3)

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	–	1	1
Свечи	2	–	–
Модуль зажигания	3	–	–
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	–	–	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	–	–	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	–	–
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	–	–
Подсветка замка зажигания (к бело-голубому проводу)	D+E	–	–
Отводы к жгуту дверей	–	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Приложения для диагностики авто

Существует множество различных приложений диагностики автомобиля в магазинах приложений как AppStore, так и в PlayMarket. Мы разберем самые популярные.

OpenDiag Mobile 2.0

Данное приложение от российских разработчиков и является наиболее популярным в плане диагностики российских автомобилей. Оно было разработано именно для автомобилей Лада и позволяет с высокой точностью определять ошибки в автомобиле.

OpenDiag позволяет постоянно следить за автомобилем не вынимая сканер из диагностического разъема.

Плюсы:

• Быстрое подключение;
• Большой выбор параметров;
• Обзор параметров в режиме онлайн;

Минусы:

• Отсутствие в AppStore;
• Имеются платные блоки;

CarScaner

Наиболее популярная программа среди пользователей iOS, обладает всеми необходимыми функциями для диагностики автомобиля.  Изначально программа разрабатывалась для множества автомобилей, но приоритет отдавался иномаркам.

Плюсы:

• Быстрое подключение;
• Постоянное обновление программы;

Минусы:

• Не полный функционал работы с российскими авто;
• Нет расшифровки ошибок;

Алгоритм проведения снятия старой приборной панели автомобиля, с целью установки новой

Колодка диагностики ваз 21102

• перед тем, как непосредственным образом приступить к снятию приборной панели, необходимо крайне тщательно и детализировано изучить её схему строения;
• итак, сначала выполняется разъединение отрицательной клеммы и аккумулятора;
• затем, следует вынуть декоративные накладки, которые содержат в себе рулевую колонку;
• саму же сигнальную пластину рулевого управления трогать не стоит, её нужно оставить на исходном месте;
• левый и правый переключатель необходимо снимать таким образом, чтобы их соединение между собой было сохранено;
• подрулевые переключатели соединены с двумя наконечниками проводов, эту связь необходимо прервать путём разъединения;
• гидрокорректор фар оснащён специальной управленческой ручкой, которую необходимо также при помощи шлицевой отвёртки снять;
• затем необходимо воспользоваться ключом на «21» чтобы отвинтить крепёжную гайку гидрокорректора фар;

Колодка диагностики на ваз 2110

• сам же гидрокооректор фар, нужно утопить в соответствующие отверстие приборной панели;
• после успешного выполнения всех вышеперечисленных манипуляций, монтажный блок можно будет освободить от крышки;
• далее необходимо вновь воспользоваться отвёрткой крестообразной формы (нужно будет крепёжный саморез, который располагается во внутренней части кронштейна приборной панели, отвернуть в противоположную сторону);
• вместе с этим, необходимо в обязательном порядке выполнить полное разъединение абсолютно всех проводов, которые содержатся в замке зажигания;
• теперь пришло время выполнить отворот диагностического разъёма, который заключён в саморезе крепежа кронштейна;
• от выключателя сигнала отходят два провода, наконечники которых необходимо разъединить;

Колодка диагностики на ваз 21102

• саморезы левой консольной накладки необходимо отвернуть в противоположную сторону относительно исходной;
• снять саму накладку можно лишь, после сдвига передней части консольной накладки, предварительно выводя её из зацепления кронштейном;
• теперь необходимо при помощи торцового ключа отвинтить крепёжную гайку панели кронштейна;
• воздуховод и саму приборная панель ваз 2110 удерживается винтом, который нужно открутить;
• после чего, нужно будет примерно на 15-20 см отвести приборную панель внутрь салона автомобиля;
• далее необходимо выполнить полное разъединение всех 9-ти жгутов, которые соединяют между собой колодки;
• затем саму приборную панель необходимо вынуть, воспользовавшись проёмом, который расположен в левой передней двери;
• установка новой панели выполняется строго в обратной последовательности.

Маркировка диагностической колодки на ваз 21104

Инструкция установки новой и демонтажа старо приборной панели содержит множество нюансов, которые необходимо изучить тщательным образом. Вместе с этим, просмотр фото и видео — материалов является обязательным условием замены. Если его не выполнить, то запутаться в процессе демонтажа или установки не составит труда. Цена замены приборной панели просто феноменально высокая. Эти в свою очередь служит отличным стимулом для проведения самостоятельной замены приборной панели.

Проблемы подключения K Line

Не подключается K—Line адаптер (VAG COM)

При изготовлении K-Line адаптера самостоятельно или приобретении его в магазине, пользователи в отдельных случаях сталкиваются с проблемой в подключении адаптера.

Данная проблема имеет два подвида:

— Проблема при подключении адаптера к ПК (с нашим адаптером K-Line 409, в комплекте идет видео инструкция по работе с прибором, рекомендуем ознакомится с ней если у Вас возникают вопросы)

— Проблема подключения адаптера K Line 409 (VAG COM) к автомобилю

Для решения первой проблемы необходимо установить драйвер для устройства находящийся на диске, после чего перейти в диспетчер устройств, и посмотреть корректно ли отображается Ваш адаптер. Если в диспетчере устройств Вы видите в разделе COM порты и LPT Ваш адаптер без каких-либо знаков вопросов и т.п. то можете быть спокойны, драйвера установлены правильно. Для большей уверенности можно два раза кликнув по нему найти надпись о том, что устройство работает нормально.

В случае если Ваш адаптер обозначается со знаком вопроса или находится в разделе другие устройства, видимо Вы не установили драйвер и Вам необходимо его переустановить.

Выбираем наше устройство, выбираем, обновить драйвер и указываем папку с драйверами, после чего жмем далее и видим процесс установки, в противном случае выбираем другую папку и повторяем операцию пока не достигнем успеха.

В случае если драйвер Вы установили корректно, но при подключении к автомобилю соединение с ним не происходит, для начала проверьте кабель на работоспособность, для этого установите программу васядиагност, после чего в разделе настройки выберете номер порта на котором расположен Ваш адаптер и нажмите кнопку тест (двигатель автомобиля должен быть заведен или включено зажигание).

Если Вы получили сообщение об успешном обнаружении адаптера, следующим шагом будет подборка программы для Вашего автомобиля с диска идущего с адаптером и его диагностика.

Если Вы получили сообщение о том, что адаптер не найден или порт закрыт, то еще раз проверьте номер порта в диспетчере устройств и корректность установки драйвера устройства. Если все сделано верно, проверьте работоспособность кабеля на другом автомобиле и другом ПК.

В случае если при подключении через другой ПК на другом автомобиле адаптер заработает и при этом отказывается работать на Вашем ПК, то возможно проблема в установленной ОС, антивирусе, комплектующих компьютера. Чаще всего, если на Вашем ПК кабель работает на другом автомобиле, но отказывается работать на Вашем автомобиле, проблема заключается в обрыве провода К-линии. Возможно провод просто немного отошел из колодки (колодки АПС иммобилизатора) и нормальный контакт отсутствует. Если Вы проверили контакты на автомобиле и все в порядке, а кабель по-прежнему не заработал, то Вам необходимо выполнить следующие действия:

— Проверить напряжение на К-линии. Для этого, выставите на мультиметре режим для измерения постоянного напряжения, после чего красный щуп подключите к проводу К-линии, а черный щуп подсоединяем на «массу» к любой точке кузова. Посмотрите на показания прибора, прибор должен отобразить напряжениеоколо 12+В плюс минус 2В

Обратите внимание, что выполнять проверку нужно именно мультиметром, а не лампочкой или прочими подручными средствами. В случае если напряжение отсутствует, переходите к следующему пункту

Распиновка колодки OBD2 Распиновка колодки GM12 Pin OBD 1

2) Если на Вашем автомобиле ВАЗ разъем с АПС отключен, Вам необходимо проверить наличия перемычки в колодке АПС между 9 и 18 контактами колодки.

При использовании адаптера так же не забудьте о базовых правилах:

— подключение и выключение адаптера в диагностический разъем необходимо выполнять при отключенном зажигании.

-диагностировать автомобиль необходимо на включенном зажигании или заведенном двигателе (отдельные модели вроде Январь 5.1 диагностируются только на заведенном двигателе )

— при использовании самодельных переходников на другие колодки или использование навесного монтажа, внимательно ознакомьтесь с распиновкой разъема и убедитесь, что не выполняете подключение по зеркальной схеме.

— не допускается совместное использование встроенного БК автомобиля и K-line адаптера т.к. связь по одному проводу для двух устройств, как правило, вызывает ошибки подключения, отключите БК на время тестирования автомобиля K-Line адаптером после чего подключите вновь.

Эти правила сохранят работоспособность Вашего ЭБУ и K Line адаптера.

Предназначение Бортового Компьютера

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

На картинке изображен бортовой компьютер «Мультитроникс» для ВАЗ 2114

Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) – это не просто сведенные воедино разные показатели на одном экране.

Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Схема	Описание	Авто
Выход с обозначением контактов	Данный тип представляет собой 12-контактное устройство, в котором: А — это GND выход; В — К-Line выход, которого может не быть; M — K-Line; G — колодка управления топливным насосом; Н — питание от бортовой сети, но этого контакта может не быть.	Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.
OBD-2 устройство для ВАЗ	Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.	Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.
OBD-2 выход для всех Фольксвагенов и большинства других современных авто	В данном случае назначение контактов следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — контакт CAN высокий; 7 — линия диагностики К; 10 — шина минус; 14 — контакт CAN низкий; 15 — L-контакт для проверки; 16 — питание от бортовой сети.	Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.
OBD для Хонды	1 — контакт K-Line; 2 — контакт питания от аккумулятора авто; 3 — заземление или масса; элементы 4 и 5 применяются для считывания кодом самодиагностики.	Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.
OBD для всех современных автомобилей Деу	Назначение контактов в данном случае следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — CAN-шина; 7 — выход для проверки авто К; 10 — шина минус; 14 — еще одна CAN-шина, низкая; 15 — выход для проверки авто L; выход для питания от бортовой сети.	Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.

Расположение

Автомобильный ДР для проверки систем

Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).

Что в итоге

С учетом приведенной выше информации становится понятно, что БК ВАЗ 2114 (маршрутный компьютер ВАЗ) позволяет полностью контролировать автомобиль в режиме реального времени. Фактически, устройство подключается ко всем датчикам и блокам, которые имеет ЭСУД автомобиля.

Более того, компьютер осуществляет обработку полученных данных и отображает их в наиболее простом и понятном для водителя виде. Если иначе, БК собирает, корректирует, анализирует и затем выдает точную информацию, причем так, чтобы водитель могу сразу считывать такие данные без каких-либо сложностей и дополнительной расшифровки.

Также можно своевременно выявить неполадки за счет того, что компьютер уведомляет о критических сбоях и ошибках. Благодаря такой особенности, часто удается избегать серьезных последствий и дорогостоящего ремонта. Еще в случае появления ошибок нет необходимости ехать на СТО для диагностики, расшифровка доступна прямо на месте.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Центральный замок автомобиля: назначение, особенности, принцип работы. Какой ЦЗ лучше выбрать. Установка центрального замка, нюансы и рекомендации.

Как заменить лампочки в передних фарах Лада Калина: замена ламп ближнего и дальнего света. Как поменять габариты на Калине, поворотники, стекло фары и фару.

AUX: что это такое, выход Аукс и кабель AUX. Подключение по AUX: проводное и беспроводное. Преимущества и недостатки подключения AUX, AUX Bluetooth.

Подогрев заднего стекла: ремонт или установка обогрева заднего стекла своими руками

Тонкости и нюансы, на что обратить внимание, рекомендации

Как сделать короб для сабвуфера самому: ящик для саба своими руками. Самостоятельное изготовление «стелс» саба в крыло. Советы и рекомендации.
