Признаки пробитой прокладки ГБЦ

Пробитая прокладка ГБЦ может проявляться самыми различными признаками и симптомами. Ниже мы рассмотрим наиболее распространенные:

Из-под ГБЦ выходят выхлопные газы. Наиболее распространённый симптом пробитой прокладки, который становится заметен внешне и по громким хлопкам из-под капота.
Между цилиндрами заметен прострел. В данном случае смешиваются выхлопные газы и топливная смесь из разных цилиндров. а в работе машины наблюдаются такие же неполадки, как при троении двигателя. Кстати, он запускается с трудом, но стабильно работает после прогревания. Поломка определяется с помощью замера компрессии цилиндров (в нормальных условиях она не должна сильно отличаться).
В один из цилиндров проникает антифриз. Эта причина проявляется в выходе белого выхлопного дыма (наполненного паром) из трубы даже при положительной температуре воздуха и в падении уровня тосола.
Масло вытекает наружу из-под ГБЦ. Его потёки заметны в районе стыка БЦ и головки.
Двигатель быстро нагревается и перегревается по причине того, что горячие пары выхлопа проникают в охладительную систему и мешают ей эффективно действовать.
Антифриз и масло смешиваются в моторном отсеке. Такая проблема ухудшает рабочие показатели двигателя, увеличивает его износ. Показателем данной неисправности являются маслянистые пятна в расширительном бачке. При смешивании антифриза с маслом на внутренней стороне крышки образуется рыжеватая эмульсия, похожая на сметану или майонез.
Плохо работает печка из-за попадания выхлопа в систему охлаждения. В результате часто меняется температура охлаждающей жидкости, а теплообменник отопителя работает неэффективно.
В патрубках радиатора увеличивается давление из-за попадания выхлопных газов из-под прокладки ГБЦ. Для обнаружения данного признака нужно ощупать патрубки – они становятся слишком твёрдыми.
На свечах появляется сильный нагар. Из-за проникновения воды или антифриза внутрь цилиндров свечи даже намокают.

Одним из наиболее очевидных признаков перегрева двигателя служит высыпание конденсата на поверхности. Однако прогар или пробой прокладки ГБЦ – лишь одна из многих причин этой неисправности.

Функциональное назначение

Тут важно понимать, что прокладки присутствуют на всех современных ДВС, включая моторы типа ЗМЗ 403 или ЯМЗ 238. Не всегда и не все готовы менять элемент своими руками

Некоторым проще заплатить специалистам. Цена замены не самая огромная, поскольку явление, связанное с износом и повреждением прокладки, довольно распространенное.

Для начала стоит поговорить про функции прокладки. Логично предположить, что она обеспечивает герметичность создаваемого уплотнения между самой головкой и непосредственно блоком цилиндров силовой установки. Не забывайте, что мотор работает в весьма сложных условиях, постоянно находится под воздействием температурных перепадов, агрессивных жидкостей в виде масла и антифриза и пр. Потому удивительного в том, что прокладка периодически изнашивается или выходит из строя, и требуется обязательная замена.

Пробой прокладки не всегда становится очевидным и заметным сразу. Порой на щитке загораются значки приборной панели , сообщающие о перегреве ДВС или недостатке антифриза в системе охлаждения . Также неисправность может проявиться в виде образования внутри этой системы воздушной пробки , которую можно самостоятельно удалить, а она вновь появится, поскольку проблема пробоя прокладки никуда не ушла.

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

При производстве прокладок изготовители используют тонколистовой металл или армированный паронит, который имеет дополнительные металлические окантовки непосредственно под камеры сгорания. Стенки между некоторыми имеющимися отверстиями в изделии бывают крайне тонкими. И если неправильно установить элемент, он быстро прогорит.

Чтобы прокладка служила максимально долго и эффективно, важно обеспечить идеальное прилегание между поверхностями блока и головки. Здесь требуется обеспечить идеальную чистоту, отсутствие любых шероховатостей и неровностей

Ещё одним важным условием долговечности является правильное закручивание крепёжных болтов, что осуществляется в строго заданной последовательности и с чётко контролируемым моментом затяжки. Для этого автопроизводители обязательно прикладывают инструкцию с подробной схемой и описанием моментов затяжки при выполнении ремонтно-восстановительных работ, предусматривающих разъединение головки и блока.

Сделай ее

Прокладки ГБЦ вырубают из многослойного полотна. В его основе – каркас из перфорированной жести, покрытый с обеих сторон полимерной композицией. Иными словами, современная мягкая прокладка ГБЦ являет собой многослойную конструкцию, этакий «сэндвич», в котором каждый слой решает строго определенную задачу.

Чтобы в дальнейшем свободно оперировать терминами, давайте в общих чертах вспомним технологию изготовления прокладок ГБЦ. Ее основные этапы таковы:

• изготовление специальной бумаги на полимерной основе;

• сборка прокладочного полотна (жесть обкладывается бумагой и пропускается через обжимные валки каландра);

• обмазка, пропитка и вулканизация полученного материала;

• вырубка прокладок в специальных штампах.

• окантовка отверстий камер сгорания и жидкостных каналов прокладки и калибровка.

Справедливости ради отметим, что применение полимерной бумаги – не единственный способ получения полотна. В свое время фирма Elring предложила такую технологию: жесть обкладывается специально приготовленной массой и потом пропускается через каландр. А вот, например, фирма Frenzelit покрывает жесть бумагой – правда, для этого необходима специальная бумагоделательная машина. Зато этот способ обеспечивает более равномерную плотность полотна.

Как понять, что прокладка ГБЦ пробита?

Не нужно проводить сложную диагностику, чтобы распознать прогар прокладки. На это указывает конкретный признак (а иногда их несколько), который соответствует именно этой поломки. Но вначале рассмотрим, по какой причине портятся прокладочные элементы.

Причины поломки

Самая первая причина преждевременного износа материала – ошибки во время сборки агрегата. На некоторых участках стенки прокладочного материала тонкие, из-за чего его легко порвать. Качество изделия – не менее важный фактор, определяющий частоту его замены.

Главный враг прокладочного материала головки – грязь

По этой причине во время замены очень важно следить за тем, чтобы между блоком и головкой не попали посторонние предметы (даже песчинки). Также немаловажным фактором является качество соединяющихся поверхностей

Ни торец блока, ни головки не должны иметь дефекта в виде сколов или шероховатостей.

Еще одна причина быстрого прогорания прокладки – неправильная фиксация ГБЦ. Болт крепления нужно затягивать до определенной степени, а все крепежи следует устанавливать в своей последовательности. В какой последовательности, и с каким усилием должна выполняться затяжка болтов, сообщает производитель в технической литературе к автомобилю или инструкции к ремкомплекту, в котором находится прокладка.

Иногда перегрев мотора приводит к тому, что плоскость прокладки деформируется. Из-за этого материал быстрее прогорит и появится один из перечисленных ниже признаков.

Признаки пробитой прокладки ГБЦ

Один из самых известных симптомов – в процессе работы двигателя громкие хлопки из конкретного цилиндра (или нескольких). Вот еще несколько признаков, указывающих на проблему с прокладочным материалом:

Троение двс. Это может происходить (если исправны топливная и система зажигания), когда образовалась брешь между цилиндрами. Диагностируется эта неисправность замером компрессии. Однако низкое давление и троение являются также симптомами более серьезной «болезни» мотора. О причинах троения рассказано здесь, а о замерах давления обсуждалось здесь;
Намного реже – появление выхлопных газов в системе охлаждения. В этом случае произошел прогар участка, где проходит охлаждающая магистраль рубашки;
Перегрев мотора. Это случается, если прогорают канты уплотнения цилиндров. Из-за этого выхлопные газы слишком сильно нагревают ОЖ, что приводит к худшему отводу тепла от стенок цилиндров;
Масло в системе охлаждения. В первом случае владелец авто заметит в расширительном бачке пятна смазки (их размеры зависят от степени прогара). Во втором – в масле будет образовываться эмульсия. Ее легко заметить, если достать щуп после работы мотора. На его поверхности будет видна белая пена;
Прогар между цилиндрами может проявляться затрудненным холодным пуском силового агрегата, но после прогрева его стабильность возвращается;
Появление масляных потеков на месте стыка блока и головки;
Густой и белый выхлоп и стабильное снижение уровня антифриза без внешних протечек.

Это – жесть

А теперь несколько интересных подробностей. Поверхность жести после перфорации более всего напоминает, пожалуй, двустороннюю терку. Зубчики с обеих сторон стальной ленты готовы к контакту с полимерным покрытием – но все ли производители делают их правильно?

Нет, конечно. В настоящее время известны два типа перфорации, применяемой в производстве прокладок ГБЦ: круглая и прямоугольная. «Продвинутые» заводы применяют круглую, и вот почему.

Во-первых, при круглой перфорации прочность жести в продольном и поперечном направлениях практически одинакова. В то время как прямоугольная перфорация делает прокладку анизотропной. Кроме того, «прямоугольная» технология не обеспечивает воспроизводимости свойств изделия: две одинаковые прокладки могут существенно отличаться по прочности на разрыв.

Во-вторых, круглая перфорация позволяет получить плоскую поверхность между выступами (зубчиками). И наконец, в-третьих, она дает возможность оптимизировать распределение зубчиков по площади изделия, обеспечивая надежное сцепление жести с полимерным «покрывалом».

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Как узнать что пробита прокладка ГБЦ Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

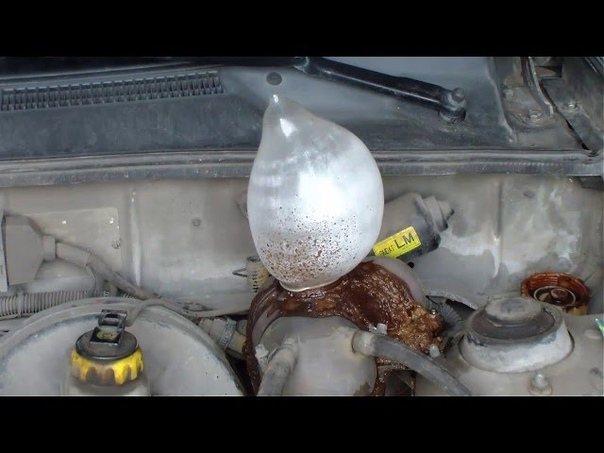

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах , если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Разница между пробитой и прогоревшей прокладкой ГБЦ

Под прогаром следует понимать неисправность, при которой выхлопные газы прорываются в соседние цилиндры, масляные каналы или рубашку охлаждения ДВС. Чаще всего прогар происходит между цилиндрами, так как уплотнение в этом месте принимает наибольшую термическую нагрузку.

Понятие пробоя более обширное и включает в себя также случаи, когда каналы циркуляции масла и охлаждающей жидкости (ОЖ) сообщаются между собой. Из-за смешивания в расширительном бачке и/или поддоне образуется эмульсия кофейного цвета. При пробое наружу первым признаком будут следы масла/тосола на двигателе.

Признаки прогара

Двигатель троит, падение мощности, черный дым из выхлопной трубы (несгоревшее топливо). Сообщение соседних цилиндров приводит к нарушению газообмена. На такте сжатия газы перетекают в соседний цилиндр, вследствие чего не создается достаточное давление в конце такта сжатия, нарушается либо и вовсе отсутствует горение смеси. Из-за этого двигатель работает неустойчиво, на кузов передаются сильные вибрации.
Повышенное давление в системе охлаждения двигателя. Поскольку система наполняется отработанными газами, все резиновые патрубки будут раздуты, что можно проверить на ощупь. Нередко последствием пробитой прокладки становится утечка антифриза. Из-за повышенного давления в системе течь возникает в наиболее ослабленных участках: места обжатия патрубков хомутами, незатянутые подводы к штуцерам, потрескавшиеся из-за старости резиновые шланги.

Маслянистые пятна на поверхности антифриза в расширительном бачке. Причина в несгоревшем бензине и примесях масла, которые просачиваются в охлаждающую жидкость вместе с газами.
Двигатель перегревается. Раскаленные отработавшие газы нагревают антифриз, поэтому система охлаждения не справляется с теплоотводом.
Белый дым из выхлопной трубы. Причина в прогоревшей прокладке между каналом циркуляции ОЖ и цилиндром, из-за чего антифриз попадает в камеру сгорания. Нередко проблема начинает проявлять себя после длительного простоя, когда в цилиндре накапливается тосол. В придачу ко всему в такой ситуации вы заметите затрудненный запуск двигателя. Естественно, что в таком случае уровень антифриза в бачке будет постоянно снижаться.

С ремонтом прогара затягивать не стоит, так как скопление большого количества антифриза в камере сгорания может привести к гидроудару и, как следствие, дорогостоящему капитальному ремонту.

Признаки неисправности

Люди с опытом быстро определяют пробой прокладки ГБЦ. Это можно понять по нескольким характерным симптомам. Они зависят от того, где возникло повреждение и насколько оно сильное.

Выбивает охлаждающую жидкость

Если повреждение между камерой сгорания и каналом, по которому проходит охлаждающая жидкость, раскаленные газы из цилиндра будут попадать в систему ОЖ. Из-за этого в ней создается очень большое давление, которое выдавливает воздух вместе с жидкостью через клапан пробки, установленной на расширительном бачке. Когда клапан неисправен, давление раздувает и рвет резиновые шланги. Или повреждение прокладки увеличивается, а газы попадают в систему смазки.

Проверить просто: снять крышку с бачка и запустить двигатель после этого. Из горловины пойдут пузыри вместе с жидкостью. Не стоит откручивать пробку на работающем моторе, так как избыточное давление с силой вытолкнет ОЖ и раскаленный пар наружу и спровоцирует ожоги.

Холодный воздух из отопителя

Этот вариант проявляется на некоторых моделях авто. Если пробка не успевает стравливать излишки давления, то воздух скапливается в радиаторе отопителя (высшая точка системы), из-за чего из него идет только холодный воздух при любых настройках.

Чтобы определить, пробита ли прокладка ГБЦ, нужно запустить печку на самой высокой температуре и снять патрубок на выходе из радиатора отопления. Когда пойдет ОЖ, быстро надеть патрубок и затянуть. Если через какой-то промежуток времени тепло пропадет, скорее всего, проблема именно в прокладке.

Скачки температуры двигателя

Когда газы идут в ОЖ, то могут скапливаться перед термостатом, так как он не выпускает жидкость. Из-за этого теплопередача нарушается и узел срабатывает с заметным запозданием, и температура поднимается заметно выше, чем обычно.

После открытия термостата температурные показатели нормализуются, после чего процесс повторяется заново. Поэтому скачки наблюдаются постоянно, нет нормального температурного режима. Со временем проблема может усугубиться еще больше.

К сведению!

Чтобы точно узнать, что виновата прокладка, а не термостат, нужно заглянуть в расширительный бачок. Там будет много пузырьков воздуха.

Водомасляная эмульсия или капли воды на щупе двигателя

Этот вариант легко определить по щупу. На нем будет эмульсия белесого цвета. Если пробой небольшой, эмульсия может быстро расслаиваться после остановки двигателя, но на щупе можно увидеть капельки воды – это конденсат.

Второй вариант – масляная пленка в расширительном бачке ОЖ. Это обратный процесс, когда масло попадает в систему охлаждения. Увидеть несложно, но лучше делать это после того, как машина постоит какое-то время.

Почему прогорает прокладка ГБЦ?

Чаще всего причина прогоревшего уплотнителя в перегреве двигателя, из-за которого деформируется плоскость ГБЦ. Наиболее чувствительны к такой деформации вследствие теплового расширения 6-цилиндровые рядные двигатели.

К пробою приводит и нарушение процесса горения в цилиндре (детонационное и/или калильное зажигание). При калильном зажигании смесь поджигается не от искры, а от перегретой части свечи зажигания. Возникает при неправильном подборе свечей. При детонационном сгорании смесь воспламеняется до возникновения искры на электроде. Основные причины детонации:

Несоответствие октанового числа бензина и степени сжатия двигателя. Столь общее определение включает в себя как случаи, когда заявленный на АЗС показатель октана не соответствует действительности, так и неучтенное повышение степени сжатия после ремонта либо вследствие образования в цилиндрах нагара.
Слишком бедная смесь.

Детонационное сгорание характеризуется сверхвысокой скоростью распространения фронта пламени, из-за чего стенки камеры сгорания переживают экстремальные термические и механические нагрузки.

Прокладка может прогореть не только из-за повышения температуры, но и из-за дополнительного вытягивающего усилия, которое воздействует на болты. Возникает вследствие повышенного давления в камере сгорания до момента преодоления поршнем верхней мертвой точки (ВМТ).

Что такое прокладка ГБЦ и ее функции

Также советуем внимательно изучить статью нашего эксперта, посвящённую тому, что такое гильзовка блока цилиндров.

Многоразовая эксплуатация прокладки снижает герметичность. Следующие виды прокладок принято считать наиболее востребованными:

металлические наиболее прочные и долговечные;
асбестовые, рассчитанные на воздействие высоких температур;
безасбестовые способны при малейшей деформации сразу же принимать первоначальную форму.

Среди ключевых функций прокладки можно выделить следующие:

обеспечение оптимального режима выхлопа газов;
предотвращение попадания светлых примесей в масло;
защита зоны соединения от появления моторного масла.

Речь идет о неисправности и срочной замене, если хотя бы одна из упомянутых функций не выполняется.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую клемму АКБ.
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий :

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3. 5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Источник

Экестремалка

Обладай прокладка ГБЦ даром речи, она постоянно жаловалась бы на жизнь. Действительно, условия, в которых ей приходится работать, иначе, как экстремальными, не назовешь. К тому же эти условия неодинаковы для различных участков сопрягаемых поверхностей. Не утомляя читателей цифрами, обрисуем лишь качественную картину.

По периметру цилиндра на прокладку действуют газы в довольно широком диапазоне давлений и температур – от морозного воздуха на зимней стоянке до агрессивного фронта пламени при сгорании топливно-воздушной смеси. Кроме того, прокладка контактирует с маслом, охлаждающей жидкостью, топливом и продуктами сгорания рабочей смеси – и все это в условиях высоких температур и давлений.

А теперь о механике. Представьте: при рабочем ходе поршня головка блока стремится прогнуться и переместиться вверх, вытягивая шпильки или болты. Естественно, процесс этот циклический. Поэтому прокладка подвергается пульсирующему сжатию, а шпильки – пульсирующему растяжению.

Но и это еще не все. В стыке ГБЦ при работе двигателя возникают локальные тепловые нагрузки. Поэтому монтажные усилия должны обеспечивать в прокладке такие напряжения сжатия, которые компенсируют и давление газов, и температурные напряжения. Эти требования обусловливают величину момента затяжки шпилек или болтов, прописанного в инструкции по эксплуатации автомобиля.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.
