Проверка и выбор высоковольтных проводов (вв) на ваз 2114: измеряем сопротивление мультиметром

Диагностика провода

Начнем с народных методов, как можно проверить бронепровод.

Определяем поломку «на глаз»

Самым простым способом проверить провод  является поочередное отключение их от свечей зажигания. Если вы видите, что при отсоединении в работе двигателя не наблюдается никаких изменений, то провод в вашей руке, скорее всего, неисправен.

Следующий способ – подключить к бронепроводу заведомо исправную свечу и поднести ее к корпусу двигателя автомобиля. Если искра отсутствует, то провод неисправен.

Также наличие пробоя можно попробовать определить в темноте — при выключении света вы заметите искрение. Но самый простой и надежный способ — замена бронепроводов, которые вы подозреваете на новые. Результат будут стопроцентным.

Работа с мультиметром

Если у вас не имеется исправного бронепровода или вы не желаете рисковать, отключая провода, то лучше всего бронепровод прозвонить, что позволит точно определить его физические параметры. Для работы будет достаточно самого простого китайского мультиметра, который можно приобрести за 300 рублей на барахолке.

Профессионалы замеряют при проверке два параметра:

• Сопротивление токоведущей жилы;
• Сопротивление изоляции.

Нам же предстоит ограничиться первым параметром, так как для второго требуется мегаомметр, стоимость которого не оправдывает нежелание обратиться к электрику.

Сопротивление проводника должно быть на уровне от 0 до нескольких кОм, что напрямую зависит от типа используемых в автомобиле проводов. Современные автомобили оснащаются радиоприемными устройствами, поэтому требуется создать некоторое сопротивление, для чего используют резисторы, бегунки или варисторы.

В качестве материала для проводов могут использоваться:

• Нихром (никеле-хромовый сплав);
• Токопроводящие полимеры – их сопротивление находится в районе 15кОм;
• Нити хлопчатобумажные, которые пропитаны раствором сажи – их сопротивление будет в районе 20кОм;
• Стекловолокно с графитовым напылением.

Проверяются провода так:

• Отсоединяем бронепровод и укладываем его на столе перед собой;
• Переключаем мультиметр в режим измерения сопротивления;
• Прикасаемся щупами инструмента к противоположным контактам провода и смотрим показатели.
• Итоговое сопротивление не должно превышать 20 кОм, а в большинстве случает должно составлять 0,5-2 кОм.

Как быть если поломка настигла в дороге

• Если неприятность случилась в пути, то можно до места стоянки добраться, выполнив быстрый ремонт бронепровода. Для начала нужно определить место пробоя уже описанным методом в темноте.
• Затем при помощи острого ножа зачистить от изоляции этот участок.
• Обрыв нужно соединить любым медным проводником методом скрутки. Желательно, чтобы используемый провод имел нормальное сечение.
• Далее соединение изолируется, но тут не все так просто. Обычная изолента не в состоянии выдержать рабочее напряжение, так как его пробой наступает от 2 до 6 тысяч Вольт, а нам требуется сделать изоляцию с запасом на 40000 В.
• Путем нехитрых подсчетов получаем, что потребуется не меньше 6 полных витков изоленты.

Лучше всего вместо изоленты, или дополнительно к ней, приладить какой-нибудь пластмассовый короб, который убережет провод от соприкосновения с прочими проводниками энергии и корпусом автомобиля.

На этом все. Как видите, Николай, проверка бронепроводов мультиметром своими руками – дело не такое уж и хитрое

Инструкция предельно проста, но требует определенной осторожности

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: 3 метода, которые могут помочь при заводе аккумулятора самостоятельно

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

• неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
• слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Еще одна часто встречающаяся неисправность – разрыв (полный или частичный) электрической цепи. В итоге на электрод подается недостаточное напряжение, либо оно отсутствует вовсе. Это можно определить по нагару свечи, который будет черным и влажным. Другие причины и неисправности:

1. Утечка электроэнергии обычно связана с загрязненной катушкой зажигания, крышкой распределителя (модулем), а также сломанными колпачками, которые в этом случае теряют свои диэлектрические свойства.
2. Отсутствие достаточного напряжения может быть обусловлено тепловым повреждением свечных колпачков, расположенных ближе других элементов зажигания к горячему мотору. Однако такая причина неисправности ВВ обычно вызывается их низким качеством.
3. Ухудшение электрического контакта может произойти из-за постоянной вибрации двигателя, в итоге которой соединительные места разбалтываются.
4. Длительный эксплуатационный срок влияет на состояние изоляционного слоя, который постепенно растрескивается из-за высокой температуры, паров масла, бензина, антифриза и перестает выполнять свою главную функцию – не допускать утечки тока. Повредиться изоляция может и из-за превышения максимально допустимого уровня напряжения, выдаваемого катушкой зажигания (если пробивается ее первичная обмотка). Когда трещины достигают токопроводящей жилы, происходит пробой на «массу» в результате чего высоковольтный импульс до свечи не доходит.

Вероятные причины неисправности

p, blockquote 7,0,0,0,0 –>

Наиболее распространенная причина неисправности высоковольтных проводов – естественный износ и старение. Они располагаются в непосредственной близости к двигателю.

p, blockquote 8,0,0,0,0 –>

В процессе эксплуатации автомобиля, особенно в холодное время года, суточный перепад температур может составлять более 100 градусов Цельсия. Изоляционные свойства материала покрытия провода постепенно уменьшаются. Провод начинает растрескиваться, в него проникает влага, пары агрессивных жидкостей (антифриз, омывайка), масла, солевые растворы обработки дорожных покрытий.

p, blockquote 9,0,0,0,0 –>

Как только трещины достигают токоведущей жилы, высоковольтный сигнал может пробить на массу. Изоляционные свойства провода будут нарушены, импульс зажигания к свечам не дойдет.

p, blockquote 10,0,0,0,0 –>

Часто провода теряют токопроводящие свойства в результате механических воздействий. Это обычно имеет место в местах соединения токоведущего проводника с контактными разъемами свечей и катушек зажигания.

p, blockquote 11,0,0,0,0 –>

При монтаже ВВ проводов необходимо правильно их укладывать, обязательно прикреплять обжимные полиэфирвиниловые хомуты, избегать лишних механических усилий.

p, blockquote 12,0,0,0,0 –>

Провода могут выйти из строя в результате превышения максимального уровня высокого напряжения. Такая ситуация возможна в случае пробоя катушки по первичной обмотке.

p, blockquote 13,0,1,0,0 –> adsp-pro-1 –>

Ответ читателю

Доброго времени суток и вам, Николай! Если мультиметр у вас на руках, то определить неисправность бронепроводов, не составит Вам труда, что мы расскажет. Но для начала давайте подробнее рассмотрим их назначение и расскажем об альтернативных методах диагностики.

Назначение бронепроводов

Основная задача этих элементов системы зажигания – передача высоковольтного импульса зажигания от распределителя зажигания или от катушки до свечей.

Попутно они справляются со следующими задачами:

• Устранение радиопомех;
• Обеспечение для сигнала высококачественной изоляции;
• Защиту от выхода из строя различных элементов системы зажигания.

Если случится так, что провод потеряет нормальные электрические параметры, то двигатель может начать «троить». При первых симптомах неисправность стоит выявить и устранить, иначе существует риск, что выйдет из строя вся система зажигания.

Из-за чего случаются поломки бронепроводов

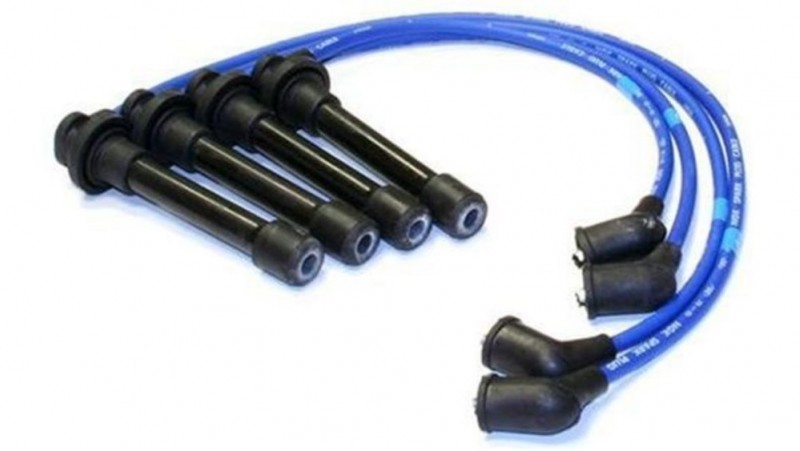

На фото — бронепровода автомобиля

Самым распространенным явлением, влияющим на состояние этих проводов,  является их физический износ и старение.

Ресурс бронепроводов тоже имеет предел:

• Из-за того, что провода находятся в непосредственной близости к двигателю, особенно в холодные времена года, бронепровода испытывают на себе серьезные перепады температур – 100 градусов и более.
• По этой причине начинает страдать изоляция провода, и через некоторое время на ней появляются микротрещины.
• После внутрь начинают проникать различные агрессивные вещества: влага, пары антифриза и омывающей жидкости, масло и солевые растворы, которыми в зимнее время обрабатываются некоторые дороги.
• Со временем трещина неизбежно достигнет токоведущей жилы, и сигнал может дать пробой на массу.
• Нередко провода могут износиться вследствие механического воздействия, особенно в местах соединения со свечами и катушкой зажигания.

Первые признаки поломки

В каких случаях можно подумать на неисправность бронепроводов?

Вот они:

• Затрудненный старт двигателя – что и наблюдается у нашего читателя;
• «Троение» двигателя;
• Ваша автомагнитола стала ловить помехи намного сильнее, чем раньше;
• Вырос расход топлива;
• Цвет изоляции изменился.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Исправные провода зажигания должны иметь показатель сопротивления, который  находится в рамках от 3.5 до 10 кОм. Такая разбежность будет зависеть от конкретного типа высоковольтных проводов, установленных на автомобиле. Справочная информация касательно сопротивления тех или иных бронепроводов зажигания обычно наносится сверху на изоляцию.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

• Доработка свечей зажигания для экономии топлива

  Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи. Читать далее

• Состояние свечей зажигания по внешнему виду

  Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи. Читать далее

• Что такое пропуски зажигания в цилиндрах, а также…

  По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации. Читать далее

• Как проверить искру на инжекторном двигателе

  Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе. Читать далее

• Как подобрать свечи зажигания по марке автомобиля

  Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы. Читать далее

• Масло в свечных колодцах: причины возникновения и как…

  Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками. Читать далее

На что следует обратить внимание

Сначала проверьте провода на наличие видимых повреждений – оплавлений и нарушений изоляции. Быстрый выход проводов из строя может наблюдаться в следующих ситуациях:Вибрация. Причиной выхода из строя проводов может быть вибрация двигателя, которая приводит к ослаблению электрических контактов свечей зажигания. При этом возрастает напряжение, подводимое к свечам. Рост напряжения может вывести из строя не только высоковольтные провода, но и катушки зажигания.

Высокие температуры. Тепло от двигателя может расплавить изоляцию и наконечники проводов. Поврежденный наконечник нарушает фиксацию провода и влияет на работу соответствующей свечи. Повреждение изоляции может привести к заземлению провода на металлические детали кузова, при этом искрообразование в цилиндре будет отсутствовать.

Абразивное воздействие. Когда высоковольтные провода начинают касаться деталей двигателя (в особенности с острыми краями), возникают повреждения и поломки проводов. Если это происходит, то возникает риск заземления провода на кузов.

Проверка сопротивления проводов, которые ведут на автомобильные свечи

Необходимое оборудование: цифровой мультиметр

Настройте цифровой мультиметр на измерение сопротивления (Омы, ?). Удерживайте контакты тестера на обоих концах провода и определите его сопротивление. Сообщество автомобильных инженеров (Society of Automotive Engineers, SAE) установило верхнюю границу значения сопротивления на уровне 3,600 Ом·м. Тем не менее производители автомобилей могут рекомендовать другие значения, поэтому для справки лучше обратиться к руководству по ремонту автомобиля.

Проверка на наличие короткого замыкания провода

Необходимое оборудование: 12-вольтовый индикатор фазы

Присоедините индикатор к «земле». Запустите двигатель и проведите индикатор вдоль всех проводов. Появление искры указывает на повреждение изоляции провода и необходимость его замены.

Примечание
При проверке на наличие короткого замыкания проводов постарайтесь избегать контакта с металлическими деталями в подкапотном пространстве.
