Все предохранители в skoda octavia a5 автомобиль мечты

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»). При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ). Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.

В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Третье поколение A7 (2013)

• Обзор
• Технические характеристики
• Фото и видео

Долгожданное третье поколение Шкоды Октавии (A7) вышло на рынок в 2013 году. Традиционно, модель доступна в двух вариантах кузова: лифтбек и универсал (Комби). Технически, кроме типа кузова, эти модификации мало отличаются между собой. По сравнению с предыдущим поколением, Octavia A7 выросла на 100 мм в длину, 40 мм в ширину, а к колесной базе были добавлены еще 60 мм. Благодаря этому, автомобиль стал больше, а пропорции гармоничнее. Во внешности можно обнаружить отдельные черты Audi и VW, но в то же время модель сохраняет свой уникальный стиль.

Увеличение общего размера Октавии повлияло и на салон автомобиля. Он стал просторнее и главным образом это чувствуется на заднем ряду сидений, где пространство для ног пассажиров увеличилось на 30 мм. Почти все системы управления и поддержки водителя, известные в седьмом поколении VW Golf, присутствуют и в третьем варианте Skoda Octavia. Материалы отделки интерьера не дорогие, но выглядят хорошо, а качество сборки значительно улучшилось.

Среди двигателей особенно впечатляет 2-литровый турбодизель (150 л.с.)

Из бензиновых агрегатов следует обратить внимание на 1,4-литровый мотор с отличной производительностью при оптимальном расходе топлива. Уникальная роботизированная коробка передач DSG, которая поставляется с более мощными двигателями, позволяет значительно улучшить динамику, не сильно сказываясь на растрате горючего. Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения

Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает

Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения. Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает.

Skoda Octavia имеет несколько режимов движения, которые изменяют работу передачи, двигателя и вспомогательных агрегатов. Они подразделяются на обычный, спортивный, экологичный и индивидуальный. Выбрав последний, можно сделать свои собственные настройки, а «зеленый» режим делает автомобиль максимально экономичным.

Рестайлинг 2017

Изменения в экстерьере автомобиля практически сразу бросаются в глаза — новая Октавия стала еще больше и респектабельнее на вид. По ряду признаков, включая длину 4,66 м, её можно отнести к более крупному сегменту семейных авто — хотя официально новая Шкода относится к среднему классу.

Дизайн модели стал еще более агрессивным и стильным. Спереди появилась увеличенная решётка радиатора, похожая по стилю на решетку более старшей модели — Superb и новый бампер, сзади же — компактный спойлер и светодиодные огни.

Самым заметным изменением в экстерьере стала передняя светодиодная оптика. Идея такой конструкции с поблочным разделением передних фар пересекается с дизайном нового кроссовера Skoda Kodiaq. Так же, многие заметили, что оптика сильно напоминает одно из предыдущих поколений Мерседеса Е-класса, но при более детальном рассмотрении становится видна ее уникальность.

Установка вещевого ящика

• Завести вещевой ящик за крепления (А) (илл.214).
• Вставить вещевой ящик в противоположном стрелке (4) направлении.
• Вставить стопор и запереть его отверткой в противоположном стрелке (3) направлении.
• Вставить боковую крышку в противоположном стрелке (2) направлении.
• Прижать боковую крышку в противоположном стрелке направлении (1).
• Закройте вещевой ящик.

Источники

• https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-a5.html
• https://www.avtopol-msk.ru/sxema-raspolozheniya-predoxranitelej-na-skoda.html
• https://vsepredohraniteli.ru/skoda/a5-octavija.html
• https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-tour.html
• https://fuse-box.ru/predohraniteli-i-rele-skoda-octavia-mk1-1u-1996-2010/
• https://razborov.net/shkoda/blok-predohraniteley-i-rele-skoda-oktavia-tour.html
• https://razborov.net/shkoda/predohraniteli-i-rele-skoda-octavia-a5.html
• https://angelcharlie.ru/predohraniteli-na-shkode-oktaviya-a7/

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

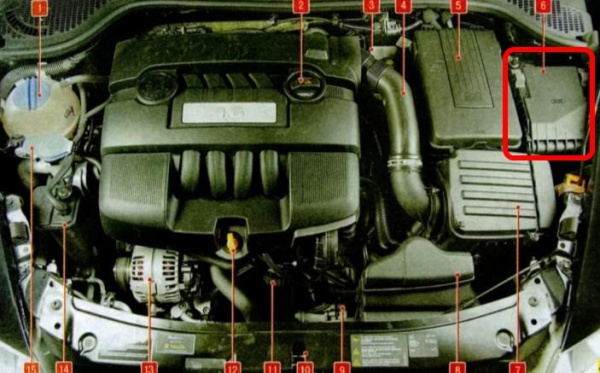

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Сборка

Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).

Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.

Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.

Как лучше осматривать музей Дарвина

Главный корпус музея имеет 3 этажа, а выставочный — 7 этажей. Оба здания соединены подземным переходом. Начать осмотр можно с любого из них, так как на всей территории действует единый билет.

В Дарвиновском музее легко ориентироваться без экскурсовода. На цокольном этаже помещена схема залов, и везде висят указатели. В кассе продают недорогие буклеты о том, как осмотреть музей с малышом и возле каких экспонатов стоит задержаться. Эта информация очень помогает тем родителям, которые впервые привели детей в Дарвиновский музей.

На трех этажах главного корпуса можно увидеть витрины со скелетами и чучелами зверей и птиц, муляжи и анимированные макеты. В каждом зале есть большие экраны, на которых показывают фильмы о природе. Дети бывают в восторге от аудиоустановок, воспроизводящих рычание зверей и пение птиц, а также от забавных мультимедийных элементов «живые весы» и «поющие шмель и лягушка».

Придя в главный корпус, с детьми стоит заглянуть в . На первом этаже здания разместились 52 мультимедийных комплекса, и здесь ребенок легко найдет для себя что-то интересное. В интерактивном центре он может посмотреть на мир с высоты птичьего полета и увидеть, как выглядят предметы с точки зрения крошечной полевой мыши. Дети с удовольствием отвечают на загадки о природе, ходят по стеклянному полу, меряются силой со слоном и слушают как бьется сердце самой маленькой птицы в мире — колибри.

В другом корпусе музея каждый этаж отведен под новую тематическую выставку. С дошкольниками и школьниками стоит заглянуть на 4 этаж здания, где разместилась интерактивная экспозиция «Пройди путем эволюции». Это место, где дети отправляются в необыкновенное путешествие и перемещаются в далекое прошлое планеты.

Отвечая на вопросы и следуя по лабиринтам эволюции, юные гости музея узнают, когда на Земле появились разные виды живых существ. В экспозиции выставлены трилобиты и зуб мамонта. Через прозрачные иллюминаторы в полу дети могут увидеть следы, оставленные детенышами динозавра, и древние окаменелости.

Замена

Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.

Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.

Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва. Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.

Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.

В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.

• vsepredohraniteli.ru
• zapchasti.expert
• angelcharlie.ru
• uazlyuks.ru

Порядок замены

В случае, когда прикуриватель не работает, так как перегорела спираль патрона либо очень повреждено гнездо, то самым хорошим действием является подмена устройства новым либо Б/У с другого автомобиля «Шкода» таковой же модификации.

При выполнении этой операции лучше не отступать от правил, разработанных опытнейшеми механиками либо опытными юзерами.

1. От минусовой клеммы аккумулятора нужно отсоединить провод, ослабив болт его крепления.
2. Извлеките патрон, а потом гнездо устройства. Для этого придётся разъёмы с подводящими проводами к нему и к лампе подсветки продеть через облицовочную перегородку туннеля в полу.
3. Чтоб снять сам прикуриватель, необходимо сжать экранирующий ободок лампы подсветки так, чтоб её лапки просто выскользнули из креплений светодиода.
4. Защёлку самого разъёма необходимо нажать отвёрткой для отсоединения светодиода. После чего само гнездо прикуривателя без усилий можно будет протолкнуть наружу.
5. После чего разъём с подводящими проводами просто извлекается из образовавшегося отверстия.
6. Подключение и установку нового гнезда следует проводить в оборотном порядке. Выступ на светодиоде должен заходить в специальную прорезь на корпусе облицовки.

После подмены нужно проверить, работает ли новый. как разобрать ключ skoda продажа авто шкода октавия покупать шкода октавиа а7 2017. Это просто можно сделать, подсчитав время срабатывания устройства – оно должно составлять 20 секунд. Только маленькое отклонение от этого параметра допускается в обычной работе.

Видео установки дополнительного прикуривателя

Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются.

1. Дрель или шуруповерт с набором сверл по металлу.
2. Коронка для выреза отверстия. Диаметр должен совпадать с диаметром прикуривателя.
3. Напильник.
4. Паяльник с припоем.
5. Кусачки.
6. Отвертки.
7. Мультитестер.
8. Термоусадочная трубка.
9. Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления проводки. Оптимальным будет сечение 1,5-2 мм.
10. Предохранитель, выдерживающий силу тока, рекомендуемую производителем.

Перед работой надо купить подходящие запчасти на Шкода Октавия А7. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 600 до 1500 рублей.

Далее приступаем к установке дополнительного девайса своими руками.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, через предохранитель.
4. Проверяем работоспособность модели, собираем.

Ниже представлено видео о том, как снять прикуриватель на примере Шкода Октавия 2016-го года, которое поможет в ходе ремонта или замены.

Видео: Как Снять Блок Предохранителей Skoda Октавия А5

Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Типичные неисправности предохранителей

• Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
• Модули в монтажном блоке нагреваются, температурный режим необычный;
• В моторном отсеке слышен запах расплавленного пластика;
• Индикатор неисправности сигналов оборудования на приборной панели;
• Двигатель автомобиля не запускается.

Распространенные причины неисправности предохранителя

• Невыполнение планового осмотра, замена изношенных предметов;
• Закупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, клемм силовых кабелей;
• Окисление терминалов;
• Слабая фиксация контактов;
• Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.

замена

• Пластиковый пинцет для удаления модулей;
• Плоская отвертка;
• Дополнительное освещение при необходимости;
• Набор новых плавящихся элементов.

• Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
• Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
• Вставьте новый модуль, закройте крышку.

Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:

• Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
• Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
• Замените элементы, закройте крышку.

Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.

Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей
