Предохранители рено логан 2

Блок под капотом

В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото — схема

Обозначения

597А — F1	60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А — F2	60А Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1	30А Питание платы реле
597В — F2	25А Цепь питания реле системы впрыска
597В — F3	5А Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1	50А ЭБУ АБС
597C — F2	25А ЭБУ АБС
597D — F1	40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле
299 — 231	20А Противотуманные фары
299 — 753	20А Насос омывателя фар
784 — 474	20А Реле включения компрессора кондиционера
784 — 700	20А Реле малой скорости вращения электро вентилятора
1034 — 288	20А Реле освещения дневного движения
1034 — 289	20А Реле освещения дневного движения
1034 — 290	20А Реле освещения дневного движения
1047 — 236	20А Реле топливного насоса
1047 — 238	20А Реле блокировки впрыска
233	40А Реле вентилятора отопителя
236	40А Реле большой скорости вращения электро вентилятора

Вариант 2

Схема

Расшифровка

F01	60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02	30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03	25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04	5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05	15А Резерв
F06	60А Цепь электропитания блока предохранителей в салоне
F07	40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 F09	25/50А Цепи ЭБУ АБС

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!

А если есть что добавить или остались вопросы пишите в комментарии.

Рено сандеро 1

Блок в салоне

Он находится в торце панели приборов.

Схема

Расшифровка

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

Блок под капотом

Схема

Обозначение предохранителей

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

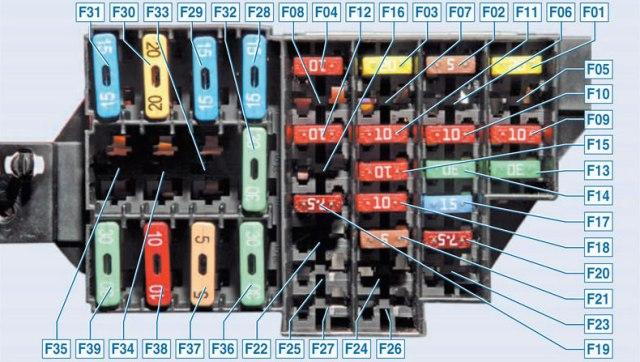

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

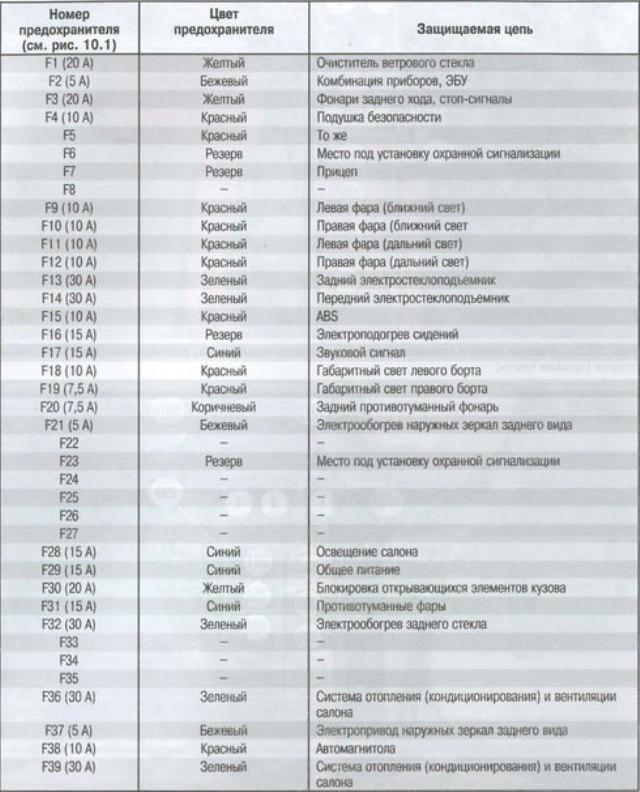

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также питается от сети магнитофона. Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Замена и ремонт деталей монтажного блока

Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.

Логан не заводится, перегорает предохранитель f19

Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.

При подобной проблеме следует тщательно проверить все провода и датчики системы.

Не заводится стартер, не крутит, реле щелкает

Самыми распространенными причинами являются.

1. Износ щеток стартера. Когда нет питания – устройство работать не будет.
2. Поломка бендикса или втягиваюшего реле.
3. Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
4. Повреждены обмотки мотора.

Изначально следует показать машину проверенному мастеру для диагностики. .

Led на Логан, обманка из реле

Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.

Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.

Блок предохранителей и реле рено логан 2

Блок предохранителей и реле в моторном отсеке рено логан 2.

Блок расположен около аккумуляторной батареи.

Для доступа к элементам блока отжимаем два фиксатора и снимаем крышку блока.

Схема расположения предохранителей и реле в блоке.

правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2

левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1

блок управления ABS/ESP

иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне

цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне

блок управления ABS/ESP

обогрев заднего стекла, обогрев наружных зеркал заднего видь

передние противотуманные фары

обогрев передних сидений

муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером)

реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера);

главное реле ЭСУД Er5;

реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двига­тель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем

блок реле электровентилятора системы охлаждения двигателя

система управления двигателем

реле левого элемента обогрева ветрового стекла

репе правого элемента обогрева ветрового стекла

реле топливного насоса

реле компрессора кондиционера (комплектация с кондиционером)

реле 1-й скорости вращения электровентилятора (комплектация без кондиционера)

главное реле ЭСУД

Блок предохранителей в салоне Renault Logan 2.

Находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.

Расшифровка предохранителей и реле рено логан 2.

Источник статьи: http://newlogan.ru/rele-startera-logan-raspolozhenie.html

Замена ламп стоп сигналов

Для того, чтобы на Рено Логан было удобнее проводить работы по замене ламп, необходимо предварительно снять сам корпус блок-фары в сборе, также можно осмотреть и заменить в случае необходимости и лампы ближнего света.

1. В первую очередь открываем багажник и достаем все лишнее, дабы ничего не мешало.

2. Доступ к самому фонарю закрыт обшивкой, и чтобы открыть к нему доступ достаточно лишь открутить пластиковую гайку и освободить обшивку для облегчения дальнейшей работы.

3. Далее отсоединяем колодку с проводами и откручиваем два винта удерживающих фонарь. Для того чтобы фонарь не выпал у вас из рук во время демонтажа, придерживайте его рукой, во избежание его падения.
4. Теперь, когда сам фонарь снят и уже находится в ваших руках можно полноценно провести диагностику всей схемы и элементов освещения стоп сигналов.

Примечание. Все элементы заднего фонаря закрыты пластиковым корпусом, который демонтируется путём отжатия двух пластиковых защелок.

Схема расположения ламп стоп сигнала на Рено Логан такова, что необходимый нам элемент освещения находится в верхней части фары.

Замена элемента стоп сигнала проводится очень легко, достаточно лишь нажать на саму лампу, и повернуть ее до тех пор, пока выступы на ней не совпадут с проемами на корпусе, далее под воздействием пружины лампы выйдет с места фиксации. Установку проводим аналогично снятию.

После того как все элементы проверены устанавливаемые все в обратном порядке и если требуется проводим аналогичные работы с противоположной стороны.

Если у вас не работает дополнительный стоп сигнал, и во время поездки не работает только он, то это будет означать, что требуется замена только лампочке. Для доступа к ней открываем багажник в котором есть отверстие для ее замены. После выполнения всех работ, проверяем работоспособность всех сигналов, если все работает, значит все операции вами были выполнены верно. Если у Вас перегорела лампочка переднего габарита или лампа ПТФ, то их необходимо также заменить!

Процесс снятия и замены БП

Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.

В салоне авто

1. Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
2. Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
3. При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
4. Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
5. Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
6. Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
7. Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.

БП в подкапотном пространстве

Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.

1. Откройте капот авто и выключите зажигание.
2. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
3. При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
4. Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
5. Демонтируйте коробку.
6. Возьмите новый БП и установите на место старого, предварительно подключив все провода.
7. Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
8. Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.

На этом процесс смены устройств можно считать завершенным.
