Предохранители ниссан альмера классик: где находятся, замена

Стоит ли возиться

Если не знать, где в g15 находятся предохранители, тогда придется платить сотрудникам СТО за ремонт. А они могут из копеечного ремонта вам сделать дорогостоящий, предъявив сгоревшие детали такого же автомобиля. Которые якобы вам заменили. Я сам работал ремонтником много лет, скажу вам честно, такие фокусы с деталями проделывает каждый второй механик, потому что возиться за копейки никто не любит.

В крайнем случае, обратитесь за помощью к знающему другу, чтобы он помог и подсказал. Электрическая схема g15 найдется в Интернете, что тоже подскажет, что делать. Главное соблюдать правила:

• Не ставить в замен одного реле другое, похожее, подходящее по контактам. Оно может не подходить по свойствам;
• Не ставить предохранитель g15 в салоне значение ниже номинала, он может сгореть быстро, почти сразу, и в блоке под капотом тоже;
• Не ставить предохранитель выше номинала или жучок, может сгореть прибор, который предохранитель должен защитить от повышенного тока, и даже возгореться проводка;
• Если предохранитель сгорел второй раз и быстро, ищите короткое замыкание в цепи, за которую он отвечает;

На этом все, мои читатели, теперь вы знаете где и какой предохранительный блок g15 искать, когда у вас не работает какой-либо электроприбор. Если статья оказалась полезной, подпишитесь на блог и поделитесь ссылкой с друзьями. Удачной замены предохранителя и до новой встречи.

Блоки предохранителей под капотом

В моторном отсеке Nissan Almera N16 смонтированы два блока с защитными элементами, которые разнесены на отдельные комплекты с реле и предохранителями. Далее подробно рассмотрим каждый из них с указанием точного расположения.

Блок плавких вставок под капотом

Блок с предохранителями Альмера Н16 смонтирован в области аккумуляторной батареи, ближе к левому крылу автомобиля. Его схема состоит из следующих элементов:

• А – цепь генерации и заряда АКБ (100А);
• В – электрический привод стеклоподъемников (40А);
• С, D – регулятор вентиляторов охлаждения (40А);
• E, F, G – используются в дизельных версиях (30, 60, 80А);
• H – питающий источник и заземляющий контур (80А);
• I – антиблокировочная система (50А);
• J – цепь от АКБ до замка зажигания (30А);
• К – ABS/ESP (30А);
• L – система курсовой устойчивости (30А);
• М – омывающий комплекс передних фар (30А);
• 32 – омывающая система заднего стекла(20А);
• 33 – передние противотуманки (15А);
• 34 – система управления дроссельным узлом (15А);
• 35, 36 – лампы передних фар, с программой автоматического включения ближнего света в светлое время суток (15А);
• 37 – задняя противотуманка (10А);
• 38 – подсветка государственного номера, габаритные огни (10А);
• 39 – цепь генератора, сигнал (10А);
• 40 – мультимедийная и навигационная система, жидкокристаллический дисплей (15А);
• 41 – электронный блок управления двигателем (10А);
• 42 – система зажигания (10А);
• 43, 44 – не задействован.

Реле в моторном отсеке

Блок с реле в подкапотном пространстве Альмера N16 расположен в районе правого крыла у бачка с омывающей жидкостью. Его элементы контролируют работу следующего оборудования:

• R1, R5 – охлаждающий вентилятор радиатор;
• R2 – передние противотуманки;
• R3 – кондиционер;
• R4 – сигнал;
• R6 – фары;
• R7 – стартер.

Замена предохранителей на Nissan Almera N16

• Отвертка с плоским наконечником;
• Пластиковая лопатка;
• Пинцет для извлечения модулей;
• Дополнительное освещение по мере необходимости;
• Набор новых модулей, реле – коммутаторов.

Последовательность действий при замене предохранителей в салоне:

• Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;
• Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
• Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
• Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

• Останавливаем двигатель, открываем капот;
• В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Устройство и неисправности

Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.

Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.

В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:

• неисправность какого-либо прибора;
• короткое замыкание электроцепи;
• слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
• неправильно проведённый ремонт электроузла автомобиля;
• производственный брак;
• чрезмерный износ.

Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.

В каких случаях понадобится замена щетки стеклоочистителя для ниссан альмера классик?

Чтобы понять, что детали системы уже нуждаются в замене, достаточно будет своевременного внимательного осмотра

Важно обращать внимание на такие моменты:

1. Присутствие трещин. Это происходит опять же по временным причинам, когда материал со временем становится жестким. Такими «способностями» обладает погода в жаркой климате. При потере эластичности пришло время для замены.
2. Разводы на лобовом стекле. Из-за этого ухудшается видимость, что особенно опасно в дождливое время.

В каких же случаях потребуется замена щеток стеклоочистителя?

В некоторых случаях причину нужно искать в другом исходнике. Понадобится не замена, а работы иного плана, если:

1. Движения самих щеток напоминает эпилептический припадок (а начинаться все может с простого подергивания). Здесь возможная проблема скрыта в электрической составляющей системы. Здесь явно прослеживаются две возможные причины — провод, идущий с переключателя под рулем или на редукторе трапеции отошли контакты.
2. «Дворники» начинают работать только на супербыстром или обычном режиме (прерывистый исключается).
3. «Заедание» рычага включения брызгания жидкости на стекло. Режим не выключается даже путем отключения режима «на ходу».
4. Деталь перестает работать в прерывистом режиме во время дождя.

Все приведенные аспекты указывают на одно — пора познакомиться с электронной начинкой переключателя. Здесь уже пригодятся некоторые познания в этой области.

Как провести ремонт трапеции

Медленно работающие стеклоочистители указывают, что недоработки «ждут» в трапеции. Например, если трапеция стеклоочистителя ниссан альмера тино не будет вовремя смазана, то это однозначно грозит поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

• ключ на 14;
• крестовая отвертка;
• головка на 10.

Чтобы не навредить своими действиями, предлагается четко следовать инструкциям. Рекомендации будут такими:

С поводков стеклоочистителя снимаются пластиковые колпачки.
Ключом откручиваются гайки крепления.
Снимать сами подъемники нужно очень осторожно (лучше при помощи специального съемника).
После этого при помощи крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
Также с обеих из сторон снять накладки (просто потянув вверх)

Затем можно легко отсоединить трубку, по которой подается стеклоомывающая жидкость.
Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
Теперь пластиковое корыто можно вытащить и увидеть саму трапецию вместе с двигателем.
Выкрутить головкой все три болта.
Отсоединить клемму от электродвигателя.
Конструкцию легко можно достать.

Можно внимательно рассмотреть трапецию. Заметно, что рычаги соединяются между собой шарнирами? Единственное замечание, что обычно они бывают пластиковыми. Это и приводит к тому, что подобный материал стачивается и уже не будет защелкиваться на штыре из металла. Здесь можно поставить новый шарнир (очень часто самодельный), только обязательно следует предусмотреть такой зазор, чтобы вся конструкция трапеции могла свободно двигаться.

Еще про Ниссан: Летние и зимние шины NISSAN Almera Classic (B10) 1.6i | Купить шины Ниссан Альмера классик Б10 1.6i и резину, цены, подбор | Шины, диски —

Проблемой этой части становятся загрязненные оси

Их можно осторожно выкрутить и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это следующим образом:

1. Оттянув в сторону, снять стопорную шапку — под ней расположены две тонкие шайбы и резиновое кольцо
2. Детали тщательно очищаются.
3. Рекомендуется намазать смазкой для шрусов.
4. Сборка в обратном порядке.

Такая процедура обязательна при подозрении на медленную работу стеклоочистителей. В противном случае, перегорит мотор, а это уже чревато денежными вложениями.

Дополнительную информацию советуем поискать тут.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла

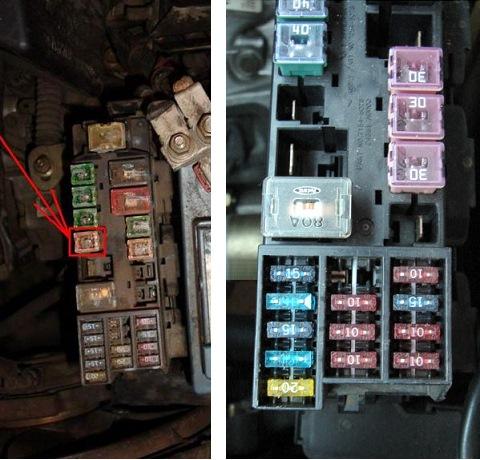

12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Схема расположения и замена элементов

Доступ к основному монтажному блоку осуществляется через своеобразный бардачок, который располагается слева от руля под приборной панелью. Чтобы его извлечь, нужно сначала открыть дверь, а затем аккуратно и плавно потянуть крышку. Остальные два размещены в моторном отсеке. Первый находится справа от двигателя и представляет собой небольшую прямоугольную коробку. Второй блок установлен над левой передней фарой примерно на одном уровне с мотором. Расположение же самих предохранителей на наиболее распространенном блоке салона можно найти на схемах, которые предложены ниже.

Схема расположения для Ниссан Альмера Н16:

Схема расположения для Nissan Almera Classic:

Схема расположения для Nissan Almera G15:

Что же касается размещения конкретных цепей, то у каждого из автомобилей они имеют свое место в блоке. Если брать детали, замена которых происходит чаще всего, то стоит остановиться на таких устройствах, как прикуриватель, печка, аудиосистема и система ближнего света. Замена каждого предохранителя происходит в абсолютно одинаковом порядке, поскольку по своему типу они идентичные: отличие только в силе тока и соответствующем ему цвете.

Вопрос о том, оригинальные или альтернативные детали использовать, не имеет однозначного ответа. Первый вариант, бесспорно, всегда будет отличным для замены, поскольку ни хуже, ни лучше не станет: качество останется ровно тем же.

Их цена за 10 штук вряд ли превысит 200 рублей (за такую цену уже сложно найти детали), поэтому жалеть денег не стоит. Но нельзя брать и слишком дешевые, поскольку они изготовлены из относительного плавкого металла, что сильно влияет на срок и безопасность эксплуатации.

Замена осуществляется проще, чем многие себе представляют. К примеру, необходимо поставить новый предохранитель прикуривателя. По инструкции, изложенной выше, необходимо получить доступ к блоку. Далее нужно по схеме найти нужный номер (для N16 – 22, для Classic – 16, для G15 – 38). Затем следует извлечь при помощи отвертки или иного плоского инструмента деталь и поставить на ее место новую с той же силой тока (15 А). Если последний показатель не будет совпадать, то возможно либо замыкание, либо перегорание детали.

Реле стеклоочистителя ниссан альмера: разбираемся с нарушением переключением режимов

Реле стеклоочистителя ниссан альмера, действительно, является «ответственным» за проблемы с переключением режимов. Оно представляет собой простую электрическую схему, через которую работает и моторчик стеклоочистителя ниссан альмера.

Реле щеток стеклоочистителя ниссан

Проблемы можно решить следующим образом:

1. Отставший от рулевой колонки переключатель можно приварить на место при помощи простой пайки.
2. Если же на редукторе от трапеции отошли контакты, то её необходимо будет снимать. Чтобы сделать это отключается минусовая клемма, потом снимаются поводки у дворников, отделяется жабо и уже можно вынимать трапецию. Именно на ней находятся мотор стеклоочистителя ниссан альмера и редуктор. Достаточно снять держащуюся на трех болтах крышку с него, как проблема становится очевидной — возможно, подогнулась одна из трех медных ножек (остается выправить её и аккуратно, стараясь не задеть контакты смазкой, собрать все в обратном порядке).
3. В том случае, когда дворники работают постоянно при включенном зажигании, функционируют несвоевременно и прочие похожие моменты, нужно «грешить» на микросхему управления, отвечающую за прерывистый режим работы. Она также включает стеклоочистители при включении омывателя. Как у переднего, так и у заднего стекла моторчик стеклоочистителя ниссан альмера заводится именно с этой схемы. Включение дворника происходит в том случае, если разъем намочен. В этом случае оба вывода для «дворников» необходимо перетянуть к 12 при помощи резисторов величиной 1 кОм.
4. Проблемы могут возникать и в том случае, когда в реле стеклоочистителя ниссан альмера н16 приплавились контакты. В этом случае оно окажется замкнутым с почерневшим сопротивлением (а в редукторе, наоборот, все контакты замыкаются).

Общая характеристика элементов

Предохранители на Ниссан Альмера Классик, Н16 и G15 имеют различные схемы в силу того, что со временем электрическое оборудование развивается и совершенствуется. Начать их обзор стоит в хронологическом порядке. В 2000–2006 годах во втором поколении автомобиля была заложена привычная на сегодняшний день система расположения блока. В Альмерах Н16 , G15 и Классик предохранители находятся в 3 местах: рядом с двигателем, в районе над правым передним колесом и слева от руля. Наибольшая разница имеется относительно последних, поскольку данный узел отвечает за большую часть электрооборудования. Отвечают они преимущественно за механизмы силового агрегата

Именно поэтому основное внимание уделяется предохранителям, расположенным в салоне

В каком количестве находятся в монтажном блоке предохранители в салоне: Nissan Almera N16 – 34 элемента, G15 – 39, в Classic – 26. На каждую цепь электрооборудования есть своя защитная деталь. Они устанавливаются на бензонасос, на форсунки, на противотуманки, на прикуриватель и так далее.

Важно знать, что в оригинале все предохранители имеют заданную силу тока, которая измеряется в амперах. Среднее значение варьируется от 10 А до 20 А, в зависимости от того, за что отвечает то или иное оборудование

Количество предохранителей в моторном отсеке варьируется от 29 в Nissan Almera Classic и до 9 в G16. Однако в данных блоках показатель силы тока может доходить до 100 А (например, у генератора аккумулятора) в силу повышенной нагрузки.

Где найти предохранители

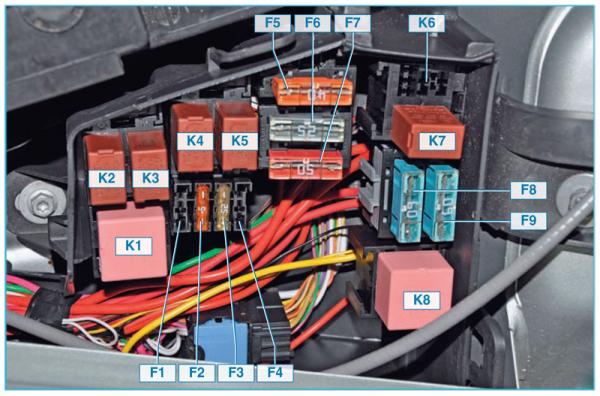

Расположение в Nissan Almera g15 предохранителей состоит из двух блоков. Под капотный блок с предохранителями расположен слева за аккумулятором.

Обозначение	Сила тока, на которую рассчитан	Что предохраняет
F1	—	Обычно не используют
F2	5 Ампер	Защита блока ЭБУ, который управляет мотором и обмотки реле управления двигателем
F3	25 Ампер	Защита катушки зажигания, реле бензонасоса g15 и основного реле, управляющего мотором
F4	30 Ампер	Защита цепи и реле вентилятора обдувающего радиатор (в машинах без кондиционера g15)
F5	40 Ампер	Защите реле кондиционера и двух других, отвечающих за малую и большую скорость вращения вентилятора (в машинах с кондиционером)
F6	25 Ампер	Защита блока управления абс g15
F5	50 Ампер
F8	60 Ампер	Защита всех элементов, питаемых от включенного зажигания, в том числе g15 стартера; защита под-рулевого переключателя, расположенного слева.
F9	60 Ампер	Защита питания предохранительного блока, расположенного в салоне

Вот g15 таблица обозначений реле:

Обозначение	Назначение
К1	Включает большую скорость вентилятора, охлаждающего радиатор (в машинах с кондиционером)
К2	Реле работы кондиционера
К3	Реле вентилятора, охлаждающего радиатор (в машине без кондиционера); Включает малую скорость вентилятора (в машинах с кондиционером)
К4	Реле зажигания и насоса горючего
К5	Основное реле управления мотором
К6	Включение/отключение прикуривателя g15
К7	Отвечает за включение противотуманных огней
К8	Регулирует работу вентилятора на печку g15

Как видите у Nissan Almera g15 блок под капотом содержит и предохранители и реле. Поэтому, выполняя мойку автомобиля, этот блок рекомендуется тщательно укрывать полиэтиленом или прочими защитными средствами, во избежание попадания туда воды. Теперь рассмотрим блок с предохранителями g15 в салоне:

Обозначение	Сила тока, Амперы	Что предохраняет
F01	20	Электрические цепи дворников, обогревателя заднего стекла, коммутирующий блок
F02	5	Реле топливного насоса, обмотки катушки зажигания, питание ЭБУ мотора от зажигания
F03	10	Лампочки стоп-сигнала g15
F04	10	Поворотники, иммобилайзер, коммутационный юлок, диагностический разъем ЭБУ
F06	5	Блок управляющий АКПП
F07	10	Лампочки, сигнализирующие задний ход машины
F09	10	Лампочки ближнего света слева, индикатор обозначение g15 включения ближнего света на приборной панели в салоне
F10	10	Ближний свет лампочек справа
F11	10	Лампочки дальнего света слева и индикатор дальнего света на приборном щитке в салоне
F12	10	Лампочки дальнего света справа
F13	30	Электрические цепи подъемников стекол в передних дверцах машины
F14	30	Электрические подъемники стекол в задних дверцах машины
F15	10	Блок, управляющий ABS
F16	15	подогрева сидений g15 переднего пассажира и водителя
F17	15	Автомобильный сигнал
F18	10	Габаритные лампы справа и заднего фонаря; освещения номера авто
F19	10	g15 габаритов правого блока фар и правого заднего фонаря; освещения бардачка; подсветка приборов и управляющей панели; зуммер коммутатора
F20	7,5	Лампочки и сигнализатор включения задних ПТФ
F21	10	Обогрев зеркал (наружных)
F23	20	Электрика прицепа, его поворотов, габаритов и заднего хода g15
F26	5	Блок, управляющий работой подушек безопасности
F27	20	Омывателя g15 лобового стекла
F28	15	Обогрев зеркал заднего обзора и заднего стекла
F32	30	Лампы салонного освещения; питание магнитолы g15 и комбинации приборов; свет в багажнике;
F33	15	Аварийные лампы; указатели поворотов; управление центрального замка; блок коммутации; режима прерывистых движений дворников; Диагностического разъема ЭБУ
F34	20	Блок коммутации; центральный замок
F35	15	Противотуманных фар g15
F36	30	Цепь реле печного вентилятора
F37	5	Электрический привод регулировки наружных зеркал
F38	15	Прикуриватель и звуковоспроизводящий прибор от зажигания
F39	10	Вентилятор печки

Предохранитель бензонасоса ниссан альмера классик, n16, n15

Маленькие предохранители являются обязательными участниками большой и слаженной работы всего автомобиля. Предохранитель бензонасоса ниссан альмера классик (модели 15-я и 16-я) играет свою роль в токопроводящей сети по запуску бензонасоса. Перегрузки могут способствовать тому, что эти детали будут плавиться и просто разомкнут весь этот круг. Как следствие — автомобиль даже не заведется. Однако для того чтобы заменить подобное устройство, необязательно обращаться в сервис-центр — с такой задачей вполне реально будет справиться и самостоятельно.

Предохранитель бензонасоса ниссан альмера

Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).

Проверка предохранителя на работоспособность.

Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.

Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.

предохранитель на бензонасос ниссан схема

Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).

Как провести демонтаж предохранителя NissanAlmera N16 автомат?

Подобная деталь на ниссан альмера может быть расположена в самых разных местах — все зависит от того, какой в данном автомобиле тип панели:

1. При большой и высокой панели искомый элемент может располагаться в ногах пассажира, сидящего за передним сидением.
2. У панели в европейском стиле он может находиться под прибором регулировки печки.

Предохранитель бензонасоса ниссан альмера классик расположен в салонном блоке (только не в основном, а дополнительном). Их в этой марке транспорта может быть целых два:

Предохранитель бензонасоса на ниссан инструкция по демонтажу

• под крышкой, расположенной возле КК-рычага;
• с правой стороны панели.

Демонтаж и последующая установка нового предохранителя проводятся достаточно просто. Для этого нужно пошагово сделать следующее:

На время работ отключается аккумуляторная батарея.
Снимаем слева от педалей обшивку (для этого нужно открутить только одну пластиковую гайку)

Обычно для этого достаточно использование рожкового или торцевого ключа размером на 10.
Далее выкручиваются два винта и снимаем крышку поворотом на 90 градусов.
Блок реле вынимается из ниши (делать это нужно осторожно, так как мешают провода). Вытаскивается реле бензонасоса № 13 (оно синее и расположено рядом с черным).
Вынимается сгоревший элемент, а на его место ставится новый

Сборка будет проводиться в обратной последовательности.

А если нужно заменить предохранитель, находящийся уже в монтажном блоке? Для этого проводим такие действия:

1. Вытащить из монтажного блока, находящегося справа от предохранителя реле уже от задней ПТФ.
2. ПТФ вставляем на место, которое находилось на реле бензонасоса.
3. Под винт надевается фишка.
4. Все собирается в обратной последовательности.

Основные причины перегорания

Чтобы в будущем не пришлось слишком часто менять таких «защитников», лучше всего знать причины их поломки (иначе новый тоже долго «не проживет»). К наиболее частым можно отнести:

• частый контакт электрической цепи с влагой (и последующее окисление);
• плохой контакт самого элемента защиты с клеммами (бракованный товар);
• сбой или перелом провода (нужно будет перепаивать разорванный участок).

Единственное, от чего хочется предостеречь — это установка самодеятельных элементов вместо нормальных заводских реле (обычно скрепки или проволока). Такие «ноу-хау» способны отрицательно отразиться на работе всей электрической цепи и даже привести к возгоранию бензонасоса.

Вид неисправного предохранителя и сгоревшей плавкой вставки

Проверка напряжения цепи:

• Один провод тестера подключают к клемме «минус» аккумулятора или выводят на кузовную часть автомобиля.
• Второй провод тестера закрепляют с помощью зажимных клемм к точке контакта проверяемой цепи, которая должна быть как можно ближе к гнезду разъёма предохранителя – электропроводку проверяют по всей длине.
• При исправной проводке контура лампочка индикатора загорается, далее проверяют остальные цепи и реле.

Тест цепи на короткое замыкание:

• Предохранитель вынимают из гнезда и подключают один провод тестера непосредственно к контакту в разъёме.
• Вместо предохранителя к разъёму подключают контрольную лампу, либо пробник с индикатором.
• Второй провод тестера выводят на «массу».
• Напряжение в цепи должно отсутствовать.
• Далее необходимо аккуратно подёргать проводку цепи по всей длине: если лампа (или индикатор на пробнике) начинает мигать, то на данном участке есть повреждение изоляции, которое вызывает короткое замыкание. Проводку в этом случае меняют на новую по всей длине контура цепи.

Проверка контактов «на массу»:

• Снять клеммы с аккумуляторной батареи.
• Один провод пробника подключают к автономному источнику питания 12В.
• Второй провод подсоединяют к контакту на разъёме «масса»: если индикатор или контрольная лампа горит, то контакт на «массу» работает нормально.

Обрыв, нарушение изоляции или контактов обнаружить визуально практически невозможно – иногда простое подёргивание проводки восстанавливает работу цепи, однако это является признаком нарушения и при дальнейшей эксплуатации обязательно вызовет отказ элемента в электрооборудовании.

При замене предохранителей важно соблюдать главное условие – номинальное значение в амперах должно всегда соответствовать номинальной силе тока в цепи, которая указана на гнезде монтажного блока, а также на самом предохранителе

Рекомендуем посмотреть:

• Предохранитель генератора ниссан альмера классик
• Что выбрать альмеру классик или лачетти

• Блок предохранителей под капотом лада гранта

• Предохранитель на щиток приборов приора

• Предохранитель дхо лада гранта
• Установить заглушки ступиц передних на альмера классик

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя

Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь

Поиск причины неисправности начинают с установления работоспособных элементов методом исключения до обнаружения неработающего узла (реле или сгоревшего предохранителя). Если не работают несколько потребителей, то возможно нарушение контакта на «массу», так как все они могут подключаться через одну цепь.

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Из чего состоит стеклоочиститель на ниссан альмера классик

Конструкция проста. Она имеет три составляющие:

• узел для крепления;
• блок прижимной;
• щетки стеклоочистителя ниссан альмера.

Под первым пунктом понимается специальный механизм съемного типа. Он включает в себя штифт с креплениями. Детали прикреплены друг к другу специальным адаптером — у каждого производителя собственный, но определяющий, насколько надежна конструкция в целом. По-другому её называют трапецией.

Конструкция стеклоочистителя на ниссан(схема)

Принцип работы трапеции заключается в рычаге — после поворота на одном концещетка сделает заданные движения на другом (или влево, или направо). Частота тоже регулируется — для этого есть переключатель, расположенный на рулевой колонке. Этот механизм приводится в действие при помощи электромотора.

Сами же щетки стеклоочистителя альмера классик сделан из резины. Это подходит для удаления грязи и влаги со стекла. При изготовлении соблюдаются жесткие требования: такие элементы гибкие и жесткие одновременно.

Еще про Ниссан: Замена диска, корзины и выжимного подшипника сцепления на Nissan Almera N16 двиг. QG15DE. Замена сцепления Альмере Н16 своими руками

Важно ориентироваться на размер щеток стеклоочистителя ниссан альмера н16. Показатели длины для штатных (заводских) дворников следующие:

Показатели длины для штатных (заводских) дворников следующие:

• у водительской щетки стеклоочистителя ниссан альмера классик — 55 см;
• у пассажирской щетки стеклоочистителя ниссан альмера н16 она может быть равна 41 см (длиннее этого варианта поставить не получится).

Что делать, если на ниссан альмера не работает омыватель стекла

Проблемы с системой в этой модели машины делятся на два типа. Они бывают:

• электрическими;
• механическими.

Каждая поломка имеет свой метод устранения. Если это произошло по механическим причинам, то отремонтировать можно следующим образом:

1. В том случае, когда замерзла жидкость, автомобиль загоняется в отапливаемое помещение (или хотя бы туда, где температура будет больше нуля). После этого закрывается крышка капота и прогревается мотор. Рекомендуется залить новую «незамерзайку».
2. Если соскочил шланг, то его достаточно просто поставить обратно на место.
3. При проворачивании вала моторчика средство для чистки стекол просто перестанет поступать в жиклеры. Здесь остается только поменять механизм.
4. Бывает, что причина непоступления жидкости в пережатом шланге. Можно посоветовать заменить или расправить его.
5. Забитые жиклеры легко прочищаются. Здесь может помочь продувка сжатым воздухом.
6. Не исключается банальный износ деталей. В таком варианте проводится замена новым аналогом.

Проверка уровня жидкости в бачке стеклоомывателя
