Бензонасос mitsubishi lancer 9: где находится реле, замена

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ().

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Ключевые слова: монтажный блок лада приора | торпедо лада приора

86

5

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

В Москве начали пересаживаться на Lada Vesta и Lada Largus

Установка сидений на Lada XRAY от иномарки

Как увеличить багажник и сохранить запаску на Лада Приора и Гранта

Почему не заводится Лада Гранта, причины неисправностей

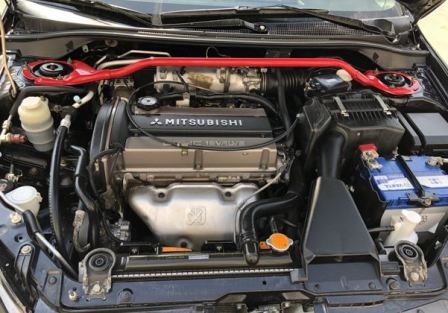

Блоки под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

Фото пример

Основной блок

Схема

Назначение предохранителей

1	80А Батарея
2	30/50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	20A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	10А Задние противотуманные фары
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Габариты правые
21	7,5A Габариты левые
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	30А Очиститель стекла

Обозначение реле

1. Реле противотуманного фонаря
2. Реле обогревателя лобового стекла
3. Реле разъема питания дополнительного оборудования
4. Реле звукового сигнала
5. Реле противотуманных фар
6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

Схема предохранителей

Схема предохранителей

#1 Сообщение DeD@ » Чт дек 04, 2008 2:10 pm

#2 Сообщение SorVanec » Чт дек 04, 2008 5:04 pm

#3 Сообщение Shark » Чт дек 04, 2008 8:43 pm

DeD@ А причем тут раздел «Проблемы и неисправности» ? У вас что-то сломалось или неисправно работает?

Подобные темы создаем в разделе Эксплуатация.

#4 Сообщение DeD@ » Пт дек 05, 2008 8:45 am

#5 Сообщение Shark » Пт дек 05, 2008 9:22 am

#6 Сообщение Shark » Пт дек 05, 2008 9:29 am

По теме: посмотри предохранитель № 31 30А в подкапотном блоке, это предохранитель усилителя аудиосистемы, может он..

2. Либо в салонном блоке №7 — радиоприемник 15А

Больше вроде бы нет предохранителей, которые влекут за собой отказ в питании магнитолы, не касаясь других приборов.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители на митсубиси лансер 10

Автомобиль считается средством повышенной опасности. Правда, это всё же больше относится к тем, кто не умеет водить или ухаживать за своим железным другом.

Но, кроме опасностей, машина содержит в себе и источник головной боли. Правда, и тут есть плюс.

Излечение каждой боли, то есть, мелкой или крупной поломки неминуемо влечёт за собой более близкое знакомство со своим авто, что обязательно пригодится в будущем.

Практически у каждого автовладельца были ситуации, когда внезапно отказывала, к примеру, магнитола. Или вдруг прекращали работать дворники. Или прикуриватель. Если всё сломалось сразу, то машину лучше сразу отвозить в сервис. А вот если по отдельности, то возможны варианты.

Неопытные владельцы подозревают в отказе проводку автомобиля, магнитолу в том, что она вдруг сломалась и так далее. А дело может быть в одной маленькой штучке, которая прячется в салоне или под капотом. И даже в японских авто, к примеру, в Mitsubishi Lancer X предохранители, а речь как раз о них, могут выйти из строя, спасая электрику и электронику от выхода из строя.

Практически в каждом автосервисе, где есть электрик, вам скажут, что очень часто приезжают клиенты с просьбой починить магнитолу, дворники, обогрев стёкол и прочее, мол, сломалась. А пятиминутный осмотр авто показывает, что зря человек грешил на вышедшую из строя деталь.

А всего-то и делов, что вылетел предохранитель. Чаще всего, всего и ремонта, что предохранитель меняется, и автовладелец спокойно едет по своим делам.

Правда, может случиться так, что предохранители вылетают один за другим, тогда приходится уже более основательно изучать электрику Лансера, чтобы понять, в чём же причина.

Ведь может так случиться, что предохранитель вылетит на трассе, где рядом просто нет автосервисов и автомагазинов.

И, главное, если нет на крышке блока обозначений, какой предохранитель за что отвечает, распечатайте такую схему и держите её в вашем авто, она обязательно вам пригодится.

• Lancer X схема предохранителей:
• Блок в салоне:

Расшифровка обозначений:

Блок под капотом:

Расшифровка обозначений:

1. Дополнительный блок под капотом:

Таким образом, видим, что ничего сложного в изъятии и замене сгоревшего предохранителя, нет. Конечно, можно обзавестись «индикатором», подобным тому, какие используют в автосервисе, и проверять им работоспособность предохранителей, если вы умеете это делать (а научиться проще простого).

Но если вы знаете, что у вас не работает только, к примеру, клаксон, а схема предохранителей у вас есть, то гораздо быстрее будет просто извлечь искомый предохранитель и убедиться в том, что ваша догадка верна.

Не стоит забывать о том, что в некоторых авто, могут дублироваться предохранители, защищая электрическую цепь. И главное правило безопасности – не ставьте предохранители другого номинала, не предназначенного для этой цепи! Если вы поставите меньший, то он просто вылетит сразу – это худшее из зол.

А вот если больший, то тогда он-то выдержит, а вот цепь или прибор уже нет. И тогда неминуемо возникнет проблема куда большая, чем просто вылет предохранителя. А оно вам надо? Именно для таких случаев и возится с собой запас предохранителей нужных номиналов.

Главное, не паниковать, если в машине что-то внезапно отказало, и проверить первым делом именно предохранитель. А уже потом консультироваться со специалистом, что не так.

Меняем топливный фильтр в Mitsubishi Lancer

Нередко многие автолюбители забывают вовремя проводить замену топливного фильтра. Это может привести к различным неисправностям в топливной системе, а в дальнейшем к перебоям в работе двигателя и полной его остановке.

Согласно инструкции от компании изготовителя автомобилей Mitsubishi, замена топливного фильтра Lancer 9, Lancer 10 и Lancer X, должна проводиться через 120 тыс. километров пробега. Однако имеется один значимый пункт, омрачающий эту радужную картину полностью — это низкое качество нашего топлива.

К большому огорчению, у нас в стране ни один человек не застрахован от бензина с различными примесями, грязью, частичками метала, пищинками и иными элементами, которые могут нанести вред различным системам вашего авто.

Согласно российских стандартов допускается содержание примесей в топливе от 100 до 450 грамм на 1 тонну.

Однако проведенные исследовательские работы продемонстрировали, что за 5 тыс. километров пробега фильтр имеет возможность скопить около 50 грамм грязи. В соответствии с этим, замену нужно проводить намного раньше, нежели пробег вашего авто приблизится к 120 тыс. километрам. Основные признаки, с появлением которых необходимо произвести замену топливного барьера Лансер (9,10, X):

• двигатель не запускается с первого раза;
• снизилась мощность авто;
• в случае резкого ускорения двигатель глохнет;
• неравномерная работа на холостом ходу.

Но тут необходимо быть осмотрительным, так как подобные же признаки могут быть и у топливного насоса и у загрязненного воздушного фильтра вашего Лансер. В случае если вы заметите, что расход топлива увеличился, а из выхлопной трубы выходит чёрный дым, то это означает, что неисправен воздушный фильтр.

Во всех остальных случаях вопрос будет в топливном фильтре. Чтобы его поменять, необходимо сначала его приобрести. Здесь многое зависит от состояния ваших финансов, поскольку официальный фильтр стоит очень дорого.

Но расстраиваться не стоит и прекрасно можно обойтись, приобретя деталь китайского производства, которая почти в десять раз дешевле.

Новый топливный фильтр

Для того чтобы сэкономить на услугах по замене фильтра, эту работу вполне можно выполнить самостоятельно. Если вы внимательно ознакомитесь с инструкцией, то это займет у вас не более 30 минут. Сразу же скажем, работы по замене топливоочистительного барьера для моделей Lancer 9, Lancer 10 и Lancer X, практически идентичны, поэтому рассмотрим все на одном примере.

Перед началом работ необходимо заранее понизить давление в системе. Для этого нужно остановить двигатель и дать постоять машине несколько часов. Это в принципе необязательно, но лишним не будет. Лучше когда в баке будет как можно меньше бензина, а в идеале – не более четверти. Автомобиль необходимо установить на ручной тормоз и поставить нейтральную скорость.

Поэтапная инструкция по замене

1. Снимаем заднее сиденье. Для этого нужно дернуть его с двух сторон вверх, сорвав с посадочных мест.

Заднее сиденье с шумоизоляцией

Четыре самореза, которые нужно открутить

Откручиваем четыре самореза.
Топливный бак может быть весь в грязи или же мусоре. Обязательно все вычистите с помощью кисточки и ветоши. Это необходимо, чтобы мусор случайно не оказался в баке.

Мусор в топливном баке

Завершив очистку, снимаем шланг подачи горючего и обратку.
Откручиваем шесть гаек. Здесь нужно действовать очень осторожно, так как во время эксплуатации авто они вполне могут прикипеть и выкрутится вместе со шпилькой. Для того чтобы этого не случилось, нужно побрызгать их жидкостью WD-40.

Место в котором находился фильтр

Снимаем прижимную пластину.
Извлекаем фильтр.

Топливный фильтр

Разбираем его.
Меняем фильтр тонкой очистки, а грубой, наоборот, только чистим.

Топливный фильтр в разобраном виде

Собираем все в обратной последовательности.

Как видите, в работе по замене топливоочищающего элемента Лансер (9, 10, X) нет ничего сложного. Её может выполнить любой автолюбитель, не тратясь на услуги автомастера.

Не работает прикуриватель на Лансер 9, как снять и заменить

Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности. Перегоревший предохранитель.

Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.

Прикуриватель Lancer 10

Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы.

Ремонтировать такой прибор просто — достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта. Предохранитель прикуривателя на митсубиси лансер 10 провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи.

Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю. Перегоревшая лампочка подсветки.

Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто.

Он отвечает за подсветку прибора. Предохранитель прикуривателя Митсубиси Лансер 9 При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

Предохранители Lancer Х

Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок. Нас интересует элемент за номером 22 см. Именно он отвечает за прикуриватель автомобиля.

Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек.

За все время эксплуатации зимней резины ни разу не было с ней проблем, но недавно все же дал о себе знать боковой порез. Садясь в машину заметил, что заднее колесо практически спущено, хотя с утра все было нормально.

Прикуриватель Митсубиси Лансер 9 и 10

Нужно качать, но, так как у меня насос слабенький, решил воспользоваться насосом коллеги, который удачно оказался. Завел машину, вставил насос — ждем, когда предохранитель прикуривателя на митсубиси лансер 10 достигнет нормы. Но вдруг машина глохнет и насос предохранитель прикуривателя на митсубиси лансер 10 качать, оказалось в прикуривателе пропало напряжение. В щитке предохранителей еще ни разу ничего не менял, все работало, как часы, а тут вдруг нет напряжения… Делать нечего, нужно искать информацию почему не работает прикуриватель на lancer X.

Первым делом раздобыл расположение предохранителей слева от руля есть отсек, открыв который можно лицезреть их: Сгонял в магазин, купил набор, который обошелся в руб он в итоге вообще не понадобился, теперь валяется в бардачкевынул предохранитель, а он целый! Вопрос об неработающем прикуривателе опять повис в голове.

Как выяснилось, в лансере в самом прикуривателе есть еще перемычка, которая тоже может выйти из строя.

Замена предохранителя в прикуривателе

Mitsubishi Lancer IX / Салон, Электрика

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый «предохранитель» не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

• кусачки;
• кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
• плоская отвертка;
• головка на 7 мм.

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

2. Отсоединяем провода от прикуривателя
Провод 1 отсоединяется просто и свободно.
Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.
Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.
Также есть 4 провод — это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!

Бензонасос
