Ваз 2114: не работают дворники

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Где находится блок предохранителей ВАЗ-21099 карбюратор и его схема

В транспортных средствах отечественного производства часто встречается такая проблема, как поломка одного из электроприборов. Для начала необходимо проверить исправность всех предохранителей, которые установлены в машине. Блок предохранителей ВАЗ-21099 карбюратор имеет вид небольшой коробочки, расположенной около лобового стекла с левой стороны. В случае если в автомобиле предусмотрено два блока, еще одна коробка расположена в салоне около рулевой колонки снизу. Проверено, что расположение под капотом транспортного средства является крайне неудобным. Ведь именно за счет такого размещения, он так часто и выходит из строя. Под капот легко попадают капли дождя, что приводит к намоканию блока. Практически все электрические цепи защищены плавкими приборами.

Тюнинг ВАЗ-21099 своими руками

Блок реле и предохранителей: функции

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле.

Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу.

В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид.

За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый.

Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Какой расход топлива ВАЗ-2109 (инжектор, карбюратор)

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

• F1 – омывает фары (10 А);
• F2 – обеспечивает аварийку, а также их реле-прерыватель (10 А);
• F3 – отвечает за свет в салоне и задние фары (10 А);
• F4 – отвечает за обогрев заднего стекла (20 А);
• F5 – обеспечивает охлаждение за счет вентилятора, а также за сигнал клаксона (20 А);
• F6 – отвечает за подъем стекол (30 А);
• F7 – обеспечивает в бардачке освещение, а также насос для омывателя (30 А);
• F8 и F9 – свечение противотуманных фар (7,5 А);
• F10 – отвечает за габаритный свет (7,5 А);
• F11 – отвечает за заднюю правую фару (7,5 А);
• F12 и 13 – обеспечивает свет ближнего света и правой фары (7,5 А);
• F14 и 15 – отвечает за свет левой фары дальнего света (7,5 А).

Предохранитель F16 (15 А) выполняет много функций:

1. Указатель поворотов.
2. Контроль за уровнем тормозной жидкости.
3. Контроль за датчиком масла.
4. Контроль за датчиком охлаждения.
5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Как производится замена троса ручного тормоза ВАЗ-2110

Старый и новый тип блока предохранителей ВАЗ-21099

Есть несколько видов предохранителей. Они могут быть старых или новых образцов. Отличаются данные природы своим расположением и формой. При замене старого блока на новый может появиться небольшая проблема. Вентилятор охлаждения двигателя начинает работать в непрерывном режиме. Такую ситуацию можно исправить самостоятельно. Нужно достать провод черного цвета, который выходит из питания вентилятора, и изолировать его. Кроме этого, необходимо сделать то же самое и с черно-белым проводом, который выходит от индикатора включения вентилятора. Клеммы, которые освободились, необходимо соединить одним проводом, после чего прикрепить к ним аккумуляторную клемму.

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Недостатки блока предохранителей старого образца

Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто элементы выпадают при езде по кочкам. Намного лучше смотрятся блоки с европредохранителями. Самое главное – такие плавкие вставки есть у всех, в любом магазине, поэтому в случае необходимости можно найти замену быстро.

Старайтесь использовать только предохранители. Нельзя ставить вместо них жучки (а старый блок это позволяет сделать). Например, монета достоинством в 2 рубля с легкостью выполняет функции предохранителя. Вот только опасно ее ставить – плавкая вставка не зря сгорает. Это говорит о том, что имеется в цепи питания короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к воспламенению проводов.

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Где у «шестерки» находится монтажный блок

Блок предохранителей ВАЗ-2106 расположен с левой стороны торпеды, под панелью приборов. Учитывая, что все «шестерки» оснащались карбюраторными двигателями, никаких дополнительных блоков с силовыми вставками в них нет. Все они находятся в одном месте. Монтажный блок состоит из двух боксов: верхнего и нижнего.

Многие владельцы «шестерок» сталкиваются с проблемой частых скачков напряжения. Она может быть вызвана как неисправностью генератора или регулятора напряжения, так и неполадками в монтажном блоке. Если вы установили, что причиной проблем является именно он, не спешите менять его на аналогичный, только новый.

Купить монтажный блок ГАЗ-3110 можно в любом автомагазине. Его цена составляет порядка 300 рублей, причем в комплект входят и плавкие вставки. Но, учитывая, что их номиналы для «Волги» и «шестерки» разные, необходимо будет отдельно приобрести предохранители ВАЗ-2106 нового образца.

Кроме этого, понадобятся:

• отрезок изолированного провода (длиной 60-80 см) толщиной жилы 2,5 мм;
• 10-12 штук медных разъемов типа «мама»;
• пассатижи;
• термоусадочная трубка;
• отвертка;
• схема подключения предохранителей.

Первым делом необходимо отключить «минусовую» клемму от аккумуляторной батареи, демонтировать старый монтажный блок, отсоединить от него разъемы проводов, идущих от потребителей. Дальше мастерим перемычки. Они необходимы для того, чтобы иметь возможность соединять вставки согласно схеме. Провод делим на отрезки по 8-10 см. Всего должно получиться пять перемычек. Если ваш автомобиль оборудован обогревателем заднего стекла, тогда шесть.

Для схемы ВАЗ-2106 предохранители должны соединяться перемычками в следующем порядке:

• третий с четвертым;
• пятый с шестым;
• седьмой с восьмым;
• девятый с десятым;
• одиннадцатый с двенадцатым (если есть обогреватель заднего стекла);
• двенадцатый с тринадцатым.

Устанавливаем предохранители в монтажный блок в соответствии со схемой, предоставленной выше. Подключаем провода. Прикручиваем блок на старое место. Присоединяем «минус» к соответствующей клемме аккумуляторной батареи и забываем о проблемах с монтажным блоком.

Расположение блока предохранителей

F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.

Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.

В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.

В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

Предохранитель в 25 Ампер отвечает за работу печки

Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.

Здесь стоит сделать оговорку, что как такового реле вентилятора отопителя на модели 2110 технически нет. Это по документации «дополнительное реле», которое служит для разгрузки замка зажигания. Пропускать большие токи напрямую через контактную группу нельзя. На это реле, помимо отопителя, завязано еще несколько потребителей электроэнергии, которые включаются после поворота ключа в замке.

На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

• по напряжению;
• по сопротивлению.

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Освещение

Если перегорает предохранитель габаритов, то это свидетельствует о коротком замыкании в цепи освещения. Лампы могут не соответствовать по мощности после замены. Редко, но имеют место случаи, когда КЗ происходит внутри стеклянной колбы. Хотя при внешней проверке видно, что электроды соединены.

Такая лампа подлежит замене и проверке работы цепи без нее. Предохранители могут быть бракованными, рассчитанными на другой ток. Покупать стоит в отделах автомагазинов элементы проверенных марок.

Нарушение герметичности фары приводит к тому, что влага скапливается в патроне, куда установлена лампа. Это можно определить по запотеванию стекла изнутри утром или поздним вечером. Такая фара подлежит замене, на новых авто это можно сделать по гарантии.

Электромотор или редуктор

Самой серьезной поломкой в конструкции очистителей может стать неисправность электромотора и редуктора. Проверка моторчика производится просто – снимите тяги и подключите при помощи проводов его напрямую к аккумулятору. Если результата нет или наблюдается скрежет и шум при его работе – замените мотор на новый. При нормальных условиях работы редуктор считается довольно надежным элементом, редко приходящим в негодность. Цена на новый мотор начинается от двух и более тысяч рублей. Брать б/у мотор с редуктором не стоит, т.к. внешне определить отработанный им срок службы сложно. Рабочий редуктор стеклоочистителей приводит их в движение с большой скоростью, поэтому слабое передвижение очистителей по стеклу может сигнализировать о скорой поломке. Совет по увеличению срока службы редуктора – не двигайте щетки стеклоочистителей руками. Также не включайте их для сбива намерзшего льда и снега.

Первичная диагностика

Для начала нужно знать, что представляют из себя дворники. Дворники в большинстве своем – это сочетание работы 2 систем:

• электромотор, редуктор и червячная передача заставляют двигаться шестерню;
• механическая связь преобразует движение шестерни в движение дворников.

Таким образом, в работе дворников задействованы трапеция, реле, моторчик, система контактов и проводов, предохранители, блок управления стеклоочистителями, крепежная система. Выйти из строя может любой из этих элементов. Чтобы не искать причину вслепую, нужно определить самое вероятное место поломки.

Дворники не работают:

• если звука мотора дворников не слышно, проверить стоит проводку, контакты разъемов, моторчик, переключатели;
• если звук мотора есть, проверяем тягу и контакты;
• если механизм отказывается работать при включении омывателя, смотрим проводку, контакты или переключатель.

Дворники функционируют, но некорректно:

при медленной работе проверяем привод механизма дворников, мотор-редуктор;
если отказывается двигаться один дворник, смотрим крепления: вероятнее всего, ослабла гайка;
если не работает прерывистый режим, стоит обратить внимание на реле;
когда дворники не возвращаются на начальную позицию, причинами могут быть износ креплений, проблемы в контактной группе мотор-редуктор.

Устранение поломок дворников

Предохранитель или другой элемент электро цепи вышел из строя: Если дворники перестали справляться со своей задачей, в первую очередь следует проверить предохранитель, который находится с левой стороны в салоне машины под устройством, регулирующим освещение фарами. Сгоревший элемент необходимо поменять на исправный, но, если он рабочий, то следует проверить электрические провода, связывающие предохранитель с остальными регулирующими устройствами. С помощью мультимера определяют неисправный участок электрической цепи. Исправность того или иного участка обозначается на проверяющем устройстве цифрой «ноль». Множество цифр на мониторе указывает на то, что мастеру придется проверить все электрические провода и клеммы. Их необходимо проверить, если дворники на ВАЗ 2114 работают сами по себе.

Поломка реле дворников: При проблемах в работе реле ВАЗ 2114 дворники вполне могут функционировать только при третьем режиме и без пауз. В таком случае целесообразно менять само реле. Бывает, что такая работа стеклоочистителей связана с выходом из строя концевого выключателя.

Окислившиеся контакты

Для обеспечения необходимой подачи тока, следует:

• зачистить поврежденные места с обжимкой клемм;
• поменять все неисправные провода;
• заменить рычаг для переключения .

Если в электрической цепи имеются окислившиеся или обгоревшие провода, то нужно:

• устранить поврежденные участки с зачисткой клемм;
• провести загиб лепестков контактов при необходимости.

Чаще всего, зачистка контактов помогает при медленной работе дворников, в случаях их частых остановок или невозможности принять крайнее нижнее положение. При отсутствии положительного результата после чистки электропроводов, мастер будет вынужден полностью менять мотор-редуктор.

Поломка коллектора: Устройство может быть неисправно полностью – когда вышел из строя коллектор, щетки предохранителя или поломаться могут отдельные его части – зубья, кривошипы.

Выход из строя мотор-редуктора: Зачастую, выход из строя мотор-редуктора является причиной того, что на ВАЗ 2114 не работает задний дворник. При такой проблеме необходимо проверить массу моторедуктора, его затяжку. Массу лучше зачистить и прикрепить в новое место. Может не работать задний дворник на ВАЗ 2114 при обрыве провода, располагающего на стыке между крышкой багажника и крышей авто.

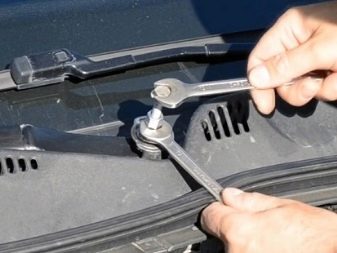

Поломка трапеции: Полностью замена трапеции дворников ВАЗ 2114 необходима, если описанные способы устранения неисправности не помогают. Сделать данную работу может без труда каждый автолюбитель, который разбирается в устройстве транспортного средства. На это потребуется всего 30 минут времени. Предварительно необходимо приобрести новую трапецию российского или зарубежного производителя. Также для замены трапеции дворников ВАЗ 2114 понадобится удлинитель, фонарик, ключ на 10, вороток с трещоткой, отвертки – крестовая и шлицевая.

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

№ реле/ предохранителя	Обозначения
1	Блок-фары
2	Боковые указатели поворота
3	Аккумуляторная батарея
4	Реле включения стартера
5	Электропневмоклапан карбюратора
6	Микровыключатель карбюратора
7	Генератор 37.3701
8	Моторедукторы очистителей фар*
9	Датчик включения электродвигателя вентилятора
10	Электродвигатель вентилятора системы охлаждения двигателя
11	Звуковые сигналы
12	Распределитель зажигания
13	Свечи зажигания
14	Стартер
15	Датчик указателя температуры охлаждающей жидкости
16	Подкапотная лампа
17	Датчик сигнализатора недостаточного давления масла
18	Датчик сигнализатора недостаточного уровня тормозной жидкости
19	Моторедуктор очистителя ветрового стекла
20	Блок управления электропневмоклапаном карбюратора
21	Катушка зажигания
22	Электродвигатель насоса омывателя фар*
23	Электродвигатель насоса омывателя ветрового стекла
24	Монтажный блок
25	Реле очистителя ветрового стекла
26	Реле аварийной сигнализации и указателей поворота
27	Выключатель сигнала торможения
28	Выключатель света заднего хода
29	Реле зажигания
30	Выключатель зажигания
31	Трехрычажный переключатель
32	Выключатель аварийной сигнализации
33	Штепсельная розетка для переносной лампы**
34	Переключатель вентилятора отопителя
35	Дополнительный резистор электродвигателя отопителя
36	Лампа сигнализатора включения обогрева заднего стекла
37	Лампа сигнализатора недостаточного уровня тормозной жидкости
38	Блок сигнализаторов
39	Электродвигатель вентилятора отопителя
40	Лампа освещения вещевого ящика
41	Выключатели плафонов на стойках передних дверей
42	Выключатели фонарей сигнализации открытых передних дверей***
43	Фонари сигнализации открытых передних дверей***
44	Соединительная колодка
45	Прикуриватель
46	Часы
47	Выключатель освещения приборов
48	Диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49	Указатель уровня топлива
50	Лампа сигнализатора резерва топлива
51	Спидометр
52	Лампа сигнализатора включения указателей поворота
53	Лампа сигнализатора прикрытия воздушной заслонки карбюратора
54	Лампа сигнализатора заряда аккумуляторной батареи
55	Выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56	Комбинация приборов
57	Эконометр
58	Выключатели плафона на стойках задних дверей
59	Указатель температуры охлаждающей жидкости
60	Тахометр
61	Лампа сигнализатора включения стояночного тормоза
62	Лампа сигнализатора недостаточного давления масла
63	Лампа сигнализатора включения дальнего света фар
64	Лампа сигнализатора включения наружного освещения
65	Вольтметр
66	Выключатель сигнализатора включения стояночного тормоза
67	Выключатель наружного освещения
68	Выключатель обогрева заднего стекла с лампой подсветки
69	Выключатель заднего противотуманного света с сигнализатором включения* ** ***
70	Предохранитель цепи противотуманного света
71	Плафон****
72	Задние фонари
73	Датчик указателя уровня и резерва топлива
74	Колодки для подключения к элементу обогрева заднего стекла*
75	Фонари освещения номерного знака

Порядок условной нумерации штекеров в колодках:

а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;

б — монтажного блока и трехрычажного переключателя;

в — реле аварийной сигнализации и указателей поворота;

г — задних фонарей (нумерация выводов по порядку от края платы);

д — выключателя аварийной сигнализации.

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

№ реле/ предохранителя	Обозначения
1	Разъем контроллера
2	Датчик массового расхода воздуха
3	Датчик температуры охлаждающей жидкости
4	Датчик положения коленчатого вала
5	Датчик положения дроссельной заслонки
6	Датчик концентрации кислорода
7	Датчик скорости
8	Модуль зажигания
9	Электромагнитный клапан продувки адсорбера
10	Реле электровентилятора
11	Реле электробензонасоса
12	Главное реле
13	Предохранитель, защищающий силовую цепь реле электробензонасоса
14	Предохранитель, защищающий силовые цепи главного реле
15	Плавкая вставка
16	Предохранитель, защищающий цепь постоянного питания контроллера
17	Диод
18	Регулятор холостого хода
19	Форсунки
Х1	Колодка диагностики
Х2	Колодка соединения с системой электрооборудования автомобиля
