Ямз 238 моменты затяжки гбц и регулировка клапанов

Польза регулярной регулировки

Расстояние между компонентами — обязательное требование. Данный параметр устанавливается руками. При этом, необходимо соблюсти все правила.

• Превышение зазора чревато нарушением распределения газов. Если реализуется эта опасность, клапаны и вовсе могут перестать открываться. К тому же, сальники начинают испытывать дополнительную нагрузку, эксплуатационный срок механизма снижается.
• Уменьшение зазора чревато неплотным закрытием клапана, а следовательно — перегреву двигателя. Но самое главное — камера сгорания подвергается дополнительной опасности. Она может закрываться неплотно, а фаски испытывать дополнительное напряжение.

Даже небольшой дефект многократно усиливает нагрузку на весь механизм и приводит к более быстрому износу оборудования. Герметичное закрытие впускного клапана — обязательное требование для продления срока службы двигателя. В противном случае, эксплуатационный срок двигателя многократно снижается.

Проверка действительных величин «тепловых компенсаторов»

Производитель турбодизеля оговаривает, для ЯМЗ 238 регулировка клапанов необходима лишь в случае вылета измеренного значения за установленные пределы: 0,25-0,30 мм. Точный замер зазоров обоих клапанов одного цилиндра можно осуществить только лишь в такте сжатия:

сфокусировать внимание на первом цилиндре; провернуть коленвал по часовой стрелке (взгляд на вентилятор, со стороны передка автомобиля) до момента закрытия впускного клапана (завершение такта всасывания) – его торец, контактирующий с носком коромысла, должен подняться в верхнюю максимальную точку; вращать коленвал еще на 1/3 оборота (120 градусов), соблюдая прежнее направление поворота. Идентифицирование номера цилиндра производится так:

Идентифицирование номера цилиндра производится так:

• ориентировать взгляд на вентилятор мотора (на передок автомобиля);
• левый ближний цилиндр – первый;
• правый ближний цилиндр – пятый;
• дальнейшая нумерация ведется последовательно (крайний левый – четвертый, крайний правый – восьмой).

Проворачивать коленвал можно двумя способами:

• спереди: за крепление шкива подходящим накидным ключом;
• сзади: специальным воротком – за маховик.

Определение величины зазора производится по толщине щупа, помещаемого между торцом клапана и приливом коромысла. Не подлежат коррекции клапана в случае, если щуп 0,25 проходит свободно, а 0,30 – с ощутимым натягом.

При осмотре и регулировке клапанов на двигателе ЯМЗ 238 передающие рычаги (коромысла) рекомендуется прижать:

• на правой ГБЦ (1-4 цилиндры) рычаги выпускных элементов – к торцу оси; впускных деталей – к упорной шайбе;
• на левой ГБЦ (5-8 цилиндры) – наоборот.

Ремонт головок цилиндров МАЗ

Головка цилиндров представляет собой цельную отливку из серого чугуна и крепится к блоку шпильками, ввернутыми в блок. Шпильки изготовлены из хромоникелевой стали и термически обработаны. Для обеспечения отвода тепла головка цилиндров имеет водяную рубашку, сообщающуюся с рубашкой блока, для обеспечения подвода топлива к форсунке в боковой поверхности имеются отверстия под штуцера.

В головке цилиндров размещены клапаны с пружинами и деталями их крепления, коромысла, оси коромысел и форсунки.

Седла клапанов вставные. Седла впускных клапанов изготовлены из специального чугуна, а седла выпускных — из специального жаропрочного сплава. Седла запрессованы в гнезда с натягом. Седла и металлокерамические направляющие втулки клапанов окончательно обрабатываются после их запрессовки в головку.

Устанавливаемые на двигатели головки цилиндров имеют между собой конструктивные отличия:

Головки цилиндров на двигателях ЯМЗ-236НЕ2,БЕ2 могут быть блочные на три цилиндра каждая или индивидуальные:

— Блочная головка на три цилиндра каждая. Привалочная поверхность шлифована и в зоне уплотнения гильз цилиндров выполнены кольцевые проточки.

Стык головки цилиндров, блока и гильзы уплотняется прокладкой состоящей из металлической единой на три цилиндра прокладки, уплотняющей газовый стык, и резиновых уплотнительных элементов, уплотняющих масляные, водяные и штанговые полости. Уплотнительные элементы пяти видов в количестве 14 шт. на прокладку (рис. 1).

Индивидуальная головка установлена на каждый цилиндр и крепится к блоку шестью шпильками, имеющими длину 209 мм и 248 мм. В головку запрессован чугунный стакан форсунки. Стакан в верхней части уплотнен резиновым кольцом. Привалочная поверхность в зоне уплотнения гильз цилиндров имеет три кольцевые проточки. Стык головки цилиндров, блока и гильзы (рис. 2) уплотняется прокладкой состоящей из металлической прокладки, уплотняющей газовый стык, и резиновой прокладки, уплотняющей масляные, водяные и штанговые полости. Металлическая и резиновая прокладка устанавливаются на штифты блока. Металлическая прокладка выпускается четырех размеров по толщине (1,1 мм; 1,3 мм; 1,5 мм; 1,7 мм) и подбирается при сборке двигателя индивидуально с целью достижения оптимального рабочего процесса в каждом цилиндре. В запасные части поставляется прокладка толщиной 1,7 мм.

Головки цилиндров на двигателях ЯМЗ-236Н; (Б; НЕ; БЕ) блочные на три цилиндра каждая. Конструктивно выполнена в основном аналогично предыдущей блочной.

Головку цилиндров снимать только для устранения неисправностей деталей цилиндропоршневой группы, прокладки головки цилиндров, клапанов или для замены самой головки.

Снимать головку цилиндров в следующем порядке:

1. Слить охлаждающую жидкость из системы охлаждения двигателя.

2. Отсоединить от головки все трубопроводы, защитить их внутренние полости от попадания пыли и грязи.

3. Снять крышку головки цилиндров.

4. Отвернуть гайки скоб крепления форсунок (рис. 3),…

…снять форсунки (рис. 4), предохраняя распылитель от ударов и засорения отверстий.

5. Отвернуть гайки крепления осей коромысел, снять оси коромысел в сборе с коромыслами и извлечь штанги.

6. Отвернуть гайки крепления головки цилиндров (рис. 5),…

… соблюдая последовательность, обратную затяжке (рис. 6).

Отворачивать гайки крепления индивидуальных головок цилиндров не менее чем за три приема:

1 – прием — до147. 118Нм (15. 12 кгсм)

2 – прием — до 49. 39Нм (5. 4кгсм)

3 — прием — вывернуть гайки.

7. Снять головку цилиндров с двигателя и осмотреть ее состояние.

8

Если необходимо, осторожно снять прокладку головки цилиндров

9. Проверить состояние гильз цилиндров и закрыть цилиндровые отверстия, чтобы предохранить их от попадания пыли и грязи.

Установку головки цилиндров на двигатель производить в обратном порядке. Перед установкой протереть чистой ветошью привалочные плоскости блока цилиндров, бурта гильзы цилиндров и головку цилиндров. Повторное использование прокладки головки цилиндров допускается с той же головкой цилиндров только при неизменном положении гильз в блоке цилиндров и при отсутствии следов прорыва газов и разрушения окантовок газового стыка

Обратить внимание на правильность установки прокладки головки цилиндров на штифты и окантовок прокладок — на бурты гильз цилиндров

Гайки крепления головок цилиндров затягивать в порядке возрастания номеров, как показано на рис. 7, моментом 240 — 260 Нм (24 — 26 кгсм). После первой затяжки повторной операцией проверить требуемый крутящий момент на каждой гайке, соблюдая указанную последовательность. Нельзя затягивать гайки моментом большим, чем указано, так как это неизбежно приведет к разрушению деталей газового стыка.

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Послесловие

Эксплуатируя автомобиль МАЗ не редко приходится серьезно напрягаться, многих из нас поджидает радикулит и тому подобные болезни. Поэтому, когда будете поднимать некоторые детали, помните о своем здоровье.

В юности я ходил заниматься штангой, больших результатов не достиг, но запомнил слова тренера. Он говорил, что если хотите дружить со штангой, то тренируйте ноги. Ведь у среднего человека становой пресс тянет около 200 кг, потому нагружайте ноги держа прямой спину.

Для справки, головка двигателя ЯМЗ-238 весит около 90 кг, а коленвал 120 кг. Детали отечественных двигателей легкостью не отличаются.

Однако, мне приходилось много раз снимать одному головку с двигателя ЯМЗ-238: то оторвешь ее от прокладки монтировкой, то за счет ног при прямой спине и вытянутых руках удается ее приподять со шпилек и переставить на колесо.

Надеюсь, что такие упражнения дались мне без ущерба для здоровья. Однако, бесспорно лучше такие детали перетаскивать вдвоем или используя подъемные маханизмы.

Для чего нужно регулировать клапанный механизма и подготовка к регулировке

Так как детали двигателя ЯМЗ 238 во время работы нагреваются, то они подвержены упругому расширению. Поэтому периодическая регулировка клапанов нужна для того, чтобы клапана максимально плотно прилегали к седлу в нагретом состоянии. Кроме этого, надо помнить, что во время работы мотора появляются и такие особенности:

• тепловой зазор, у которого увеличились размеры ухудшит работу камеры сгорания, также детали ГРМ быстрее износятся;
• если зазор будет слишком мал, то не будет плотного соединения между седлом головки блока цилиндров и клапаном, это приведет к ухудшению характеристик двигателя, также увеличится риск прогара клапанов.

Для начала надо выключить подачу горючего, отключить ТНВД можно, повернув скобу кулисы вниз, она установлена в корпусе регулятора частоты вращения.

Подготовка к регулировке клапанов:

• дать мотору остыть до 30 градусов;
• снять клапанную крышку;
• проверить насколько хорошо затянуты оси коромысел ГРМ, изначально это усилие находится в пределах 120-150 Нм.

Как создавали мотор

В 50-х годах Ярославский завод получил специальный заказ от государства на разработку и дальнейший запуск в производство мощных дизельных силовых агрегатов, которые должны были прийти на замену уже устаревшим на тот период ЯАЗ. Эти двигатели должны были стать не просто мощнее, но и экономичнее, чем ЯАЗ. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.

Инженеры работали под началом известного талантливого конструктора Чернышева Г.Д. Под его чутким руководством создавался не только 236-й мотор, но и прочие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Он устанавливается на «Урал». Автомобиль от этого очень выиграл в технических характеристиках. Также это лучший мотор для тракторной и строительной техники.

Как работает перепускной клапан ТНВД?

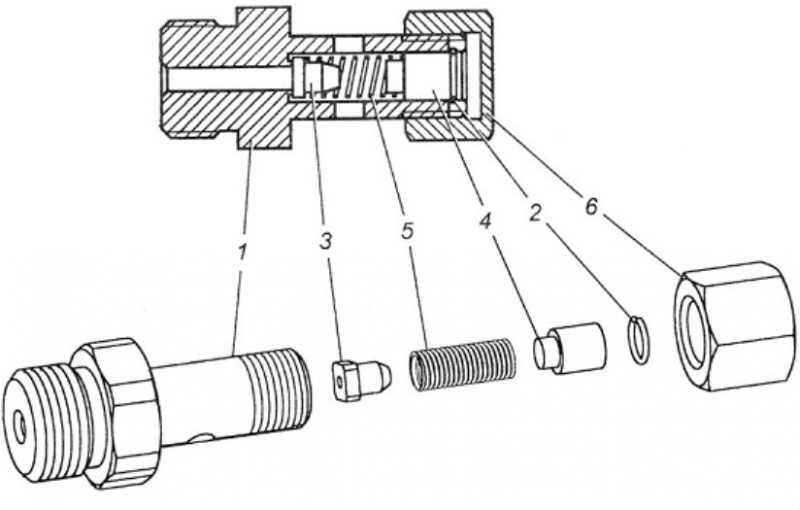

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

1. Корпуса;
2. Запорного кольца;
3. Клапана;
4. Упора;
5. Пружины;
6. Гайки.

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод.

Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки».

После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход

Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата

Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно.

Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую.

Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя.

Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать.

Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом

В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения.

Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали.

При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом.

Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно.

В каких случаях нужна затяжка?

Большинство отечественных водителей не понимают, для каких целей нужно выполнять эту процедуру, какой при этом нужно соблюдать порядок и какой должен быть момент затяжки. Тем не менее каждый водитель должен знать, что некорректные действия в ходе этого процесса могут навредить блоку цилиндров. Соответственно, к этой процедуре следует отнестись со всей внимательностью и ответственностью.

Еще несколько лет назад производители транспортных средств обязывали делать затяжку болтов головки блока цилиндров еще при первом техническом обслуживании машины. Но сейчас эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени следует проводить такую процедуру. В каких случаях она нужна:

• Если в том месте, где ГБЦ соединяется с самим блоком появилось масляное пятно. Это говорит об утечке расходной жидкости, что может стать следствием как износа самой прокладки, так и ослабления штифтов.
• Если вы делали ремонт двигателя. Иногда подобные ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 может пригодиться данная информация.
• В целях проверки. Бывалые автолюбители рекомендуют подтягивать болты не реже, чем каждые 2 тысячи километров пробега. На практике встречаются случаи, когда в ходе эксплуатации ВАЗ 2108 штифты ослабляются сами по себе.

Видео «Правильная натяжка болтов головки блока цилиндров»

В этом видео рассказывается о том, как нужно правильно проводить процесс натяжки винтов головки блока.

Прогорание прокладки под головкой блока цилиндров на автомобилях ВАЗ 2109-2108 является наиболее частой причиной, по которой приходится снимать головку с двигателя, и соответственно с дальнейшим ремонтом, а точнее — заменой прокладки. Если во время не заметить данную проблему, то это может привести к довольно печальным последствиям, так как двигатель может перегреться и даже заклинить.

Сама по себе процедура снятия ГБЦ и замена ее прокладки не сложна, но в то же время требует определенных технических навыков и небольшого количества инструментов, список которого приведен ниже:

• Шестигранник или аналогичная бита с переходником для использования с воротком
• Динамометрический ключ — в данном случае я использовал модель Ombra с диапазоном от 10 до 110 Нм, чего вполне достаточно
• Отвертка плоская
• Удлинитель
• Средство для удаления прокладок

Основное предназначение ГБЦ.

У данного двигателя головка блока крепится к блоку при помощи стальных шпилек. ГБЦ охлаждается посредством водяной рубашки, соединенной с блоком. Транспортные средства и специальная техника, использующие V-образный ЯМЗ-236 применяют дизельное топливо для работы. Воспламенение топлива происходит в рабочих камерах мотора. Движение поршней приводится посредством «взрывов» топлива в рабочих камерах, в результате чего выделяются газы. Правильное функционирование двигателя обеспечивается посредством вывода отработавших газов через выпускной коллектор в атмосферу. Вывод газов и подача топлива осуществляется посредством системы газораспределения. Главным элементом данной системы считается ГБЦ. Она обеспечивает герметичность между поршнями двигателя и поверхностью камеры. Головка блока производится литейным способом из различных металлов. Как правило, это либо чугун, либо сплав алюминия.

Конструктивные особенности ГБЦ.

Головка блока силового агрегата ЯМЗ 236 состоит из следующих элементов:

1. Рабочие камеры.
2. Впускные и выпускные клапаны.
3. Газораспределительный механизм.
4. Система охлаждения.
5. Отверстия для свечей зажигания.
6. Система смазки.
7. Прокладка.

Для того, чтобы отработавшие газы из рабочих камер сгорания, охлаждающая жидкость и смазка не выходили наружу, а также попадали внутрь, между ГБЦ и блоком двигателя устанавливается прокладка.

Какие силы действуют на ГБЦ при функционировании двигателя ЯМЗ 236.

Интенсивная работа мотора оказывает высокое давление на различные детали, в том числе на головку блока цилиндров. В момент такта сжатия в камере сгорания возникает давление более 15 атмосфер. Вместе с этим температура сгорания топлива превышает 500 градусов Цельсия. Кривошипно-шатунный механизм так же оказывает сильное воздействие на ГБЦ. Герметичность между ГБЦ и поршнями обеспечивает прокладка, имеющая определённую толщину. Прокладки изготавливаются из стойких материалов, которые способны выдерживать не только силы сжатия, но и высокую температуру. После затягивания крепежных элементов ГБЦ осуществляется усадка прокладки, в результате чего детали плотнее прилегают друг к другу. Что бы не произошло деформации ГБЦ в процессе затяжки, болты должны закручиваться в определённом порядке и с определенным силовым моментом.

Какие силы действуют при затяжке гаек на ГБЦ.

Затягивание сопровождается повышенным воздействием на поверхность головки блока. Это часто приводит к изгибанию «подошвы» блока, облому шпилек

Что бы этого не произошло важно применять регламентированный силовой момент посредством использования специального инструмента. Неправильное затягивание и нарушение последовательности закручивания болтов может привести к выходу в дальнейшем отработавших газов из камер сгорания через прокладку, что влечет за собой разгерметизацию системы

Признаком выхода выхлопных газов через прокладку является снижение мощности мотора и громкий свист в подкапотном пространстве. Все это повлечет за собой необходимость монтажа ГБЦ и дополнительных финансовых затрат.

При покупке прокладки следует обратить внимание на марку производителя. Ряд производителей указывают на прокладках момент силы затягивания

Это очень важный параметр, который не должен расходиться с рекомендацией завода производителя мотора ЯМЗ 236. Так же стоит учесть, что применяемые болты должны находиться в хорошем состоянии. Не рекомендуется использовать старые крепежные детали, так как зачастую их резьба не соответствует техническим требованиям. При затяжке крепежных элементов силовой момент должен равняться началу его движения. Любой металл имеет предел эластичности. Поэтому при обнаружении нарушения целостности болта или растягивании, рекомендуется аккуратно выкрутить и заменить его на качественный. Потеря основных характеристик болтов связана с условиями работы: они постоянно греются и остывают.

Как производится регулировка клапанов на моторе ЯМЗ 238: основные приемы

При получении некорректного значения исследуемой величины следует выполнить следующие действия:

• ослабить гайку регулировочного винта, расположенную на противоположном конце коромысла;
• вставить щуп подходящей толщины между торцом «запорного элемента» камеры сгорания и рычагом;
• вращать винт отверткой до момента установления приемлемого значения «теплового компенсатора»;
• предотвращая поворот винта, зажать гайку;
• удостоверится в номинальном значении зазора, при необходимости повторить спектр мероприятий.

регулировкарегулировкаДальнейшую проверку и настройку клапанного механизма проводить в порядке 5-4-2-6-3-7-8 в положении «закрытый впускной канал исследуемого цилиндра + 120 градусов по часовой стрелке». После завершения цикла наладки клапанного узла следует снова проверить зазоры.

К сведению. При проверке расстояний после вращения коленвала уже отрегулированного двигателя допускается колебание в границах 0,20-0,35 мм, вызванное неточностями деталей ГРМ.

На окончательном этапе необходимо:

• пустить мотор и диагностировать характер его работы на предмет отсутствия стуков;
• проверить состояние прокладок;
• поставить крышки ГБЦ.

Звонкие стуки в процессе работы мотора – повод еще раз проверить и настроить ГРМ.

Технические характеристики

Мотор имеет внушительный рабочий объем – 11 литров. Мощность может варьироваться от 150 до 420 лошадиных сил, в зависимости от типа и наличия турбонаддува. В последних модификациях и версиях параметр можно увеличить до 500 сил. Так как стоимость горючего постоянно растет, производитель сумел уменьшить расход топлива. Так, если «Урал» (автомобиль) потреблял ранее 40 литров на 100 километров пути, то теперь мотор расходует всего 25 литров. При этом грузовик не потерял тяговых характеристик.

Итак, мы выяснили особенности силового агрегата от Ярославского моторного завода.

Источник

Подведем итог

Перед проведением работ по настройке ГРМ топливо не должно поступать в двигатель. Насос перекрывается посредством специального рычага. Далее стоит убедиться, что бы оси коромысел были крепко зафиксированы. После этого осуществляем настройку согласно имеющимся правилам:

1. Коленвал проворачивается за маховик. Регулировка производится в момент сжатия для каждого цилиндра.
2. Щуп должен иметь соответствующий размер и входить между деталями без усилий.
3. Для получения необходимого зазора проворачиваем винт.
4. Достигнув оптимального зазора производим затяжку гайки.
5. Проводим повторную операцию по контролю зазоров тем же методом.
6. Чтобы окончательно убедиться в точности настройки механизма, нужно провернуть коленвал и проверить зазоры на нескольких цилиндрах.
7. Открываем топливный насос для подачи горючего в цилиндры.
8. Запускаем мотор и слушаем его работу. Отсутствие посторонних шумов свидетельствует о правильности настройки.
9. Устанавливаем крышку ГБЦ на место.
