В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.

Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15

Признаки неисправности коленчатого вала

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

• во время работы двигателя на низких оборотах горит контрольная лампочка давления масла;
• при работе в режиме средних и высоких оборотов отчетливо прослушивается металлический стук, частота которого увеличивается при повышении количества оборотов;
• заклинивание двигателя.

В первых двух случаях причиной неисправности является выработка шатунных или коренных шеек кривошипа. Увеличенный зазор между поверхностью шейки и вкладышем и является причиной падения давления масла. При критически большом зазоре возможно биение вала, которое и вызывает стуки (двигатель «стучит»). Третий случай наиболее сложный. Лишь небольшая часть коленвалов с заклинивших двигателей поддается ремонту. В большинстве случаев потребуется замена коленвала.

Только факты

заводское убожество Данные полукольца демонтированы из змз 409, стоящего на Патриоте. Пробег у автомобиля 30 тыс. Год выпуска 2020. Пластиковые полукольца стояли со стороны шкива, «металлические» — со стороны маховика. Логика понятна. Постоянно работаем сцеплением, значит с этой стороны, нужно поставить что-то покрепче. Непонятно другое. Что дает эта копеечная экономия в масштабах производства двигателей на заводе? Большие деньги? Вряд ли. А вот мысли о том, что с такими «конструкторами и манагерами» нам никаких «шпионов и врагов» не надо, меня иногда посещают. Пластиковые полукольца могут прослужить достаточно долго, а могут раскрошиться за минуту. Например, при замене передней манжеты в папуас-сервисе, когда шкив коленвала будут заколачивать молотком или кувалдой.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку – до 0,04 мм;
• конусность, а также овальность шатунных шеек – до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

Фиксируем маховик и откручиваем болт

Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

Надеваем головку на болт

Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

Откручиваем болт крепления

Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

>Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

В этом видео можно видеть, как открутить гайку крепления и демонтировать шкив коленвала.

Типы и конструкция опорных полуколец коленвала

Для снижения люфта коленвала используется два типа деталей:

Шайбы — это неразъемные кольца, которые монтируются в опору задней коренной шейки коленчатого вала. Полукольца — половины колец, которые монтируются на опору задней или одной из средних коренных шеек коленвала. Сегодня наибольшее применение находят полукольца, так как они обеспечивают наилучшее прилегание к упорным поверхностям коленвала и более равномерно изнашиваются, и удобны для монтажа/демонтажа. Кроме того, шайбы можно установить только на задней коренной шейке вала, а полукольца допускают монтаж на любой шейке.

Конструктивно полукольца и шайбы очень просты. Их основу составляет цельное бронзовое или штампованное стальное полукольцо/кольцо, на которое нанесено антифрикционное покрытие, снижающее трения об упорную поверхность на щеке вала. На антифрикционном слое выполняется две или более вертикальных (в некоторых случаях — радиальных) канавок для свободного пропуска масла. Также на кольце/полукольце могут быть предусмотрены отверстия и фиксирующие штифты различной формы, предотвращающие проворачивание детали.

По материалу изготовления полукольца бывают:

• Цельные бронзовые;
• Сталеалюминиевые — в качестве антифрикционного слоя используется алюминиевый сплав;
• Металлокерамические — в качестве антифрикционного слоя используется бронзографитовое напыление.

Читать дальше: Катать свадьбу на своем авто Сегодня наиболее широко используются сталеалюминиевые и металлокерамические полукольца, причем зачастую они устанавливаются в один двигатель с разных сторон опорной шейки.

Полукольца имеют два типа размера:

Детали номинального размера устанавливаются на новые двигатели и на двигатели с небольшим износом упорных поверхностей коленчатого вала и опоры. Детали ремонтного размера имеют увеличенную толщину (обычно с шагом +0,127 мм) и позволяют компенсировать износ упорных поверхностей коленвала и опоры.

Упорный подшипник коленвала может располагаться на различных его шейках:

• На одной из центральных шеек (в четырехцилиндровых двигателях — на третьей);
• На задней шейке (со стороны маховика).

При этом используется два или четыре полукольца. В случае двух полуколец — они монтируются в проточках нижней крышки подшипника (бугеля). В случае четырех полуколец — они монтируются в проточках нижней крышки и верхней опоры. Также встречаются двигатели только с одним полукольцом или одной шайбой.

Замена сальников коленвала ВАЗ 2109 своими руками

Покажем вам подробную фото и видео инструкцию, как своими руками заменить передний сальник коленвала на автомобилях ВАЗ 2109, ВАЗ 21099, ВАЗ 2108. Замена одинаковая как для инжекторных, так и карбюраторных двигателях.

Открываем капот и отворачиваем 3 болты защитного кожуха:

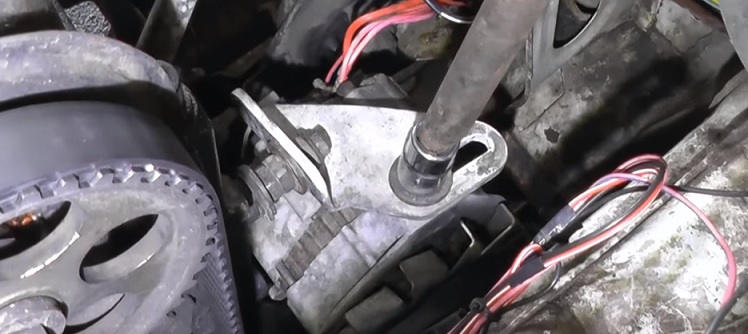

Головкой на 17 откручиваем и отпускаем болт натяжки ремня генератора:

Снимаем ремень генератора. Выставляем ремень ГРМ по меткам:

Далее нам понадобится помощник, который поставит машину на 4 скорость и будет жать педаль тормоза, вы в это время откручиваем шкив коленвала из под колёсной арки:

Отпускаем натяжной ролик:

Снимаем ремень ГРМ, оцениваем его состояние. Если есть возможность, то лучше произведите замену. Для снятия нижней звёздочки существуют специальные трёхлапые съёмники. Мы покажем как это можно сделать своими руками при помощи плоской отвёртки. Заводим её между масляным насосом и шестерёнкой из под капота и немного отталкивая снимаем звёздочку:

Места вокруг подтекающего сальника протираем чистой ветошью. Снимать старый сальник мы будем опять же при помощи плоской отвёртки, аккуратно загоняем её и демонтируем сальник:

Протираем посадочное место, наносим небольшой слой герметика на новый сальник (не обязательно, делается для подстраховки). Аккуратно вставляем его сначала руками, затем подбираем подходящую оправку, в нашем случае используется головка на 27, наносим по ней пару лёгких ударов молотком:

Ставим звёздочку, новый натяжной ролик (номер для заказа 2108-1006120-02) и попутно заменяем ремень ГРМ (номер в каталоге запчастей: 2108-1006040-10РУ, пр-во ПАО «Балаковорезинотехника»). Как меняется ремень ГРМ в ВАЗ 2109 вы можете увидеть в другой нашей статье. Сборку производим в обратной последовательности. При необходимости долейте масло в двигатель.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Набор инструментов для ремонта

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

1. Сначала запрессовывается опорный подшипник первичного вала.
2. Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.
3. Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

Замена изношенных деталей

Коренные и шатунные шейки нужно смазать моторным маслом.
Теперь коленвал следует уложить в блок.

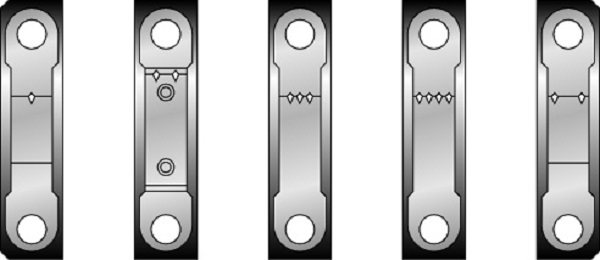

По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.
Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.
Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.
Затем нужно установить задний сальник коленчатого вала.
Далее на блок устанавливается поддон картера двигателя.
При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.
Затянув переднюю крышку, можно устанавливать шкив коленвала.
Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.
Затем нужно отрегулировать натяжение цепи.
Далее устанавливаются метки на распредвале и коленвале.
Затем монтируются оставшиеся детали и узлы двигателя.
После установки ремня генератора необходимо отрегулировать его натяжение.
На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

Качество сборки

Когда производится замена полуколец, в обязательном порядке снимается центральный бугель коленвала. Когда я его демонтировал, то просто обалдел от увиденного. После прохождения фрезой пазов под выступы нижних полуколец, остались большие заусенцы, которые никто не захотел убирать. Ни фрезеровщик, ни сборщик двигателя. А это всего лишь, два раза махнуть напильником. Когда все это под действием вибраций отваливается, то попадает в масло. И хорошо если останется в масляном фильтре, а не попадет, например, под вкладыш коленвала или в канал давления на гидронатяжитель или гидрокомпенсаторы.

заусенцы на бугеле коленвала

упорные полукольца коленвала Tagged on: двигатель змз змз 406 блок

Причины поломки

Следы потеков масла — это главный и основной признак, который свидетельствует об износе сальника коленвала. Наличие следов масла говорит о том, что герметичность системы смазки двигателя нарушилась.

Сальники могут разрушаться под действием нескольких факторов:

• Естественный износ, состаривание используемой для изготовления сальников коленвала резины;
• Неправильная установка, которая привела к преждевременному износу, нарушению функциональности. Это обычно происходит при ремонте на сомнительных СТО или когда замену выполняет неопытный автовладелец своими руками;
• Механические повреждения элемента;
• Использование дефектного, поддельного сальника.

Далеко не всегда вину следует возлагать исключительно на манжеты, которые бывают передними и задними. Прежде чем заподозрить сальники, убедитесь, что другие потенциальные причины здесь не виноваты.

Проверка состояния узла

Проверив все элементы системы смазки, вы сможете убедиться, что причина действительно заключается в изношенных, деформированных сальниках. А затем их можно заменить на новые элементы.

Поршень

Отлит из алюминиевого сплава. Для улучшения прирабатываемости наружная поверхность поршня (рис. 5) покрыта слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. Поршень имеет коническую форму: в верхней части меньший диаметр, чем в нижней. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется показанная на рисунке метка «П», которая должна быть обращена в сторону передней части двигателя.

По наружному диаметру поршни разбиты на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) указаны на днище поршня.

В запасные части поставляются поршни классов А, С, Е, Этих классов достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Кроме того, при ремонте двигателей поршни обычно заменяются у изношенных цилиндров, поэтому к незначительно изношенному цилиндру, имевшему класс В, может подойти поршень класса С. Главное при подборе поршня — обеспечение необходимого монтажного зазора между поршнем и цилиндром.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 — с увеличением на 0,2; 0,4 и 0,6 мм; для 21011 — с увеличением на 0,4 и 0,7 мм.

Поршни двигателей 2101 и 21011 легко отличить друг от друга по внешнему виду. Помимо того, что у них разные диаметры, поршни 2101 имеют гладкое днище, а у поршней 21011 на днище имеется цилиндрическая выемка диаметром 55 мм и глубиной 1,9 мм.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Для чего нужна замена полуколец и когда она необходима?

Полукольца являются расходным материалом и подвергаются износу. При их износе коленчатый вал начинает перемещаться по – горизонтали, что ускоряет износ полуколец. В конечном итоге, полукольца приходят в полную негодность (стираются) и коленвал теряет всякую фиксацию, создавая угрозу, в первую очередь, для всей поршневой группы. Кроме того, коленвал может отшлифовать крышку, которая его закрывает, и привести в негодность опорные подшипники. Данные детали отливаются вместе с блоком, что указывает на высокую вероятность замены последнего. Чтобы этого не допускать необходимо производить своевременную диагностику неисправностей и ,при необходимости, менять полукольца.

Диагностика выполняется после 120 тысяч километров пробега и начинается с внешнего осмотра двигателя. Наличие течи масла является первым, но не основным признаком. Дело в том, что при появлении люфта, коленвал может выдавить сальник, что весьма быстро приведет к утечке моторного масла. Однако, течь масла не всегда происходит именно по этой причине. Вполне возможно, что сальник просто пришел в негодность в процессе естественного износа.

Возьмите монтажный инструмент и, уперев его об генератор, попробуйте пошатать шкив коленвала. Допустимый осевой люфт не должен превышать 0,35 мм. Также, попросите кого-нибудь нажать на педаль сцепления. Если коленвал будет выдавливаться вперед, то это самый явный признак неисправности полуколец коленвала.

Перед проведением замены, приобретите новое моторное масло, так как это может явиться отличной возможностью его замены, прокладку поддона картера и сами полукольца.

При выборе полуколец учитывайте марку и модель автомобиля, а также характеристики двигателя. Комплект полуколец изготавливаются индивидуально для различных по объему и мощности двигателей.

Порядок проведения работ

1. Поставьте автомобиль на яму или эстакаду и исключите возможность его перемещения.

2. Открутите защиту двигателя и снимите ее. Слейте масло из двигателя.

3. Открутите все болты крепления поддона картера и демонтируйте его вместе с прокладкой.

4. Выкрутите болты, предназначенные для крепления крышки коренного подшипника, и снимите ее.

5. Установите новые полукольца так, чтобы его концы уперлись в концы старого. Чтобы облегчить задачу, перемещайте вал с помощью отвертки.
