Как правильно заводить двигатель с карбюратором

Принцип работы карбюратора

Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.

Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.

В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.

В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.

Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.

С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.

Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.

Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.

Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.

Для чего нужен карбюратор

Карбюратор необходим для формирования воздушно-топливной смеси. В автомобилях используется бензин – жидкое топливо, которое не воспламеняется должным образом от искрового зажигания. Если система подачи топлива оснащена карбюратором (а в современных моделях – инжектором), в цилиндры мотора попадает мелкодисперсная топливно-воздушная смесь, которая легко воспламеняется от искры.

Появление карбюраторов в конце XIX века позволило использовать жидкое топливо в автомобилях, мотоциклах и другой транспортной технике. Отчасти это определило дальнейшее развитие автомобильной отрасли и идеи «машина в каждый дом». Спустя век карбюраторы были вытеснены более надёжными и удобными инжекторными системами.

Что такое карбюратор

Однако для его воспламенения необходимо смешивание с воздухом в специальных пропорциях. Так лучшие инженерные умы взялись за разработку карбюратора. Первая модель была представлена Луиджи Де Христофорисом. Она не получила распространение, но стала основой для дальнейших разработок.

За десятилетия дальнейшего совершенствования были разработаны три базовых разновидности карбюраторов: мембранно-игольчатые, барботажные и поплавковые. Правда, во второй половине XX века почти везде стали использоваться последние. В частности, именно они устанавливались на отечественные автомобили до 1990-х годов.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Таблица: параметры карбюраторов серии К-151

Модификация определяется мощностью двигателя.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу приобрёл большую популярность у отечественных автолюбителей. Для бесперебойной работы небольшого двигателя требовалось наличие воздуха, топлива, мощной искры и компрессии. Первые два элемента смешиваются в карбюраторе, предназначенном для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой топливо из поплавковой камеры. В результате происходит формирование топливно-воздушной смеси в пропорциях, необходимых для её воспламенения в камере сгорания.

Карбюратор состоит из трёх основных частей:

1. Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. С помощью системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
2. Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Диаметры жиклёров приведены в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: тарировочные данные карбюратора «Озон»

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудняется запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Конструкция

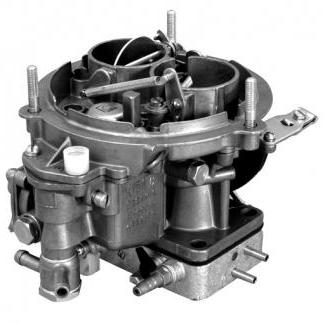

К151С – карбюратор, который оснащен двумя дозирующими устройствами в первой и второй топливных камерах. Также эта модель укомплектовывается системой холостого хода, полуавтоматической системой запуска, экономайзером. В конструкции предусмотрен ускорительный насос, который распыляет топливо в первую и вторую камеры. Наряду с другими системами, имеется ЭПХХ с пневмоприводом и электронным управлением.

В чем особенность бесступенчатой системы полуавтоматического запуска? Благодаря ей больше не нужно давить на педаль газа для запуска холодного мотора.

Агрегат имеет два вертикальных канала для воздуха. В нижней их части находится дроссельная заслонка. Эти каналы называют камерами карбюратора. Дроссельная заслонка и ее привод созданы таким образом, что по мере нажатия на акселератор вначале открывается один контур, а затем другой. Это и есть двухкамерный карбюратор. Контур, заслонка которого открывается первой, называется первичным. Соответственно, дальше идет вторичная камера.

В средней части главных каналов для прохода воздуха установлены специальные сужения конусообразной формы. Это диффузоры. За счет них образуется разряжение. Оно необходимо, чтобы в процессе движения воздуха был подсос топлива из поплавковой камеры карбюратора. Чтобы устройство могло нормально функционировать и готовить оптимальную смесь, уровень бензина в камере постоянно поддерживается. Это производится с помощью поплавкового механизма и игольчатого клапана.

Как устроен карбюратор К 151? К151С состоит из трех главных частей. Верхняя является крышкой корпуса. На ней установлены фланец и шпильки, устройство для вентиляции поплавковой камеры, а также детали пусковой системы.

Средняя часть – это непосредственно корпус агрегата. Здесь находится поплавковая камера, поплавковый механизм, топливоподводящие системы. В нижней части установлены дроссельные заслонки и их корпуса, устройство холостого хода.

Что такое карбюратор

Необходимость разработки автоматического прибора, регулирующего создание воздушно-топливной смеси возникла в конце XIX века. Распространённые ранее автомобили работали на светильном газе, который легко воспламеняется. Однако такое топливо было слишком дорогим и неудобным, поэтому конструкторы решили перейти к жидким аналогам. Однако для его воспламенения необходимо смешивание с воздухом в специальных пропорциях. Так лучшие инженерные умы взялись за разработку карбюратора. Первая модель была представлена Луиджи Де Христофорисом. Она не получила распространение, но стала основой для дальнейших разработок.

За десятилетия дальнейшего совершенствования были разработаны три базовых разновидности карбюраторов: мембранно-игольчатые, барботажные и поплавковые. Правда, во второй половине XX века почти везде стали использоваться последние. В частности, именно они устанавливались на отечественные автомобили до 1990-х годов.

Какую роль в карбюраторе играет воздушная заслонка?

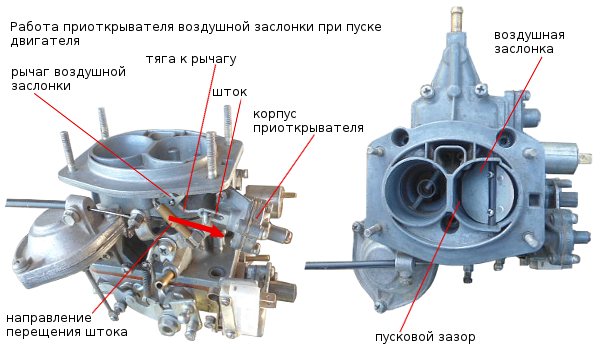

Воздушная заслонка устанавливается в верхней части карбюратора и представляет собой круглый или овальный металлический лист. В ее задачи входит ограничение или допуск большого количества воздуха, поступаемого в карбюратор. Принцип действия заслонки, примерно такой же, что и у педали газа. Единственное отличие заключается в том, что она работает независимо от акселератора.

Воздушная заслонка применяется для облегчения запуска двигателя, не проходившего прогрев. То есть, утром, когда двигатель холодный часть бензина конденсируется и не достигает камеры сгорания. Другая, оставшаяся часть, находится в слишком малом количестве и ее недостаточно для воспламенения. При закрытии заслонки, объем воздуха, поступающий в карбюратор, ограничивается и возрастает количество бензина. Таким образом, двигатель запускается и заслонка открывается, чтобы снизить расход топлива и увеличить объем воздуха.

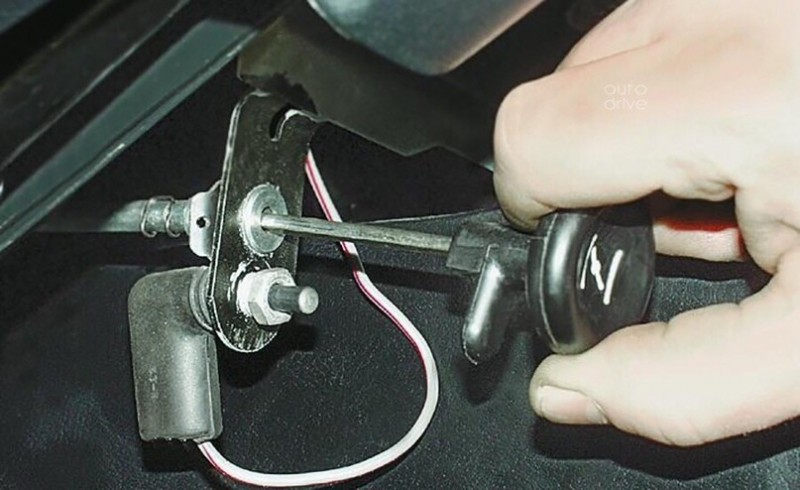

Для управления заслонкой применяется как ручной «подсос», так и автоматический. На более ранних автомобилях применялось ручное управление заслонкой. К ней прикреплялся трос и тянулся в салон на рукоятку управления. Чтобы закрыть заслонку, необходимо заслонку дернуть на себя до упора. В процессе прогревания, она постепенно убирается в исходное положение и как только двигатель начнет стабильно удерживать холостые обороты при открытой заслонке, можно начинать движение.

Автоматический «подсос» имеет простейшую конструкции и представляет собой пружину, которая управляет приводом заслонки. Растяжение пружины напрямую зависит от температуры двигателя. В процессе прогрева, пружина самостоятельно открывает заслонку и регулирует уровень подачи воздуха.

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Регулировка карбюратора УАЗ 469

В процессе эксплуатации российского внедорожника у автолюбителей часто возникает вопрос, как отрегулировать карбюратор на УАЗ 469. Ниже в данной статье будет изложена вся последовательность регулирования.

Уровень топлива поплавковой камеры

Нормальный уровень топлива для карбюраторов К-151 должен соответствовать 215 мм. Перед замером закачиваем нужное количество бензина в камеру при помощи рычага ручного насоса.

Уровень можно проконтролировать, не разбирая верхнюю часть карбюратора. На место сливной пробки поплавковой камеры вкручивается штуцер с резьбой М10×1. На него надевается прозрачный шланг диаметром не менее 9 мм.

Если уровень не соответствует норме, то откручиваем крышку карбюратора для доступа к поплавковой камере. Как только снимите верхнюю часть, сразу измерьте уровень при помощи глубиномера штангенциркуля (от верхней плоскости карбюратора до линии топлива). Дело в том, что бензин при сообщении с атмосферой быстро испаряется, особенно в жаркую погоду.

Альтернативным вариантом контроля уровня служит измерение расстояния от верхней плоскости разъема камеры до самого поплавка. Оно должно быть в пределах 10,75-11,25 мм. В случаях отклонения этого параметра, нужно аккуратно подогнуть язычок (4) в ту или иную сторону. После каждого подгибания язычка следует сливать бензин из камеры, а потом заливать заново. Таким способом замеры уровня топлива будут наиболее точными.

Важным условием рабочей системы контроля уровня топлива является целостность резинового уплотнительного колечка (6) на запорной игле, а также герметичного поплавка. Далее следует отрегулировать пусковое устройство.

Регулировка пускового устройства

Регулировка карбюратора УАЗ 469 подразумевает качественную настройку устройства пуска.

Пошаговая инструкция по регулировке:

1. Повернув рычаг дроссельной заслонки, одновременно отводим рычаг воздушной заслонки (13) до упора в крайнее левое положение. Фиксируем его веревкой или проволокой. При помощи регулировочных щупов замеряем зазор между дросселем и стенкой камеры (А). Он должен быть в пределах 1,5-1,8 мм. Если зазор не соответствует норме, ключом на «8» ослабляем контргайку и отверткой, вращая винт, выставляем нужный зазор.

2.Приступаем к регулировке длины тяги (8). Она связывает кулачок управления пусковым механизмом и рычаг управления воздушной заслонкой. Отворачивая резьбовую головку 11 (на ранних версиях карбюратора) выставляем зазор (Б) между рычагами 9 и 6 равный 0,2-0,8 мм.

3.Рычаг 6 при этом должен касаться усика 5. Если это не так, то открутите винт, и поверните рычаг 6 влево до упора с усиком двуплечего рычага (5). На карбюраторах поздней модели зазор (Б) выставляется путем отворачивания винта, крепящего накладку на кулачке 13 и перемещением ее вверх вместе с тягой и последующим затягиванием винта.

4.Напоследок проконтролируем зазор (В). Утопив шток 1, вставляем в образовавшийся просвет (В) сверло на 6 мм (допускается отклонения в ±1 мм). Если оно не влезает в отверстие или слишком мало для него, то откручивая винт 4 и передвигая двуплечий рычаг, добиваемся необходимого зазора.

Видео: Регулировка пускового устройства К-151 (карбюратор УАЗ 469)

Поплавковая камера

Один из критериев правильной работы карбюратора — точная регулировка уровня горючего в поплавковой камере. Горючее по каналу топливопровода подается в поплавковую камеру. Уровень горючего в поплавковой камере поддерживается с помощью поплавкового приспособления с игольчатым клапаном. После наполнения камеры поплавок поднимает иглу и прекращает подачу бензина, при этом вытесняемый воздух выводится через предназначенное для этого отверстие. Распылитель и поплавковая камера являют из себя сообщающиеся сосуды. Уровень горючего в поплавковой камере должен быть немного ниже среза распылителя.

Как пользоваться?

Подсос исчез с появлением инжекторных систем питания двигателей. Суть его использования состояла в следующем — когда мотор холодный, рукоятку вытаскивали полностью на себя. После этого, заводили двигатель. Как правило, обороты поднимались до 2- тысяч, но могли и больше. Теперь, нужно было постепенно убирать рукоятку до появления минимально устойчивых оборотов. Как только они более менее стабилизировались, рукоятку убирали еще дальше и так до тех пор, пока не уберут полностью.

Движение на автомобиле с вытащенным подсосом очень и очень не рекомендовалось. Проблема в том, что так можно было залить свечи и тогда мотор и вовсе, откажется запускаться. Впрочем, если до конца его отключения остается немного, то с небольшой нагрузкой ехать все-таки, можно было.

Китайские карбюраторы

Китайский карбюратор

В последнее время наметился спрос на китайские модели карбов. Стоят они значительно дешевле Солексов и ОЗОНов. Безусловно, нельзя однозначно сказать, что они плохие. Однако материал, из которого они собраны, назвать металлом язык не поворачивается. Достаточно немного поэксплуатировать такой карбюратор, несколько раз выкрутить и закрутить КХХ (клапан), и резьба просто сточится. Это автоматически приведёт к завоздушиванию системы.

Проявляется неисправность как и должно — нестабильными встрясками двигателя в режиме ХХ, троением, вплоть до остановки. Но после нажатия педали акселератора работа мотора нормализуется, однако, стоит только водителю убрать ногу, как силовой агрегат вновь пытается заглохнуть. Всё это явно указывает на завоздушивание карба.

Существует несколько методов избавления от подсасывания. В большинстве случаях достаточно заменить головку карбюратора, но в наличии она бывает не всегда. Дело в том, что не все покупают с устройством запасные части, не думая, что через некоторое время оно даст сбой.

Другой выход из ситуации с китайскими карбами, вполне действенный и подходящий абсолютно для каждого — нарезка новой резьбы. Одновременно старый канал надо основательно заглушить. Производится нарезка особым метчиком, смазанным маслом. Это даёт возможность легче нарезать.

Перед нарезкой новой резьбы рекомендуется вытащить жиклёр ХХ. Использовать для этого щипцы или тонкий саморез.

Таким образом, подсос воздуха в карбе легко устраняется, если удастся определить слабое место.

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.. Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки

Для уплотнения можно использовать герметик

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.
