Подогреватель антифриза на 12 вольт, электроподогреватель тосола

Как сделать подогреватель антифриза на 220В

Для обеспечения циркулиции хладагента по системе при разработке автомобильного электроподогрева двигателя на 220 В, лучше всего использовать помпу (насос). При отсутствии насосного устройства установить нагревательное оборудование необходимо в самой низкой точке охладительной системы.

Что понадобится?

Для разработки электроподогревателя бензинового или дизельного двигателя потребуется:

• металлический котел или бочонок;
• распределительный узел (коробку можно приобрести в магазине с электроникой или на радиорынке);
• нагревательный компонент (к примеру, ТЭН от чайника);
• штуцера для подключения (допускается применение сантехнических изделий).

Алгоритм действий

Изображение	Шаг
На первом этапе необходимо усовершенствовать крышку бачка, для этого из нее выдавливается стекло. Из листа текстолита (рекомендованная толщина 6 мм) вырезается необходимая форма, после чего материал вклеивается в крышку с применением эпоксидного клея. Это позволит обеспечить максимальную герметичность и не допустить утечки.
	В дне резервуара выполняется установка двух штуцеров
	Затем в крышку на эпоксидный клей вклеивается нагревательный компонент, в данном случае это ТЭН от электрического чайника
Распределительный механизм ставится таким образом, чтобы в нем можно было закрыть электропроводку. Затем в крышке коробочки производится монтаж гнезда для подключения проводника.

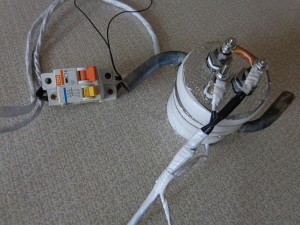

	Так выглядят сделанные бачок и крышка
	Производится фиксация резервуара с применением хомутов. Один из элементов крепления не позволит крышке слететь от давления при запущенном силовом агрегате.
	Выполняется установка штуцера с вентилем, который применяется для стравливания воздуха из резервуара

Свечи подключаются следующим образом

– две свечи подключаются вместе своими плюсами при помощи перемычки;

– оставшаяся свеча подключается отдельно.

При таком подключении можно будет использовать различную степень подогрева: на одной свече, на двух свечах или на всех трех свечах (при сильном морозе).

Для подключения свечей можно использовать автоматы, которые ставят в электрощиты (на 220 Вольт).

Чтобы подключить одну свечу, нужно использовать двойной провод (каждый по 1,5 кв. мм) и автомат на 16 Ампер. Для подключения двух свечей толщина проводов должна составлять 2,5 кв. мм, а автомат должен быть на 25 Ампер. Также двойной провод по 2,5 кв. мм.используется для подключения обоих автоматов и массы. Используемые автоматы будут выполнять функции, как выключателя, так и предохранителя.

Показатели мощности свечей

• известно, что одной свече требуется для потребления 15,5 Ампер. Значит, если напряжение составляет 12 Вольт, мощность одной свечи будет составлять 186 Ватт;
• мощность двух свечей при таком же напряжении будет составлять 372 Ватта;
• мощность трех свечей – 558 Ватт.

Стоит помнить, что в процессе прогрева, мощность может снизиться на один Ампер. На последнем фото можно увидеть тонкие провода. Они потребуются для того, чтобы подключить два светодиода. Эти провода подключаются на массу у подогревателя, на минусы светодиодов у автоматов. Сами же светодиоды будут подключены к выходу автоматов, через точное сопротивление, а именно в 2 Ком. Таким способом достигается визуальный контроль. Сам подогреватель рекомендуется утеплить, чтобы вырабатываемое тепло было направлено на обогрев антифриза, а не улицы.

Плюсы и минусы приборов 220 В

Приспособления, работающие от сети 220 В и запускаемые от энергии АКБ, имеют определенные преимущества. Эта важная информация позволит сделать правильный выбор. У подогревателей 220 В выделяют следующие достоинства:

• приемлемая цена;
• отсутствие сложных моментов в подключении прибора к бортовой сети автомобиля;
• при использовании исключена разрядка установленного аккумулятора;
• наличие дополнительных возможностей.

Недостатки у таких устройств, конечно, тоже имеются. Если они не являются критичными, то можно рассматривать обогреватель 220 В в качестве хорошего решения для лёгкого запуска силового агрегата в зимнее время. Минусами таких систем являются:

• в месте хранения автомобиля обязательно должна быть розетка 220В;
• подобное оборудование не является хорошим выбором для любителей путешествий, а также водителей, занимающихся грузоперевозками на длительные расстояния.

О подогревателях 220 В следует знать то, что их мощность может быть разной. У моделей, представленных на российском рынке, этот параметр варьируется в диапазоне от 0,5 до 2 кВт

При выборе подходящего устройства необходимо обращать внимание на объём силового агрегата, установленного в подкапотном пространстве машины

Устанавливаем подогреватель антифриза

• место установки – нижний патрубок (располагается в радиаторе отопителя);
• при установке самого подогревателя желательно также установить помпу (на 12 Вольт), которая сделает работу устройства более эффективной.

Дополнительная помпа устанавливается также в нижний патрубок. Правда в этом случае появится необходимость в дополнительных патрубках, например на 16 мм. Такие патрубки можно взять от печки ВАЗ-2106.

Каркас устройства изготавливается из трубы толщиной в 1 мм. При помощи медного припоя и газовой горелки корпус необходимо запаять, вместо горелки также можно использовать сварочный аппарат.

В итоге получается устройство наподобие расширительного проточного бачка, в который будут вставлены свечи (именно те три свечи накаливания, которые описывались выше).

Прикрепляются свечи с помощью фум-ленты, герметика – либо авто, либо резьбовая.

Устройство готово! Остается просто установить его на автомобиль. Греть до большой температуры совсем не обязательно, достаточно будет ноля градусов. Этой температуры как раз хватит, чтобы завести двигатель автомобиля. Когда двигатель уже заведен, можно не отключать подогреватель. В процессе работы двигателя нужно будет просто по очереди отключать свечи, тем самым уменьшая нагрев.

Также рекомендуем ознакомиться со способами Утепления двигателя и подогревом руля , да и салона автомобиля вообще.

Удачи на дорогах.

ОБЯЗАТЕЛЬНО .

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

Как утеплить аккумулятор что бы сохранить его емкость в суровые морозы. Нужно ли прогревать аккумулятор. Что мешает завести машину сутра после долгой холодной ночи. Об этом более подробно мы поговорим в нашей статье.

Давайте сначала разберемся в каких случаях нашему аккумулятору поможет утепление. Как ни странно аккумулятор не любит переохлождение так же как и перегрев. К сожалению в подкапотном пространстве он находится как раз в самых тяжелых условиях. Возможно поэтому некоторые производители устанавливают аккумулятор в салоне (под сидениями) или в багажнике.

У всех вариантов есть свои плюсы и минусы.

Температура до -10 градусов цельсия ничем не грозит вашему аккумулятору. При небольших отрицательных температурах емкость аккумулятора может даже возрасти.

Если ваш аккумулятор не завел автомобиль уже при -10, скорее всего он испортился или не дозаряжается (о чем мы поговорим ниже). Либо в некоторых случаях проблема может быть даже не в нем.

Если вы уверены в своем аккумуляторе, но машина все равно не заводится скорее всего он не достаточно заряжен. К сожалению при сильных морозах холодный аккумулятор не хочет заряжаться и не набирает емкость.

Из всего вышесказанного можно сделать вывод что аккумулятор всегда должен быть в тепле.

2 Webasto Thermo Top Evo 5 бензин

Отопители этого немецкого концерна стали настолько популярными среди автомобилистов, что понятие предпусковой подогреватель часто заменяется одним словом Webasto. Многие модели разработаны под конкретные автомобили. Запуск устройства может осуществляться по таймеру, с брелка или через мобильный телефон. Одной из самых популярных модификаций стал отопитель Webasto Thermo Top Evo 5, который отлично подходит для легковых автомобилей, джипов и микроавтобусов с объемом двигателя не более 4 литров.

Автовладельцы отмечают высокую производительность прибора, долгую и безотказную работу, неприхотливость. Подогреватель полностью автономен, работает на бензине и при пиковой нагрузке потребляет 0,64 л (в поддерживающем режиме – почти в два раза меньше). К тому же, в России имеется много сервисных центров, в которых можно обслуживать и ремонтировать популярные Вебасто.

Представленные в таблице типы подготовки автомобиля к поездке в зимнее время имеют как свои преимущества, так и недостатки. Это позволяет каждому владельцу выбрать вариант, наиболее подходящий сложившимся условиям эксплуатации.

+ Дистанционное управление и контроль;

+ Дополнительное преимущество устройства «два в одном» – наличие сигнализации;

+ Возможность настройки срабатывания автозапуска по расписанию или температуре двигателя (наиболее актуальный вариант для северных регионов).

— Снижение противоугонной безопасности автомобиля (многие страховые компании даже отказываются обеспечивать риски угона или значительно увеличивают стоимость полиса);

— Современные высокоэффективные моторы на холостом ходу не греются, а это означает холодный салон;

— Обеспечивает щадящий режим запуска двигателя только в режиме срабатывания при понижении температуры двигателя.

Автономный предпусковой подогреватель

+ Не зависит от внешних источников энергии;

+ Обеспечивает прогрев салона и жидкостей двигателя;

+ Увеличивает ресурс мотора за счет снижения нагрузок при запуске.

— Высокая стоимость и затраты на обслуживание;

— Работает на топливе из бака автомобиля;

Электрический предпусковой подогреватель

+ Простота установки и эксплуатации;

+ Для подогрева салона автомобиля и двигателя требуются разные устройства;

+ Увеличивает ресурс мотора за счет снижения нагрузок при запуске.

— Наличие «шаговой» доступности к сети переменного тока;

— При отсутствии электроэнергии не сможет обеспечить подготовку авто к поездке.

Установка

При установке данного прибора необходимо соблюдать определенные правила. Предпусковые подогреватели тосола не капризные, но, тем не менее, требуют к себе внимания. Что же стоит учитывать?

• Нагреватель должен устанавливаться только в горизонтально, патрубки необходимо будет направить вверх.
• Место дислокации подогревателя – самая нижняя точка.
• Подогреватель и система охлаждения соединяются в двух местах, на как можно большем расстоянии.
• Вход в подогреватель необходимо расположить ниже точки соединения с двигателем.
• Стоит избегать дугообразных перегибов на выходе из подогревателя, так как вследствие этого возможно образование воздушной пробки.

Зная и учитывая эти нехитрые детали, вы с легкостью самостоятельно подключите свой прибор ко всем системам автомобиля.

Помимо всего вышеперечисленного, нужно помнить, что подогреватель нельзя запускать при работающем двигателе и при отсутствии охлаждающей жидкости в системе.

Как видим, столь необходимую вещь очень легко приобрести, и еще легче сделать самодельный подогреватель. Вам остается только выделить время для своего любимого автомобиля.

Свечи подключаются следующим образом

– две свечи подключаются вместе своими плюсами при помощи перемычки;

– оставшаяся свеча подключается отдельно.

При таком подключении можно будет использовать различную степень подогрева: на одной свече, на двух свечах или на всех трех свечах (при сильном морозе).

Для подключения свечей можно использовать автоматы, которые ставят в электрощиты (на 220 Вольт).

Чтобы подключить одну свечу, нужно использовать двойной провод (каждый по 1,5 кв. мм) и автомат на 16 Ампер. Для подключения двух свечей толщина проводов должна составлять 2,5 кв. мм, а автомат должен быть на 25 Ампер. Также двойной провод по 2,5 кв. мм.используется для подключения обоих автоматов и массы. Используемые автоматы будут выполнять функции, как выключателя, так и предохранителя.

Идея подогрева антифриза для авто на дизеле: основные положения и нюансы

Суть решения

Современные дизели отличаются тем, что в них реализован подогрев антифриза свечами накала в определенном температурном диапазоне. Основная цель – продлить ресурс сажевого фильтра. На холодную топливо не полностью сгорает и образуется сажа, оседающая на сотах фильтрующего элемента. По мере прогрева ее концентрация в выхлопных газах уменьшается.

Конструктивно идея представлена в виде металлического блока, в который ввинчиваются специальные свечи накала. Корпус является составляющей системы охлаждения – через его внутреннюю полость циркулирует «охлаждайка». Чаще всего сборочная единица интегрируется в ГБЦ.

Свечки активны не всегда: в ЭБУ прописана предельная температура ОЖ, ниже которой подогреватель вступает в работу. Система функционирует в полностью автоматическом режиме – при достижении верхнего термопредела (60-75°C) нагреватель деактивируется.

Требования

Сразу же оговорим – не стоит расценивать установку как предпусковой подогрев охлаждающей жидкости. Это не Webasto или Eberspächer! Приспособление функционирует исключительно на запущенном двигателе – жидкость должна циркулировать через внутренний канал.

Исходя из особенностей работы заводского догревателя ОЖ, можно сформировать список требований, которые должны быть выполнены при сборке и установке самодельного изделия:

• Включение должно происходить после пуска мотора.
• Автоматическое управление осуществляется термодатчиком, который размыкает цепь питания по достижении 60-75°C и подает ток на свечки при температуре менее 60-75°C.
• Дублирующий ручной канал выбора режима работы.

Подогреватель антифриза на 12В

Нюансы, которые надо учитывать при сборке подогревателя своими руками:

1. Питание нагревательного устройства осуществляется от 12-вольтного источника, в качестве которого выступает аккумулятор (на грузовых авто это батарея на 24В). В холодное время года АКБ быстро разряжается, поэтому зимой для запитки агрегата можно использовать дополнительный трансформатор.
2. Все контакты и проводники должны быть тщательно заизолированы, чтобы исключить вероятность утечки тока и замыкания.
3. Электроцепи рекомендуется дополнительно обмотать изолентой, это позволит увеличить их срок службы.

Что понадобится?

Для выполнения задачи потребуются:

• два трубы из тонкого металла — диаметр первой должен составить 8 см, а толщина — 1 мм, диаметр второй определяется размерами шлангов охладительной системы авто;
• два нагревательных компонента (их нужно делать своими руками);
• комплект проводов;
• предохранительное устройство на 10 ампер и переключатель для активации и отключения нагревателя;
• паяльник с расходными материалами или сварочный аппарат;
• ножницы для резки по металлу;
• стальной лист толщиной 1 мм;
• болгарка для резки труб либо другой аналогичный инструмент.

Алгоритм действий

Изображение	Шаг
	На первом этапе необходимо взять заранее подготовленную трубу диаметром 8 см и разрезать ее, чтобы получился отрезок 80 мм в длину. Затем нужно взять трубку меньшего диаметра (в примере используется изделие на 2 см), от него отрезается кусок длиной 4 см.
	Затем нужно сделать две заглушки. Эти элементы необходимо вырезать из металлического листа или, к примеру, жестяной банки с применением ножниц по металлу. Диаметр изделий должен составить 8 см, а их толщина будет 1 мм. Из того же куска металла делается две крышки, но их размер должен быть немного больше.
	На следующем этапе сооружается нагревательный элемент, в качестве которого применяется нихромовая спираль. Для монтажа необходимо вырезать два толстых кусочка из паранита. Диаметр и длина спирали могут быть любыми, но сопротивление этих элементов должно составить 2,5 либо 4 Ом. В случае, если отрезок проволоки будет очень коротким, то он может перегореть в результате воздействия критически высокой температуры. Для фиксации проволоки применяются болты с гайками на 3 мм. Контактные элементы должны быть максимально затянуты, иначе из-за некачественного соединения проволока перегорит.
	На третьем этапе делается теплообменник, для его изготовления потребуется кузовной или газовый сварочный аппарат, поскольку придется варить тонкий металл. В качестве альтернативы возможно применение паяльника с припоями, но нужно обеспечить максимальную температуру плавления. Для создания максимальной площади обмена, во внутренней площади изделия надо сварить две пластины, причем эти компоненты необходимо установить перпендикулярно патрубкам, из которых подается тосол. После сварки нужно произвести диагностику герметичности конструкции. Выполнив эти действия, можно собирать нагревательный агрегат.
	На завершающем этапе со стороны заглушек укладываются тонкие листы асбеста либо паранита. Свободные места необходимо заполнить шнуровым либо листовым асбестом. Затем нужно вывести контакты и закрыть полученную конструкцию посредством заранее подготовленных крышек.

Установка самодельного подогревателя

После сборки нагревательного оборудования выполняются следующие действия:

1. Устройство необходимо обмотать изолентой.
2. Установка помпы производится в охлаждающую цепь транспортного средства по направлению потока расходного материала.
3. После этого нужно подсоединить один кабель с «массой», а второй — с положительным выводом аккумуляторной батареи. Для защиты электролинии необходимо использовать предохранительное устройство на 10 ампер. Для более упрощенной эксплуатации нужно установить выключатель.
4. Для работы двух нагревательных устройств потребуется аккумуляторная батарея на 12 вольт с параллельным подключением. Допускается использование 24-вольтного аккумулятора, но в таком случае подсоединение должно быть последовательным.

На фото — схема подключения нагревательной системы

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Существует два способа создания системы нагрева для фильтрующего устройства тонкой очистки дизельного горючего.

Способ 1

Главная функция этого метода состоит в образовании нагревательного поля вокруг внешнего контура фильтра.

Что понадобится для изготовления?

Чтобы самостоятельно сделать подогреватель, потребуется:

• 7-10 метров медной проволоки, ее сечение должно составить 1 мм (допускается применение нихромовой нити);
• четырехконтактное реле;
• предохранительный элемент на 10 А;
• стеклоткань или термостойкий герметик;
• два пластиковых хомута или стяжки;
• тумблер для включения и выключения системы;
• комплект проводов разной длины;
• паяльник и расходные материалы для пайки.

Этапы изготовления и установка

1. Сначала стеклоткань обрабатывается герметиком. Затем материал фиксируется на внешней части корпуса фильтра.
2. Необходимо подождать около 24 часов, чтобы вся конструкция высохла.
3. Корпусную часть необходимо обмотать нихромовой спиралью. Концы нити должны быть зафиксированы с применением хомутов.
4. Полученную катушку, обработанную герметиком, обматывают стеклотканью. Затем устройство надо высушить.
5. На два конца нихромовой нити надо припаять клеммные зажимы, которые будут применяться для подключения проводов.
6. Выполняется сборка конструкции с учетом схемы.

На фото представлена схема соединений для установки фильтра

Способ 2

При реализации данного метода нужно учитывать следующие нюансы:

1. Подогрев фильтра дизельного двигателя выполняется методом установки нагревательной составляющей вокруг корпуса.
2. Главное различие по сравнению с вышеописанным способом состоит в том, что в данном случае будет использоваться готовый обогреватель. Подогрев можно осуществлять от системы нагрева внешних боковых зеркал.

Что понадобится для изготовления?

Перед сборкой потребуется подготовить:

• изоляционный материал;
• комплект кабелей соответствующей длины;
• реле на 4 контакта;
• тумблер для включения и выключения системы;
• лист фольгированного изоляционного материала толщиной 0,5 см;
• предохранитель на 10 А;
• набор хомутов или стяжек.

Этапы изготовления и установка

1. Сначала нужно намотать нагревательную нить на фильтр. Если используется система подогрева внешних зеркал заднего вида, то предварительно проволока отсоединяется от контактов. Крепление осуществляется с использованием изоляции.
2. Выполняется соединение контактов и прокладка кабелей. Если будет использоваться тумблер, то его необходимо дополнительно установить в салоне авто. Монтаж кнопки можно выполнить в центральной консоли, но потребуется заранее проделать соответствующее отверстие.
3. Производится установка теплоизоляционного материала поверх подогревателя.
4. Полученное изделие фиксируется в моторном отсеке. Для этого потребуются хомуты или проволока.
5. Система подключается к аккумулятору. Плюс идет непосредственно на батарею, а минус — к любому штатному болту, вкрученному в кузов.

Видео: самостоятельная сборка нагревателя фильтра тонкой очистки

Каналом «Xotabhik» опубликован видеоролик, в котором описана процедура сборки подогревателя фильтра тонкой очистки топлива для дизельного мотора

Идея подогрева антифриза для авто на дизеле: основные положения и нюансы

Суть решения

Современные дизели отличаются тем, что в них реализован подогрев антифриза свечами накала в определенном температурном диапазоне. Основная цель – продлить ресурс сажевого фильтра. На холодную топливо не полностью сгорает и образуется сажа, оседающая на сотах фильтрующего элемента. По мере прогрева ее концентрация в выхлопных газах уменьшается.

Конструктивно идея представлена в виде металлического блока, в который ввинчиваются специальные свечи накала. Корпус является составляющей системы охлаждения – через его внутреннюю полость циркулирует «охлаждайка». Чаще всего сборочная единица интегрируется в ГБЦ.

Свечки активны не всегда: в ЭБУ прописана предельная температура ОЖ, ниже которой подогреватель вступает в работу. Система функционирует в полностью автоматическом режиме – при достижении верхнего термопредела (60-75°C) нагреватель деактивируется.

Требования

Сразу же оговорим – не стоит расценивать установку как предпусковой подогрев охлаждающей жидкости. Это не Webasto или Eberspächer! Приспособление функционирует исключительно на запущенном двигателе – жидкость должна циркулировать через внутренний канал.

Исходя из особенностей работы заводского догревателя ОЖ, можно сформировать список требований, которые должны быть выполнены при сборке и установке самодельного изделия:

• Включение должно происходить после пуска мотора.
• Автоматическое управление осуществляется термодатчиком, который размыкает цепь питания по достижении 60-75°C и подает ток на свечки при температуре менее 60-75°C.
• Дублирующий ручной канал выбора режима работы.

Лучшие предпусковые подогреватели для легковых автомобилей

Предпусковые подогреватели для легковых авто представлены в большом ассортименте, рассмотрим самые востребованные модели 2018 года.

WEBASTO Thermo Top Evo Comfort+

Отопитель Webasto т400вл разработан специально для российского рынка. Отличительной особенностью является возможность прогрева не только двигателя автомобиля, но создание комфортной температуры в салоне.

WEBASTO Thermo Top Evo Comfort+

Мощность агрегата марки Вебасто составляет 5 кВт, что достаточно для нормальной работы на бензиновых двигателях с рабочим объемом до 4 литров. В комплекте поставки не предусмотрено штатного органа управления.

На максимальную эффективность «работают» более высокая температура охлаждающей жидкости, ранний запуск вентилятора адп5, быстрый нагрев благодаря управлению жидкостным насосом и лучшая теплопередача.

Инструкция по эксплуатации WEBASTO Thermo Top Evo Comfort+

Северс 103.3741

Северс – бюджетный энергозависимый подогреватель, работает от стандартной электросети. В комплектации терморегулятор, защищающий от перегрева двигателя. Нагрев до 60°С осуществляется за 1-1,5 часа. При температуре 85°С система прекращает работу. Если температура охлаждающей жидкости падает до 50°С, то подогреватель вновь начинает свою работу. Примечательно, что подогреватель имеет защиту от влаги и от поражения электрическим током.

Северс 103.3741

Минусом Северса является лишь то, что ему нужна розетка, поэтому использовать такое устройство можно лишь только при наличии электросети.

Инструкция по эксплуатации Северс 103.3741

Defa Warm Up WarmUp 1350 Futura

DEFA WarmUp 1350 wFutura — максимальная система предпускового подогрева двигателя, салона и зарядки аккумуляторной батареи автомобиля. Управление системой производится через мини-таймер Futura.

Defa Warm Up WarmUp 1350 Futura

В комплект входит:

• электрический салонный отопитель мощностью 1,3 кВт;
• зарядное устройство аккумулятора MultiCharger 1203 12 В, 3 А;
• салонный мини-таймер Futura;
• комплект проводов питания;
• комплект соединительных кабелей.

Большое преимущество в том, что устройство состоит из блоков-модулей и бронированных соединительных кабелей. По выбору они могут устанавливаться либо отдельными блоками, либо целым комплексом.

Инструкция по эксплуатации Defa Warm Up WarmUp 1350 Futura
