Печка дует холодным воздухом на газели 405 двигатель

Печка Газель

Всем автомобилистам знакома картина, когда при включении печки, в ответ тишина. Дует прохладный воздух или дует ели теплый, хоть температура двигателя под сто градусов. В этой статье будут рассмотрены причины отказа печки. Отказы можно разделить на группы: неисправности в системе охлаждения и отказы в электрической части. Уровень антифриза обязан быть среди меток «мин» и «мах». Если не хватает жидкости, вот и первая причина. Может подвести термостат. Его начальное положение закрытое состояние. Открывается термостат при определенной температуре, то есть когда двигатель набрал критическую температуру. А если клапан заклинил и остался в открытом состоянии? Охлаждающая жидкость не набирает нормальной температуры. Это вторая причина. Причиной отказа печки может быть воздух в системе охлаждения. Такое часто случается при замене антифриза. Устранить быстро такую неисправность впору надлежащим способом. Отсоединить подводящий шланг от дроссельного узла. Воздух удалится и потечет охлаждающая жидкость. Надо быть осторожным если двигатель горячий. Элементарно может быть забит радиатор печки . Через него проходит мало жидкости. В итоге печка плохо греет. Неисправность заслонки радиатора печки приводит к отказу. Хоть поломка и редкая, но и такое надо иметь в виду. Забитый салонный фильтр тоже не способствует нормальной работе. Что же надо предпринять, чтобы печка не преподносила сюрпризы? В первую очередь до наступления зимы заменить охлаждающую жидкость. Перед заливкой свежего антифриза, хорошо промыть систему охлаждения. Проверить все патрубки, шланги. Соединения должны быть герметичны. В случае подтеков следует или менять патрубки, или хотя бы намазать их герметиками. Хорошо себя зарекомендовали силиконовые. На радиаторе печки скапливается пыль. Иногда можно найти там даже листья деревьев. Стоит хорошо промыть и продуть радиатор. Иногда используют присадки для промывания изнутри. Часто отказывает заслонка радиатора. Ей управляет электродвигатель. В салоне стоит датчик температуры. На блоке управления печкой ручкой задается желаемая температура . Датчик температуры дает настоящее значение. Блок сравнивает эти значения и выдает соответственно команду открыть или закрыть заслонку. Двигатель заслонки ремонту не подлежит. В самом блоке можно заменить переключатель скорости. Иногда работают только большие обороты, а остальные молчат. В этом случае виноват дополнительный резистор. Оказывается, что поломок печки не так и много. Самое главное своевременно обслуживать систему. Тогда никакая зима не страшна.

Плохо греет печка на газель бизнес 4216

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Источник

Герметизируем воздуховод, устраняем воздушную пробку

По пути своего следования в салон горячий воздух может терять значительную часть тепла и уже попадать внутрь автомобиля абсолютно холодным. Кроме проблем с заслонками автовладелец может столкнуться с негерметичными соединениями воздуховода. Чтобы устранить данный недуг достаточно уплотнить все соединения элементов на пути следования воздуха. Проблема распространённая, простая и довольно легко решаемая, но весьма рутинная. Придётся разбирать панель приборов, что само по себе трудоёмко.

Нормальная циркуляция воздуха прекращается с образованием в системе воздушной пробки. Воздушную пробку достаточно тяжело определить, но довольно легко устранить. Если микродвигатель функционируют, заслонки в исправности, а в салон всё также поступает холодный воздух, то стоит попробовать заехать на небольшую возвышенность и нажимать педаль акселератора в течение 5-7 минут. Из сопел может поступать прохладный воздух и по причине засорившейся сердцевины радиатора. Это распространённая практика осенью, когда в воздухе находится большое количество пыли и опавших листьев.

Причины, почему не греет печка в Газель Бизнес. Почини сам — Твой автопульс

Причины, почему не греет печка в Газель Бизнес. Почини сам

Любое нарушение режима эксплуатации и как следствие – не греет печка в Газель Бизнес. Но чаще всего, отопитель перестает штатно работать и без видимых причин. Например, при подаче питания, вентилятор включается и гонит теплый воздух, но стоит завести двигатель и отопитель или совсем выключается или гонит холодный воздух.

На новых машинах печка может отказать и через несколько недель.

Не греет печка в Газель Бизнес и по причинам, не связанным непосредственно с ее конструкцией. Например, при нарушении работы термостата. или при сбое в системе бортового электропитания.

Диагностика и ремонт

Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.

Без снятия торпеды, замене поддается только радиатор, т.к. к нему есть доступ через бардачок.

По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.

Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора.

Вначале проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле имело плохое контактное соединение и постоянно отходило.

Нужно подать питание и пошевелить корпусом реле. Если чудо не произошло, и вентилятор не загудел, тогда необходима его замена.

Проверить электропривод заслонки можно на слух. При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.

В случае, когда и вентилятор работает и электродвигатель заслонки функционирует, а с печки идет холодный воздух. нужно проверить радиатор отопителя на проходимость сот.

Конструкция

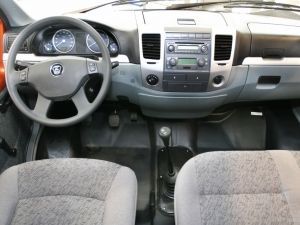

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Несовершенство и непродуманность конструкции отопителя, приводит, что когда не греет печка на Газель Бизнес, необходимо долго искать причину неисправности. Если автомобиль находится на гарантии, лучшим вариантом будет обращение в СТО.

Ремонт

После проведённой детальной диагностики, можно приступить к устранению неисправности. Если не работает заслонка печки Газель Бизнес, то для устранения проблемы можно воспользоваться услугами специалистов, либо же сделать своими руками. Для быстрого устранения, если неисправность застигла вас в дороге, можно снять электропривод и выставить положение вручную. А добравшись до сервиса или стоянки произвести полноценный ремонт. Для того чтобы добраться до приводов, нужно демонтировать большой нижний бардачок со стороны пассажира. Далее, открутить не работающий привод и достать его. Затем разобрать и произвести ремонт. Если нет возможности отремонтировать своими силами, то можно воспользоваться услугами специалистов, либо потребуется замена всего моторедуктора или отдельных его частей (моторчика или резистивного позиционера, который установлен на валу мотора). После замены неисправных частей проверяем корректность работы, подав питание на привод. И после положительного результата можно приступить к установке на место всех демонтированных частей.

Любое устранение неисправности может быть выполнено в кратчайшие сроки и с наименьшими затратами если знать, как устроены и где находятся узлы и агрегаты автомобиля. Для качественного ремонта важна детальная диагностика. Если соблюдать все вышеперечисленные рекомендации, то можно произвести починку без больших затрат своими силами. И ещё долгое время наслаждаться теплом и уютом автомобиля.

Что делать, если печка на Газели перестала греть?

Одна из самых неприятных зимних поломок — отказ штатной системы отопления Газели. Диагностику этой поломки все водители осуществляют с удивительной лёгкостью, присущей опытнейшим автомеханикам. Оно и понятно — в салоне попросту становится холодновато.

Автомобили Горьковского автозавода всегда славились своей ремонтопригодностью, не являются исключением и современные Газели.

Совет

Посмотрим, что же мы может предпринять, случись с нашей машиной такое несчастье? Первым делом проверяем входной и выходной патрубки, чаще всего причиной отказа являются именно они, а нагретый двигателем воздух обдувает подкапотное пространство, вместо того, чтобы дуть в салон.

Эта проблема решается элементарно — надеваем обратно патрубки, затягиваем их хомутами. Если родной хомут потерялся — идём в ближайший магазин стройтоваров и покупаем новый за 30 рублей.

Если всё в порядке с радиатором, проверим, не повреждены ли шланги системы отопления. Если машина уже “в возрасте”, возможно стоит и вовсе их полностью заменить. Наконец, если все элементы, кроме, собственно, отопителя продиагностированны, то причина именно в его поломке.

Единственный неприятный момент, с которым можно столкнуться при установке новой печки, это несоответствие отверстий в новом отопителе и в стенке моторного отсека. В этом случае, возможно, придётся воспользоваться болгаркой и дрелью, чтобы сделать новые отверстия.

Если старые патрубки герметичны, можем одеть их на новую печку.

Основные неисправности, которые снижают эффективность работы печки Газели:

• Недостаток охлаждающей жидкости в системе охлаждения, например, ввиду течей;
• Неисправность термостата, заклинивание;
• Завоздушенность системы охлаждения;
• Неисправность помпы, при которой ухудшается или прекращается циркуляция ОЖ в системе;
• Засоренность, загрязненность воздухосборника;
• Неисправность двигателя обдува печки;
• Неисправность заслонки, рычага заслонки (заклинивание в одном положении);
• Неисправность крана (проверяется регулировкой температуры в салоне, при этом проверяется работа крана на печке).

Альтернативные причины

Газель автомобиль достаточно многокомпонентный. Да, в большинстве случаев ситуация, когда плохо работает отопительная система, либо печка не греет вовсе, причина будет крыться в одной из рассмотренных причин.

Но всегда есть место для исключений из правил. К тому же, как показывает практика и опыт владельцев таких коммерческих автомобилей как Газель, иногда проблемы приходят оттуда, откуда их совсем не ждёшь.

Потому вам, как водителям Газели, следует узнать ещё о нескольких потенциальных причинах, способных привести к отказу или снижению эффективности работы системы отопления салона:

• Завоздушивание системы. Частично этот вопрос был затронут, но в контексте проблем с ОЖ. По факту воздушные пробки могут возникнуть по разным причинам. Но чаще всего по вине самого водителя.
• Разгерметизация и нарушение целостности патрубков. Качество патрубков, которые с завода устанавливаются на Газель, высоким назвать сложно. Потому по мере эксплуатации они могут деформироваться, трескаться и провоцировать образование течи, способствуя разгерметизации всей системы охлаждения.
• Поломка крана печки. В составе печного оборудования Газели используются механические (устаревший вариант) и более современные электрические печные краны. Они отвечают за то, чтобы пускать забортный воздух через нагреваемый радиатор отопителя или в обход ему, подавая тем самым в салон горячий или холодный воздух. Проверять работоспособность крана лучше вдвоём. Один будет крутить регулятор в салоне, а второй наблюдать за изменениями со стороны подкапотного пространства.
• Поломка наконечников троса. Если речь идёт о печке с тросовым приводом, точно нельзя исключать вероятность их обрыва или растяжения. Придётся снимать узел, проверять состояние, менять тросы или натягивать их.
• Неисправность заслонок. При определённых обстоятельствах заслонки могут остановиться в закрытом положении, не впуская в салон горячий воздух, и не открываться. Поломка может быть связана с приводом заслонок, либо с неисправностью перемычки между этими заслонками.
• Засорение воздухозаборников. Чтобы в салон автомобиля Газель поступал холодный или горячий воздух, его система забирает из окружающей среды. Для этого предусмотрен специальный воздухозаборник. Если он засорится на входе, воздух попросту не сможет в нужном объёме поступать в салон. Отсюда и результат в виде плохо работающей печки. Хотя по факту все элементы отопителя работают нормально.
• В корпусе печки образовались щели. Результат неправильного ремонта, некорректной сборки после демонтажа, последствия естественного износа, случайные механические повреждения. Если герметичность корпуса отопителя нарушится, часть тепла может быстро уходить, тем самым в салоне будет холодно, даже когда печка включена на максимум.

Плохо дует печка на газели 402 двигатель

За посленовогоднюю неделю установили на Козлика ЗМЗ-4021 вместо подношенного УМЗ-451М с головой ЗМЗ-24. В салоне меж сидений установлена дополнительная печка (собрана из классической ВАЗовской). Раньше вторая печь была запитана параллельно основной, все грело нормально. Я думал, что будет с новым мотором будет теплее, вроде термостат тут «погорячее». Теперь же вторая печка греется, а основная-почти нет. Спускал воздух (У меня в тройниках под это дело пробки вварены)-безрезультатно. Подсоединили последовательно обе, обе же стали еле теплые. Продувал радиаторы (мало ли, засор?)-чисто. Что за беда и как с ней бороться? Может ли это быть следствием того, что помпа уже на блоке и шкив больше диаметром? Есть мысли переделать на шкив поменьше, поднять давление в системе, но боюсь парадоксальной ситуации: тянуть через печки будет хорошо, но тосол не бует успевать нагреваться. Ставить дополнительно электропомпу типа Газель не охота. Прошу совета!

Там на гбц сзади танчик есть с штуцером,надо штуцер рассверлить до 18-20мм.

Там на гбц сзади танчик есть с штуцером,надо штуцер рассверлить до 18-20мм.

Танчик был удален, мешает тягам, в головку вставлен УАЗовский кран

Танчик был удален, мешает тягам, в головку вставлен УАЗовский кран

Подача с блока тогда,где кран был?А корпус термостата не старого образца,туда втулки рессорные зачем то ставят наверно в связи как раз с температурой и циркуляцией.

Подача с блока тогда,где кран был?А корпус термостата не старого образца,туда втулки рессорные зачем то ставят наверно в связи как раз с температурой и циркуляцией.

Да втулки ставят но тока термостат убирают! Тут серёга думается товарисчу надыть термостат проверить, сварить так сказать, с термометром, вместе в кастрюле. Посмотреть когда он открывается, когда закрывается. Ты как думаешь? А вопче термостат то есть? И какой если есть? У меня стояла чебурашка с ДТ75, дополнительно, врезана последовательно так обе горячие, рука не терпела потока, двиг 4021, термостат на 87*С, электровентилятор 87-92*с, короч выкинул я ее нах эту печку. не нужна она и штатной заглаза, дите вморозы в свитерке ездит сзади. Мене аж до тошноты жарко! ОТ ШТАТНОЙ! Тока моторчик печки стоит от 2141 космича, 3 скорости. Жесть!

Да втулки ставят но тока термостат убирают!

Да ладно! Термостат не убирают. Втулкой сайлентблока уменьшают проходное сечение малого круга, для более быстрого прогрева.

Сними краник выведи шланг на прямую с электро помпай

И промой сам родиатор Как и я будеш в майке кататься

Сними краник выведи шланг на прямую с электро помпай

И промой сам родиатор Как и я будеш в майке кататься

Сними краник выведи шланг на прямую с электро помпай

И промой сам родиатор Как и я будеш в майке кататься

Газель, газ форум, газ клуб, ремонт газели, автомобиль газель

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.
