Передняя подвеска лада калина

Диагностика состояния комплектующих и устранение неисправностей

После проведения визуального осмотра подвески автомобиля Лада Калина, который позволит выяснить причину стука, можно будет переходить к демонтажу неисправных элементов. Например, автомобильных амортизаторов. Диагностику производят, расположив машину над смотровой ямой или с применением домкрата

Особое внимание уделяют элементам, прилегающим к кузову либо к автомобильной раме

Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов. При выявленном прорыве резиновой защиты рулевого наконечника обязательно следует сделать ее ремонт. Резиновые уплотнители осматривают на наличие механических повреждений, определяют те участки, где имеются разрывы и трещины.

В результате обрыва глушителя в подвеске будет слышен стук. Для выявления причины таких звуков, которая может крыться в выхлопной трубе, глушитель следует покачать в разные стороны. Это быстрый способ диагностики передней подвески. После его проведения можно переходить к ремонту подвески.

Передняя подвеска состоит из: 1 — гайка крепления верхней опоры стойки; 2 — болт; 3 — верхняя опора стойки передней подвески; 4 — подшипник верхней опоры стойки; 5 — верхняя изоляционная прокладка пружины; 6 — пружина передней подвески; 7 — защитный кожух; 8 — телескопическая стойка в сборе; 9, 10 — гайки крепления стойки к поворотному кулаку; 11 — болт с эксцентриком; 12 — болт; 13 — поворотный кулак; 14 — вал привода переднего колеса; 15 — штанга стабилизатора; 16 — растяжка; 17 — рычаг; 18 — шаровая опора; 19 — ступица; 20 — гайка крепления ступицы; 21 — тормозной диск; 22 — буфер хода сжатия передней подвески; 23 — верхняя чашка пружины; 24 — ограничитель хода сжатия верхней опоры стойки; 25 — ограничитель хода верхней опоры стойки; 26 — гайка крепления стойки стабилизатора; Н — контрольный размер

Устранять различные неисправности, которые возникают в передней подвеске автомобиля Лада Калина, можно, если известна их причина. При неисправных стойках передней подвески, которые могут стучать, их следует заменить. В некоторых случаях их возможно и отремонтировать.

Если в ходе диагностики было выявлено, что ослаблены болты, которые фиксируют штангу стабилизатора, обеспечивающего поперечную устойчивость, к автомобильному кузову, то их необходимо подтянуть. Изношенные подушки растяжек из резины либо штанги подвергают замене.

Если ослаблено крепление верхней опоры стойки подвески Лада Калина, то необходимо подтягивать гайки, фиксирующие это узел. Если в передней подвеске проявляется разрушение резиновой опоры стойки, то нужно осуществить ее замену. Если резинометаллические шарниры (сайлентблоки) износились, следует поставить новые.

Наличие неисправности стоек штанг стабилизатора требует замены. При осадке с поломкой пружины передней подвески ее следует поменять. При разрушении буфера хода сжатия он подвергается демонтажу с последующей установкой нового. При увеличенном дисбалансе колес следует обратиться в шиномонтажную мастерскую, чтобы специалисты устранили выявленную неисправность.

устройство, функции, ремонт и тюнинг

Когда появляется стук в передней подвеске Калина, следует диагностировать всю ее ходовую часть. Неисправность обычно проявляется в виде скрипа или стука. Отрицательно влияют на подвеску недостатки дорог, бугры и трещины.

Особенности механизма подвески автомобиля Лада Калина

1. Если рассматривать подвеску Калины досконально, видно, что базой всей системы являются амортизационные гидравлические стойки, крепящиеся снизу на поворотный кулак. Элемент развала корректируется благодаря болту, который находится вверху поворотного кулака.
2. В составляющих узла есть кронштейн с отверстием, через него проходит верхняя часть этого узла. К брызговику, которым обустроена кузовная часть, тремя гайками закреплен верх стойки. При движении автомобиля стойка определенным образом покачивается благодаря тому, что высокочастотные вибрации гасятся эластичностью узла.
3. Телескопическая передняя подвеска автомобиля Лада Калина полностью самостоятельна.
4. Подвеска Калины, имеющая витые или конические пружины, делает движение автомобиля плавным, благодаря находящемуся в ней стабилизатору. Это, как и рычаги, являющиеся поперечными растяжками, обеспечивает поперечную устойчивость машины. Поворот колес производится за счет подшипника для поворота стойки.

Причины, вызывающие стук и скрип в подвеске

Стук и скрип в механизмах автомобиля Лада Калина — показатель появившихся в ней поломок любой из деталей в ходовой части. Задняя подвеска ломается значительно реже передней, так как спереди собраны основные узлы и элементы работы автомобиля.

Неисправностью какой детали вызвана поломка, может определить только визуальная диагностика машины Лада Калина.

Она нужна, чтобы затем провести эффективный ремонт. Нет необходимости при появлении стука или скрипа сразу же обращаться на СТО — эти проявления поломки может вызвать всего лишь лопнувшая резинка.

Если во время самостоятельного визуального осмотра не удалось выяснить причину происхождения стука и скрипа, то проводится полная диагностика с последующим ремонтом.

После визуальный осмотра и определения, из-за чего происходит стук, неисправные детали и элементы (допустим, амортизаторы) нужно демонтировать. Диагностика автомобиля должна производиться, когда автомобиль расположен над смотровой ямой, при этом его надо поставить на домкрат. Детали, которые прилегают к раме или кузову, требуют отдельного внимания.

Во время диагностики внимательно проверяются детали подвески. Если обнаруживается, что резиновая защита рулевого наконечника рулевых тяг разорвана, необходим ее ремонт. Нужно проверить, появились ли механические повреждения (разрывы и трещины) на резиновых уплотнителях и на каких именно участках.

Стук в подвеске будет появляться, если оборвался глушитель. При его покачивании в разные стороны выявляется причина этого звука

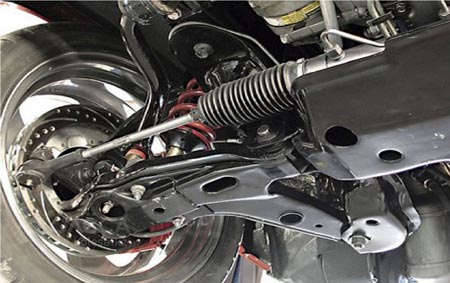

Особое внимание следует уделить наконечникам рулевых тяг

Таким ускоренным способом диагностируется передняя подвеска Лады Калина.

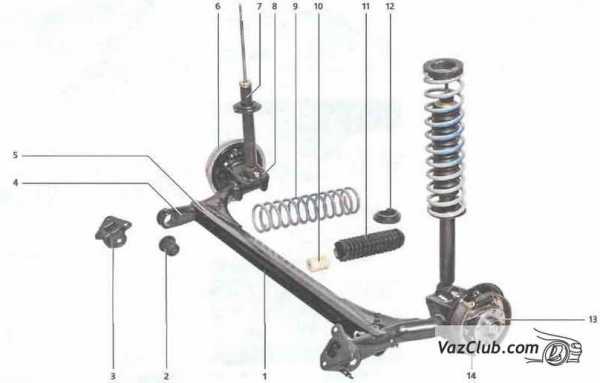

Задняя подвеска автомобиля Лада Калина 2 предполагает более быструю диагностику, поскольку в ее конструкции отсутствуют элементы управления

При ее осмотре обращается внимание не только на реактивные тяги, амортизаторы и резиновые уплотнители, но и на выхлопную трубу с ее креплением. Если выхлопная труба неисправна, задняя подвеска Лады Калина стучит глухо

Диагностировав подвески, следует приступать к ремонту.

Причины возникновения стука в передней подвеске

Всего существую четыре основные причины, по которым шумы и скрипы могут досаждать автовладельцу Лада Калина, и три из них возможно самостоятельно устранить и вернуть всё в благополучное состояние.

1. Первая причина по которой возникает стук в подвеске – это низкое качество дорожного полотна . Подвеска, которая исправна тоже может издавать некоторое количество постороннего шума. Если при выезде на хорошую дорогу шум пропадает, то с вашей подвеской всё в порядке, можно переходить на пункт ниже.
2. При возникновении стука и одновременной вибрации в руле, возможно причина кроется в неисправной рулевой рейке . Если подтянуть рулевую рейку можно и самостоятельно, то её ремонт или замену лучше доверить профессионалам.
3. Третья причина – это потерявшая свою упругость пружина стойки передней подвески . Так как тонус пружины существенно уменьшен, подвеска бьёт прямо о корпус. О том, как поменять передние стойки, а вместе с ней и пружину, подробно рассказано в этой статье.
4. И последней причиной становится потрескавшиеся сайлентблоки, которые просто необходимы для тщательного гашения стуков и вибрации которые возникают во время движения. О том, как правильно заменить эти элементы передней подвески, читайте ниже нашей статьи.

Источник статьи: http://o-ladagranta.ru/podveska-lada-kalina-perednjaja-remont-polnyj/

Передняя подвеска калина схема

Болт, находящийся в верхней части кулака поворотного, позволяет производить корректировку элемента развала. Опора верхняя стойки в сборе Подробнее Дополнительная информация: Кол-во на «» 2 Модель Группа Подвеска автомобиля Подгруппа Подвеска передняя в сборе Порядковый номер детали Для регулировки угла оси поворота в подвеске используются шайбы, которые располагаются в соединении, образуемом рычагом и растяжкой. Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов.

Закрепление торсионной частью к кузову обеспечивается при наличии кронштейнов.

Лада Калина ремонт передней подвески замена опорников

Содержание Особенности подвески Калины Характеристики конструкции Причины скрипа и стука подвески автомобиля Диагностика состояния комплектующих и устранение неисправностей. Если в ходе диагностики было выявлено, что ослаблены болты, которые фиксируют штангу стабилизатора, обеспечивающего поперечную устойчивость, к автомобильному кузову, то их необходимо подтянуть. Болт стойки нижний Подробнее Дополнительная информация: Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской.

Ограничитель Подробнее Дополнительная информация: Болт стойки Подробнее Дополнительная информация: Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов.

Гайка М12х1,25 самоконтрящаяся Подробнее Дополнительная информация: Калина оснащена подвеской ССАЗ. Амортизатор передний правый Подробнее Дополнительная информация: Кол-во на «» 6. Да Нет Посмотреть результаты.

Поиск по всем разделам. Ограничитель ВАЗ хода телескопической стойки верхний. Подшипник верхней опоры Подробнее Дополнительная информация: Болт Подробнее Дополнительная информация: Пружина передней подвески Подробнее Дополнительная информация:

Амортизатор передний правый Подробнее Дополнительная информация: Прокладка Подробнее Дополнительная информация: Необходимо принять во внимание, что для конструкции подвески от водителя иногда требуется проведение определенных мероприятий, которые направлены на процесс усиления элементов опор стоек стаканов. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек

Ограничитель хода сжатия Подробнее Дополнительная информация: Если в передней подвеске проявляется разрушение резиновой опоры стойки, то нужно осуществить ее замену.

Товар в Корзине 1 2 3 4 5 больше удалить. Это быстрый способ диагностики передней подвески. Ходовая часть автомобиля Лада Калина, как и любого другого, должна находиться в исправном состоянии, что обеспечит безопасность эксплуатации транспортного средства.

Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской. Подшипник верхней опоры Подробнее Дополнительная информация: При увеличенном дисбалансе колес следует обратиться в шиномонтажную мастерскую, чтобы специалисты устранили выявленную неисправность.

При осадке с поломкой пружины передней подвески ее следует поменять. Скрипом или стуком подвески выражается какая-либо из поломок механизма ходовой части, которая нуждается в ремонте.

Это позволяет увеличить пробег, не опасаясь, что будет возникать постукивание подвески. Содержание Особенности подвески Калины Характеристики конструкции Причины скрипа и стука подвески автомобиля Диагностика состояния комплектующих и устранение неисправностей. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек.

Вместе с тем установка на авто моделей сс20 или KAYABA связано с их наилучшими характеристиками, при этом первой гарантируется неслышная работа, которая сочетается с высокой надежностью. Если ослаблено крепление верхней опоры стойки подвески Лада Калина, то необходимо подтягивать гайки, фиксирующие это узел. В результате обрыва глушителя в подвеске будет слышен стук.

Замена сайлентблоков на Калине

Сайлентблок передней подвески вблизи

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми – прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

1. Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
2. Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
3. После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
4. В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.

5. Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.

6. Следующим по порядку будет болт с гайкой, которые фиксируют стойку стабилизатора.

7. И заключительным этапом становится кронштейн поперечного рычага. Когда болт с гайкой демонтированы, можно снимать рычаг.

Резино-металлический шарнир продольной растяжки

Резино-металлический шарнир продольной растяжки или в народе просто «ромашка», предназначен для принятия основного удара от неровностей дорожного полотна, несмотря на то, что этот элемент очень важен, демонтировать его очень легко.

Предварительно зажав в тисках рычаг, по очереди выбиваем сайлентблоки при помощи зубила или тонкой плоской отвёртки.

Обратите внимание, что в процессе демонтажа в рычаге может остаться его металлическое основание, если это произошло, его придётся точно так же выбивать, а затем очищать от грязи посадочное место.

Установку новых «ромашек» производим путем запрессовывания их в рычаг при помощи тисков, с окончательной фиксацией, нанося удары молотком каждые 5-8 миллиметров по корпусу.

Стойка и подушка стабилизатора

1. Стойка стабилизатора или просто «яйца», и подушка обеспечивают стабилизатору поперечной устойчивости стабильную работу по время управления автомобилем.

2. Демонтировать «яйца» очень легко, достаточно выкрутить болт крепления от поперечного рычага, а другой конец просто освободить от стабилизатора поперечной устойчивости простыми раскачиваниями.

3. А чтобы убрать подушки, необходимо при помощи ключа на «13», открутить по два болта крепления кронштейна и высвободить её.

4. Когда она освобождена, демонтировать её можно просто разрезав ножом в самом тонком месте, либо снять со стабилизатора предварительно смазав его мыльным раствором или WD-40.
5. Устанавливаем элементы в обратной последовательности, используя мыльный раствор или смазку для наилучшего соединения с металлической поверхностью.

Кронштейн поперечного рычага

1. Самый крупный сайлентблок рычага расположенный у самого основания, не смотря на то, что имеет, среди прочих более внушительные размеры не представляет сложности при демонтаже.

2. Самый простой вариант, чтобы снять его заключается в поджоге. Когда резина на нём прогорит, останется просто достать его и очистить посадочное место. (Конечно, можно его и выпрессовать через тиски, но это займёт время и может причинить некоторые неудобства).

3. Новые сайлентблоки, предварительно смазав мыльным раствором или WD-40, устанавливаем на место при помощи тисков и головки на «30», запрессовывая его.

Описание конструкции передней подвески Lada Kalina 1117 2004 — 2013

Передняя подвеска:

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески.

Передняя подвеска — независимая с телескопическими гидравлическими амортизаторными стойками, винтовы­ми коническими пружинами, нижни­ми поперечными рычагами с растяж­ками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка. Ее нижняя часть соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, име­ет эксцентриковый поясок и эксцен­триковую шайбу. Поворотом этого болта регулируется угол развала пе­реднего колеса. На телескопической стойке установ­лены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стой­ки в сборе с подшипником.

Верхняя опора крепится тремя само­контрящимися гайками к чашке брыз­говика кузова. Ее конструкция значительно отличается от конструкции опор, применяемых на автомобилях ВАЗ-2108—2110. Теперь вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.

Применяемый в автомобиле упорный шариковый подшипник имеет боль­ший диаметр и другую конструкцию и расположен между верхней опорой и пружиной. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволя­ет устранять все зазоры и стуки. Площадь контакта шариков с дорож­ками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

В новой конструкции при повороте колес вра­щается корпус стойки вместе с пру­жиной. При этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен теле­скопический гидравлический амортизатор.

Нижняя часть поворотного кулака со­единена с нижним рычагом подвески через шаровую опору. Опора крепит­ся к поворотному кулаку двумя болта­ми (отверстия в поворотном кулаке не сквозные). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их голов­ки в осевом направлении.

Тормозные и тяговые силы при движе­нии автомобиля воспринимаются про­дольными растяжками, соединенными через сайлент-блоки с нижними рыча­гами и кронштейнами, установленны­ми на нижней поперечине рамки ради­атора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

В поворотном кулаке установлен двухрядный радиально-упорный ша­риковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом уста­новлена ступица колеса. Подшипник затягивается гайкой на хвостовике корпуса наружного шарнира привода колес. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчиво­сти представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополни­тельного глушителя системы выпуска отработавших газов.

Оба конца штан­ги стабилизатора через стойки с рези­новыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову крон­штейнами через резиновые подушки.

Ремонт подвески (ходовой) LADA KALINA в автосервисе во Владимире

Заявка на ремонт зарегистрирована! Наш мастер свяжется с вами в ближайшее время.

Ремонт подвески (ходовой) – вам нужен ремонт, диагностика, обслуживание для LADA KALINA во Владимире.

Наш автосервис умеет ремонтировать автомобили Лада Калина!

Чтобы произвести работы «Ремонт подвески (ходовой)» у нас есть необходимый инструмент и диагностическое оборудование.

Специалисты нашего автоцентра точно определят неисправность LADA KALINA и произведут качественный ремонт «Ремонт подвески (ходовой)», поскольку регулярно проходят профессиональное обучение и аттестацию.

Приезжайте к нам в автосервис, мы починим Лада Калина

Автосервис во Владимире. Ремонт LADA KALINA : техническое обслуживание, диагностика, слесарный ремонт, кузовной ремонт. Запчасти LADA KALINA – оригинал и качественные аналоги.

Доверьте техобслуживание вашего LADA KALINA профессионалам!

Стук в передней подвеске Лада Калина

Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров до СТО или гаража, где ее можно будет продиагностировать.

Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.

Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров , если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.

Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.

Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.

Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.

Замена сайлентблоков передней подвески

Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.

Сайлентблок

Схема замены сайлентблока выглядит так:

• Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
• Домкратом следует приподнять автомобиль и снять колесо спереди.
• После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
• Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
• После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
• На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
• Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.

Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.

Опорный подшипник передней стойки у Лады Калина – элемент качения в верхней опоре, расположенный между нижней и верхней чашкой. Предназначена данная деталь для поворота передней стойки, восприятия осевых динамических нагрузок, поэтому этот элемент очень важен в подвеске автомобиля.Замена опорного подшипника у Калины частое мероприятие, причиной этому является конструктивная особенность изделия.

Корпус опорного подшипника в заводском варианте выполнен из пластмассы, внутри расположены шарики, сепаратор и обоймы с дорожками качения. В представленном материале описаны причины, а так же признаки поломки «опорника», при обнаружении которых следует сделать диагностику передней стойки и верхней опоры, а далее произвести ремонт и замену. В данной статье представлена подробная инструкция по замене, а так же дан полный ответ на вопрос «Какие опорные подшипники лучше на Калину?»
